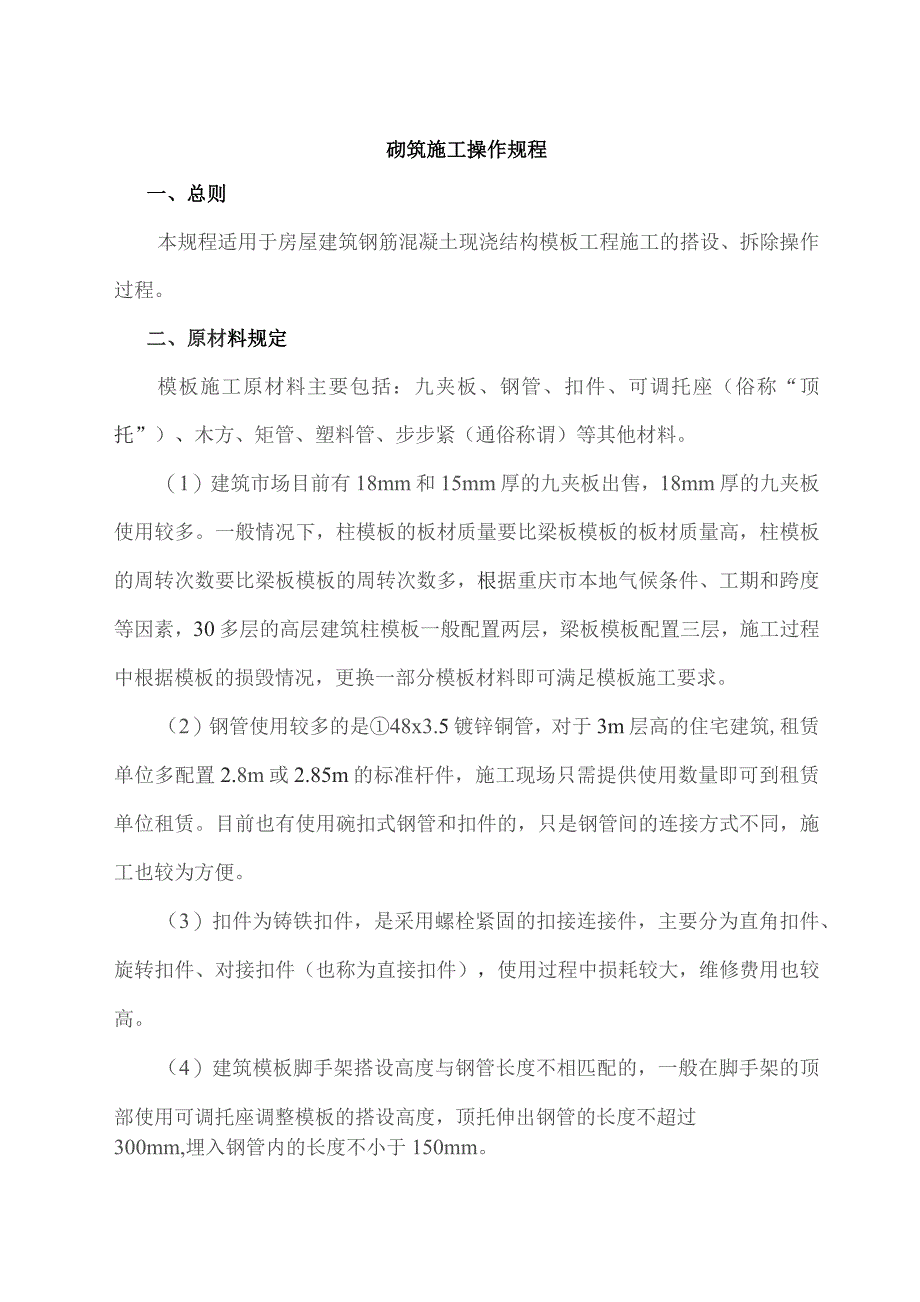

1、砌筑施工操作规程一、总则本规程适用于房屋建筑钢筋混凝土现浇结构模板工程施工的搭设、拆除操作过程。二、原材料规定模板施工原材料主要包括：九夹板、钢管、扣件、可调托座（俗称“顶托”）、木方、矩管、塑料管、步步紧（通俗称谓）等其他材料。（1）建筑市场目前有18mm和15mm厚的九夹板出售，18mm厚的九夹板使用较多。一般情况下，柱模板的板材质量要比梁板模板的板材质量高，柱模板的周转次数要比梁板模板的周转次数多，根据重庆市本地气候条件、工期和跨度等因素，30多层的高层建筑柱模板一般配置两层，梁板模板配置三层，施工过程中根据模板的损毁情况，更换一部分模板材料即可满足模板施工要求。（2）钢管使用较多的是4
2、8x3.5镀锌铜管，对于3m层高的住宅建筑,租赁单位多配置2.8m或2.85m的标准杆件，施工现场只需提供使用数量即可到租赁单位租赁。目前也有使用碗扣式钢管和扣件的，只是钢管间的连接方式不同，施工也较为方便。（3）扣件为铸铁扣件，是采用螺栓紧固的扣接连接件，主要分为直角扣件、旋转扣件、对接扣件（也称为直接扣件），使用过程中损耗较大，维修费用也较高。（4）建筑模板脚手架搭设高度与钢管长度不相匹配的，一般在脚手架的顶部使用可调托座调整模板的搭设高度，顶托伸出钢管的长度不超过300mm,埋入钢管内的长度不小于150mm。（5）由于建筑市场使用的木方规格不一样，使用较多的为4000mmx100mmx5

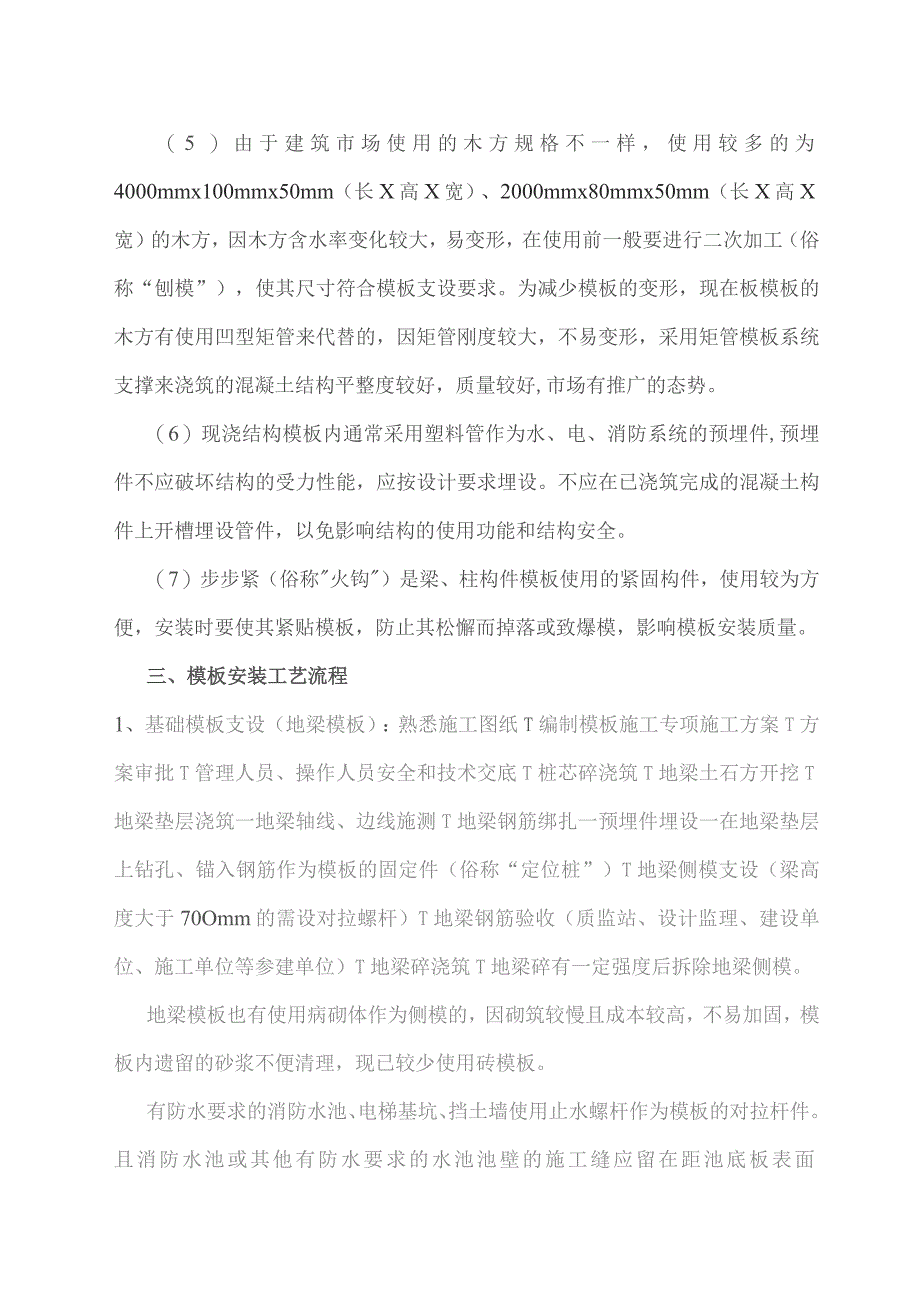

3、0mm（长X高X宽）、2000mmx80mmx50mm（长X高X宽）的木方，因木方含水率变化较大，易变形，在使用前一般要进行二次加工（俗称“刨模”），使其尺寸符合模板支设要求。为减少模板的变形，现在板模板的木方有使用凹型矩管来代替的，因矩管刚度较大，不易变形，采用矩管模板系统支撑来浇筑的混凝土结构平整度较好，质量较好,市场有推广的态势。（6）现浇结构模板内通常采用塑料管作为水、电、消防系统的预埋件,预埋件不应破坏结构的受力性能，应按设计要求埋设。不应在已浇筑完成的混凝土构件上开槽埋设管件，以免影响结构的使用功能和结构安全。（7）步步紧（俗称火钩）是梁、柱构件模板使用的紧固构件，使用较为方便，安
4、装时要使其紧贴模板，防止其松懈而掉落或致爆模，影响模板安装质量。三、模板安装工艺流程1、基础模板支设（地梁模板）：熟悉施工图纸T编制模板施工专项施工方案T方案审批T管理人员、操作人员安全和技术交底T桩芯碎浇筑T地梁土石方开挖T地梁垫层浇筑一地梁轴线、边线施测T地梁钢筋绑扎一预埋件埋设一在地梁垫层上钻孔、锚入钢筋作为模板的固定件（俗称“定位桩”）T地梁侧模支设（梁高度大于70Omm的需设对拉螺杆）T地梁钢筋验收（质监站、设计监理、建设单位、施工单位等参建单位）T地梁碎浇筑T地梁碎有一定强度后拆除地梁侧模。地梁模板也有使用病砌体作为侧模的，因砌筑较慢且成本较高，不易加固，模板内遗留的砂浆不便清理，

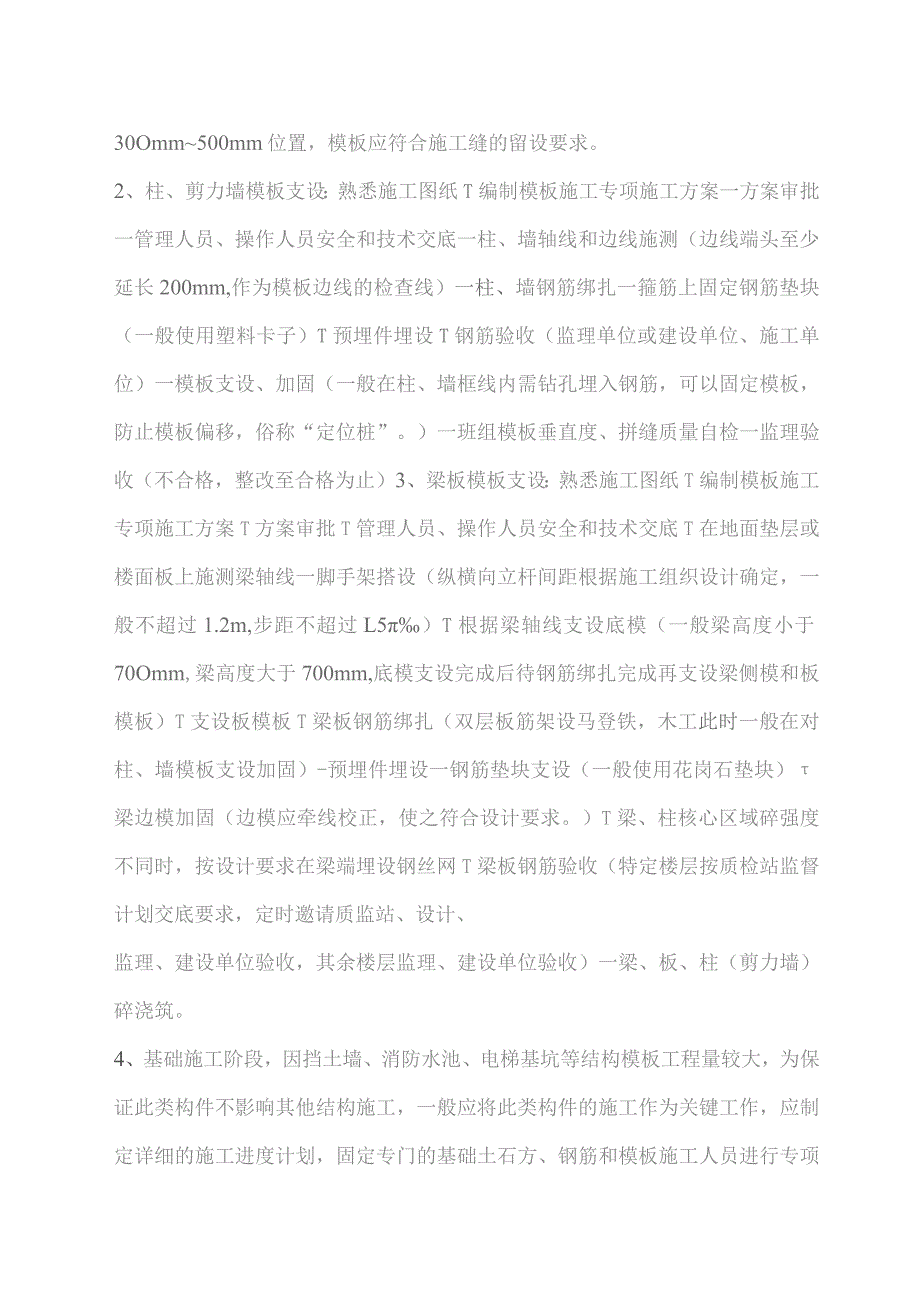

5、现已较少使用砖模板。有防水要求的消防水池、电梯基坑、挡土墙使用止水螺杆作为模板的对拉杆件。且消防水池或其他有防水要求的水池池壁的施工缝应留在距池底板表面30Omm500mm位置，模板应符合施工缝的留设要求。2、柱、剪力墙模板支设：熟悉施工图纸T编制模板施工专项施工方案一方案审批一管理人员、操作人员安全和技术交底一柱、墙轴线和边线施测（边线端头至少延长200mm,作为模板边线的检查线）一柱、墙钢筋绑扎一箍筋上固定钢筋垫块（一般使用塑料卡子）T预埋件埋设T钢筋验收（监理单位或建设单位、施工单位）一模板支设、加固（一般在柱、墙框线内需钻孔埋入钢筋，可以固定模板，防止模板偏移，俗称“定位桩”。）一班组
6、模板垂直度、拼缝质量自检一监理验收（不合格，整改至合格为止）3、梁板模板支设：熟悉施工图纸T编制模板施工专项施工方案T方案审批T管理人员、操作人员安全和技术交底T在地面垫层或楼面板上施测梁轴线一脚手架搭设（纵横向立杆间距根据施工组织设计确定，一般不超过1.2m,步距不超过L5）T根据梁轴线支设底模（一般梁高度小于70Omm,梁高度大于700mm,底模支设完成后待钢筋绑扎完成再支设梁侧模和板模板）T支设板模板T梁板钢筋绑扎（双层板筋架设马登铁，木工此时一般在对柱、墙模板支设加固）-预埋件埋设一钢筋垫块支设（一般使用花岗石垫块）梁边模加固（边模应牵线校正，使之符合设计要求。）T梁、柱核心区域碎强度
7、不同时，按设计要求在梁端埋设钢丝网T梁板钢筋验收（特定楼层按质检站监督计划交底要求，定时邀请质监站、设计、监理、建设单位验收，其余楼层监理、建设单位验收）一梁、板、柱（剪力墙）碎浇筑。4、基础施工阶段，因挡土墙、消防水池、电梯基坑等结构模板工程量较大，为保证此类构件不影响其他结构施工，一般应将此类构件的施工作为关键工作，应制定详细的施工进度计划，固定专门的基础土石方、钢筋和模板施工人员进行专项施工，才能确保工期不受其影响。四、轴线和高程控制模板施工需要进行轴线和高程控制，一般可以分为基础施工和楼层施工控制两个阶段进行控制。1、基础施工阶段轴线、高程控制基础土石方施工时，根据建筑总平面图中轴线交
8、点坐标，利用天正建筑或CAD命令和基础施工图纸可以获得基础轴线交点坐标。一般情况下可以将建筑和结构施工图纸分别制作成两个块，然后将其重合在一起，即可发现建筑和结构图纸是否有不符合的地方，可以及时纠正错误。根据建设单位移交的两个或三个坐标控制点，利用全站仪将其中一点作为测站点，后视另一点，通过测量第二点（若只有两个坐标控制点即为后视点）或第三个坐标控制点的坐标与书面移交的相应点位坐标比较，即可复核坐标控制点是否可以利用。坐标控制点复核无误后，利用全站仪在建筑场地内不易被破坏的地方做两个或三个坐标控制点，一般情况做三个控制点，便于相互复核。坐标控制点有三个基础数据：X方向（全站仪显示屏为N方向）、
9、y方向（全站仪显示屏为E方向）、Z方向（此方向为高程表示）三个数据。根据建筑场地内的坐标控制点和建筑总平面图纸、基础施工图纸，使用全站仪（可以使用经纬仪配合）将基础构件的轴线交点测设在场地内，复核无误后并及时砌筑井圈，使用红油漆将轴线标识在井圈上。选择其中四条围合成矩形的轴线在建筑物外做四个控制点，并做好相应保护。控制点距离轴线交点距离控制恰当，避免施工破坏。基础施工完成后，地坪垫层浇筑后在垫层上至少做四个轴线控制点，并做好相应保护，以便楼层施工向上引测。2、楼层施工阶段轴线、高程控制根据基础施工完成后做的四个轴线控制点，通过在控制点的上方的模板上预留20OmmX20Omm的孔洞，使用激光垂准
10、仪向上引测轴线。根据引测的控制点，使用经纬仪将轴线测设于楼面板上。在楼面脚手架搭设前，应将梁的轴线测设在楼面板上，避免影响脚手架的搭设。高层建筑楼层轴线控制点一般每十层应重新校核，重新做控制点。为避免激光垂准仪损坏影响工程测量放线的精确度，在控制点引测到楼面板以后，需与建筑四周通过每层使用吊线锤引测上来的轴线进行复核，复核无误后才能进行轴线施测。若有较大误差，需找出误差原因，消除影响因素后，才能进行轴线的施测。楼层结构完成后，应及时将建筑的四角的轴线引测到相应的柱或墙肢上，并使用红油漆标识，便于楼层轴线引测。楼层高程控制应在楼梯间位置使用垂吊钢尺，使用水准仪引测高程。一般情况可以在建筑物的角部
11、柱或墙肢上做建筑士000Onl或1.Om标识，并使用红油漆标识。每次进行楼层标高引测时，必须使用50m钢尺从此标识往上引测，避免造成较大误差而影响测量精确度。五、模板拆除混凝土浇筑时应按规定留置一定数量的混凝土同条件养护试件，根据结构构件的跨度及施工季节等因素可以留设7天、14天、20天、28天的混凝土养护试件。混凝土试件的养护条件应与相应的结构构件相同，以便能在拆除模板之前确定结构构件的立方体抗压强度的真实值，控制模板拆除的安全。模板拆除时，可采取先支的后拆、后支的先拆，先拆除非承重模板、后拆除承重模板的顺序，并应按从上而下的顺序进行拆除。先拆除梁的侧模，在拆除梁的底模。底模及支架应在混凝土
12、强度达到设计要求后再拆除:当设计无具体要求时，同条件养护的混凝土立方体试件抗压强度应符合表5.1的要求。表5.1底模拆除时的混凝土强度要求构件类型构件跨度（m）达到设计混凝土强度等级值的百分率（%）板2502,8758100梁、拱、壳8758100悬臂结构100六、脚手架搭设的一般规定（适用于采用扣件式钢管搭设的模板支架）（一）不需做高大模板专项施工方案的一般模板搭设要求1、支架立柱和竖向模板安装在土层上时，应设置具有足够强度和支承面积的垫板。土层应坚实，并应有排水措施。2、安装模板时，应进行测量放线，并应采取保证模板位置准确的定位措施CI3、跨度不小于4m的梁、板，模板施工起拱高度宜为其跨度
13、的l1000-31000o起拱不得减少构件的截面高度。4、模板应具有足够的强度、刚度和稳定性。5、模板支架立杆横距、立杆纵距、支架步距以及构造要求，应符合模板专项施工方案的要求。6、支架立杆搭设的垂直偏差不宜大于l200o7、立杆横距、立杆纵距不应大于1.2m,支架步距不应大于1.8m；立杆横向和立杆纵向宜设置扫地杆，纵向扫地杆距立杆底部不宜大于200mm,横向扫地杆宜设置在纵向扫地杆的下方；立杆底部宜设置底座或垫板。8、立杆接长除顶层步距可采用搭接外，其余各层步距接头应采用对接扣件连接，两个相邻立杆的接头不应设置在同一步距内。9、支架周边应连续设置竖向剪刀撑。支架长度或宽度大于6m时，应设置
14、中部纵向或横向的竖向剪刀撑，剪刀撑的间距和单幅剪刀撑的宽度均不宜大于8m,剪刀撑与水平杆的夹角宜为4560；支架高度大于3倍步距时，支架顶部宜设置一道水平剪刀撑，剪刀撑应延伸至周边。10、立杆、水平杆、剪刀撑的搭接长度，不应小于0.8m,且不应少于2个扣件连接，扣件盖板边缘至杆端不应小于100mm。（二）高大模板支架要求高大模板除应符合（一）的规则要求外，尚应符合下列规定：1宜在支架立杆顶端插入可调托座，可调托座螺杆外径不应小于36mm,螺杆插入钢管的长度不应小于150mm,螺杆伸出钢管的长度不应大于300mm,可调托座伸出顶层水平杆的悬臂长度不应大于500mm2、立杆横距、立杆纵距不应大于L
15、Om,支架步距不应大于1.5m。3、立杆顶层步距内采用搭接时，搭接长度不应小于1m,且不应少于3个扣件连接。4、立杆横向和纵向宜设置扫地杆，纵向扫地杆距立杆底部不宜大于200mmO5、宜设置中部纵向或横向的竖向剪刀撑，剪刀撑的间距不宜大于5m,沿支架高度方向搭设的水平剪刀撑的间距不宜大于6m。6、立杆的搭设垂直偏差不宜大于1/200,且不宜大于100mm。7,应根据周边结构的情况，采取有效的连接措施加强支架的整体稳固性。七、超过一定规模的危险性较大的模板、脚手架处理措施建设部于2009年颁布建质（2009）87号文件，对危险性较大的分部、分项工程的安全管理作出一系列的规定，本节针对与模板、脚手架有关内容作一简述，以便对模板和脚手架的操作有所帮助。（一）危险性较大的分部、分项工程范围1、各类工具式模板工程：包括大模板、滑模、爬模、飞模等工程。2、混凝土模板支撑工程：搭设高度5m及以上；搭设跨度Iom及以上；施工荷载IOKN/?及以上；集中线荷载15KN/m及以上；高度大于支撑水平投影宽度且相对独立无联系构件的混凝土模板支撑工程。3、承重支撑体系：用于钢结构安装等满堂支撑体系。4、搭设高度24m及以上的落地式钢管脚手架工程。5、附着式整体和分片提升脚手架工程、悬挑式脚手架工程、吊篮脚手架工程。6、自制卸料平台、移动操作平台工程。7、新型及异型脚手架工程。（二）超过一定规模的危险性较
