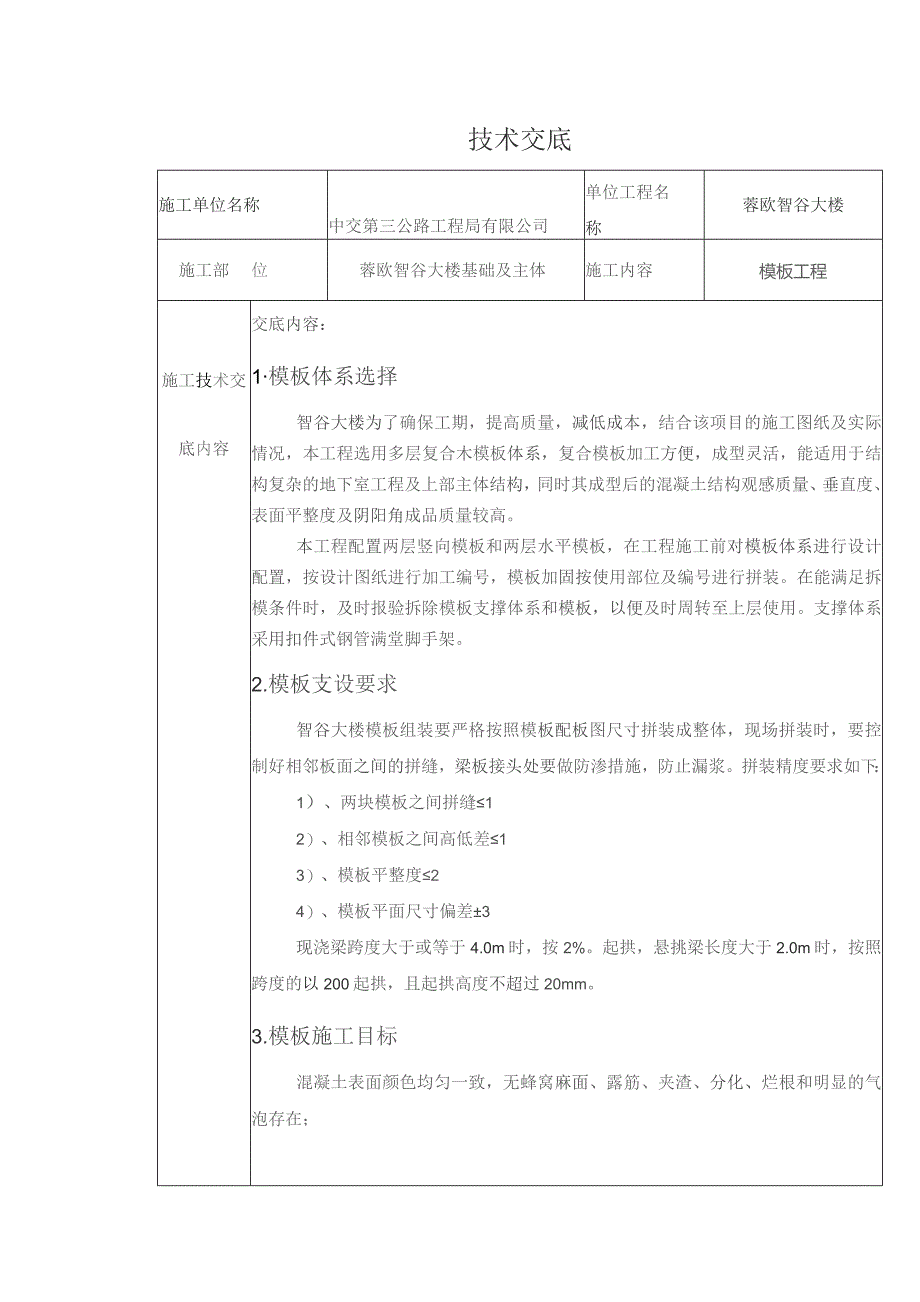

1、技术交底施工单位名称中交第三公路工程局有限公司单位工程名称蓉欧智谷大楼施工部位蓉欧智谷大楼基础及主体施工内容模板工程施工技术交底内容交底内容：1模板体系选择智谷大楼为了确保工期，提高质量，减低成本，结合该项目的施工图纸及实际情况，本工程选用多层复合木模板体系，复合模板加工方便，成型灵活，能适用于结构复杂的地下室工程及上部主体结构，同时其成型后的混凝土结构观感质量、垂直度、表面平整度及阴阳角成品质量较高。本工程配置两层竖向模板和两层水平模板，在工程施工前对模板体系进行设计配置，按设计图纸进行加工编号，模板加固按使用部位及编号进行拼装。在能满足拆模条件时，及时报验拆除模板支撑体系和模板，以便及时周
2、转至上层使用。支撑体系采用扣件式钢管满堂脚手架。2.模板支设要求智谷大楼模板组装要严格按照模板配板图尺寸拼装成整体，现场拼装时，要控制好相邻板面之间的拼缝，梁板接头处要做防渗措施，防止漏浆。拼装精度要求如下：1）、两块模板之间拼缝12）、相邻模板之间高低差13）、模板平整度24）、模板平面尺寸偏差3现浇梁跨度大于或等于4.0m时，按2%。起拱，悬挑梁长度大于2.0m时，按照跨度的以200起拱，且起拱高度不超过20mm。3.模板施工目标混凝土表面颜色均匀一致，无蜂窝麻面、露筋、夹渣、分化、烂根和明显的气泡存在；结构阴阳角部位方正，无缺棱掉角；梁柱及墙梁的接头处平滑方正，模板拼缝无明显痕迹；表面平

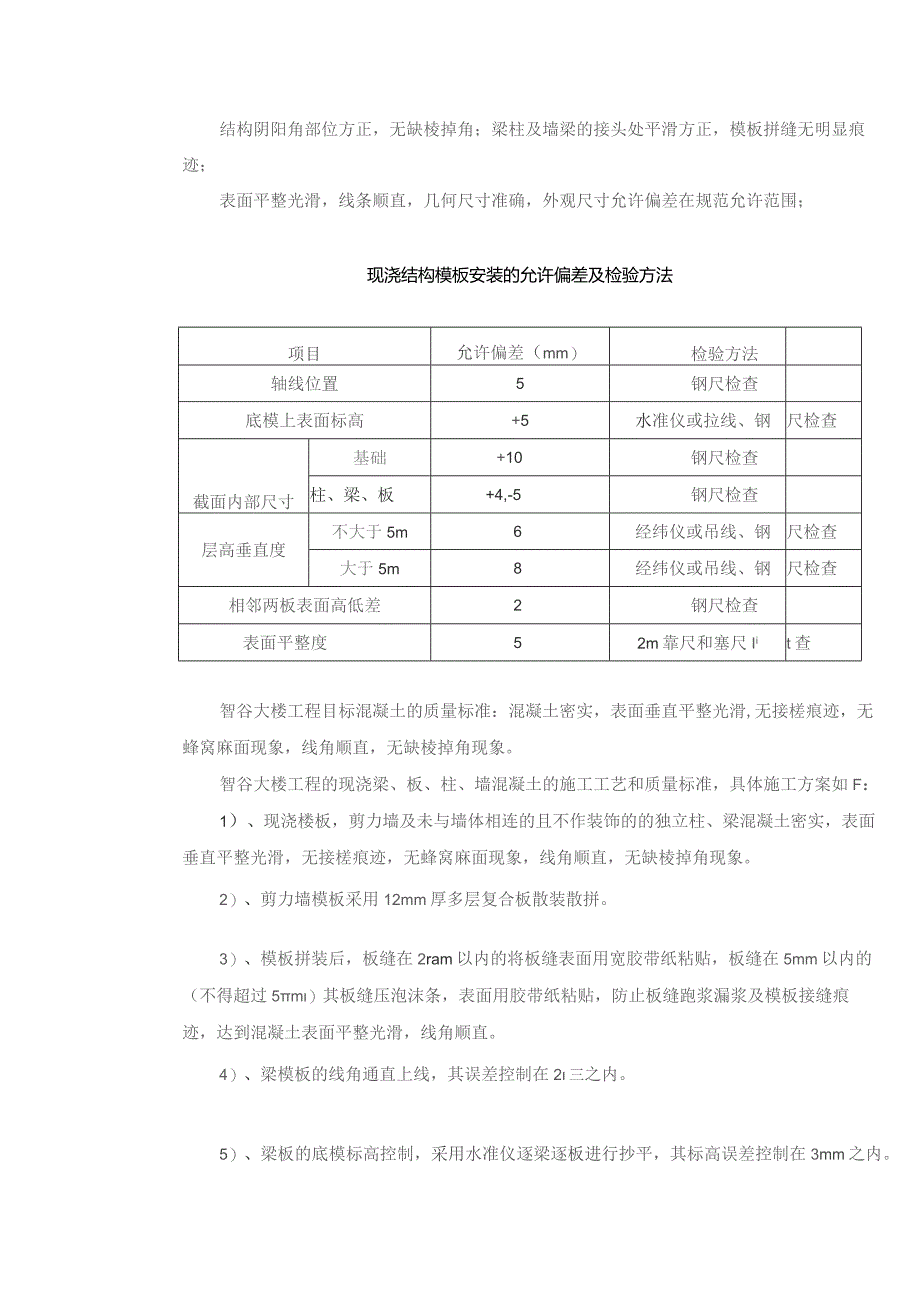

3、整光滑，线条顺直，几何尺寸准确，外观尺寸允许偏差在规范允许范围；现浇结构模板安装的允许偏差及检验方法项目允许偏差（mm）检验方法轴线位置5钢尺检查底模上表面标高+5水准仪或拉线、钢尺检查截面内部尺寸基础+10钢尺检查柱、梁、板+4,-5钢尺检查层高垂直度不大于5m6经纬仪或吊线、钢尺检查大于5m8经纬仪或吊线、钢尺检查相邻两板表面高低差2钢尺检查表面平整度52m靠尺和塞尺Iit查智谷大楼工程目标混凝土的质量标准：混凝土密实，表面垂直平整光滑,无接槎痕迹，无蜂窝麻面现象，线角顺直，无缺棱掉角现象。智谷大楼工程的现浇梁、板、柱、墙混凝土的施工工艺和质量标准，具体施工方案如F：1）、现浇楼板，剪力墙

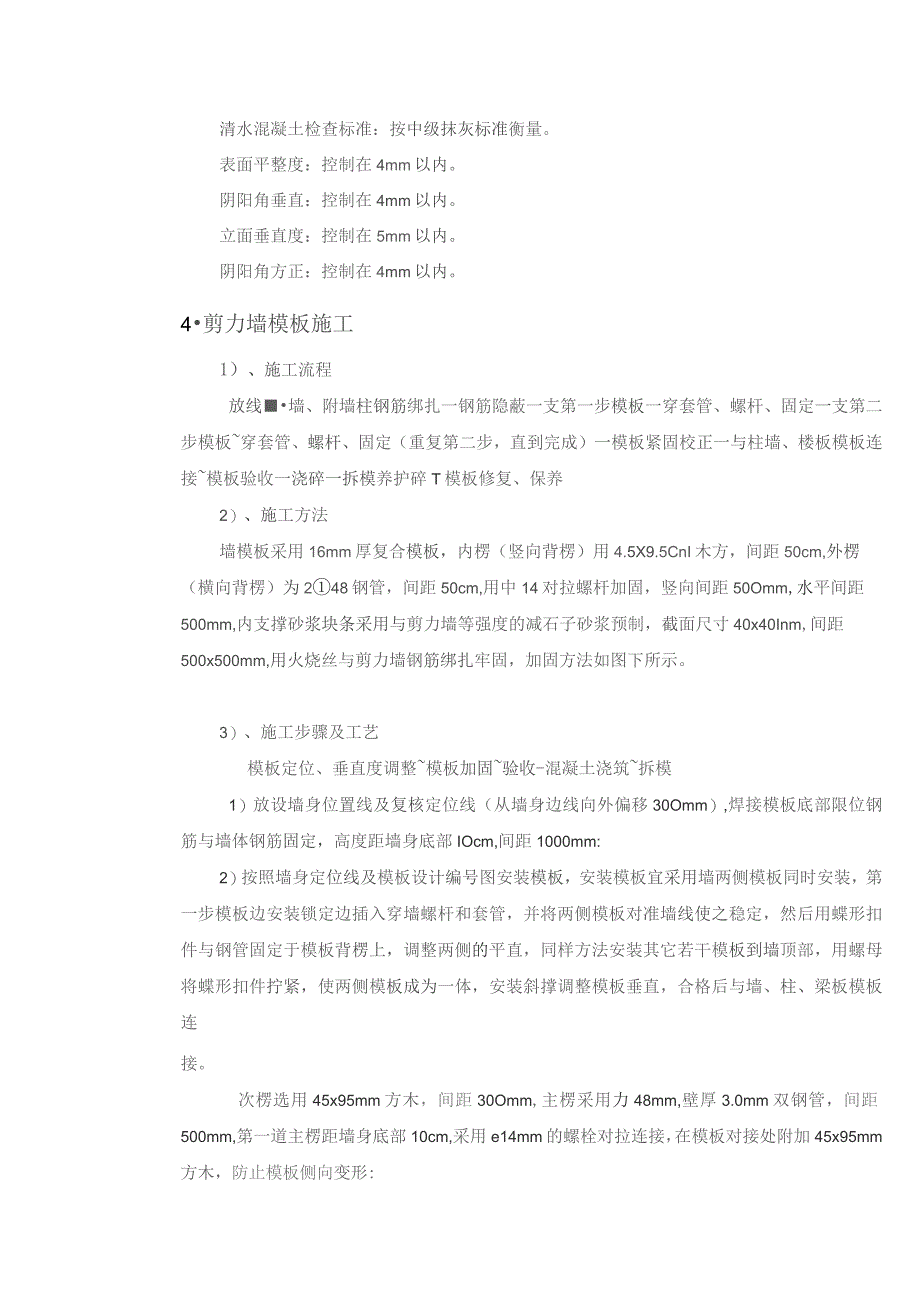

4、及未与墙体相连的且不作装饰的的独立柱、梁混凝土密实，表面垂直平整光滑，无接槎痕迹，无蜂窝麻面现象，线角顺直，无缺棱掉角现象。2）、剪力墙模板采用12mm厚多层复合板散装散拼。3）、模板拼装后，板缝在2ram以内的将板缝表面用宽胶带纸粘贴，板缝在5mm以内的（不得超过5m）其板缝压泡沫条，表面用胶带纸粘贴，防止板缝跑浆漏浆及模板接缝痕迹，达到混凝土表面平整光滑，线角顺直。4）、梁模板的线角通直上线，其误差控制在2三之内。5）、梁板的底模标高控制，采用水准仪逐梁逐板进行抄平，其标高误差控制在3mm之内。清水混凝土检查标准：按中级抹灰标准衡量。表面平整度：控制在4mm以内。阴阳角垂直：控制在4mm以
5、内。立面垂直度：控制在5mm以内。阴阳角方正：控制在4mm以内。4剪力墙模板施工1）、施工流程放线墙、附墙柱钢筋绑扎一钢筋隐蔽一支第一步模板一穿套管、螺杆、固定一支第二步模板穿套管、螺杆、固定（重复第二步，直到完成）一模板紧固校正一与柱墙、楼板模板连接模板验收一浇碎一拆模养护碎模板修复、保养2）、施工方法墙模板采用16mm厚复合模板，内楞（竖向背楞）用4.5X9.5CnI木方，间距50cm,外楞（横向背楞）为248钢管，间距50cm,用中14对拉螺杆加固，竖向间距50Omm,水平间距500mm,内支撑砂浆块条采用与剪力墙等强度的减石子砂浆预制，截面尺寸40x40Inm,间距500x500mm,
6、用火烧丝与剪力墙钢筋绑扎牢固，加固方法如图下所示。3）、施工步骤及工艺模板定位、垂直度调整模板加固验收-混凝土浇筑拆模1）放设墙身位置线及复核定位线（从墙身边线向外偏移30Omm）,焊接模板底部限位钢筋与墙体钢筋固定，高度距墙身底部IOcm,间距1000mm:2）按照墙身定位线及模板设计编号图安装模板，安装模板宜采用墙两侧模板同时安装，第一步模板边安装锁定边插入穿墙螺杆和套管，并将两侧模板对准墙线使之稳定，然后用蝶形扣件与钢管固定于模板背楞上，调整两侧的平直，同样方法安装其它若干模板到墙顶部，用螺母将蝶形扣件拧紧，使两侧模板成为一体，安装斜撑调整模板垂直，合格后与墙、柱、梁板模板连接。次楞选用
7、45x95mm方木，间距30Omm,主楞采用力48mm,壁厚3.0mm双钢管，间距500mm,第一道主楞距墙身底部10cm,采用e14mm的螺栓对拉连接，在模板对接处附加45x95mm方木，防止模板侧向变形:4.1墙柱模板施工1),施工流程放线一绑扎墙、柱筋一安装墙、柱模板一墙、柱箍加固调整垂直度一复核模板上下口尺寸f预检2),施工方法在墙、柱钢筋绑扎前，测放模板定位线；根据定位线焊接模板下口限位钢筋，在柱四个侧面各焊两根，距地面高度为IOCm。墙、柱钢筋绑扎验收，并将墙、柱施工缝处理完，并冲洗干净后封闭柱模。模板拼缝严密后，采用巾14对拉螺杆加固模板，利用45x95mm方木做背楞，648mm
8、壁厚3.0mm钢管做主楞固定模板，用可调托撑调整柱模板垂直度，并复核模板上下口尺寸。墙、柱模可一次安装到位，离地IOCm安装第一道墙、柱箍，往上500mm安装第二、三、四、五道等墙、柱箍。墙、柱加固就位后，调整定位及垂直度后，用螺帽拧紧。墙柱模下端留设一个100X100mm的清扫口，便于在浇筑碎之前清理柱内施工垃圾，清理完后及时将留设口封堵严密。4.2柱、剪力墙底部处理柱、剪力墙根部烂根现象为常见的质量通病，本工程此处采用双面胶条粘海绵条措施。剪力墙模板下端置于楼面上，楼板处加固木方上提30mm,剪力墙加固完后，楼板面处将海绵条置于模板外，用模板条将海棉条压住再用楔塞子塞紧钉牢。外剪力墙接头处
9、，剪力墙模板及木彷下落200mm,在接头砂侧面贴好双面胶条宽度20mm,将海绵条贴住，然后利用穿梁套管及对拉螺栓将模板按如图所示加固，螺栓间距500mm,采用此种做法对防止柱根部漏浆和错台有明显的效果，从而保证不漏浆、不错台，混凝土剪力墙不变形。KMl)P)L板2X板、/)L)I1i-V、广)L)L注：当梁大于等于70Omm时,按本图中对拉螺杆设置，梁高500-700mm时设置一条对拉螺栓，当梁高小于50Omm时，不设置对拉螺栓同时取消顶撑。当梁高度大于70Omm时需用对拉螺杆加固（如插图所示）；次梁安装应等主梁模板安装并校正后进行；模板安装后要拉中线进行检查，复核各梁模中心位置是否对正：待平
10、板模安装后，检查并调整标高。梁、板模板安装时应注意以下几个施工环节：（1）搁置木方时应立放并拉通线调平上表面；（2）板模用水平仪测量调平，整个板面上水平高差控制不大于5mm；（3）模板必须完整不得有漏洞、破损、起皮，接触面平整同时要均匀涂刷隔离剂；（4）模板接面用手刨刨平，确保支模时接缝严密，防止漏浆造成碎表面蜂窝麻面；（5）满堂模板支架四边与中间每隔四排支架立杆应设置一道纵向剪刀撑，由底至顶连续设置；（6）脚手架必须设置纵、横向扫地杆。纵向扫地杆应采用直角扣件固定在距底座上皮不大于20Omm处的立杆上。横向扫地杆亦应采用宜角扣件固定在紧靠纵向扫地杆下方的立杆上:（7）每根立杆底部应设置底座或
11、垫板。4.4特殊部位模板施工1）、短肢剪力墙转角柱及端部模板短肢剪力墙结构的端部及转角等特殊部位模板的加固，是模板工程的重点。模板支设和加固方式参见插图所示。木i短肢剪力墙局部模板支设示意图2）、梁墙接头处理梁墙接头的处理是施工的重点和难点，关系到结构外观和混凝土的质量,必须保证定位准确、模板不漏浆，不爆模。3）、楼梯模板。楼梯结构施工时,应根据楼梯间内装饰要求（装饰完成后,平台相邻对应台阶应在同一垂直投影线上），对楼梯踏步的平面位置作相应调整，施工过程应加强测量管理。楼楼踏步宽、高应保持一致，如有偏差，同一楼梯段内应按等分原则调整。楼梯模板加固措施楼梯模板支设示意图由于楼梯混凝土同竖向结构混
12、凝土同时浇筑，楼梯模板制成半封闭式。模板采用15mm厚双面覆膜九层板支模，用普通钢管架支撑，沿斜坡方向设两道40x9Omm木柄锁紧踏步板，以保证梯步准确、轮廓完整。支模如下图：4）、洞口模板施工剪力墙上的洞口模板采用定型木模，为加强刚度，内侧用木防加固，施工时先用401胶粘贴海棉条防止漏浆，确保棱角顺直美观。为保证洞口下墙的混凝土质量,在窗模底侧板上钻透气孔，便于排出振捣时产生的气泡。为了防止门窗洞口跑模，在附加筋上焊定位筋，限制门窗模的位置。施工示意图详见插图所示。洞口模板加固示意图4.5阴阳角质量控制在施工过程中，阴阳角极易出现漏浆、胀模等质量通病。产生原因为：阴阳角处模板拼缝不严；木防钢
13、管加固不牢；模板周转次数过多，导致模板边缘“糟碎”等。为防止以上问题的出现，在模板施工过程中要对这些关键部位进行严格控制，以敲击捶打的方式进行检查，甚至做破坏性”试验。对边缘“糟碎的模板要及时进行切边，保证模板边缘整齐。以达到良好的接触效果。模板支撑脚手架施工方法碎结构支撑脚手架的搭设关系到施工安全及施工质量，脚手架必须有足够的承载能力、刚度和稳定性，在搭设支撑脚手架前，必须验算荷载承载力（脚手架验算详见附件），满足要求后方可进行搭设。4.6脚手架的搭设本工程主体结构施工支撑体系采用扣件式满堂脚手架搭设，其具体的搭设参数如下表所示：满堂架搭设参数表序号项目内容1层数付一层及付二层层高4米2层高(m)一二层5.
