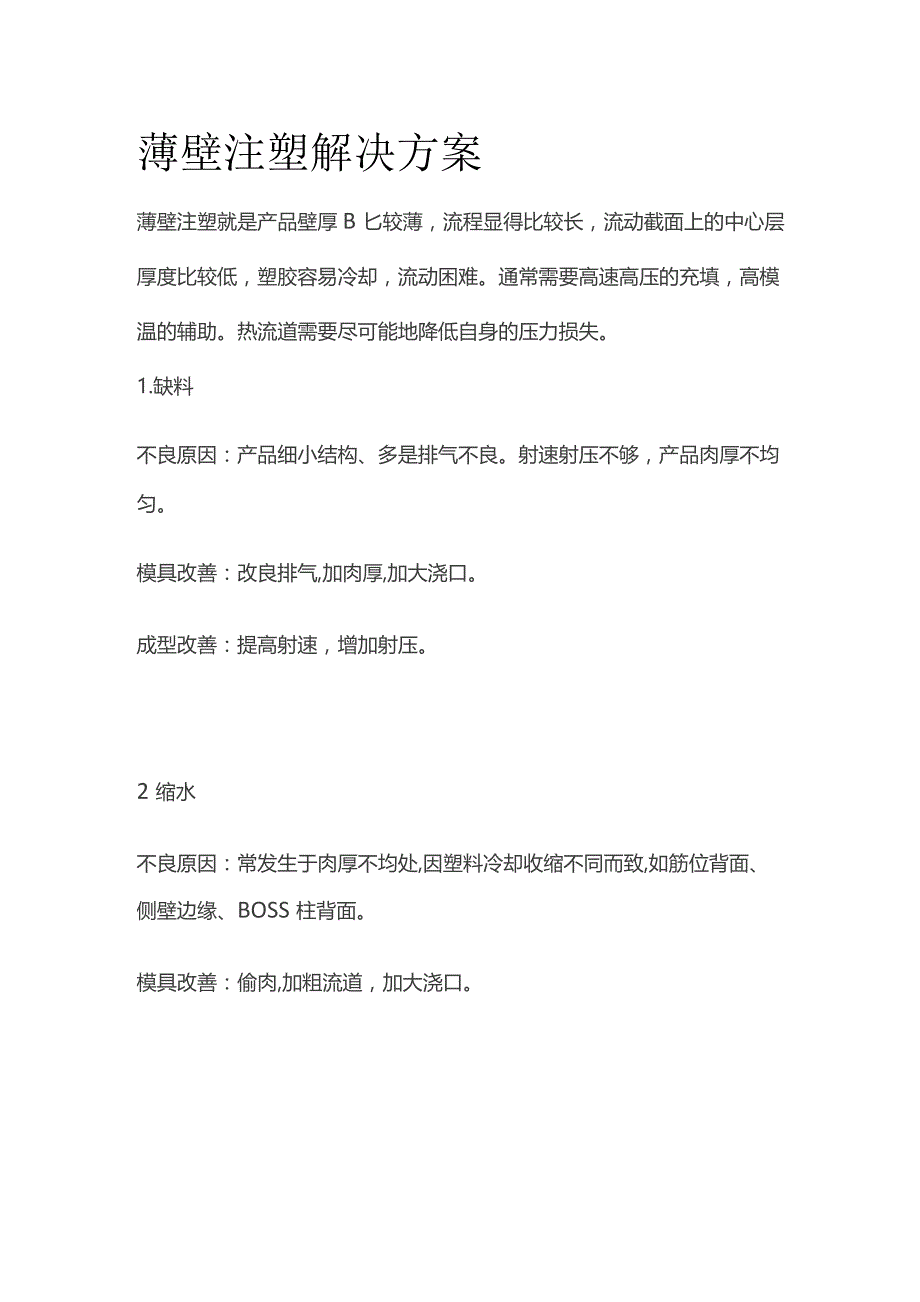

薄壁注塑解决方案.docx_第1页
第1页 / 共5页

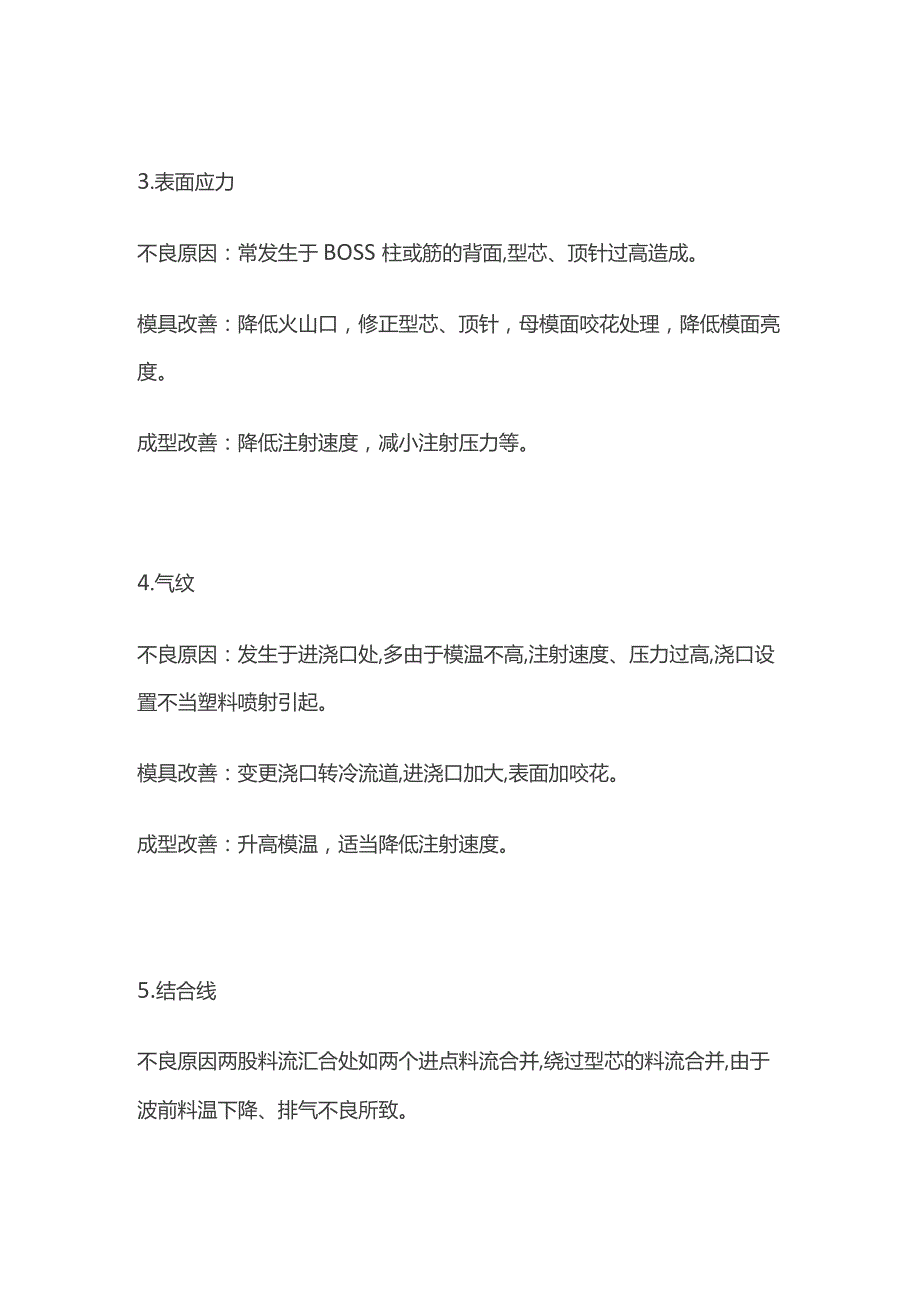

薄壁注塑解决方案.docx_第2页
第2页 / 共5页

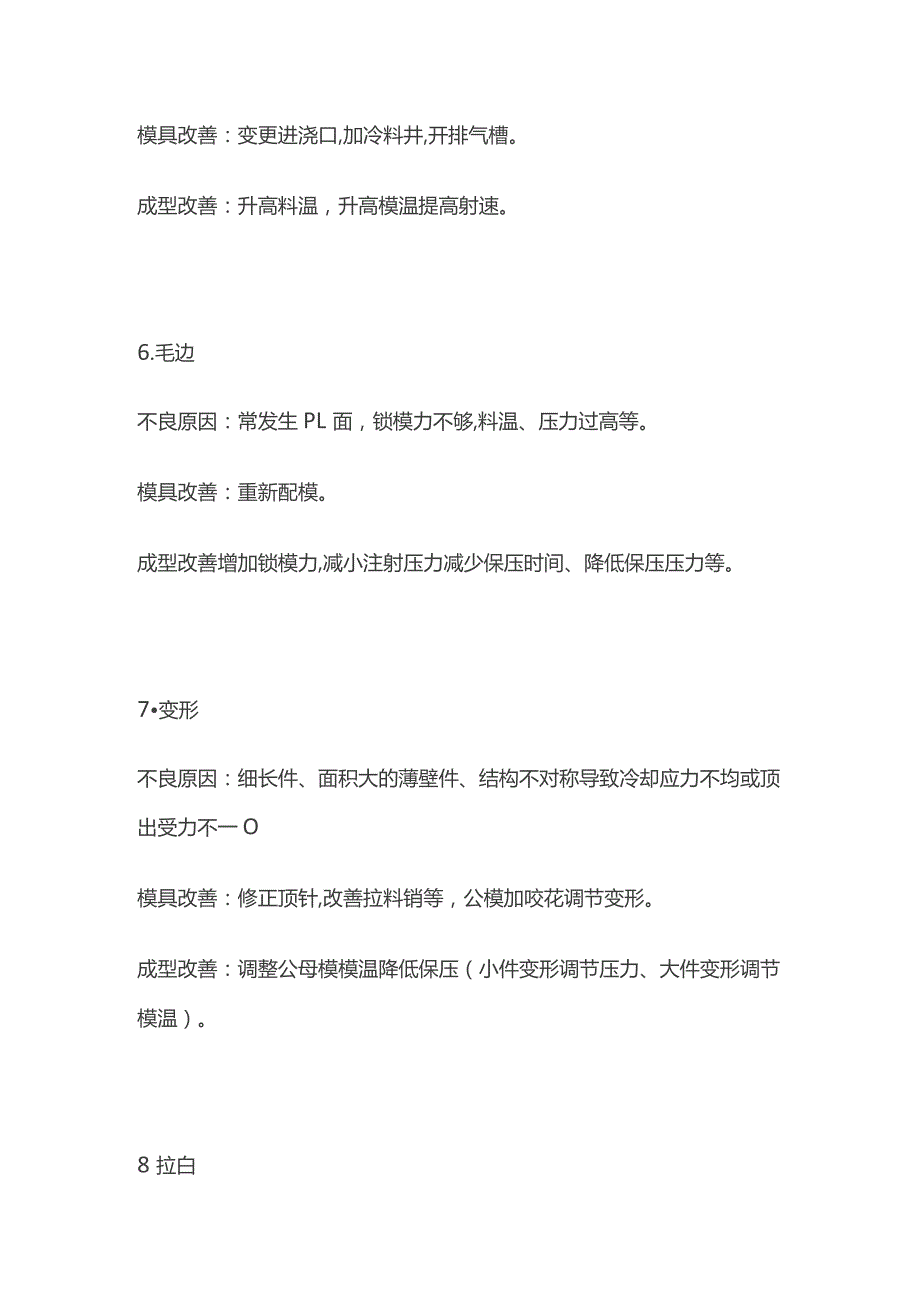

薄壁注塑解决方案.docx_第3页
第3页 / 共5页
薄壁注塑解决方案.docx_第4页
第4页 / 共5页
薄壁注塑解决方案.docx_第5页
第5页 / 共5页
亲,该文档总共5页,全部预览完了,如果喜欢就下载吧!
资源描述

《薄壁注塑解决方案.docx》由会员分享,可在线阅读,更多相关《薄壁注塑解决方案.docx(5页珍藏版)》请在第壹文秘上搜索。

1、薄壁注塑解决方案薄壁注塑就是产品壁厚B匕较薄,流程显得比较长,流动截面上的中心层厚度比较低,塑胶容易冷却,流动困难。通常需要高速高压的充填,高模温的辅助。热流道需要尽可能地降低自身的压力损失。1.缺料不良原因:产品细小结构、多是排气不良。射速射压不够,产品肉厚不均匀。模具改善:改良排气,加肉厚,加大浇口。成型改善:提高射速,增加射压。2缩水不良原因:常发生于肉厚不均处,因塑料冷却收缩不同而致,如筋位背面、侧壁边缘、BOSS柱背面。模具改善:偷肉,加粗流道,加大浇口。3.表面应力不良原因:常发生于BOSS柱或筋的背面,型芯、顶针过高造成。模具改善:降低火山口,修正型芯、顶针,母模面咬花处理,降低

2、模面亮度。成型改善:降低注射速度,减小注射压力等。4.气纹不良原因:发生于进浇口处,多由于模温不高,注射速度、压力过高,浇口设置不当塑料喷射引起。模具改善:变更浇口转冷流道,进浇口加大,表面加咬花。成型改善:升高模温,适当降低注射速度。5.结合线不良原因两股料流汇合处如两个进点料流合并,绕过型芯的料流合并,由于波前料温下降、排气不良所致。模具改善:变更进浇口,加冷料井,开排气槽。成型改善:升高料温,升高模温提高射速。6.毛边不良原因:常发生PL面,锁模力不够,料温、压力过高等。模具改善:重新配模。成型改善增加锁模力,减小注射压力减少保压时间、降低保压压力等。7变形不良原因:细长件、面积大的薄壁

3、件、结构不对称导致冷却应力不均或顶出受力不一O模具改善:修正顶针,改善拉料销等,公模加咬花调节变形。成型改善:调整公母模模温降低保压(小件变形调节压力、大件变形调节模温)。8拉白不良原因易发生于薄壁转角处或是薄壁筋位根部,脱模时受力不均造成。顶针设置不当或是拔模斜度不够。模具改善:加大转角R角,增大脱模角度,模面抛光,顶针或斜销抛光。成型改善:降低射速,减小注射压力,降低保压及时间等。9.拉模不良原因:表现为脱模不良或拉伤,主要由于拔模斜度不够或模面粗糙,成型压力过大。模具改善:增大拔模角度;模面抛光,公模加咬花。成型改善:减小注射压力,降低保压及时间等。10.气孔不良原因:透明PC容易出现,由于充填过程中气体未排尽,模具设计不当或是成型条件不当。模具改善:增加排气,进浇口增大,流道抛光。IL断差不良原因:发生于滑块、斜销等配合处,由于合模不当或是模具本身尺寸问题。模具改善:修正模具,重新配模。12尺寸超公差不良原因:模具本身的问题,成型条件不当造成,收缩率不合适。模具改善:修正模具尺寸,重新配模。成型改善:改变保压时间、注射压力.
