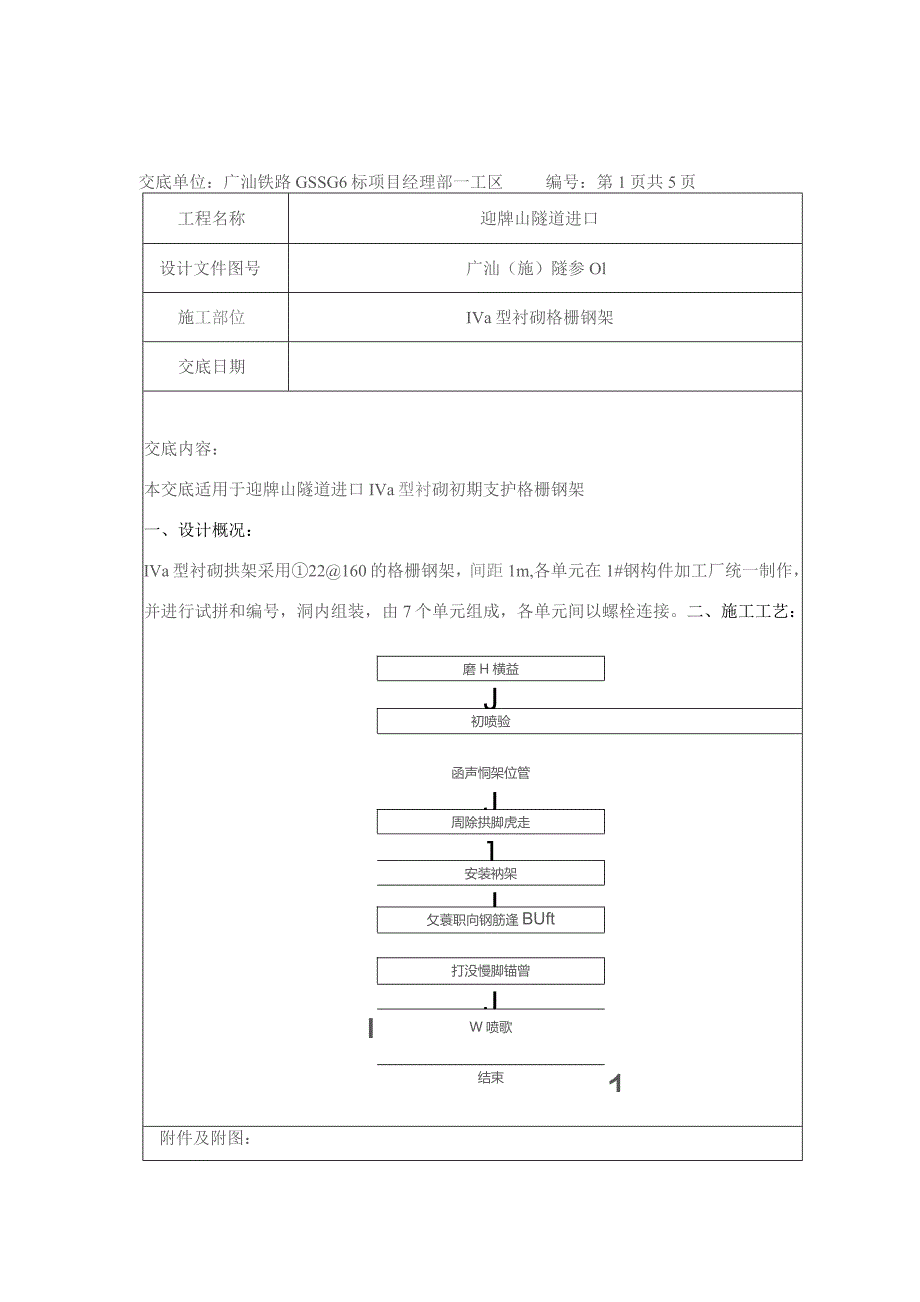

1、交底单位：广汕铁路GSSG6标项目经理部一工区编号：第1页共5页工程名称迎牌山隧道进口设计文件图号广汕（施）隧参Ol施工部位IVa型衬砌格栅钢架交底日期交底内容：本交底适用于迎牌山隧道进口IVa型衬砌初期支护格栅钢架一、设计概况：IVa型衬砌拱架采用22160的格栅钢架，间距1m,各单元在1#钢构件加工厂统一制作，并进行试拼和编号，洞内组装，由7个单元组成，各单元间以螺栓连接。二、施工工艺：磨H横益J初喷验函声恫架位管J周除拱脚虎走安装衲架J攵蓑职向钢筋逢BUft打没慢脚锚曾JIW喷歌结束1附件及附图：工程名称迎牌山隧道进口设计文件图号广汕（施）隧参Ol施工部位IVa型衬砌格栅钢架交底日期交底

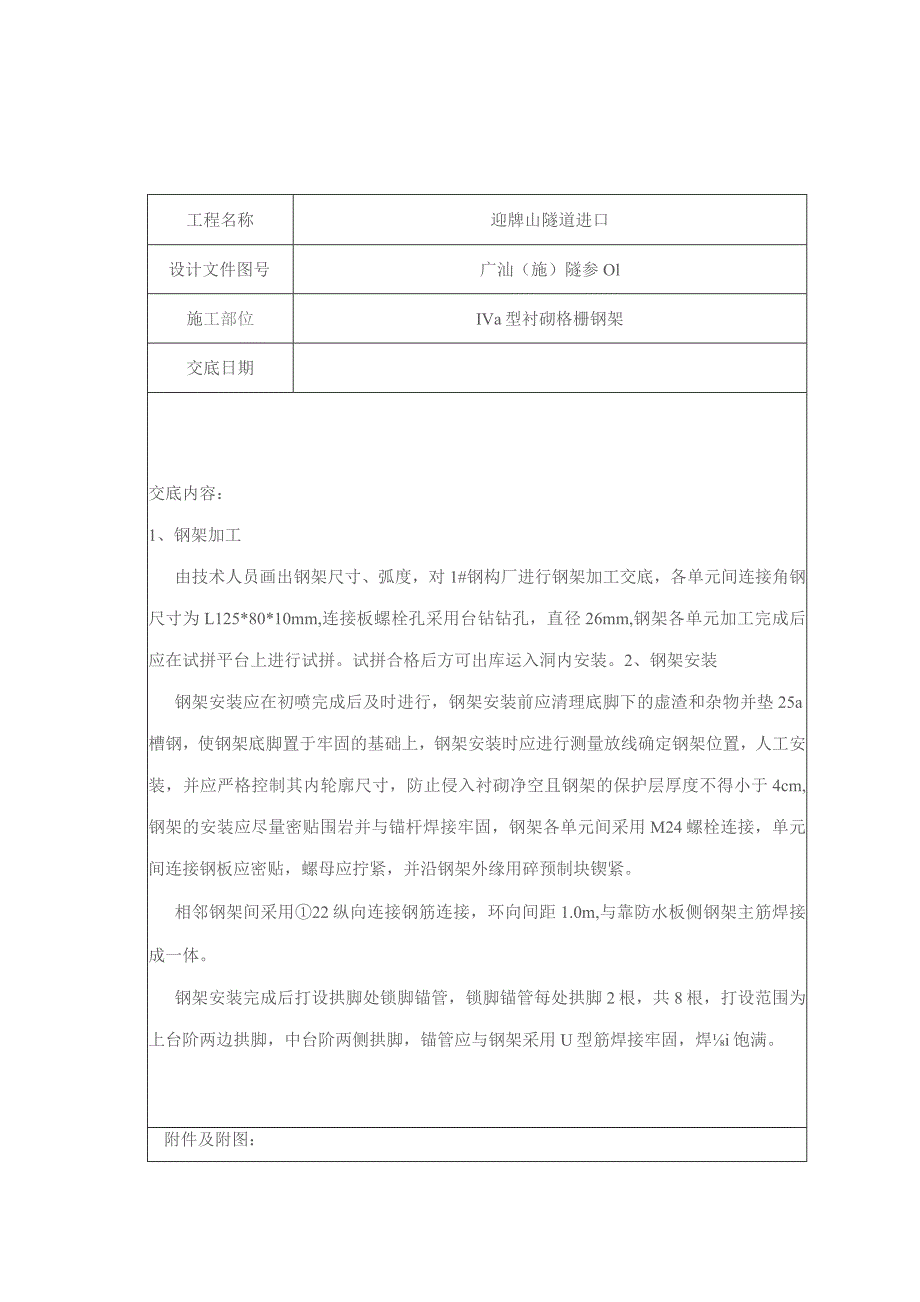

2、内容：1、钢架加工由技术人员画出钢架尺寸、弧度，对1#钢构厂进行钢架加工交底，各单元间连接角钢尺寸为L125*80*10mm,连接板螺栓孔采用台钻钻孔，直径26mm,钢架各单元加工完成后应在试拼平台上进行试拼。试拼合格后方可出库运入洞内安装。2、钢架安装钢架安装应在初喷完成后及时进行，钢架安装前应清理底脚下的虚渣和杂物并垫25a槽钢，使钢架底脚置于牢固的基础上，钢架安装时应进行测量放线确定钢架位置，人工安装，并应严格控制其内轮廓尺寸，防止侵入衬砌净空且钢架的保护层厚度不得小于4cm,钢架的安装应尽量密贴围岩并与锚杆焊接牢固，钢架各单元间采用M24螺栓连接，单元间连接钢板应密贴，螺母应拧紧，并沿

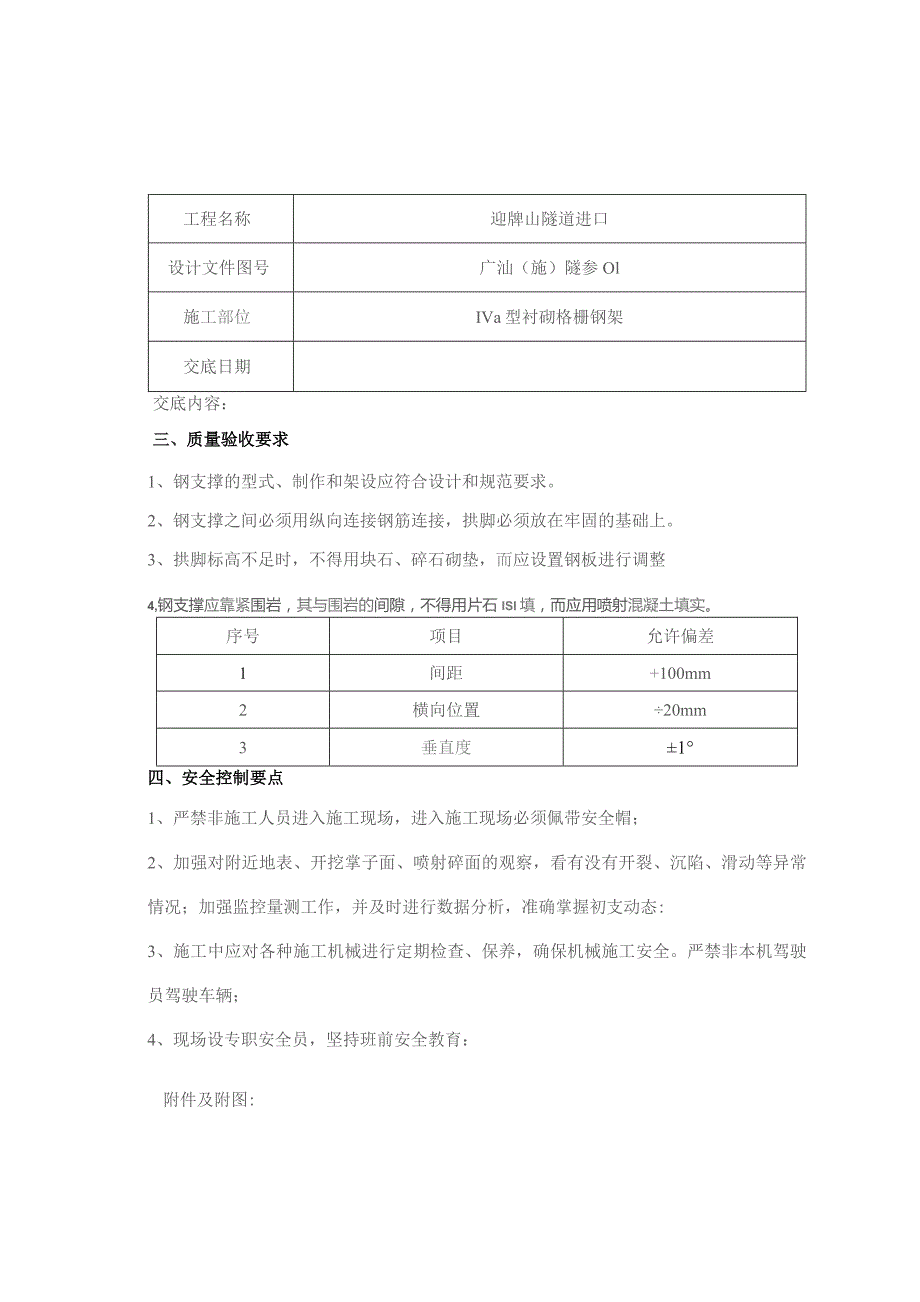

3、钢架外缘用碎预制块锲紧。相邻钢架间采用22纵向连接钢筋连接，环向间距1.0m,与靠防水板侧钢架主筋焊接成一体。钢架安装完成后打设拱脚处锁脚锚管，锁脚锚管每处拱脚2根，共8根，打设范围为上台阶两边拱脚，中台阶两侧拱脚，锚管应与钢架采用U型筋焊接牢固，焊i饱满。附件及附图：工程名称迎牌山隧道进口设计文件图号广汕（施）隧参Ol施工部位IVa型衬砌格栅钢架交底日期交底内容：三、质量验收要求1、钢支撑的型式、制作和架设应符合设计和规范要求。2、钢支撑之间必须用纵向连接钢筋连接，拱脚必须放在牢固的基础上。3、拱脚标高不足时，不得用块石、碎石砌垫，而应设置钢板进行调整4,钢支撑应靠紧围岩，其与围岩的间隙，不
4、得用片石ISI填，而应用喷射混凝土填实。序号项目允许偏差1间距+100mm2横向位置20mm3垂直度1四、安全控制要点1、严禁非施工人员进入施工现场，进入施工现场必须佩带安全帽；2、加强对附近地表、开挖掌子面、喷射碎面的观察，看有没有开裂、沉陷、滑动等异常情况；加强监控量测工作，并及时进行数据分析，准确掌握初支动态:3、施工中应对各种施工机械进行定期检查、保养，确保机械施工安全。严禁非本机驾驶员驾驶车辆；4、现场设专职安全员，坚持班前安全教育：附件及附图:工程名称迎牌山隧道进口设计文件图号广汕（施）隧参Ol施工部位IVa型衬砌格栅钢架交底日期交底内容：5、加强施工用电安全管理，严禁乱接、乱拉电
5、线，安装配电箱与漏电保护装置等，动力电线要架空并符合安全规程要求，电工、焊工等特殊工种需持证上岗；6、高空作业需佩戴安全绳。严禁在台架上向下乱扔工具、杂物等，以防不慎伤人；7、人工安装钢架时应齐心协力，防止钢架倒塌伤人；8、焊工施焊过程中应穿戴防护服，佩戴防护面罩。五、环境控制要点1、钢架加工过程中产生的废弃钢材应回收利用集中堆放，严禁随意弃置；2、运输车辆施工、维修中产生的废弃机油等应进行回收利用，或到当地环保部门指定的地点弃置处理。3、施钻过程中产生的废水应经沉淀处理达到排放标准后方可排放；附件及附图：交底单位：广汕铁路GSSG6标项目经理部一工区编号：笫5页共5页工程名称迎牌山隧道进口设计文件图号广汕（施）隧参Ol施工部位IVa型衬砌格栅钢架交底口期交底内容：IjlUU*MSx54HI!OOO-*野130L二：i1.1000一剧纵向连接钢符示意图纵向连接钢筋采用22螺纹钢，环向间距1m,与靠防水板侧钢架主筋焊接成一体。附件及附图：
