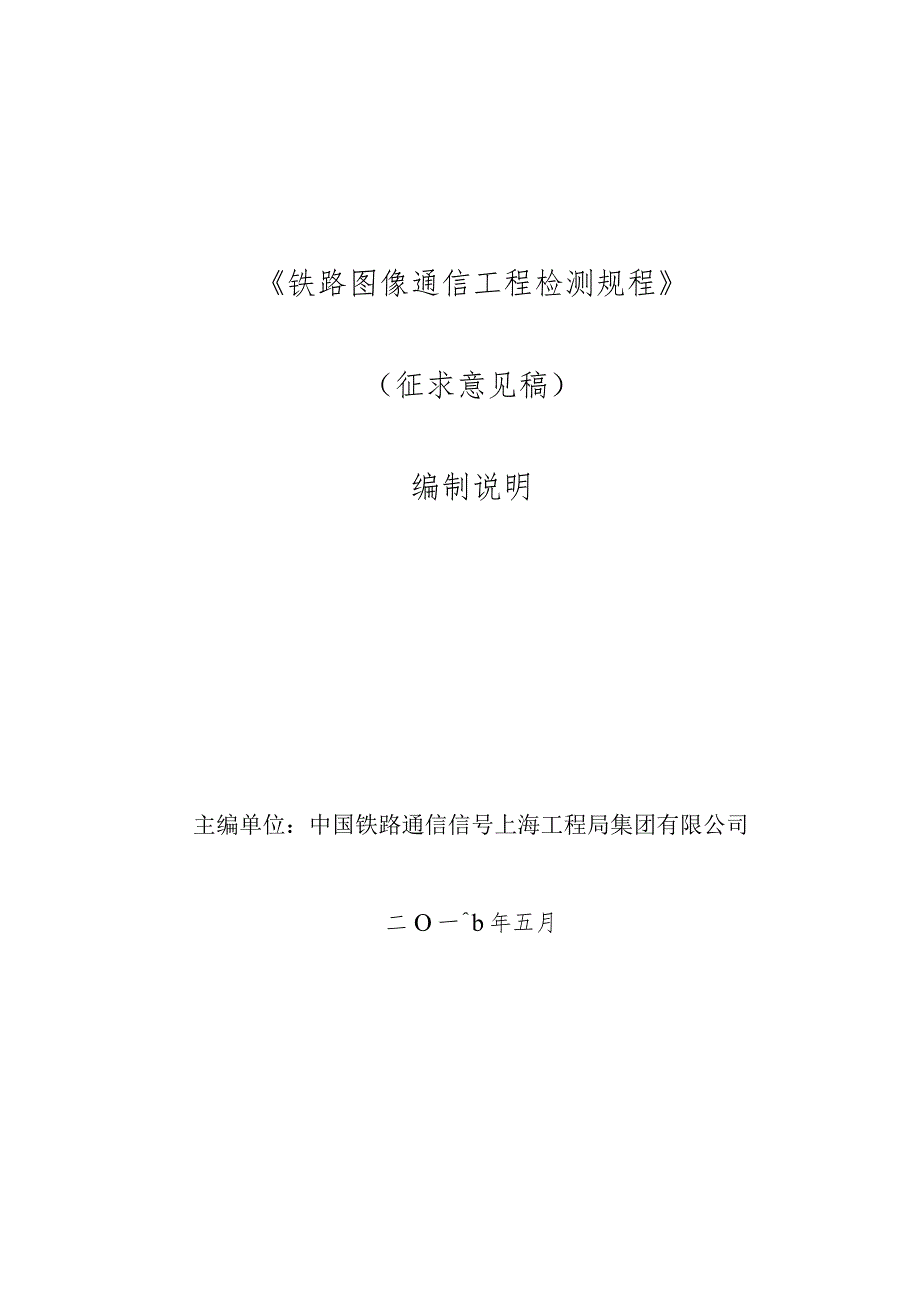

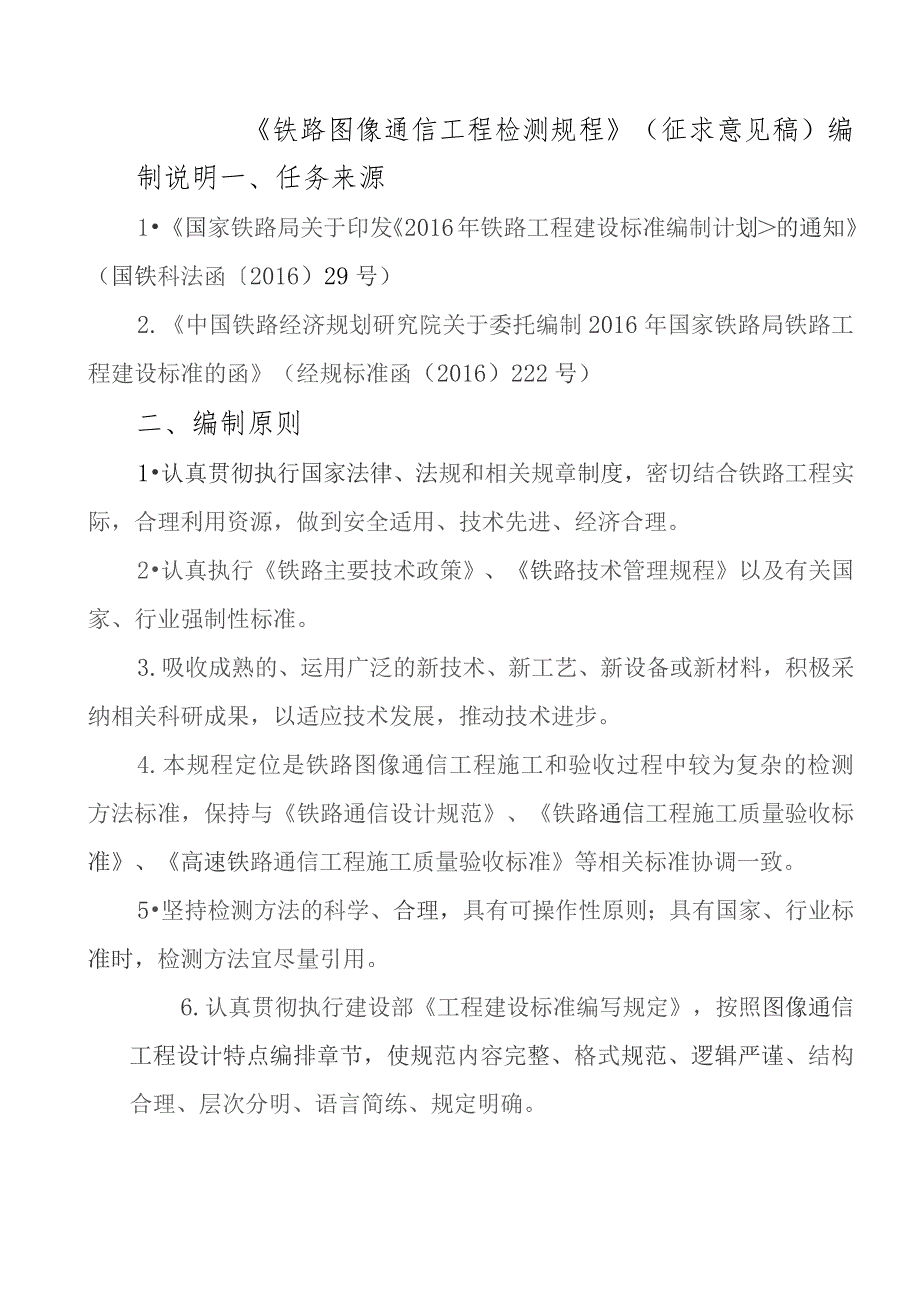

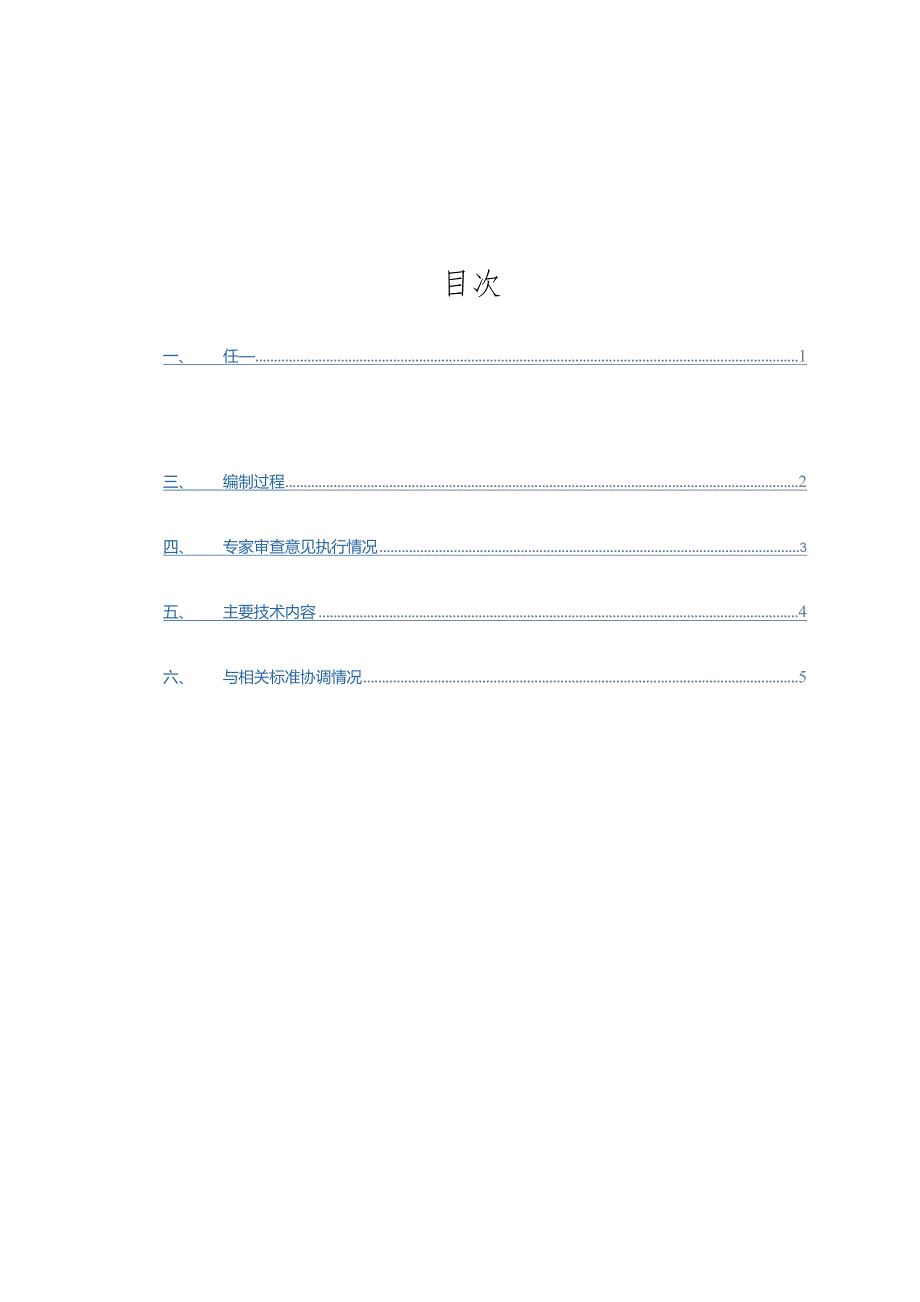

1、铁路图像通信工程检测规程（征求意见稿）编制说明主编单位：中国铁路通信信号上海工程局集团有限公司二O一b年五月目次一、任1三、编制过程2四、专家审查意见执行情况3五、主要技术内容4六、与相关标准协调情况5铁路图像通信工程检测规程（征求意见稿）编制说明一、任务来源1国家铁路局关于印发2016年铁路工程建设标准编制计划的通知（国铁科法函2016）29号）2.中国铁路经济规划研究院关于委托编制2016年国家铁路局铁路工程建设标准的函（经规标准函（2016）222号）二、编制原则1认真贯彻执行国家法律、法规和相关规章制度，密切结合铁路工程实际，合理利用资源，做到安全适用、技术先进、经济合理。2认真执行铁
2、路主要技术政策、铁路技术管理规程以及有关国家、行业强制性标准。3.吸收成熟的、运用广泛的新技术、新工艺、新设备或新材料，积极采纳相关科研成果，以适应技术发展，推动技术进步。4.本规程定位是铁路图像通信工程施工和验收过程中较为复杂的检测方法标准，保持与铁路通信设计规范、铁路通信工程施工质量验收标准、高速铁路通信工程施工质量验收标准等相关标准协调一致。5坚持检测方法的科学、合理，具有可操作性原则；具有国家、行业标准时，检测方法宜尽量引用。6.认真贯彻执行建设部工程建设标准编写规定，按照图像通信工程设计特点编排章节，使规范内容完整、格式规范、逻辑严谨、结构合理、层次分明、语言简练、规定明确。三、编制
3、过程（一）前期调研前期，我们采取现场实地勘察、资料分析、网络交流等多种方法，对铁路图像通信的技术应用及验收检测实况进行了调研针对迅速发展的铁路图像应用技术，编制组调研了已完成的“铁路图像通信系统工程质量评价指标及测试方法等研究的科研课题，重点研究和评估图像系统性能及新技术应用两个方面的测试方法，并将相关研究成果纳入本检测规程征求意见稿中。同时还调研了CRCC认证工作中关于铁路综合视频监控系统的实际测试情况，探讨将适于用工程验收的先进测试方法和科学评估手段纳入本规程的可能性。编制组对沪昆线、郑徐线等高铁视频监控项目进行了现场勘查，采集了实际工程中图像技术应用情况及标准实施方面的相关问题，进一步规
4、范确定图像通信的测试方法，确保本规范提出的测试方法的有效性和可操作性。（二）工作大纲阶段2016年11月3日，国家铁路局科法司在上海组织召开了铁路图像通信系统工程检测规程（工作大纲）审查会。经规院、北京铁路局、上海铁路局、铁三院、通号设计院、中铁电化局电信中心、通号工程局北京研究实验中心、通号上海工程局、通号电信测试中心等单位的专家和代表参加了会议。与会专家对铁路图像通信系统工程检测规程（工作大纲）进行了认真讨论和审查，明确了标准名称、章节结构、检测范围等。（三）征求意见稿阶段编制组在前期调研和大纲审查会的专家意见基础上，完成了铁路图像通信工程检测规程征求意见稿初稿，并经编制组讨论和经规院的初
5、步审查，形成了正式的征求意见稿。四、专家审查意见执行情况序号专家意见处理情况1铁路图像通信系统工程检测规程名称改为铁路图像通信工程检测规程采纳2梳理并完善编制依据和参考文件采纳3各检测项目宜包括检测条件、检测框图、检测步骤、检测数据处理等内容采纳4第4章按摄像机、视频存储服务器、编码器等分节采纳；分成摄像机、编码设备、存储设备、服务器等节。5删除第5.2节，相关内容调整至第5.7节采纳6第5.3节名称改为系统时延”，并增加调用、回放、检索、目录更新等内容部分采纳；增加了目录更新时延，调用、回放、检索时延因设计规范无要求故未增加。7第6章增加视频监控系统核心节点、区域节点功能的检测方法；增加系统
6、冗余保护功能等检测方法采纳；系统冗余保护功能在服务器和存储设备中已进行描述。8第9章增加MCU冗余保护功能等检测方法采纳；在第7章MCU单机设备检测中增加冗余保护功能检测方法。9第8.2节和第8.3节合并，并独立成章采纳，改为第10章会议室环境五、主要技术内容本规程共分10章，主要内容包括：总则、术语和缩略语、基本规定、视频监控设备、视频监控系统性能、视频监控系统功能、会议电视设备、会议电视系统性能、会议电视系统功能、会议室环境等。第1章总则，主要内容包括本标准编制目的、适用范围等通用要求。第2章术语和缩略语，对本标准中使用的术语和缩略语进行规定和解释。第3章基本规定，主要内容包括：对视频系统
7、、会议电视系统工程检测共性要求进行规定，对工程检测所用的检测设备、检测方案、检测流程等提出要求。第4章视频监控设备，主要规定视频设备的检测内容及方法。第5章视频监控系统性能，主要规定视频系统性能检测的内容及方法。第6章视频监控系统功能，主要规定视频系统功能检验的内容及方法。第7章会议电视设备，主要规定会议电视设备的检测内容及检测方法。第8章会议电视系统性能，主要规定会议电视系统性能检测的内容及方法。第9章会议电视系统功能，主要规定会议电视系统功能检验的内容及方法。第10章会议室环境，主要规定会议室照度及噪声的检测方法。六、与相关标准协调情况1.铁路图像通信工程检测规程所包含的检测项目全部按照铁
8、路通信设计规范TBlOOo6-2016和高速铁路通信工程施工质量验收标准TB10755-201X的内容进行筛选后编制检测方法，在此基础上参考铁路综合视频监控系统技术规范(VI.0)TJ/DW022-2013等标准对检测项目进行补充。2.检测规程第二章术语引用或参考以下标准对大部分性能测试指标进行了注释：视频显示系统工程技术规范GB50464-2008、视频显示系统工程技术规范GB50464-2008、视频安防监控数字录像设备GB20815-2006、数字电视图像质量主观评价方法GYT134-1998.声级计JJG188-2002、铁路综合视频监控系统技术要求（报批稿）Q/CRXXXX、数字移动终端图像及视频传输特性技术要求和测试方法YD/T1607-2007o3.检测规程引用视频安防监控数字录像设备GB20815-2006的相关规定对图像质量主观评价的评分方法和数据处理作了规定。4本规程参考铁路综合视频监控系统技术要求（报批稿）Q/CRXXXX的相关规定并编写综合视频监控系统网管功能项目的检测方法。
