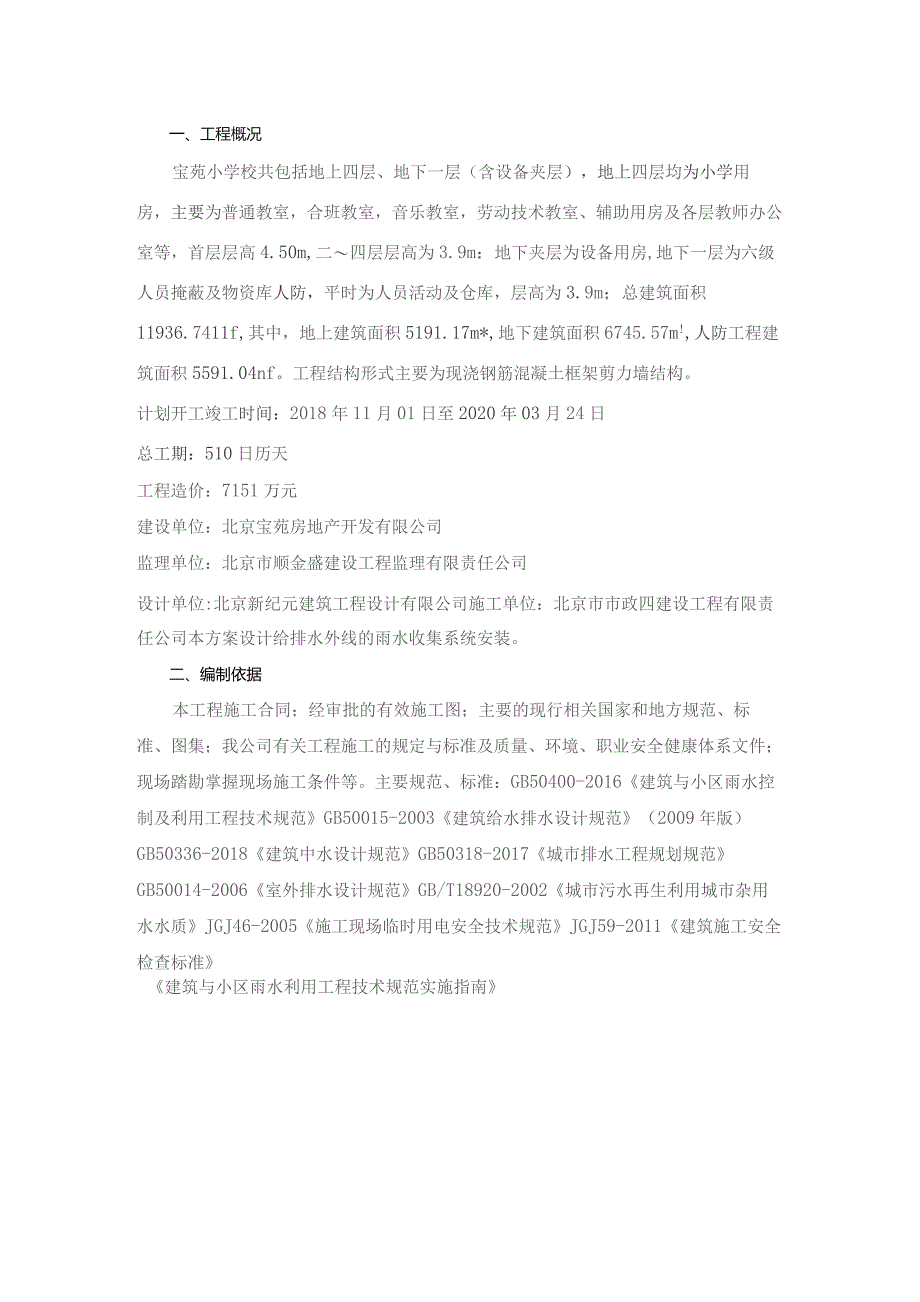

1、目录*、.*.*.*.*.*.*.*.22、.:II43、一.1一_一LI44+nn+!n+n*i+i*i+ei+nn*3+i*三+i*a+e*i三i*n+i*i三+i*a+e*i三三*H+i+*3+三*n+e*ian*i三+i*i三+e*s三+i+4yq、1:.1?*ff*f.fff+.f.ffff*.fff*sffif.ff51、+.+*.*.*.*.*.*.*.*.*.*.*.*.*.*.52、.I:ff*ffj.ff*f.f.fff*f.fff*fffif.ff5五、质量控制措施及季节性施工措施101、质量措施J02、雨季施工措施.“.J0K、应急预案14一、工程概况宝苑小学校共包括地
2、上四层、地下一层（含设备夹层），地上四层均为小学用房，主要为普通教室，合班教室，音乐教室，劳动技术教室、辅助用房及各层教师办公室等，首层层高4.50m,二四层层高为3.9m：地下夹层为设备用房,地下一层为六级人员掩蔽及物资库人防，平时为人员活动及仓库，层高为3.9m；总建筑面积11936.7411f,其中，地上建筑面积5191.17m*,地下建筑面积6745.57m!,人防工程建筑面积5591.04nf。工程结构形式主要为现浇钢筋混凝土框架剪力墙结构。计划开工竣工时间：2018年11月01日至2020年03月24日总工期：510日历天工程造价：7151万元建设单位：北京宝苑房地产开发有限公司监
3、理单位：北京市顺金盛建设工程监理有限责任公司设计单位:北京新纪元建筑工程设计有限公司施工单位：北京市市政四建设工程有限责任公司本方案设计给排水外线的雨水收集系统安装。二、编制依据本工程施工合同；经审批的有效施工图；主要的现行相关国家和地方规范、标准、图集；我公司有关工程施工的规定与标准及质量、环境、职业安全健康体系文件；现场踏勘掌握现场施工条件等。主要规范、标准：GB50400-2016建筑与小区雨水控制及利用工程技术规范GB50015-2003建筑给水排水设计规范（2009年版）GB50336-2018建筑中水设计规范GB50318-2017城市排水工程规划规范GB50014-2006室外排

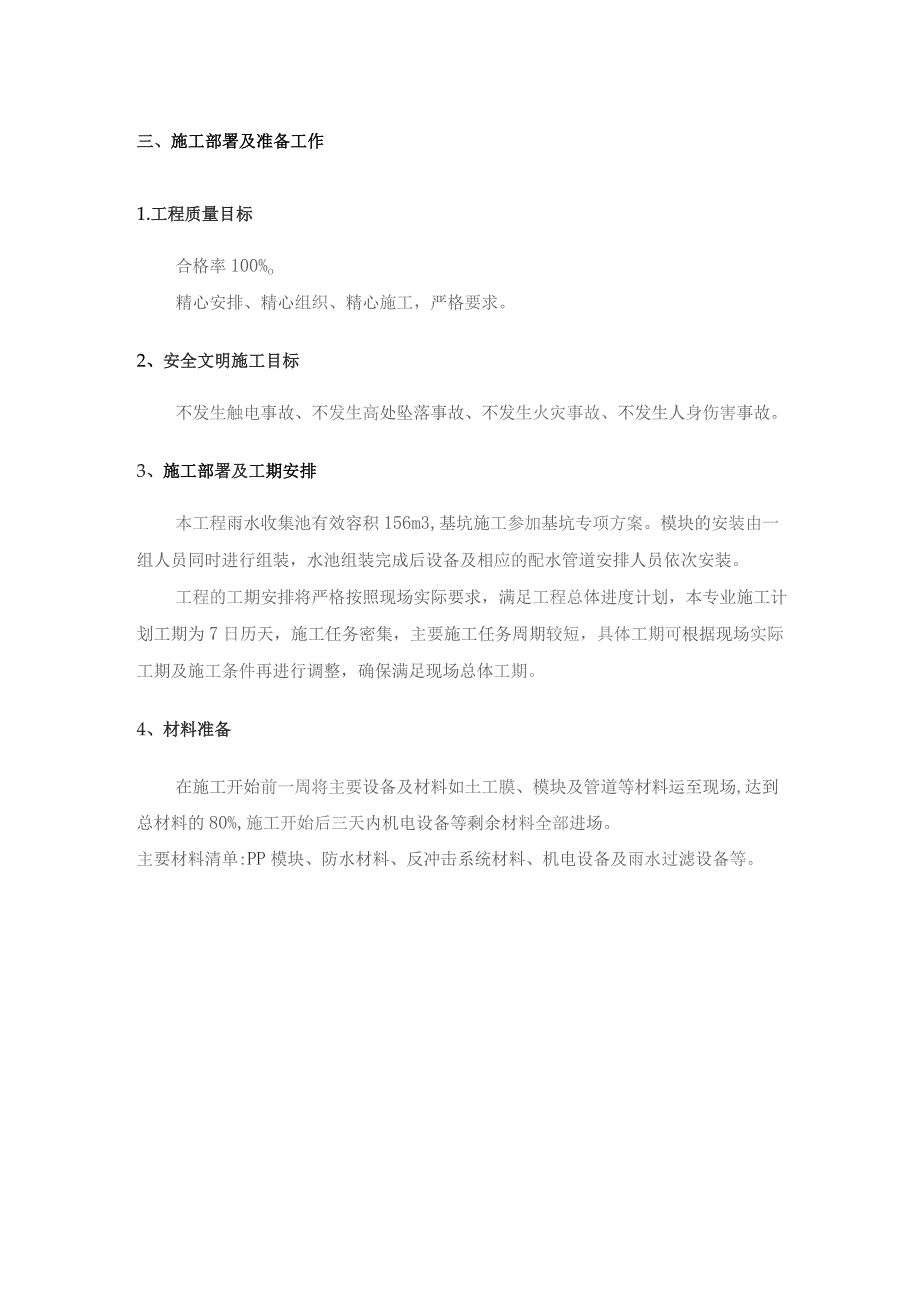

4、水设计规范GB/T18920-2002城市污水再生利用城市杂用水水质JGJ46-2005施工现场临时用电安全技术规范JGJ59-2011建筑施工安全检查标准建筑与小区雨水利用工程技术规范实施指南三、施工部署及准备工作1.工程质量目标合格率100%o精心安排、精心组织、精心施工，严格要求。2、安全文明施工目标不发生触电事故、不发生高处坠落事故、不发生火灾事故、不发生人身伤害事故。3、施工部署及工期安排本工程雨水收集池有效容积156m3,基坑施工参加基坑专项方案。模块的安装由一组人员同时进行组装，水池组装完成后设备及相应的配水管道安排人员依次安装。工程的工期安排将严格按照现场实际要求，满足工程总体
5、进度计划，本专业施工计划工期为7日历天，施工任务密集，主要施工任务周期较短，具体工期可根据现场实际工期及施工条件再进行调整，确保满足现场总体工期。4、材料准备在施工开始前一周将主要设备及材料如土工膜、模块及管道等材料运至现场,达到总材料的80%,施工开始后三天内机电设备等剩余材料全部进场。主要材料清单:PP模块、防水材料、反冲击系统材料、机电设备及雨水过滤设备等。四、施工工艺及方法1、工艺流程测量放线-铺设复合土工膜-塑料模块的组合与安装一一包裹复合土工膜、安装进、出水管和溢流管路一一水池的回填-机电设备安装0b2、施工方法1、铺设复合土工膜在该项目中塑料模块组合水池作为蓄水池，铺设复合土工膜
6、。为了加强蓄水池的密闭性，将其焊接成整张复合土工膜，并在上边用墨线打好折痕。铺设过程中应避免硬物副破焊口。土工膜是池体的最重要的组成部分之一，在施工当中应该保护土工膜完好性，避免其受到磨损、损坏。对周围环境要求严格，对于混凝土底板需要清理渣土、尖锐物、石块、铁丝等，对于底槽要彻底清理干净，保证不对土工膜造成损坏。土工膜运至现场后宜采用人工卷铺。铺设完成后，要对土工膜进行检查，看是否有损坏的部分，如有损坏，进行修补。复合土工膜为两布一膜结构，现场单层铺装。土工膜预加工成-整张长方形的结构，长方向沿基坑长方向铺装，土工膜长方向中心与底板中心重合。见图2图2复合土工膜的铺设2、塑料模块的组合与安装模
7、块的的组装由模块、固定卡、固定杆。首先按照图纸尺寸安装第一层模块，同层塑料模块之间连接用固定卡连接，每个模块长边一侧使用的固定卡为4只，短边一侧使用的固定卡为2只。然后安装上层模块，上下塑料模块之间用固定杆连接，每座模块单体上下层之间的固定杆为4只。塑料模块的连接过程中，要尽量避免垂直连接，上下层之间应该成楼梯型连接，先铺设第一层，然后在逐层往上铺设。在铺设第一层塑料模块时，塑料水池的反冲洗管要同时施工，在水池的进水一侧留出进水管道弯头，反冲洗管的端部用管堵封牢；并将反冲洗支管引至水池顶面与总管汇合。3、包裹复合土工膜、安装进、出水管和溢流管路将事先焊接好的复合土工膜紧紧围裹在已铺装好的塑料模
8、块组合水池的骨架周围，并按折痕将其折好。在顶面包裹时两侧搭接大于500三。并将进、出水管和连通管路与复合土工膜的接口做密封处理。再将进水管路引入进水井（沉砂井），将出水管和溢流管路引入出水井（溢流井）。初期赫赫井Mifi4、水池的回填回填时间应选在水池储水模块骨架组装完成，外围包裹的土工布完毕后尽快进行。沟槽回填的范围从水池基础面向上至水池顶面。沟槽的回填沿水池四周进行，从水池底部向上对称分层实施，人工操作，不得采用机械推土回填，分层每层厚度不大于02m,采用蛙式打夯机每层逐步夯实。回填材质靠近土工布一侧为OJm厚的聚苯板作为保护板，外侧可用碎石屑或土质良好的原土。A水池顶面至地面的回填水池以
9、上0.5m内，应先在土工布上铺0.Im厚的中砂层，再向上的回填材料仍可用中砂，碎石屑或土质良好的原土，共分2层，每层厚度不大于0.2m,采用蛙式夯机分层夯实.从水池以上0.5m外，一般分层回填原土，每层厚度0.3m,可采用机械回填、碾压。A回填土的密度的要求回填土的密度应符合具体工程要求，在设计无要求时，可按以下要求执行：水池侧面回填的最佳密实度90%水池顶面上部0.5m内85%水池顶面上部0.5m外至顶面80%5、设备安装1、阀门安装阀门安装按制造厂的安装说明书进行。阀门安装之前,按设计要求检查型号,清除阀内污物，检查阀杆是否灵活，以及阀体、零件等有无裂纹、砂眼。进行试压试漏试验，试验合格才
10、能进行安装。安装方式为法兰连接。各种阀门安装注意以下要点:（1）蝶阀安装a）安装碟阀时，注意方向性，介质流动的方向与阀体所示箭头方向一致。b）安装碟阀时，阀板停在关闭但不关紧的位置上或根据供货商要求，其手轮便于操作，开启位置按阀板的旋转角度确定。c）碟阀重量不能作用于管道上。d）碟阀法兰所用的垫片，质量合格，且不加双垫或偏垫。e）法兰的焊接符合有关焊接要求。f）安装好的碟阀，根据设计要求设置牢固的基础。（2）止回阀安装止回阀应选用正规厂家的产品，具备合格证。设备进场后应清除阀体内杂质，并进行水封试验合格后方可进行安装。五、质量控制措施及季节性旅工措施1、质量措施根据本工程雨水管道施工特点，在施
11、工过程中除强化管理，确保质量保证体系正常运行外，技术上也要采取相应的措施，使工程质量和工期有一个充分的保证。主要采取以下措施：1、土工膜减少二次运输，放置地点避免有高空坠入或地面有尖锐体使土工膜造成破损，在安装时对基坑周体环境进行确认，对于混凝土底板需要清理渣土、尖锐物、石块、铁丝等，对于底槽要彻底清理干净，保证不对土工膜造成损坏。土工膜运至现场后宜采用人工卷扑。铺设完成后，要对土工膜进行检查，看是否有损坏的部分，如有损坏，进行修补。土工膜标记的长方向和短方向的中心线与底板的中心应重合,偏差WO.2米,土工膜包裹时互相搭接的长度不小于0.5米。2、PP模块在运输过程及安装过程中避免野蛮施工，轻
12、拿轻放，避免高中摔落，磕碰。固定卡及固定杆按照要求的个数控制施工过程，减少遗漏。模块拼装完成问填后，避免重型机械碾压，做好成品保护工作，对施工区域进行隔离。在回填施工时，应严格按照每层回填土的厚度要求进行夯实，侧面回填时，保护板要满铺，保证施工当中不对模块造成意外损坏。3、粗砂保护层采用天然粗沙，过筛，沙体里不应含有超过02cm的砾石。4、机电设备安装完成后整体进行运行调试工作，对整个系统进行试运行阶段避免长时间设备空转。2、雨季施工措施（1）临时道路临时道路将路基碾压坚实、做好排水沟设施，确保雨期道路循环通畅，不淹不冲、不陷不滑。（2）临时设施现场临时设施的搭设，严格按照各有关规定实施，防洪
13、器材备齐并按有关规定发放。雨期施工前，对各类仓库、变配电室、机具料棚、宿舍（包括电器线路）等进行全面检查，加固补漏，对于危险建筑及时处理水泥库室内地面标高比室外地形高出2030cm,防止雨水流入库内。雨水天气派人随时检查、巡视路面积水情况，一旦发现有积水现象，立即通知防汛领导小组及时进行排水等抢险工作。排水管道采用明开槽安管施工，为防止雨季出现漂管现象，槽上设防汛域阻截水流进入沟槽，槽下完善排水井、排水沟及时排水。2、材料的储存与堆放材料应尽量存入库房，先收先发，库房应不漏不潮，露天堆放时垛底要用方木、大板等垫高50cm,四周设排水沟，垛底铺油毡或塑料布，再用苫布将水泥遮盖封严。砂石料存放时应
