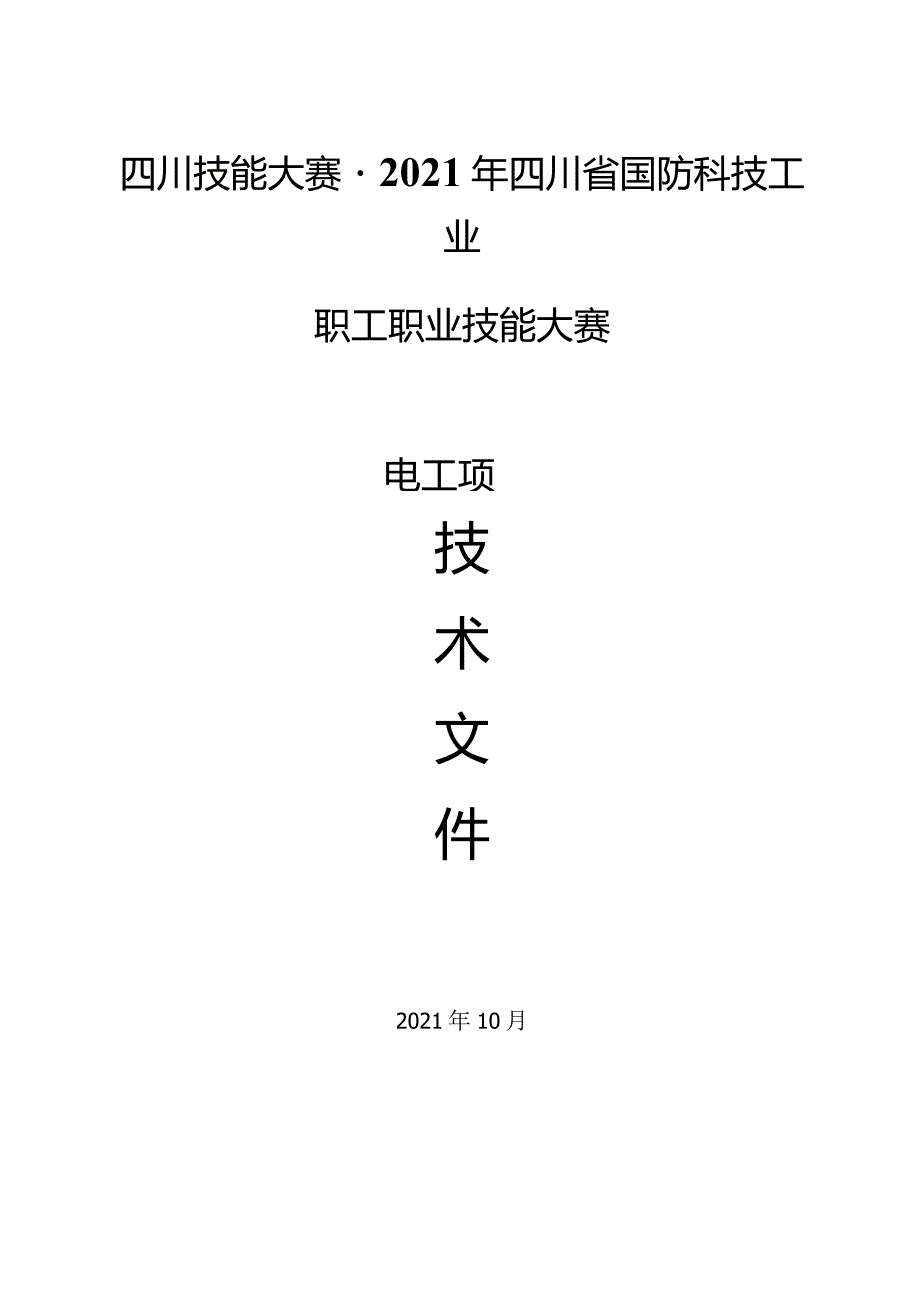

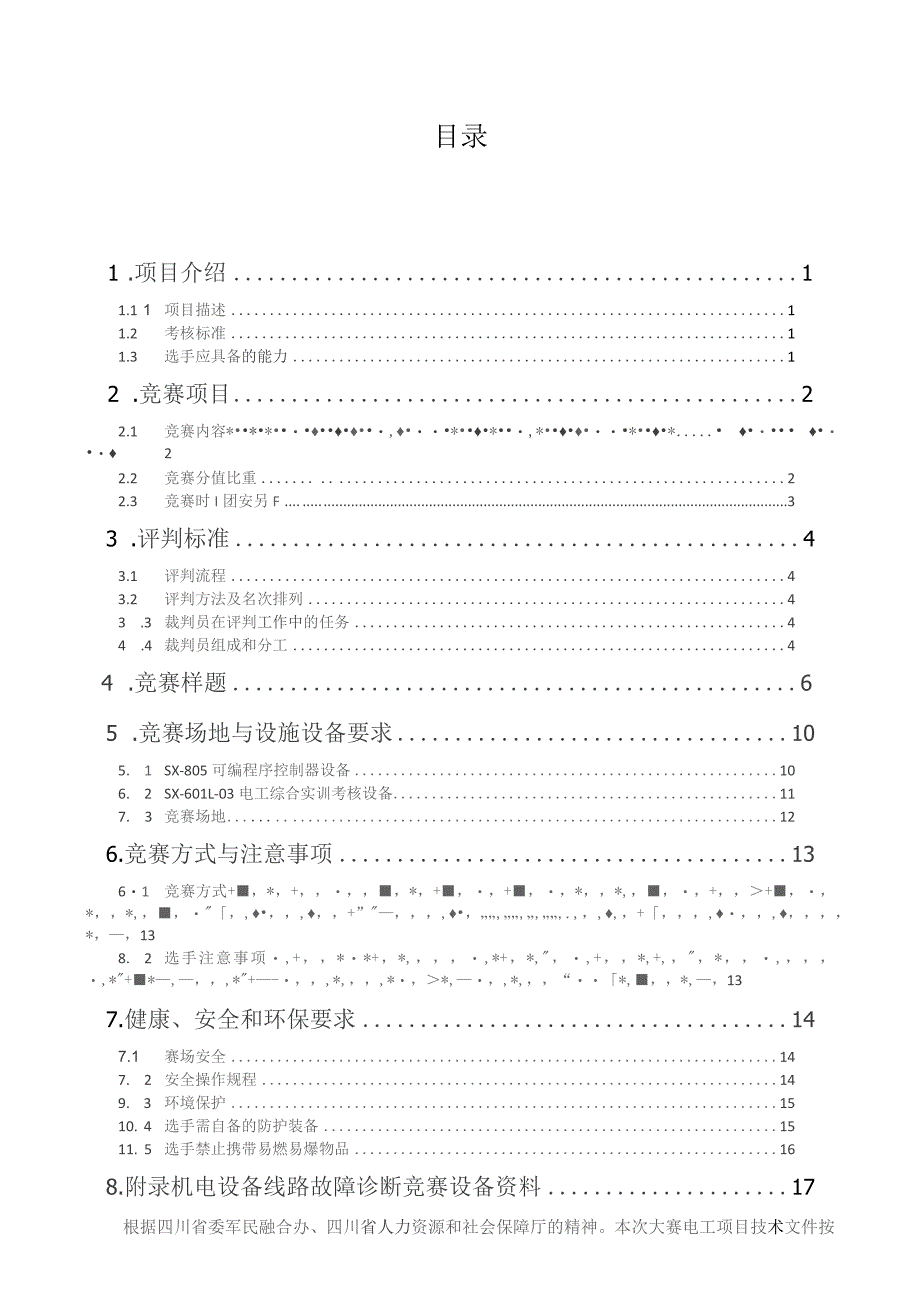

1、四川技能大赛2021年四川省国防科技工业职工职业技能大赛电工项技术文件2021年10月目录1 .项目介绍11.1 1项目描述11.2 考核标准11.3 选手应具备的能力12 .竞赛项目22.1 竞赛内容*,*,*22.2 竞赛分值比重22.3 竞赛时I团安另F33 .评判标准43.1 评判流程43.2 评判方法及名次排列43 .3裁判员在评判工作中的任务44 .4裁判员组成和分工44 .竞赛样题65 .竞赛场地与设施设备要求105. 1SX-805可编程序控制器设备106. 2SX-601L-03电工综合实训考核设备117. 3竞赛场地126.竞赛方式与注意事项1361竞赛方式+，*，+，*，

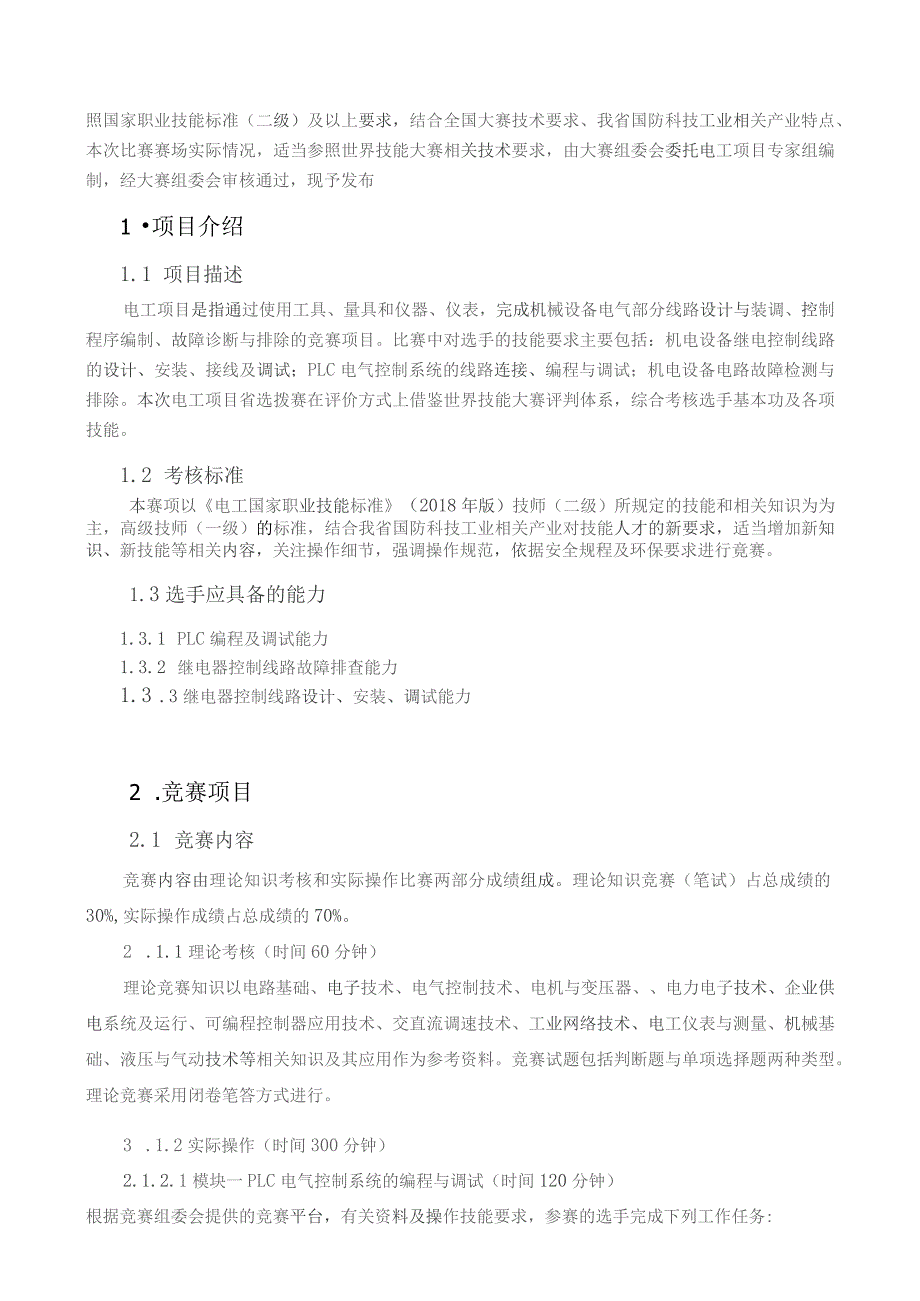

2、+，+，*，*,，+，+，*，*,，,，,，+”，,，,.,，,，+，,，,，*，138. 2选手注意事项,+，*+，*,，,*+，*,，,+，*,+,，*，,，,*+*,，,*+-，,*,，,*，*,，,*,，“*,，*,，137.健康、安全和环保要求147.1 赛场安全147. 2安全操作规程149. 3环境保护1510. 4选手需自备的防护装备1511. 5选手禁止携带易燃易爆物品168.附录机电设备线路故障诊断竞赛设备资料17根据四川省委军民融合办、四川省人力资源和社会保障厅的精神。本次大赛电工项目技术文件按照国家职业技能标准（二级）及以上要求，结合全国大赛技术要求、我省国防科技工业相
3、关产业特点、本次比赛赛场实际情况，适当参照世界技能大赛相关技术要求，由大赛组委会委托电工项目专家组编制，经大赛组委会审核通过，现予发布1 项目介绍1.1 项目描述电工项目是指通过使用工具、量具和仪器、仪表，完成机械设备电气部分线路设计与装调、控制程序编制、故障诊断与排除的竞赛项目。比赛中对选手的技能要求主要包括：机电设备继电控制线路的设计、安装、接线及调试；PLC电气控制系统的线路连接、编程与调试；机电设备电路故障检测与排除。本次电工项目省选拨赛在评价方式上借鉴世界技能大赛评判体系，综合考核选手基本功及各项技能。1.2 考核标准本赛项以电工国家职业技能标准（2018年版）技师（二级）所规定的技
4、能和相关知识为为主，高级技师（一级）的标准，结合我省国防科技工业相关产业对技能人才的新要求，适当增加新知识、新技能等相关内容，关注操作细节，强调操作规范，依据安全规程及环保要求进行竟赛。1.3选手应具备的能力1.3.1 PLC编程及调试能力1.3.2 继电器控制线路故障排查能力1.3 .3继电器控制线路设计、安装、调试能力2 .竞赛项目2.1 竞赛内容竞赛内容由理论知识考核和实际操作比赛两部分成绩组成。理论知识竞赛（笔试）占总成绩的30%,实际操作成绩占总成绩的70%。2 .1.1理论考核（时间60分钟）理论竞赛知识以电路基础、电子技术、电气控制技术、电机与变压器、电力电子技术、企业供电系统及
5、运行、可编程控制器应用技术、交直流调速技术、工业网络技术、电工仪表与测量、机械基础、液压与气动技术等相关知识及其应用作为参考资料。竞赛试题包括判断题与单项选择题两种类型。理论竞赛采用闭卷笔答方式进行。3 .1.2实际操作（时间300分钟）2.1.2.1模块一PLC电气控制系统的编程与调试（时间120分钟）根据竞赛组委会提供的竞赛平台，有关资料及操作技能要求，参赛的选手完成下列工作任务:1）按照任务书要求，分析控制功能；2）根据控制功能完成IO分配及输入输出连接，编写PLC（三菱FX3U-48MR）控制程序;3）完成竞赛设备的整体系统调试，实现任务书要求的各项功能；4）操作过程要求按照操作规程、
6、安全文明生产进行。2.1.2.2模块二继电控制线路的设计与安装、调试（时间150分钟）根据竞赛组委会提供的竞赛平台，有关资料及操作技能要求，参赛的选手完成下列工作任务：1）根据任务要求完成电气线路的设计；2）根据任务要求完成电气电路的线槽的安装；3）根据任务要求完成电气电路的元件的安装；4）根据任务要求完成电气电路的连接及调试；5）操作过程要求按照操作规程、安全文明生产进行；2.1.2.3模块三机电设备线路故障诊断（时间30分钟）根据竞赛组委会提供的有关资料及操作技能要求，参赛的选手完成下列工作任务：1）按照工作任务书要求，对电路进行分析测试，在电路原理图纸上标出故障点的位置和类型:2）操作过
7、程要求按照操作规程、安全文明生产进行。2.2竞赛分值比重考核项目考核范围考核内容及要求比重理论知识理论知识电工相关的理论知识电工相关的理论知识30%实际操作模块一PLC电气控制系统的编程与调试PLC1（）分配及输入输出连接，编程及调试IO分配合理、外部接线正确、控制程序能实现控制要求25%模块二继电控制线路的设计与安装、调试设计电气原理图，合理安排元件布局并安装元件，按工艺要求布线和接线。电路连接、布线符合工艺要求、安全要求和技术要求；线号齐全；线槽安装符合要求一30%模块三机电设备线路故障诊断故障分析、修复及设备检修技能在电气控制线路板上，根据故障现象进行分析、检测及排除故障1至3个，并在电
8、路原理图纸上标出故障点的位置，说明故障原因。10%安全文明遵守维修电工的安全操作规程工作服符合要求，考试完毕应保持器材、工具完好无损，保持工位整洁卫生，无违反安全操作规程和事故发生。5%2.3竞赛时间安排（具体时间可能有所调整）时间安排内容安排备注第一天下午选手报到、熟悉赛场各队领队及选手第一天下午理论考试全部选手第二天早上抽取轮次和工位号全部选手第二天上午模块二继电控制线路的设计与安装、调试（比赛、评分）全部选手第二天下午上半场模块一PLC电气控制系统的编程与调试（比赛、评分）A组选手模块三机电设备线路故障诊断（比赛、评分）B组选手第二天下午下半场模块三机电设备线路故障诊断（比赛、评分）A组
9、选手模块一PLC电气控制系统的编程与调试（比赛、评分）B组选手3.评判标准3.1 评判流程第一步：功能评分：第二步：专业技术规范评分。3.2 2评判方法及名次排列模块一PLC电气控制系统的编程与调试项目；项目的所有功能评判时，每一评判小组至少有3人组成，负责下达操作指令、监督选手操作、查看测试结果并且记录选手成绩。模块二继电控制线路的设计与安装、调试项目根据任务书控制要求评判系统功能。项目的所有功能评判时，每一评判小组至少有3人组成，负责下达操作指令、监督选手操作、查看测试结果并且记录选手成绩。模块三机电设备线路故障诊断项目经裁判允许，在保证安全情况下可以通电，选手熟悉正常设备后每次检测设备中
10、可以定位一个故障点并在答题纸上说明故障点位置及故障类型，每一个故障点检测不限时，共计1-3个故障点，所有故障点标注完成后可提交结果，该竞赛总时长不能超过0.5小时。裁判组完成按赛位号登记的竞赛成绩登记汇总后，在全体裁判的监督下解密，产生竞赛选手成绩汇总表。选手名次按比赛成绩从高到低排列；比赛成绩相同，实操成绩高着的名次在前；理论成绩和实操成绩都相同时，完成工作任务所用时间少的名次在前；前述各项成绩相同的，名次并列。3.3 裁判员在评判工作中的任务3. 3,1.发出正确指令给选手；3. 3.2.记录选手操作过程中碰到的相关问题；3. 3.3.记录违规事项并及时提醒选手避免再次出现;3. 3.4.
11、参加评判，查看测试结果，记录选手成绩。3. 3.5.裁判员在评判中的纪律和要求3. 3.6.耐心并清晰、明确地告知选手操作指令；3. 3.7.认真监督选手操作过程：3. 3.8.认真并客观记录选手成绩；3. 3.9.公平并公正对待每一位参赛选手。3. 4裁判员组成和分工裁判组实行“裁判长负责制。设裁判长1名，全面负责赛项的裁判分工、裁判评分审核、处理比赛中出现的争议问题等工作。裁判组设裁判若干名。负责按照评分细则（评分表）现场对参赛选手进行过程评分和结果评分。裁判员对自己代表队的选手执行回避原则，在评判时不能对本代表队进行评分。此外，比赛正式开展期间，裁判员均不得和自己代表队的选手进行任何交流
12、。选手比赛时，工位随机抽签决定。裁判长根据选手比赛的工位抽签情况和比赛进行过程，按照回避原则指定裁判员承担相应的执裁任务，组建裁判组完成评分工作。3. 4.1裁判长裁判长按照本项目技术文件，对裁判员进行培训和工作分工，带领裁判员对本项目比赛设备设施和现场布置情况进行检验；组织选手进行安全培训并熟悉赛场及设备，保障所有选手在比赛前掌握必备的安全知识和安全操作规范；比赛期间组织裁判员执裁，并按照相关要求和程序，处理项目内出现的问题；组织统计、汇总并及时录入大赛成绩等工作；赛后组织开展技术点评。裁判长应公平公正组织执裁工作。3.4.2裁判员裁判人员需在本项目领域有工作经验、大赛管理或执裁经验。赛前需
13、参加技术规则培训,掌握大赛技术规则、项目技术文件等要求。裁判员应服从本项目裁判长的工作安排，诚实、客观和公正执裁。检录组：主要负责选手的检录、核实证件身份。监考组：主要负责竞赛现场监考工作和安全巡查，做好维护赛场纪律；记录赛场情况，做好监考记录:纠正选手违规行为，并对情节严重者及时向裁判长报告作好记录并给出处罚结果；记录每位选手的实际工作时间。评判组：负责功能的评判、成绩复核和汇总工作。3.4.3场地经理和技术保障人员本项目设场地经理1名、技术保障人员若干名。场地经理由场地设备专家担任，根据竞赛的具体需要，组织技术保障人员承担本项目竞赛区域内设备设施、工具材料等保障工作，保障大赛系统正常使用。
14、4.竞赛样题模块一PLC电气控制系统的编程与调试请阅读以下说明及要求，并在规定时间内完成相关任务（一）设备情况简介现有一皮带运输机传输系统，由4台电动机拖动，分别为Ml、M2、M3、M4。启动时按下启动按钮，皮带运输电动机M4启动，延时5秒后M3启动，再延时4秒，M2启动，再延时3秒，Ml启动。停止时，按下停止按钮，皮带运输电动机Ml立即停止，延时5秒M2停止，再延时4秒M3停止，再延时3秒M4停止。（一）设备的动作和控制要求1 .皮带运输机传输系统由四台电动机Ml,M2,M3,M4带动。自动启动顺序M4、M3、M2、Ml（分别间隔5s,4s,3s）自动停止顺序Ml、M2、M3、M4（分别间隔5s,4s,3s）2 .当某条皮带机发生过载故障时，该皮带机及其前面的皮带机立即停止，而其后的皮带机则待料运完后才停止。例如：M2出故障，M2和MI立即停止，经4s延时后，M3停，再经过3s,M4停。3 .当皮带输送机M2发生过载时，过载触点动作（开关1接通，常开触点接通），当皮带输送机M3发生过载时，过载触点动作（开关2接通，常开触点接通），当皮带输送机M4发生过载时，过载触点动作（开关3接通，常开触点接通）。只有当开关1、开关2、开关3均复位后，按下启动按
