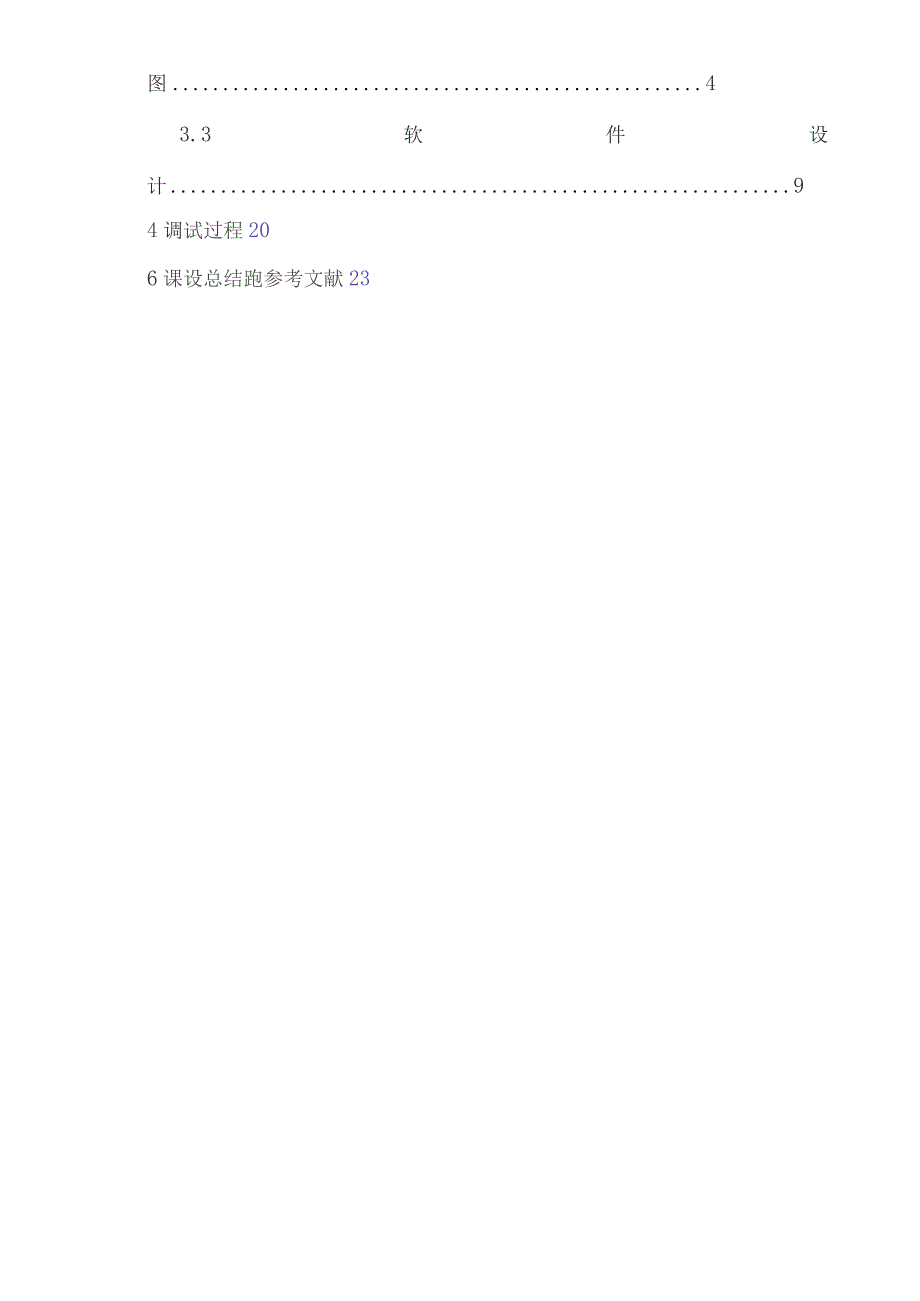

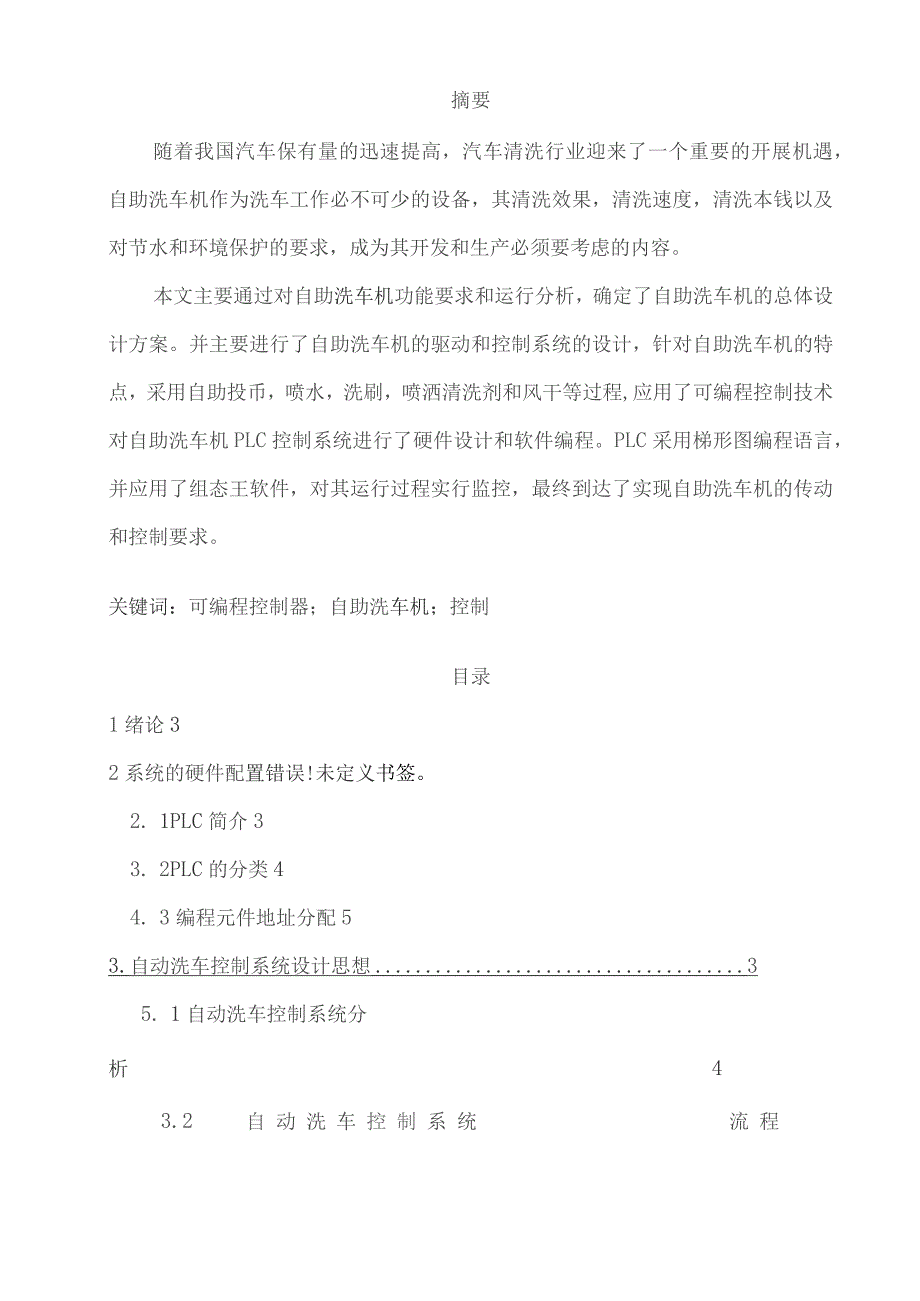

1、摘要随着我国汽车保有量的迅速提高，汽车清洗行业迎来了一个重要的开展机遇，自助洗车机作为洗车工作必不可少的设备，其清洗效果，清洗速度，清洗本钱以及对节水和环境保护的要求，成为其开发和生产必须要考虑的内容。本文主要通过对自助洗车机功能要求和运行分析，确定了自助洗车机的总体设计方案。并主要进行了自助洗车机的驱动和控制系统的设计，针对自助洗车机的特点，采用自助投币，喷水，洗刷，喷洒清洗剂和风干等过程,应用了可编程控制技术对自助洗车机PLC控制系统进行了硬件设计和软件编程。PLC采用梯形图编程语言，并应用了组态王软件，对其运行过程实行监控，最终到达了实现自助洗车机的传动和控制要求。关键词：可编程控制器；

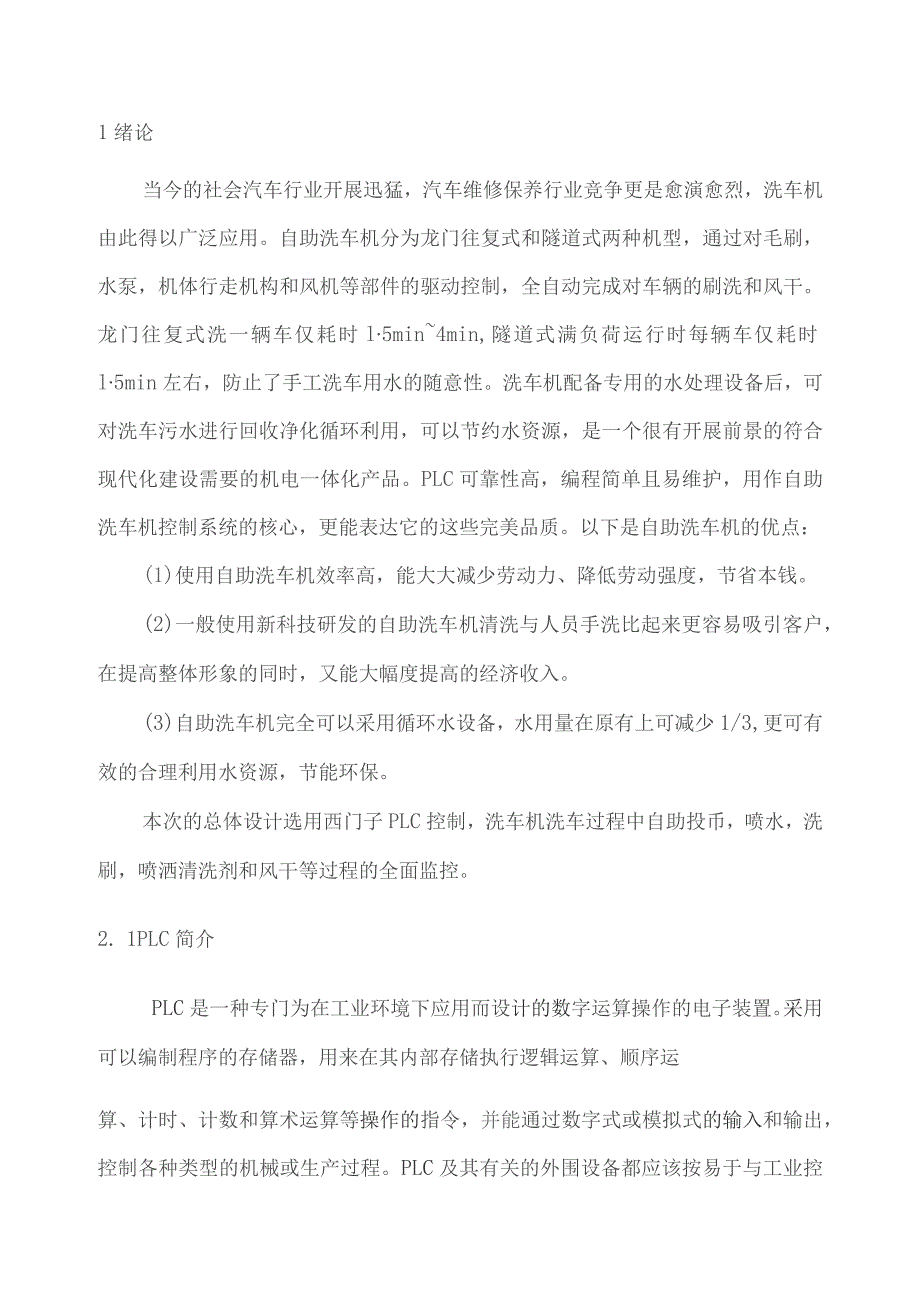

2、自助洗车机；控制目录1绪论32系统的硬件配置错误!未定义书签。2. 1PLC简介33. 2PLC的分类44. 3编程元件地址分配53.自动洗车控制系统设计思想345. 1自动洗车控制系统分析3.2自 动 洗 车 控 制 系 统流 程图43.3软件设计94调试过程206课设总结跑参考文献231绪论当今的社会汽车行业开展迅猛，汽车维修保养行业竞争更是愈演愈烈，洗车机由此得以广泛应用。自助洗车机分为龙门往复式和隧道式两种机型，通过对毛刷，水泵，机体行走机构和风机等部件的驱动控制，全自动完成对车辆的刷洗和风干。龙门往复式洗一辆车仅耗时l5min4min,隧道式满负荷运行时每辆车仅耗时l5min左右，防
3、止了手工洗车用水的随意性。洗车机配备专用的水处理设备后，可对洗车污水进行回收净化循环利用，可以节约水资源，是一个很有开展前景的符合现代化建设需要的机电一体化产品。PLC可靠性高，编程简单且易维护，用作自助洗车机控制系统的核心，更能表达它的这些完美品质。以下是自助洗车机的优点：(1)使用自助洗车机效率高，能大大减少劳动力、降低劳动强度，节省本钱。(2)一般使用新科技研发的自助洗车机清洗与人员手洗比起来更容易吸引客户，在提高整体形象的同时，又能大幅度提高的经济收入。(3)自助洗车机完全可以采用循环水设备，水用量在原有上可减少1/3,更可有效的合理利用水资源，节能环保。本次的总体设计选用西门子PLC
4、控制，洗车机洗车过程中自助投币，喷水，洗刷，喷洒清洗剂和风干等过程的全面监控。2. 1PLC简介PLC是一种专门为在工业环境下应用而设计的数字运算操作的电子装置。采用可以编制程序的存储器，用来在其内部存储执行逻辑运算、顺序运算、计时、计数和算术运算等操作的指令，并能通过数字式或模拟式的输入和输出，控制各种类型的机械或生产过程。PLC及其有关的外围设备都应该按易于与工业控制系统形成一个整体，易于扩展其功能的原那么而设计。具有可靠性高，抗干扰能力强；配套齐全，功能完善，适用性强；易学易用，深受工程技术人员欢送；系统的设计、建造工作量小，维护方便，容易改造;体积小，重量轻，能耗低等特点。广泛应用于钢
5、铁、石油、化工、电力、建材、机械制造、汽车、轻纺、交通运输、环保及文化娱乐等各个行业。3. 2PLC的分类世界上PLC产品可按地域分成三大流派：一个流派是美国产品，一个流派是欧洲产品，一个流派是日本产品。美国和欧洲的PLC技术是在相互隔离情况下独立研究开发的，因此美国和欧洲的PLC产品有明显的差异性。而日本的PLC技术是由美国引进的，对美国的PLC产品有一定的继承性，但日本的主推产品定位在小型PLC上。美国和欧洲以大中型PLC而闻名，而日本那么以小型PLC著称。本次课设综合实验台及其性能指标，最后决定采用西门子PLCS7-200系列。以下为西门子PLC系列产品简介：西门子PLC主要产品是S5、
6、S7系列。在S5系列中,S5-90U.S-95U属于微型整体式PLC；S5-100U是小型模块式PLC,最多可配置到256个I/O点;S5T15U是中型PLC,最多可配置到1024个I/O点；S5T15UH是中型机，它是由两台SS-115U组成的双机冗余系统；S5T55U为大型机，最多可配置到4096个I/O点,模拟量可达300多路;SS-155H是大型机，它是由两台S5T55U组成的双机冗余系统。而S7系列是西门子公司在S5系列PLC根底上近年推出的新产品，其性能价格比高，其中S7-200系列属于微型PLC、S7-300系列属于中小型PLC、S7-400系列属于中高性能的大型PLCo2. 3
7、编程元件地址分配根据要求，本次课程设计投币100元自助洗车机。有3个投币孔，分别为5元、10元及50元3种，当投币合计100元时，按启动开关洗车机开始动作，启动灯亮起。洗车机动作流程：1）按下启动开关之后，洗车机开始往右移，喷水设备开始喷水，刷子开始洗刷。2）洗车机右移到达右极限开关后，开始往左移，喷水机及刷子继续动作。3）洗车机左移到达左极限开关后，开始往右移，喷水机及刷子停止动作，清洁剂设备开始动作一一喷洒清洁剂。4）洗车机右移到达右极限开关后，开始往左移，继续喷洒清洁剂。5）洗车机左移到达左极限开关后，开始往右移，清洁剂停止喷洒，当洗车机往朽移3s后停止，刷子开始洗刷。6）刷子洗刷5s后
8、停止，洗车机继续往右移，右移3s后，洗车机停止,刷子又开始洗刷5s后停止，洗车机继续往右移，到达右极限开关停止，然后往左移。7）洗车机往左移3s后停止，刷子开始洗刷5s后停止，洗车机继续往左移3s后停止，刷子开始洗刷5s后停止，洗车机继续往左移，直到碰到左极限开关后停止，然后往右移。8）洗车机开始往右移，并喷洒清水与洗刷动作，将车洗干净，当碰到右极限开关时，洗车机停止前进并往左移，喷洒清水及刷子洗刷继续动作，直到碰到左极限开关后停止，并开始往右移。9）洗车机往右移，风扇设备动作将车吹干，碰到右极限开关时，洗车机停止并往左移，风扇继续吹干动作，直到碰到左极限开关，那么洗车整个流程完成，启动灯熄灭
9、。表iI/O分配表输入信号信号元件及作用10.0左极限开关10.I投币5元按钮10.2投币10元按钮10.3投币50元按钮10.4启动开关10.5投钱复位按钮10.6右极限开关10.7复位按钮Q0.0右移Q0.1左移Q0.2喷水Q0.3刷子洗刷QO. 4喷洒清洁剂Q0.5风扇吹干Q0.6复位灯3.自动洗车控制系统设计思想3.1 自动洗车控制系统分析洗车机的主运动是左右循环运动由左右行程开关控制，同时不同循环次序伴随不同的其它动作，如喷水、刷洗、喷洒清洁剂及风扇吹干动作等。系统还采用了复位设计，如在洗车过程中由其它原因使洗车停止在非原点的其它位置，那么需要手动对其进行复位，到位时复位灯亮，此时才
10、可以启动，否那么启动无效，洗车机经启动后可自动完成洗车动作后自行停止，也可在需要时手动停止。洗车机第一次右移时有喷水及刷洗动作，到达右极限使右极限开关动作从而控制洗车机左移，而喷水及刷洗继续，直到碰到左极限开关。洗车机第二次右移时，喷水停止、刷子动作及清洁剂开始喷洒，直到右极限行程开关动作，洗车机左移清洁剂继续喷洒，直到使左极限开关动作。洗车机第三次右移时，洗车机右移3s停止，刷子刷洗5s,连续两次后继续右移，直到碰到右极限开关，其中，洗车机右移及刷子刷洗由接通延时计时器T37和T38形成的震荡电路控制，直到碰到右极限开关后通过互锁使刷子动作电路断开，刷子停止工作。此时洗车机左移，进行和上次右
11、移时同样的动作，直到碰到左极限行程开关。洗车机第四次右移，喷洒清水及刷子动作，直到碰到右极限开关。洗车左移同时喷水刷洗继续直到喷到左极限开关喷水刷洗停止。洗车机第五次右移，风扇开始动作，直到碰到右极限开关，洗车机左移风扇继续动作。洗车机左移直到碰到左极限开关，控制整个设备停止，洗车机完成洗车。3.2 自动洗车控制系统流程图洗车左移，继续喷清洁剂3. 3软件设计第一局部：投币程序（网络网络6）将MWIO中的总钱数与100元比拟，大于100元，按启动开关，启动灯亮第二局部：洗车程序（网络厂网络40）复位程序（网络41网络43）4调试过程为了准确发现系统存在的问题，需要进行系统调试，调试的顺序按照先
12、硬件后软件，先局部后整体的顺序来完成。（一）硬件调试系统的硬件安装过程及针对各单元模块的硬件电路调试，检验其是否符合设计初衷，能否到达相应指标。硬件调试主要包括按键电路的调试、驱动电路的调试、电源局部的调试几局部。为保证整个系统能够正常工作，首先要保证电源系统正常工作。其次是驱动电路的调试，这一局部调试主要是I/O口的检查。调试的关键在于确定数码管电路连接是否正确。再次是按键电路的调试，这一局部主要是按钮是否对应好，接线是否正常，特别是相关复位按钮。最后是洗车局部的调试，这一局部占了设备的绝大局部。（二）软件调试本局部主要介绍了自助洗车机控制系统的软件调试过程，检验其是否符合设计初衷，能否到达
13、相应的指标。首先是投币子程序的调试，这一局部的调试的关键是投币时程序是否能得到信号，在满足条件的情况下能否得到响应等。最后是主程序的调试，通过假定输入一定的初值看看程序运行是否正常。（三）整机调试整个系统调试顺序按照先硬件后软件，先局部后全部的顺序调试,当软件与硬件都调试无误之后，就可以整机调试，整机调试也就是整个系统设计的功能测试。第四章变频器局部为了控制交流电梯，提高电能利用率，使自动电梯的运行更加平安稳定,须配合变频器对自动电梯进行控制。变频器是通过轻负载降压实现节能的，安装变频器的电动机所带的机械负载，如风机、水泵并不是经常工作在满载情况下，当系统要求机械负载不在额定负载运行时，可以通
14、过变频调节电动机的转速，使得电动机输出的功率能满足系统的要求，而不必通过风机的动叶、水泵出口的调节门的节流进行调节，降低了系统的节流损失。另外，变频器可以改变电动机的无功损耗，改善启动条件，提高功率因素，可以降低无功功率传递而引起的有功损耗，这对节能也是存在一定意义的。1、变频器原理变频器主要由整流（交流变直流）、滤波、再次整流（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成的。变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。主电路是给异步电动机提供调压调频电源的电力变换局部，变频器的主电路大体上可分为两类：电压型、电流型。我们现在使用的变频器主要采用交
