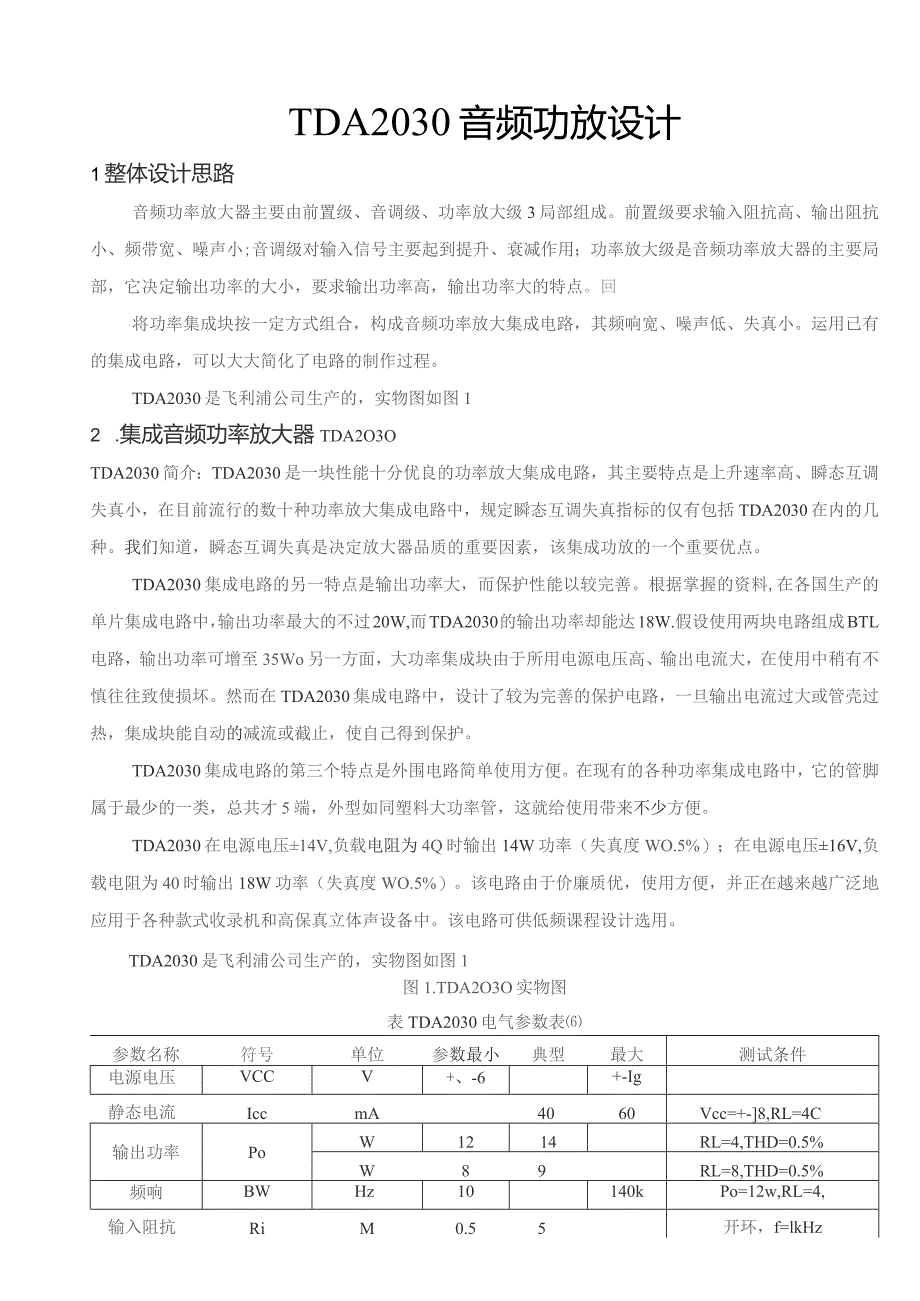

基于TDA2030的音频功放设计.docx_第1页
第1页 / 共3页

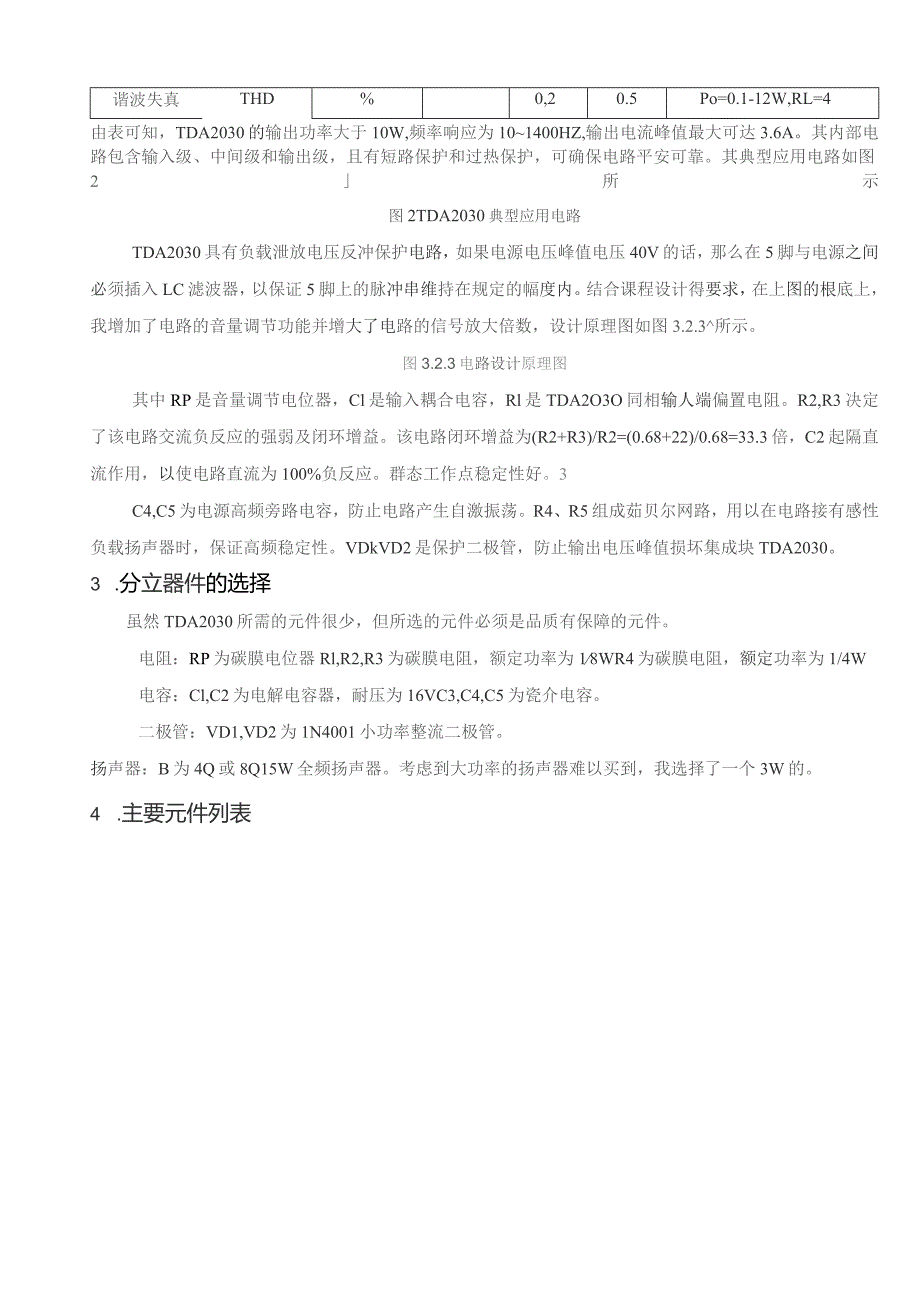

基于TDA2030的音频功放设计.docx_第2页
第2页 / 共3页

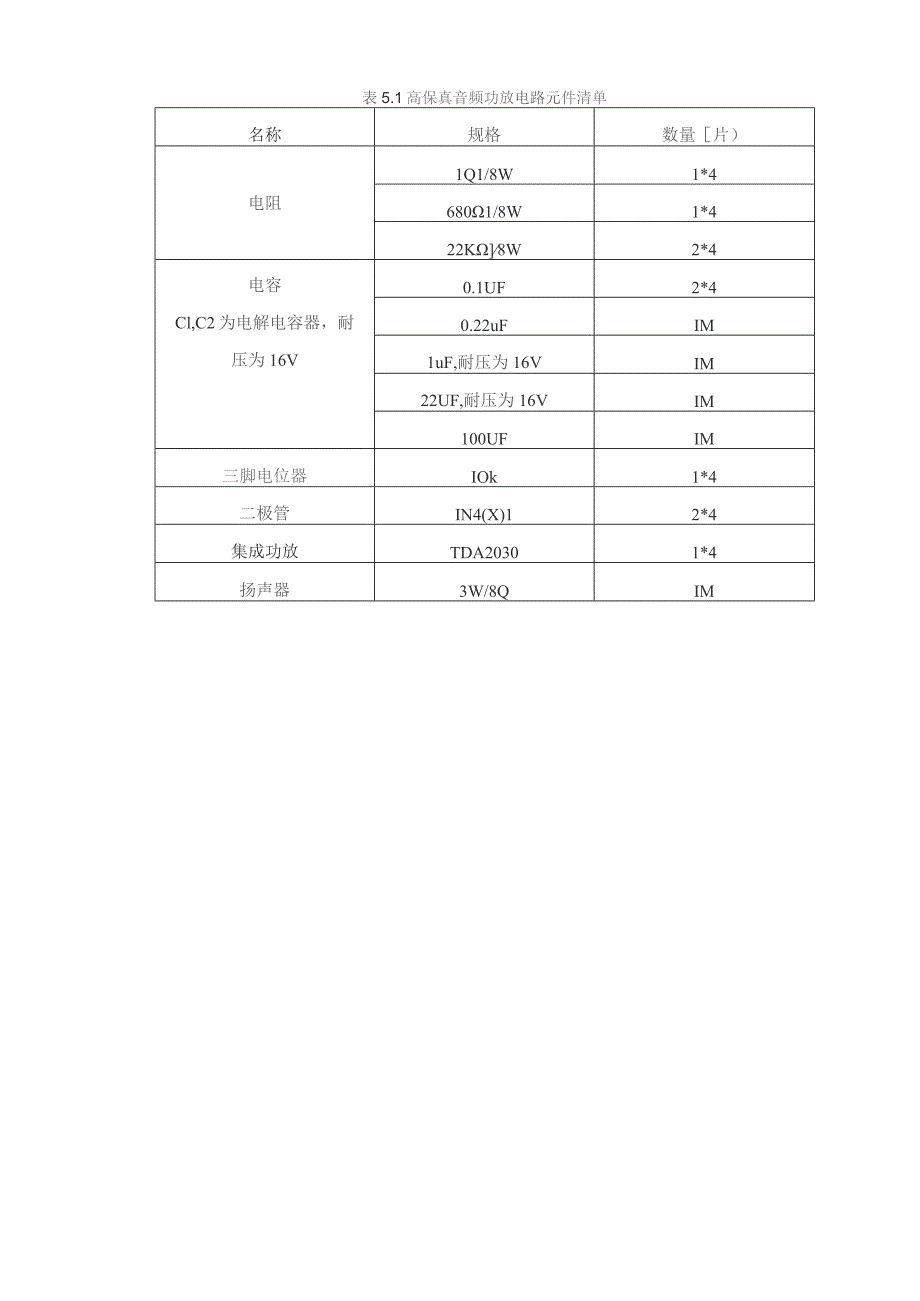

基于TDA2030的音频功放设计.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《基于TDA2030的音频功放设计.docx》由会员分享,可在线阅读,更多相关《基于TDA2030的音频功放设计.docx(3页珍藏版)》请在第壹文秘上搜索。

1、TDA2030音频功放设计1整体设计思路音频功率放大器主要由前置级、音调级、功率放大级3局部组成。前置级要求输入阻抗高、输出阻抗小、频带宽、噪声小;音调级对输入信号主要起到提升、衰减作用;功率放大级是音频功率放大器的主要局部,它决定输出功率的大小,要求输出功率高,输出功率大的特点。回将功率集成块按一定方式组合,构成音频功率放大集成电路,其频响宽、噪声低、失真小。运用已有的集成电路,可以大大简化了电路的制作过程。TDA2030是飞利浦公司生产的,实物图如图12 .集成音频功率放大器TDA2O3OTDA2030简介:TDA2030是一块性能十分优良的功率放大集成电路,其主要特点是上升速率高、瞬态互

2、调失真小,在目前流行的数十种功率放大集成电路中,规定瞬态互调失真指标的仅有包括TDA2030在内的几种。我们知道,瞬态互调失真是决定放大器品质的重要因素,该集成功放的一个重要优点。TDA2030集成电路的另一特点是输出功率大,而保护性能以较完善。根据掌握的资料,在各国生产的单片集成电路中,输出功率最大的不过20W,而TDA2030的输出功率却能达18W.假设使用两块电路组成BTL电路,输出功率可增至35Wo另一方面,大功率集成块由于所用电源电压高、输出电流大,在使用中稍有不慎往往致使损坏。然而在TDA2030集成电路中,设计了较为完善的保护电路,一旦输出电流过大或管壳过热,集成块能自动的减流或

3、截止,使自己得到保护。TDA2030集成电路的第三个特点是外围电路简单使用方便。在现有的各种功率集成电路中,它的管脚属于最少的一类,总共才5端,外型如同塑料大功率管,这就给使用带来不少方便。TDA2030在电源电压14V,负载电阻为4Q时输出14W功率(失真度WO.5%);在电源电压16V,负载电阻为40时输出18W功率(失真度WO.5%)。该电路由于价廉质优,使用方便,并正在越来越广泛地应用于各种款式收录机和高保真立体声设备中。该电路可供低频课程设计选用。TDA2030是飞利浦公司生产的,实物图如图1图1.TDA2O3O实物图表TDA2030电气参数表参数名称符号单位参数最小典型最大测试条件

4、电源电压VCCV+、-6+-Ig静态电流IccmA4060Vcc=+-8,RL=4C输出功率PoW1214RL=4,THD=0.5%W89RL=8,THD=0.5%频响BWHz10140kPo=12w,RL=4,输入阻抗RiM0.55开环,f=lkHz谐波失真THD%0,20.5Po=0.1-12W,RL=4由表可知,TDA2030的输出功率大于10W,频率响应为101400HZ,输出电流峰值最大可达3.6A。其内部电路包含输入级、中间级和输出级,且有短路保护和过热保护,可确保电路平安可靠。其典型应用电路如图2所示图2TDA2030典型应用电路TDA2030具有负载泄放电压反冲保护电路,如果电

5、源电压峰值电压40V的话,那么在5脚与电源之间必须插入LC滤波器,以保证5脚上的脉冲串维持在规定的幅度内。结合课程设计得要求,在上图的根底上,我增加了电路的音量调节功能并增大了电路的信号放大倍数,设计原理图如图3.2.3所示。图3.2.3电路设计原理图其中RP是音量调节电位器,Cl是输入耦合电容,Rl是TDA2O3O同相输人端偏置电阻。R2,R3决定了该电路交流负反应的强弱及闭环增益。该电路闭环增益为(R2+R3)/R2=(0.68+22)/0.68=33.3倍,C2起隔直流作用,以使电路直流为100%负反应。群态工作点稳定性好。3C4,C5为电源高频旁路电容,防止电路产生自激振荡。R4、R5

6、组成茹贝尔网路,用以在电路接有感性负载扬声器时,保证高频稳定性。VDkVD2是保护二极管,防止输出电压峰值损坏集成块TDA2030。3 .分立器件的选择虽然TDA2030所需的元件很少,但所选的元件必须是品质有保障的元件。电阻:RP为碳膜电位器Rl,R2,R3为碳膜电阻,额定功率为18WR4为碳膜电阻,额定功率为1/4W电容:Cl,C2为电解电容器,耐压为16VC3,C4,C5为瓷介电容。二极管:VD1,VD2为1N4001小功率整流二极管。扬声器:B为4Q或8Q15W全频扬声器。考虑到大功率的扬声器难以买到,我选择了一个3W的。4 .主要元件列表表5.1高保真音频功放电路元件清单名称规格数量片)电阻1Q1/8W1*46801/8W1*422K8W2*4电容Cl,C2为电解电容器,耐压为16V0.1UF2*40.22uFIM1uF,耐压为16VIM22UF,耐压为16VIM100UFIM三脚电位器IOk1*4二极管IN4(X)12*4集成功放TDA20301*4扬声器3W/8QIM
