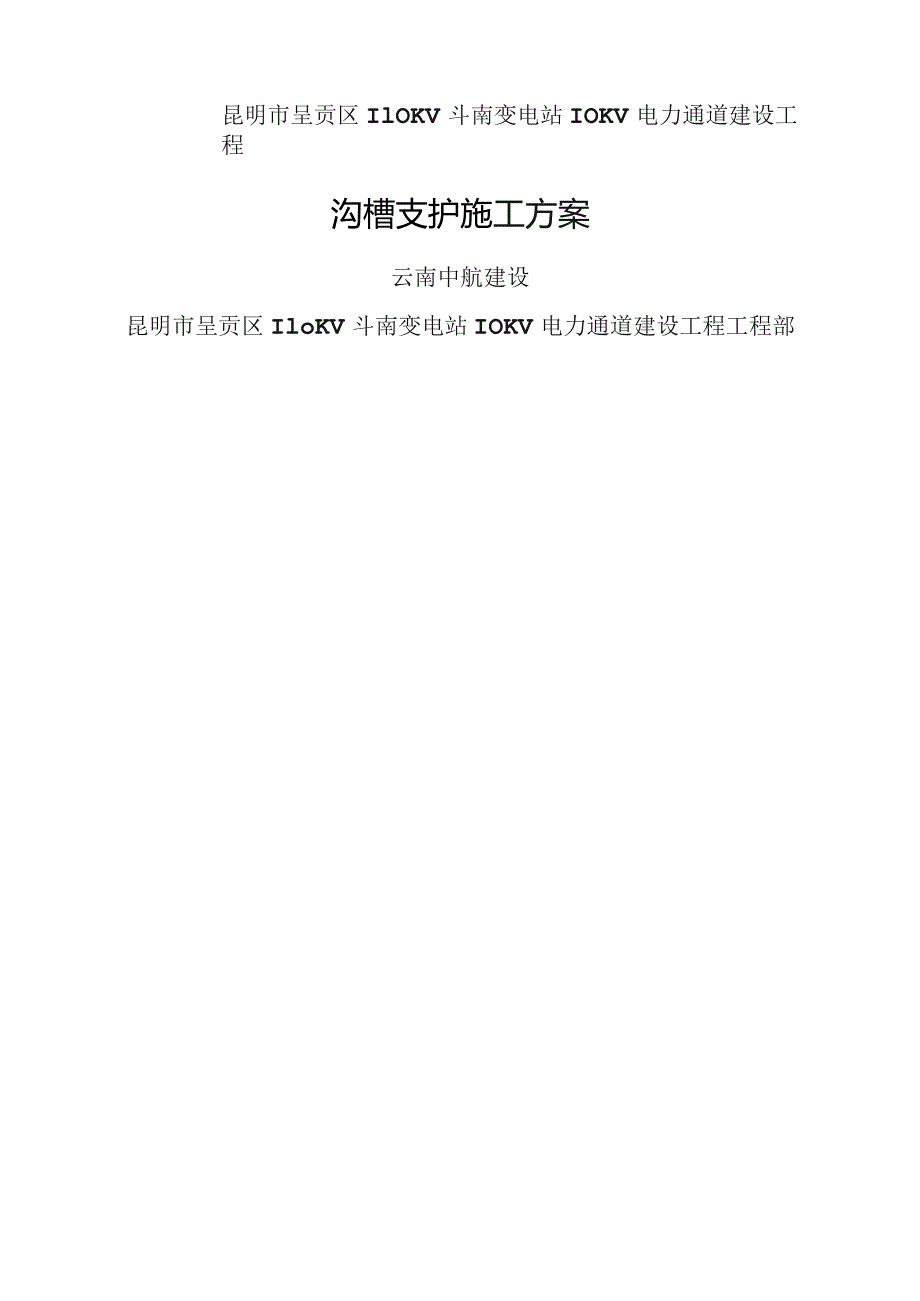

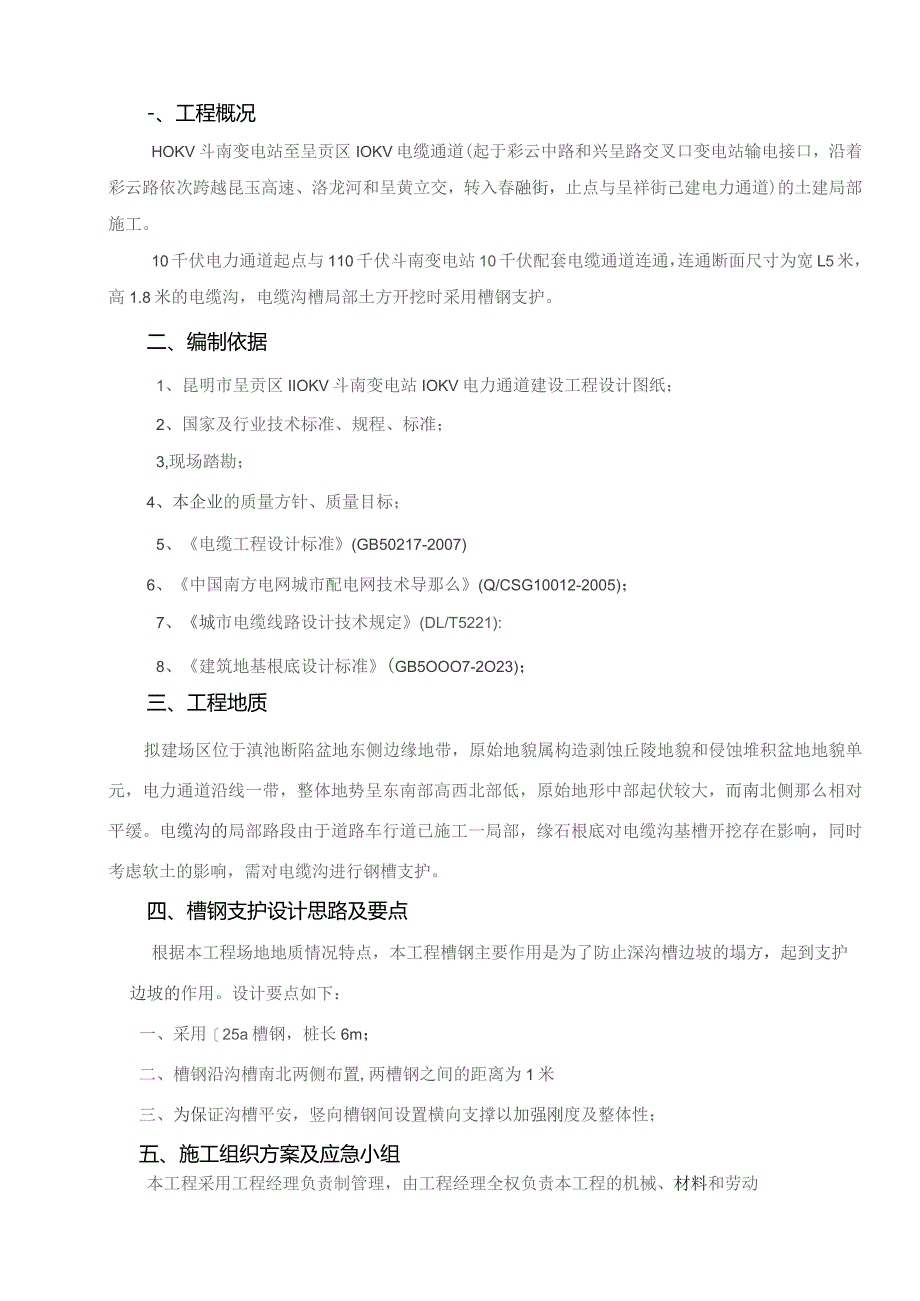

1、昆明市呈贡区IlOKV斗南变电站IOKV电力通道建设工程沟槽支护施工方案云南中航建设昆明市呈贡区IloKV斗南变电站IOKV电力通道建设工程工程部-、工程概况HOKV斗南变电站至呈贡区IOKV电缆通道(起于彩云中路和兴呈路交叉口变电站输电接口，沿着彩云路依次跨越昆玉高速、洛龙河和呈黄立交，转入春融街，止点与呈祥街己建电力通道)的土建局部施工。10千伏电力通道起点与110千伏斗南变电站10千伏配套电缆通道连通，连通断面尺寸为宽L5米，高1.8米的电缆沟，电缆沟槽局部土方开挖时采用槽钢支护。二、编制依据1、昆明市呈贡区IIOKV斗南变电站IOKV电力通道建设工程设计图纸；2、国家及行业技术标准、规
2、程、标准；3,现场踏勘；4、本企业的质量方针、质量目标；5、电缆工程设计标准(GB50217-2007)6、中国南方电网城市配电网技术导那么(Q/CSG10012-2005)；7、城市电缆线路设计技术规定(DL/T5221):8、建筑地基根底设计标准(GB5OOO7-2O23)；三、工程地质拟建场区位于滇池断陷盆地东侧边缘地带，原始地貌属构造剥蚀丘陵地貌和侵蚀堆积盆地地貌单元，电力通道沿线一带，整体地势呈东南部高西北部低，原始地形中部起伏较大，而南北侧那么相对平缓。电缆沟的局部路段由于道路车行道已施工一局部，缘石根底对电缆沟基槽开挖存在影响，同时考虑软土的影响，需对电缆沟进行钢槽支护。四、槽钢

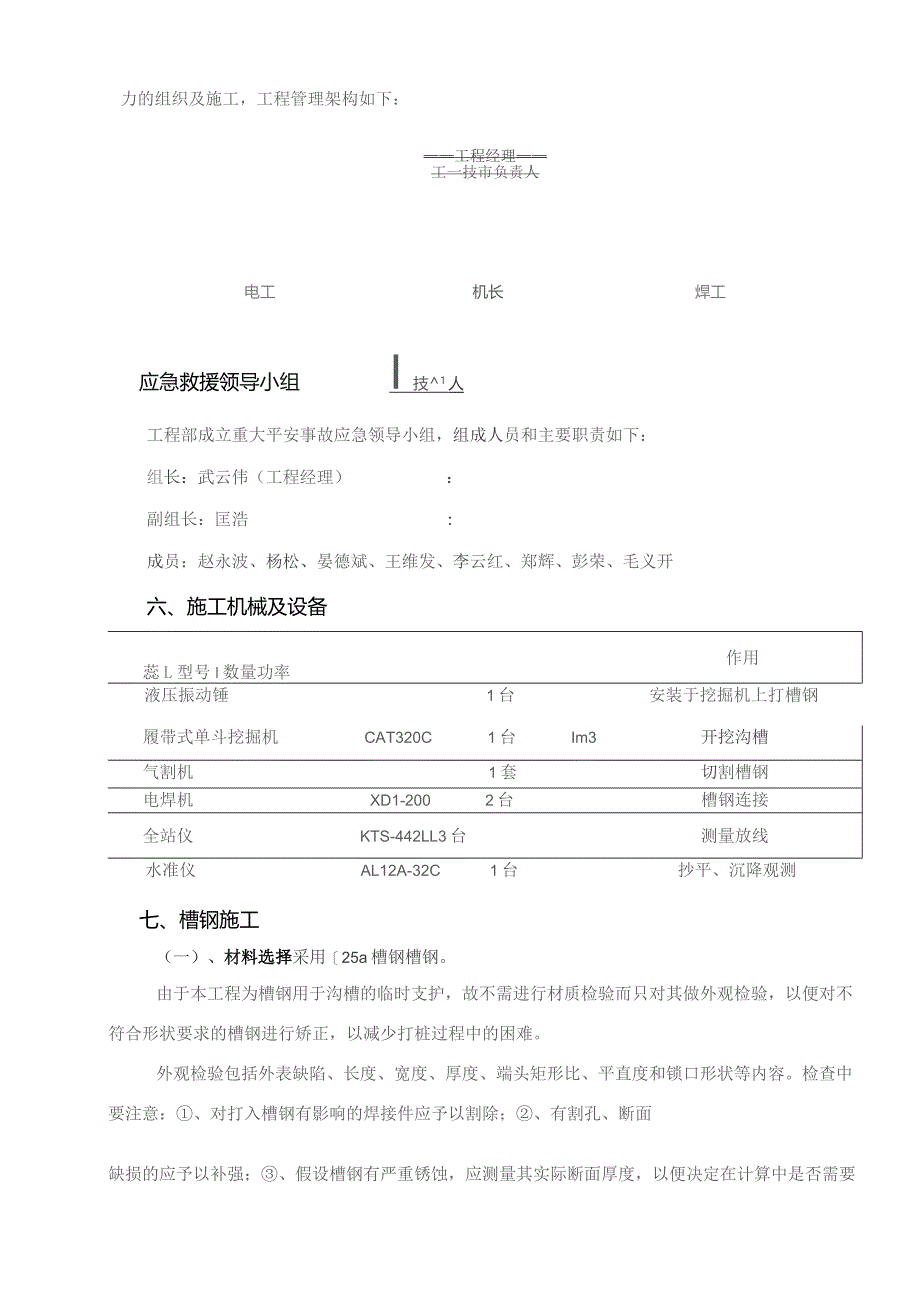

3、支护设计思路及要点根据本工程场地地质情况特点，本工程槽钢主要作用是为了防止深沟槽边坡的塌方，起到支护边坡的作用。设计要点如下：一、采用25a槽钢，桩长6m；二、槽钢沿沟槽南北两侧布置,两槽钢之间的距离为1米三、为保证沟槽平安，竖向槽钢间设置横向支撑以加强刚度及整体性；五、施工组织方案及应急小组本工程采用工程经理负责制管理，由工程经理全权负责本工程的机械、材料和劳动力的组织及施工，工程管理架构如下：工程经理工一技市负责人电工机长焊工应急救援领导小组I技1人工程部成立重大平安事故应急领导小组，组成人员和主要职责如下：组长：武云伟（工程经理）：副组长：匡浩:成员：赵永波、杨松、晏德斌、王维发、李云红
4、、郑辉、彭荣、毛义开六、施工机械及设备蕊L型号I数量功率作用液压振动锤1台安装于挖掘机上打槽钢履带式单斗挖掘机CAT320C1台Im3开挖沟槽气割机1套切割槽钢电焊机XD1-2002台槽钢连接全站仪KTS-442LL3台测量放线水准仪AL12A-32C1台抄平、沉降观测七、槽钢施工（一）、材料选择采用25a槽钢槽钢。由于本工程为槽钢用于沟槽的临时支护，故不需进行材质检验而只对其做外观检验，以便对不符合形状要求的槽钢进行矫正，以减少打桩过程中的困难。外观检验包括外表缺陷、长度、宽度、厚度、端头矩形比、平直度和锁口形状等内容。检查中要注意：、对打入槽钢有影响的焊接件应予以割除；、有割孔、断面缺损的
5、应予以补强；、假设槽钢有严重锈蚀，应测量其实际断面厚度，以便决定在计算中是否需要折减。原那么上要对全部槽钢进行外观检查，对不符合要求的槽钢需进行矫正。（二）、槽钢吊运及堆放装卸槽钢宜采用两点吊。吊运时，每次起吊的槽钢根数不宜过多，并应注意保护锁口免受损伤，专人指挥。槽钢堆放的顺序、位置、方向和平面布置充分考虑到以后的施工方便。（三）、操做方法、基线确定：技术员在沟槽边定出轴线，留出以后施工需要的工作面，确定槽钢施工位置，本标段一边80cm。、定桩位。按顺序标明槽钢的具体桩位，洒灰线标明。（3）采用槽钢支护的沟槽采取两层开挖，第一层开挖至I米，第二层开挖至设计标高，如图Im槽钢打入位置沟槽4）槽
6、钢由装载机吊运至沟槽内。5）施工前对现场进行勘察，确定现场无管线及建筑物，用围挡对沟槽边缘进行封闭。（6）为便于施工，将槽钢下端制作成扁尖状，将桩夯入土中时，尽量保持桩的垂直并保持桩身在一条直线上。为保证支撑的稳定性，横向支撑与竖向支撑之间用焊接。竖向支撑之间间距为1m,横向支撑根据沟槽开挖深度放置，一般在，上部放置一个，在施工过程中可根据土的侧压力等因素随时调整横向支撑和竖向支撑之间间距。（7）施工完毕后即进行槽钢的拔除。工程场地局限，故须采用反铲挖掘机与振动锤配合来进行槽钢的拔除，即利用振动锤产生的强迫振动扰动土质，破坏槽钢周围土的粘聚力以克服拔桩阻力，依靠附加起吊力的作用将桩拔除。槽钢拔
7、除后留下的桩孔，必须即时用中粗砂做回填处理,八、沟槽监测措施(一)、基准网的建立为了科学地预测沟槽支护的稳定和周边环境的变化，及时预报和提供准确可靠的变形数据，因此建立沟槽支护施工变形与沉降观测网，定期进行变形沉降观测。(二)、沟槽支护变形观测(1)沟槽支护水平位移观测在沟槽边坡顶上布置基线(每沟槽边一条)，每条基线上设13个变形观测点，同时又作为沉降观测点。(2)沟槽支护沉降观测利用业主提供的高程系水准控制点或独立水准点作为沉降观测的起算点，与以上点联测，构成沟槽支护沉降观测网。九、质保证措施1、严格遵守和执行有关的施工质量标准。2、推行全面质量管理，建立质量保证体系，提高全员质量意识，确保
8、质量管理惯彻整个施工过程。坚持质量自检、互检、交接检三检制。3、实行质量管理工程部负责制，配置专职质检员，具体负责质量管理工作。严格按工程部管理体系进行施工管理。4、槽钢施打前必须进行选材，对有变形的进行矫正。十、平安施工措施1、沟槽顶周边设置连续封闭的平安护栏，防止人员坠落。2、开挖前，先进行支护施工，做好支撑后才能开挖至设计深度。3、为切实保证施工人员平安，树立“平安第一，预防为主的思想。4、建立平安保证体系，工地设立平安管理机构，工程工程设立平安小组、班组设平安员，形成一个健全的平安保证体系，工地的平安管理机构负责工地日常的平安工作,定期组织平安检查，对不符合要求的要及时发出整改通知，指
9、导工程工程部和班组平安员的工作，对违章作业者进行批评教育和处分。5、优化平安技术组织措施，包括以改善施工劳动条件，防止伤亡事故和职业病为目的的一切技术措施，如积极改良施工工艺和操作方法，改善劳动条件，减轻劳动强度,消除危险因素，机械设备应设有平安装置。6、机械操作人员必须持证上岗，各种作业人员应配带相应的平安防护用具及劳保用品，严禁操作人员违章作业，管理人员违章指挥。7、施工中所有机械、电器设备必须到达国家平安防护标准，自制设备、设施应通过平安检验，一切设备应经过工前性能检验合格前方可使用，并由专人负责，严格执行交接班制度，并按规定定期检查保养。8、凡进入现场的一切人员，均要戴平安帽。要配合公
10、司平安月检工作，工程工程部要实行周检，工程点要日检，施工中应随时检，及时消除平安隐患。9、严格执行各项平安操作规程，施工前要进行平安交底，每月定期进行平安教育,加强工人的平安意识教育。10、在主要入口处挂醒目的平安宣传语牌。11、现场施工用上下压设备及线路，严禁电线随地走，所有电掣应有门、有锁，有危险标志。严格执行施工现场临时用电平安技术标准的规定，执行一机一闸一漏电保护开关制度。所有电器设备及金属构架均应按规定设置可靠的接零及接地保护，施工现场所有用电设备，必须按规定设置漏电保护装置，要定期检查，发现问题及时处理。12、加强平安教育和监督，坚持经常性的平安交底制度，提高施工人员的平安生产意识
11、，及时消除事故隐患。13、在施工过程中，对地面沉降、支护位要定期观察测试，加强对支护的监控。14、所有施工人员均应掌握平安用电根本知识和设备性能，用电人员各自保护好自用设备的负荷、地线和开关箱，发现问题及时找电工解决，严禁非专业电气操作人员乱动电器设备。15、配电系统分级配电，本电箱、开关箱外观必须完整、牢固，防雨防尘。16、多机作业用电必须分闸，严禁一闸多机和一闸多用，施工现场电缆严禁乱拉乱措17、各种机械要有专人负责维修、保养，并经常对机械运行的关键部位进行检查。十一、文明施工措施I、为防止施工现场的混乱现象，现场文明施工划区域派专人负责，落实岗位责任制，搞好环境卫生工作。2、施工现场必须按施工平面图进行布置，不能随意改变。3、工地现场入口设置现场标志牌，明确各区域负责范围，不定期检查和催促。4、现场材料进场道路保持畅通无阻，排水畅通，无积水，场地整洁、材料堆放整齐，无施工垃圾。云南中航建设呈贡区IlO千伏斗南变电站IOKV电力通道建设工程经理部2023年4月22日
