《塔吊安装及拆除方案.docx》由会员分享,可在线阅读,更多相关《塔吊安装及拆除方案.docx(10页珍藏版)》请在第壹文秘上搜索。

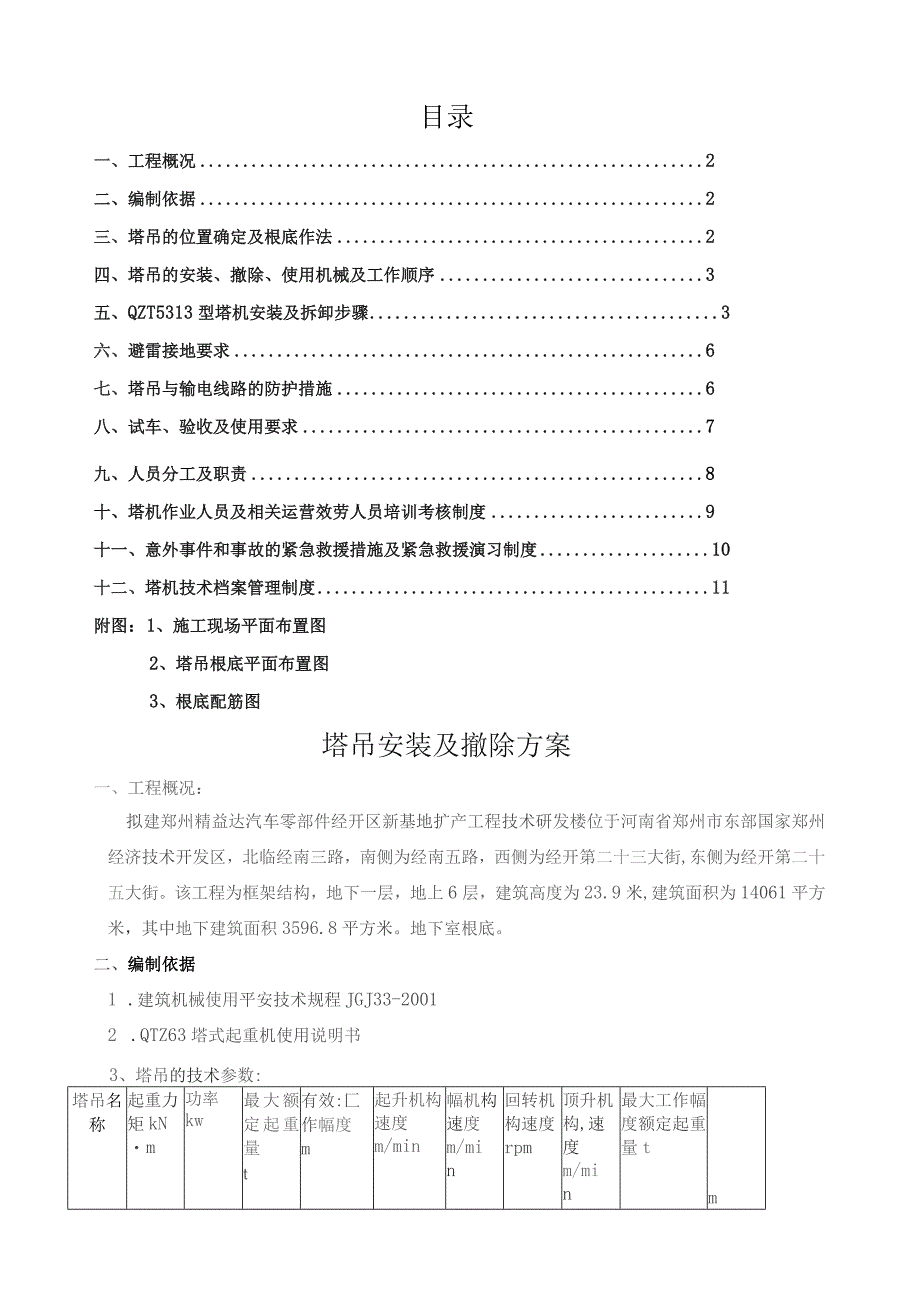

1、目录一、工程概况2二、编制依据2三、塔吊的位置确定及根底作法2四、塔吊的安装、撤除、使用机械及工作顺序3五、QZT5313型塔机安装及拆卸步骤3六、避雷接地要求6七、塔吊与输电线路的防护措施6八、试车、验收及使用要求7九、人员分工及职责8十、塔机作业人员及相关运营效劳人员培训考核制度9十一、意外事件和事故的紧急救援措施及紧急救援演习制度10十二、塔机技术档案管理制度11附图:1、施工现场平面布置图2、塔吊根底平面布置图3、根底配筋图塔吊安装及撤除方案一、工程概况:拟建郑州精益达汽车零部件经开区新基地扩产工程技术研发楼位于河南省郑州市东部国家郑州经济技术开发区,北临经南三路,南侧为经南五路,西侧

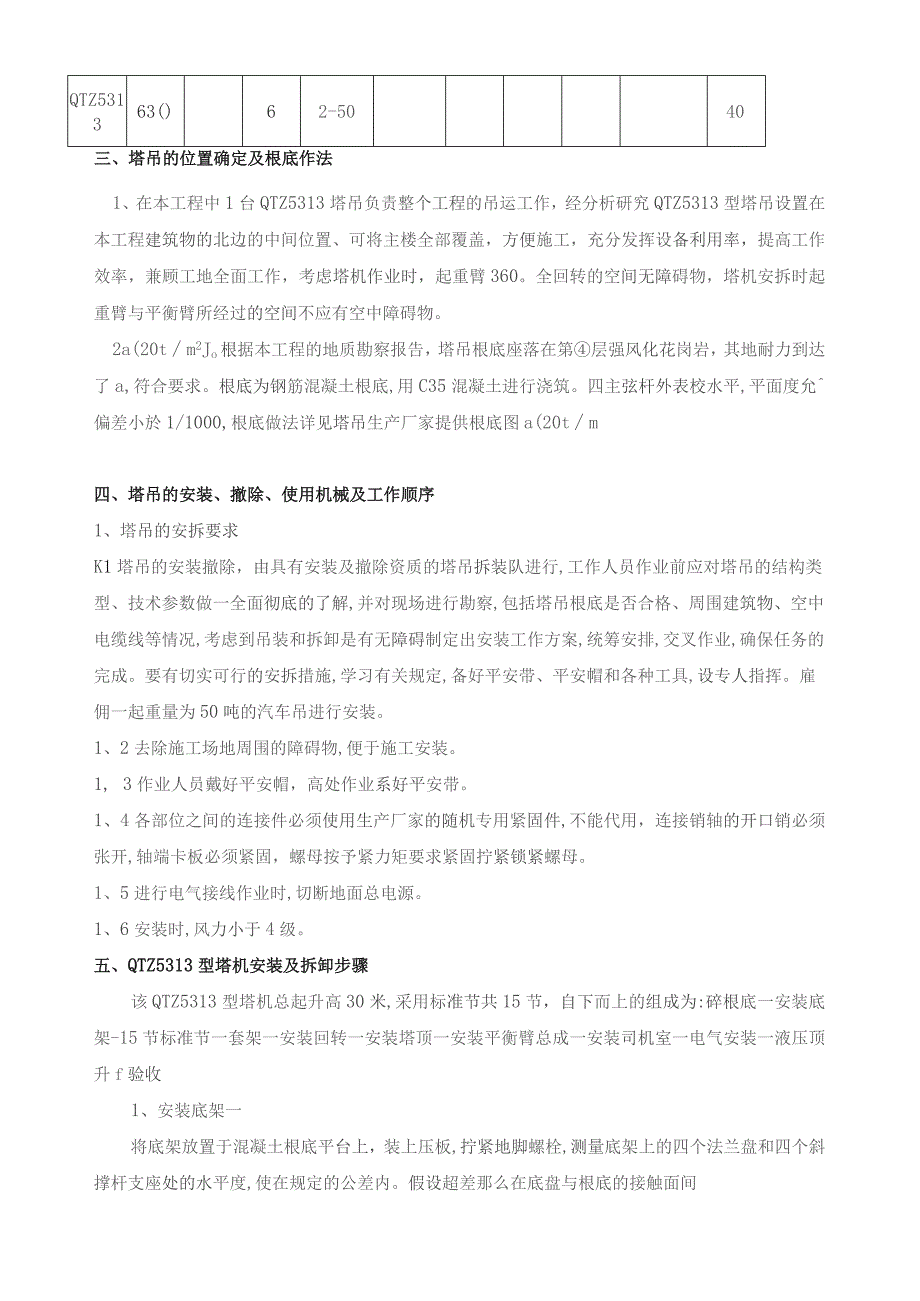

2、为经开第二十三大街,东侧为经开第二十五大街。该工程为框架结构,地下一层,地上6层,建筑高度为23.9米,建筑面积为14061平方米,其中地下建筑面积3596.8平方米。地下室根底。二、编制依据1 .建筑机械使用平安技术规程JGJ33-20012 .QTZ63塔式起重机使用说明书3、塔吊的技术参数:塔吊名称起重力矩kNm功率kw最大额定起重量t有效:匚作幅度m起升机构速度m/min幅机构速度m/min回转机构速度rpm顶升机构,速度m/min最大工作幅度额定起重量tmQTZ531363()62-5040三、塔吊的位置确定及根底作法1、在本工程中1台QTZ5313塔吊负责整个工程的吊运工作,经分析

3、研究QTZ5313型塔吊设置在本工程建筑物的北边的中间位置、可将主楼全部覆盖,方便施工,充分发挥设备利用率,提高工作效率,兼顾工地全面工作,考虑塔机作业时,起重臂360。全回转的空间无障碍物,塔机安拆时起重臂与平衡臂所经过的空间不应有空中障碍物。2a(20tm2Jo根据本工程的地质勘察报告,塔吊根底座落在第层强风化花岗岩,其地耐力到达了a,符合要求。根底为钢筋混凝土根底,用C35混凝土进行浇筑。四主弦杆外表校水平,平面度允偏差小於1/1000,根底做法详见塔吊生产厂家提供根底图a(20tm四、塔吊的安装、撤除、使用机械及工作顺序1、塔吊的安拆要求K1塔吊的安装撤除,由具有安装及撤除资质的塔吊拆

4、装队进行,工作人员作业前应对塔吊的结构类型、技术参数做一全面彻底的了解,并对现场进行勘察,包括塔吊根底是否合格、周围建筑物、空中电缆线等情况,考虑到吊装和拆卸是有无障碍制定出安装工作方案,统筹安排,交叉作业,确保任务的完成。要有切实可行的安拆措施,学习有关规定,备好平安带、平安帽和各种工具,设专人指挥。雇佣一起重量为50吨的汽车吊进行安装。1、2去除施工场地周围的障碍物,便于施工安装。1, 3作业人员戴好平安帽,高处作业系好平安带。1、4各部位之间的连接件必须使用生产厂家的随机专用紧固件,不能代用,连接销轴的开口销必须张开,轴端卡板必须紧固,螺母按予紧力矩要求紧固拧紧锁紧螺母。1、5进行电气接

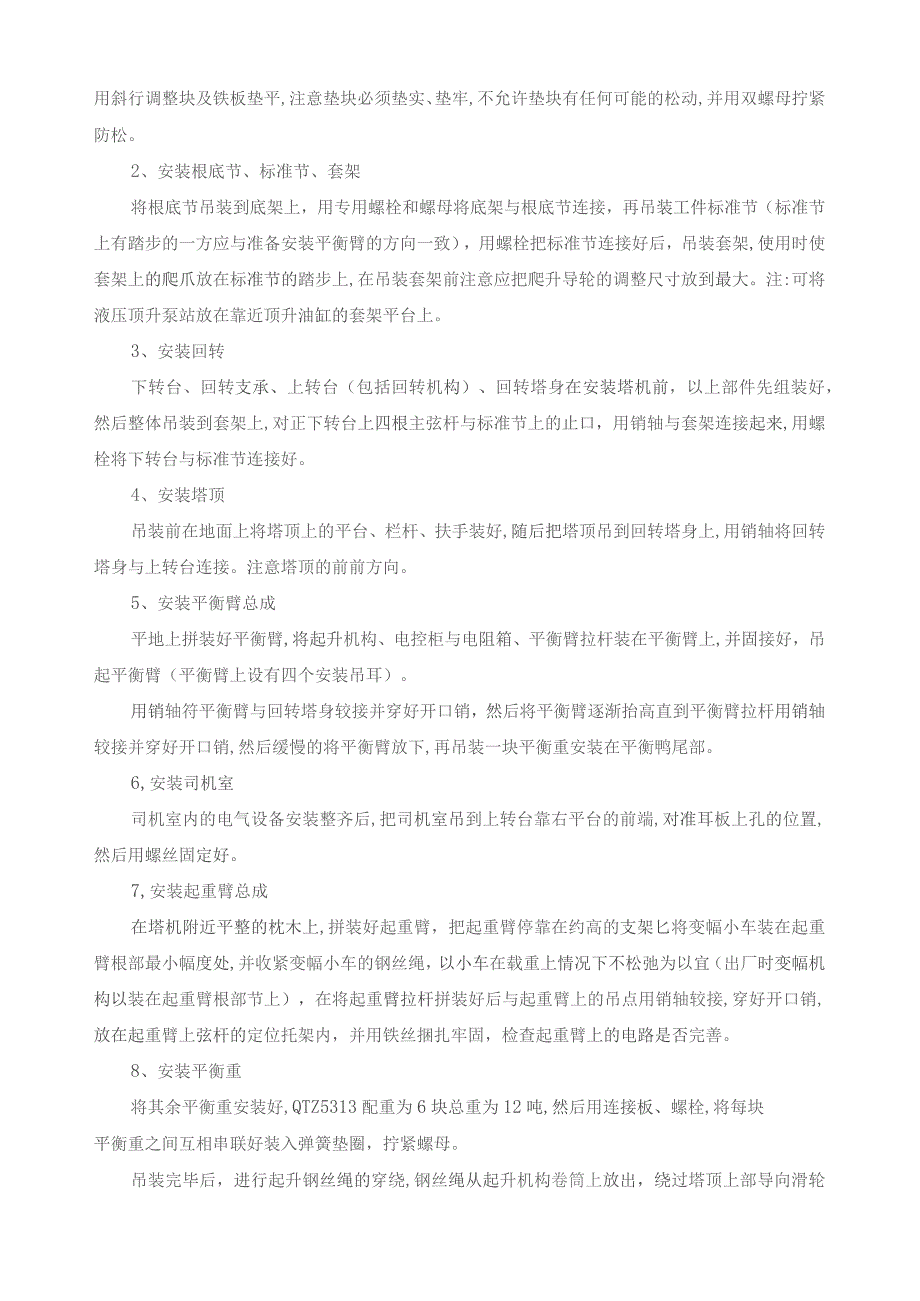

5、线作业时,切断地面总电源。1、6安装时,风力小于4级。五、QTZ5313型塔机安装及拆卸步骤该QTZ5313型塔机总起升高30米,采用标准节共15节,自下而上的组成为:碎根底一安装底架-15节标准节一套架一安装回转一安装塔顶一安装平衡臂总成一安装司机室一电气安装一液压顶升f验收1、安装底架一将底架放置于混凝土根底平台上,装上压板,拧紧地脚螺栓,测量底架上的四个法兰盘和四个斜撑杆支座处的水平度,使在规定的公差内。假设超差那么在底盘与根底的接触面间用斜行调整块及铁板垫平,注意垫块必须垫实、垫牢,不允许垫块有任何可能的松动,并用双螺母拧紧防松。2、安装根底节、标准节、套架将根底节吊装到底架上,用专用

6、螺栓和螺母将底架与根底节连接,再吊装工件标准节(标准节上有踏步的一方应与准备安装平衡臂的方向一致),用螺栓把标准节连接好后,吊装套架,使用时使套架上的爬爪放在标准节的踏步上,在吊装套架前注意应把爬升导轮的调整尺寸放到最大。注:可将液压顶升泵站放在靠近顶升油缸的套架平台上。3、安装回转下转台、回转支承、上转台(包括回转机构)、回转塔身在安装塔机前,以上部件先组装好,然后整体吊装到套架上,对正下转台上四根主弦杆与标准节上的止口,用销轴与套架连接起来,用螺栓将下转台与标准节连接好。4、安装塔顶吊装前在地面上将塔顶上的平台、栏杆、扶手装好,随后把塔顶吊到回转塔身上,用销轴将回转塔身与上转台连接。注意塔

7、顶的前前方向。5、安装平衡臂总成平地上拼装好平衡臂,将起升机构、电控柜与电阻箱、平衡臂拉杆装在平衡臂上,并固接好,吊起平衡臂(平衡臂上设有四个安装吊耳)。用销轴符平衡臂与回转塔身较接并穿好开口销,然后将平衡臂逐渐抬高直到平衡臂拉杆用销轴较接并穿好开口销,然后缓慢的将平衡臂放下,再吊装一块平衡重安装在平衡鸭尾部。6,安装司机室司机室内的电气设备安装整齐后,把司机室吊到上转台靠右平台的前端,对准耳板上孔的位置,然后用螺丝固定好。7,安装起重臂总成在塔机附近平整的枕木上,拼装好起重臂,把起重臂停靠在约高的支架匕将变幅小车装在起重臂根部最小幅度处,并收紧变幅小车的钢丝绳,以小车在载重上情况下不松弛为以

8、宜(出厂时变幅机构以装在起重臂根部节上),在将起重臂拉杆拼装好后与起重臂上的吊点用销轴较接,穿好开口销,放在起重臂上弦杆的定位托架内,并用铁丝捆扎牢固,检查起重臂上的电路是否完善。8、安装平衡重将其余平衡重安装好,QTZ5313配重为6块总重为12吨,然后用连接板、螺栓,将每块平衡重之间互相串联好装入弹簧垫圈,拧紧螺母。吊装完毕后,进行起升钢丝绳的穿绕,钢丝绳从起升机构卷筒上放出,绕过塔顶上部导向滑轮向下,进入回转塔身起重量限制器滑轮向前,在绕到变幅小车和吊钩滑轮组,最后将绳头通过楔与楔套,用销轴固定在吊臂头部的装置上。9、电气安装(1)电气安装应在塔机安装完毕后进行,参看原理图,外部接线图及

9、控制接线图,连接各控制及动力电缆及安装装置、接地装置、障碍灯、探照灯。(2)送电之前对电气系统进行逐个检查,符合要求前方可通电。(3)所有线路连接必须正确无误,该固定的电线电缆应有可靠的固定,防止塔机在运行时损伤电缆。(4)在通电之前应对电气进行绝缘检查,主回路对地绝缘电阻不应小于0.5兆欧,塔机对地的接地电阻不大于4欧。(5)主电缆在进入司机室前应穿入电缆保护圈后再进入司机室,并留适当长度,保证塔机在一圈半的旋转时不致损坏电缆,且保证爬升时不损伤电缆。(6)将司机室所有操作机构放置在平安位置,主开关放在断电位置,最后联好地面电源电缆。10、液压顶升(1)淮备按规定的泵站用油给液压泵油箱加油。

10、清理好各个标准节,在标准节连接处涂上黄油,将待顶升加节用的标准节在顶升位置时的吊臂下排成-排,这样能使塔机在整个顶升加节过程中不用回转机构,能使顶升加节过程所用时间最短。将吊臂旋转至顶升套架的前方,平衡臂处于套架的前方(顶升油缸在套架前方)。(2)顶升操作吊起一个标准节挂在引进梁的小钩上,再用小车距回转重心处附近吊一标准节,以调整塔机平衡,标准节不要离地太高。放松电缆长度,略大于起升高度。当油缸顶升起塔机上部重量,下转台与标准节的定位凸台相距20毫米左右时,观察定位凸台是否对正套架四角8个导轮根本上与塔机标准节主弦杆脱开时,即为理想位置。松开并取下标准节与下转台的8件连接螺栓。顶升横梁顶在标准

11、节踏步的圆弧槽内,开动液压系统使活塞杆伸出约稍缩活塞杆,同时将套架上的两个插轴插入外套架孔内并压在塔身标准节顶升踏步上,然后油缸活塞全部缩回,重新使顶升横梁顶在标准节的踏步上再次伸出油缸(当横梁离开标准节上的踏步后退回插轴,使顶升时插轴不与标准节上的踏步干预),此时塔身上方恰好能有装入一个标准节的空间约,利用引进装置,把标准节引至塔身正上方,对正标准节的定位台,缩回油缸至上下标准节的凸台对正接触时,用8件M24的高强螺栓将上下标准节连接牢靠。调整油缸的伸缩长度,将下转台与标准节连接牢固,即完成一节标准节的工作,假设连续加几节标准节,那么每加完一节后用塔机自身起吊下一节标准节,塔身各柱弦杆和下支

12、座必须有一个螺栓连接,如不在继续加节,那么下转台与标准节之间的八条高强螺栓必须全部连接好。11、拆卸按照安装的逆程序操作,即后安装的先拆,先安装的后拆。12、塔吊安装完成后进行全面的检查,并试运行。一切正常后报有资质的检测单位检测,合格前方可使用。六、避雷接地要求用长度为1-2米的镀锌或镀馅铁棒、钢管或圆钢制作避雷针,可利用塔身做引下线,但塔身结构应有良好的电气连接。接地体可用直径不小于8毫米的圆钢制作,接地体应离开建筑物,防止设在道路和人员经常活动的地方,防雷接地的冲击接地电阻值不得大于30欧姆,接地保护避雷器电阻不超过4欧姆。七、塔吊与输电线路的防护措施工作范围内无输电防护线路。塔吊的一限

13、制、三限位、两保险装置的使用说明一限制力矩限制器:塔吊的结构计算和稳定性验算均以最大额定起重力矩为依据,塔吊使用是不得超过最大额定起重力矩,否那么可能导致恶性事故。力矩限制器的作用在于防止这种超载。当吊重超过最大起重量时,即停止提升方向的动作,但允许物体向下运动。起重量限制器的精度为5机平安装置调整妥当后,严禁擅自触动,并应加封。起重量限制器:其中作用是限制起吊物品的重量不得超过各档位的额定起重量与塔机所允许的最大起重量。安装在起重臂的根部。三限位起升高度限位器:又叫吊钩行程限位开关。装在起重臂的头部,当吊钩滑升到极限位置,便托起杠杆,压下限位开关切断电路停车,在合闸时,吊钩只能下降。幅度限位

14、器:调整变幅机构的多功能限位开关中的凸轮,使小车行至两个极限位置时,碰撞相应的限位开关,断开变幅机构相应控制回路的电源,从而起到保护作用。回转限位器:其作用是使塔机上部的回转运动载其左右量各方向均不超过40度,(单向回转限位180度,即三转),以保护电源电缆不被较断。回转限位器安装在上支座前部,即起重臂根部。两保险卷筒保险装置:防止钢丝绳因缠绕不当超出卷筒之外造成事故的有效措施,在卷筒外焊接一个钢筋笼罩,限制钢丝绳只能在卷筒范围内移动。吊钩保险装置:防止吊钩上的吊索,由钩头上自动脱落的保险装置。即在钩头开口处安装一压紧弹簧片,将开口封闭,此弹簧片只能向下压开,放入吊索后不能向上翻出。八、试车、

15、验收及使用要求1、空载试验各机构分别进行数次运行,然后做三次综合动作运行,运行过程不得发生任何异常现象,否那么及时排除。2、静载试验空载试验合格后,进行静载试验,分别在幅度处吊重6吨,幅度50米处吊1.3吨,离地保持十分钟,御载后检查金属结构和焊缝的质量状况。3、动载试验起吊800KG-100OKG的重物,进行数次各机构的动作。4、使用时考前须知:(1)安装完了后应有劳动保护检测部门进行验收。(2)作业时,起重臂杆起落及回转半径内无障碍物。(3)指挥人员要站在起重司机和起重工都能看到的地方指挥作业。(4)严禁任何人在吊起的物件下停留穿行,已吊起构件不许常停空中。(5)起吊时,起重物必须在起重臂的正下方,不准斜拉斜吊。(6)构件吊运就位后,必须放置平稳、牢固后,方准松开吊钩或撤除临时固定。(7)遇六级以上大风或恶劣天气时,停止起吊作业。并将吊臂顺风或逆风方向固定在地面上的地锚上以防止旋转破坏其周围建筑物或设备设施。(8)雨、雪天气进行吊装作业时,必须采取防滑措施。(9)不直接参加吊装的人员和无关人员,禁止进入吊装作业现场。(10)起重吊装人员属于特种作业人员,应经培训、考试合格后,持证上岗。

展开阅读全文
