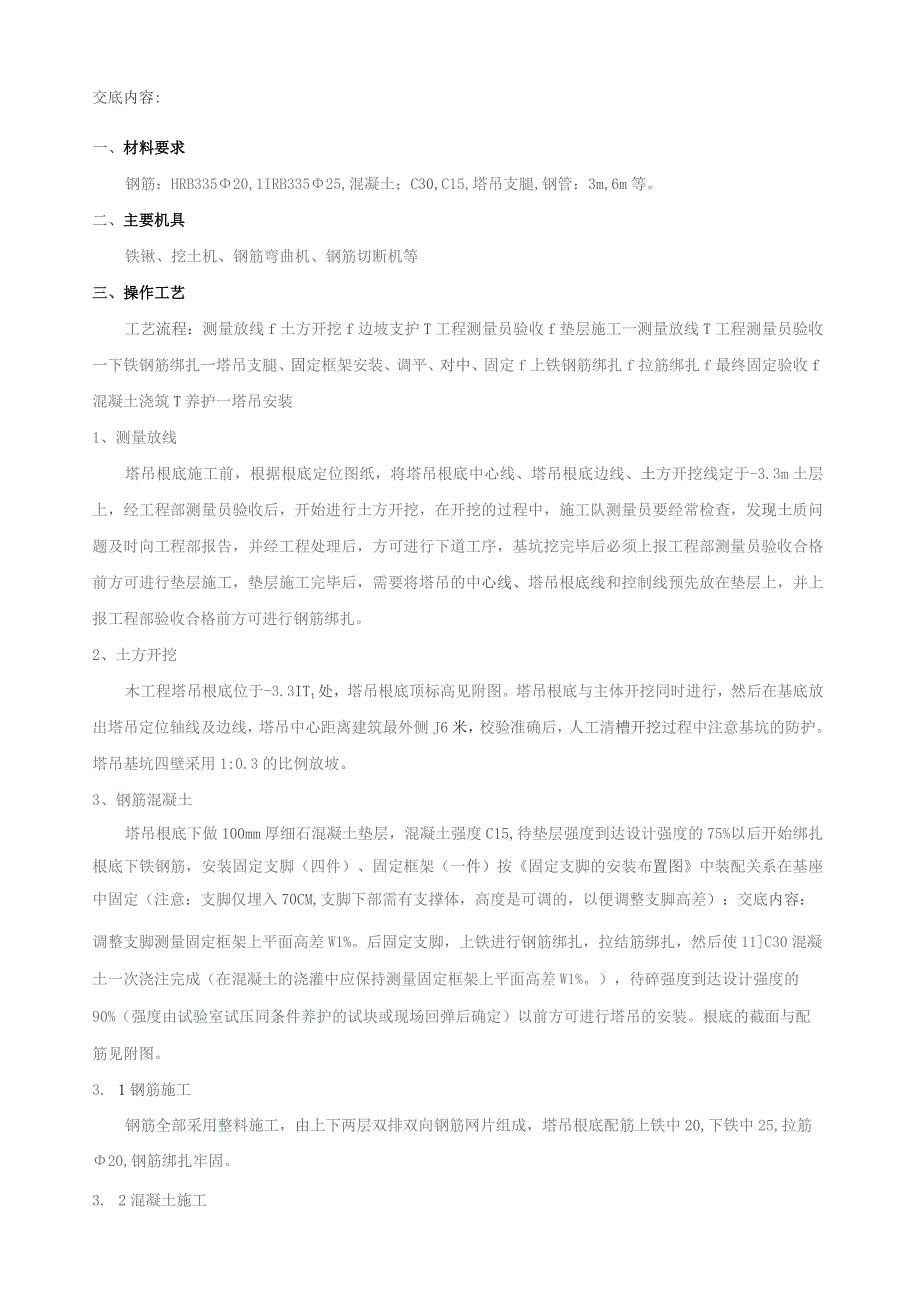

1、交底内容:一、材料要求钢筋:HRB33520,1IRB33525,混凝土:C30,C15,塔吊支腿,钢管:3m,6m等。二、主要机具铁锹、挖土机、钢筋弯曲机、钢筋切断机等三、操作工艺工艺流程:测量放线f土方开挖f边坡支护T工程测量员验收f垫层施工一测量放线T工程测量员验收一下铁钢筋绑扎一塔吊支腿、固定框架安装、调平、对中、固定f上铁钢筋绑扎f拉筋绑扎f最终固定验收f混凝土浇筑T养护一塔吊安装1、测量放线塔吊根底施工前,根据根底定位图纸,将塔吊根底中心线、塔吊根底边线、土方开挖线定于-3.3m土层上,经工程部测量员验收后,开始进行土方开挖,在开挖的过程中,施工队测量员要经常检查,发现土质问题及时
2、向工程部报告,并经工程处理后,方可进行下道工序,基坑挖完毕后必须上报工程部测量员验收合格前方可进行垫层施工,垫层施工完毕后,需要将塔吊的中心线、塔吊根底线和控制线预先放在垫层上,并上报工程部验收合格前方可进行钢筋绑扎。2、土方开挖木工程塔吊根底位于-3.3ITt处,塔吊根底顶标高见附图。塔吊根底与主体开挖同时进行,然后在基底放出塔吊定位轴线及边线,塔吊中心距离建筑最外侧J6米,校验准确后,人工清槽开挖过程中注意基坑的防护。塔吊基坑四壁采用1:0.3的比例放坡。3、钢筋混凝土塔吊根底下做100mm厚细石混凝土垫层,混凝土强度C15,待垫层强度到达设计强度的75%以后开始绑扎根底下铁钢筋,安装固定
3、支脚(四件)、固定框架(一件)按固定支脚的安装布置图中装配关系在基座中固定(注意:支脚仅埋入70CM,支脚下部需有支撑体,高度是可调的,以便调整支脚高差):交底内容:调整支脚测量固定框架上平面高差W1%。后固定支脚,上铁进行钢筋绑扎,拉结筋绑扎,然后使11C30混凝土一次浇注完成(在混凝土的浇灌中应保持测量固定框架上平面高差W1%。),待碎强度到达设计强度的90%(强度由试验室试压同条件养护的试块或现场回弹后确定)以前方可进行塔吊的安装。根底的截面与配筋见附图。3. 1钢筋施工钢筋全部采用整料施工,由上下两层双排双向钢筋网片组成,塔吊根底配筋上铁中20,下铁中25,拉筋20,钢筋绑扎牢固。3.

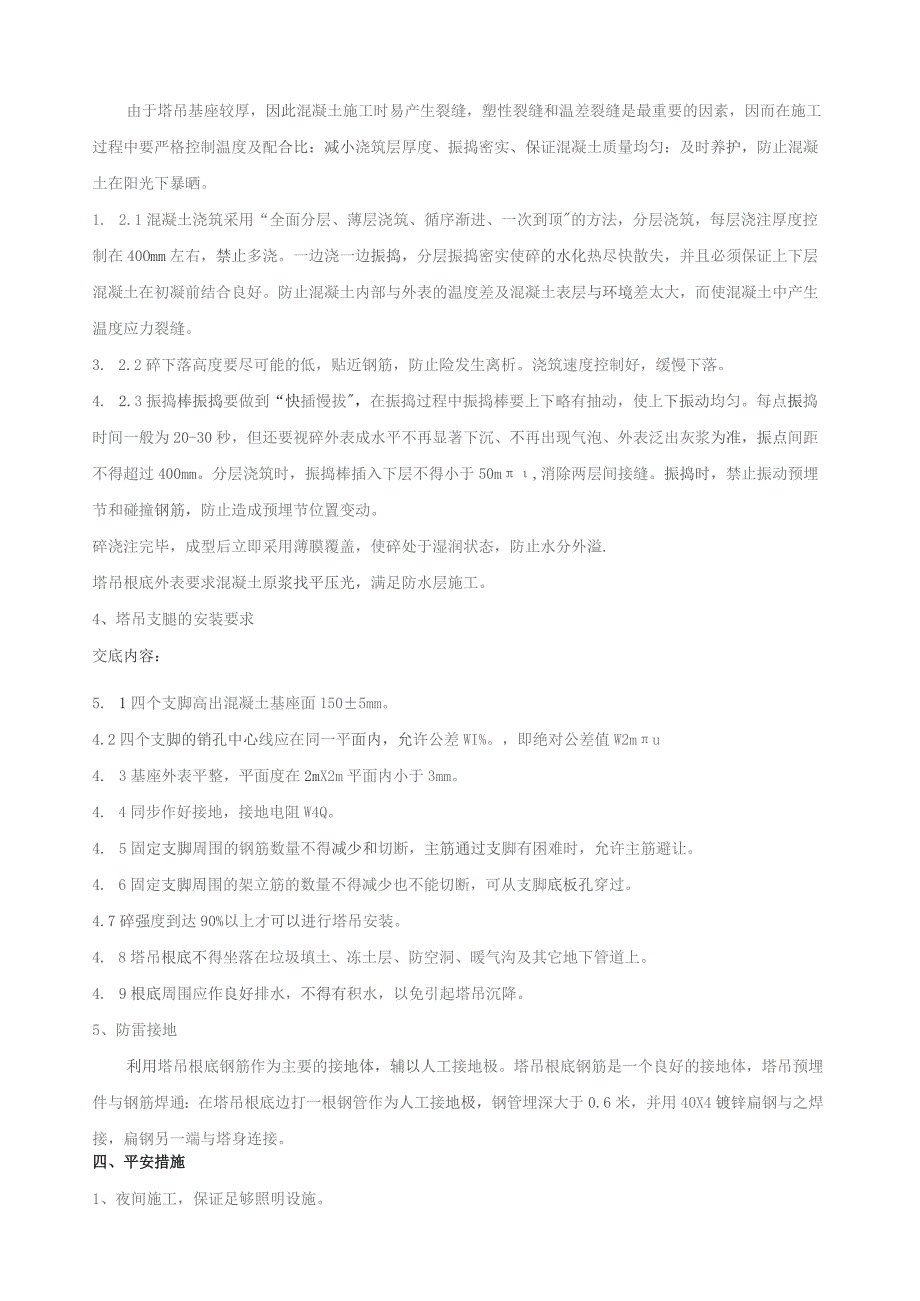

4、 2混凝土施工由于塔吊基座较厚,因此混凝土施工时易产生裂缝,塑性裂缝和温差裂缝是最重要的因素,因而在施工过程中要严格控制温度及配合比:减小浇筑层厚度、振捣密实、保证混凝土质量均匀:及时养护,防止混凝土在阳光下暴晒。1. 2.1混凝土浇筑采用“全面分层、薄层浇筑、循序渐进、一次到顶的方法,分层浇筑,每层浇注厚度控制在40Omm左右,禁止多浇。一边浇一边振捣,分层振捣密实使碎的水化热尽快散失,并且必须保证上下层混凝土在初凝前结合良好。防止混凝土内部与外表的温度差及混凝土表层与环境差太大,而使混凝土中产生温度应力裂缝。3. 2.2碎下落高度要尽可能的低,贴近钢筋,防止险发生离析。浇筑速度控制好,缓慢
5、下落。4. 2.3振捣棒振捣要做到“快插慢拔,在振捣过程中振捣棒要上下略有抽动,使上下振动均匀。每点振捣时间一般为20-30秒,但还要视碎外表成水平不再显著下沉、不再出现气泡、外表泛出灰浆为准,振点间距不得超过400mm。分层浇筑时,振捣棒插入下层不得小于50m,消除两层间接缝。振捣时,禁止振动预埋节和碰撞钢筋,防止造成预埋节位置变动。碎浇注完毕,成型后立即采用薄膜覆盖,使碎处于湿润状态,防止水分外溢.塔吊根底外表要求混凝土原浆找平压光,满足防水层施工。4、塔吊支腿的安装要求交底内容:5. 1四个支脚高出混凝土基座面1505mm。4.2四个支脚的销孔中心线应在同一平面内,允许公差WI%。,即绝
6、对公差值W2mu4. 3基座外表平整,平面度在2mX2m平面内小于3mm。4. 4同步作好接地,接地电阻W4Q。4. 5固定支脚周围的钢筋数量不得减少和切断,主筋通过支脚有困难时,允许主筋避让。4. 6固定支脚周围的架立筋的数量不得减少也不能切断,可从支脚底板孔穿过。4.7碎强度到达90%以上才可以进行塔吊安装。4. 8塔吊根底不得坐落在垃圾填土、冻土层、防空洞、暖气沟及其它地下管道上。4. 9根底周围应作良好排水,不得有积水,以免引起塔吊沉降。5、防雷接地利用塔吊根底钢筋作为主要的接地体,辅以人工接地极。塔吊根底钢筋是一个良好的接地体,塔吊预埋件与钢筋焊通:在塔吊根底边打一根钢管作为人工接地

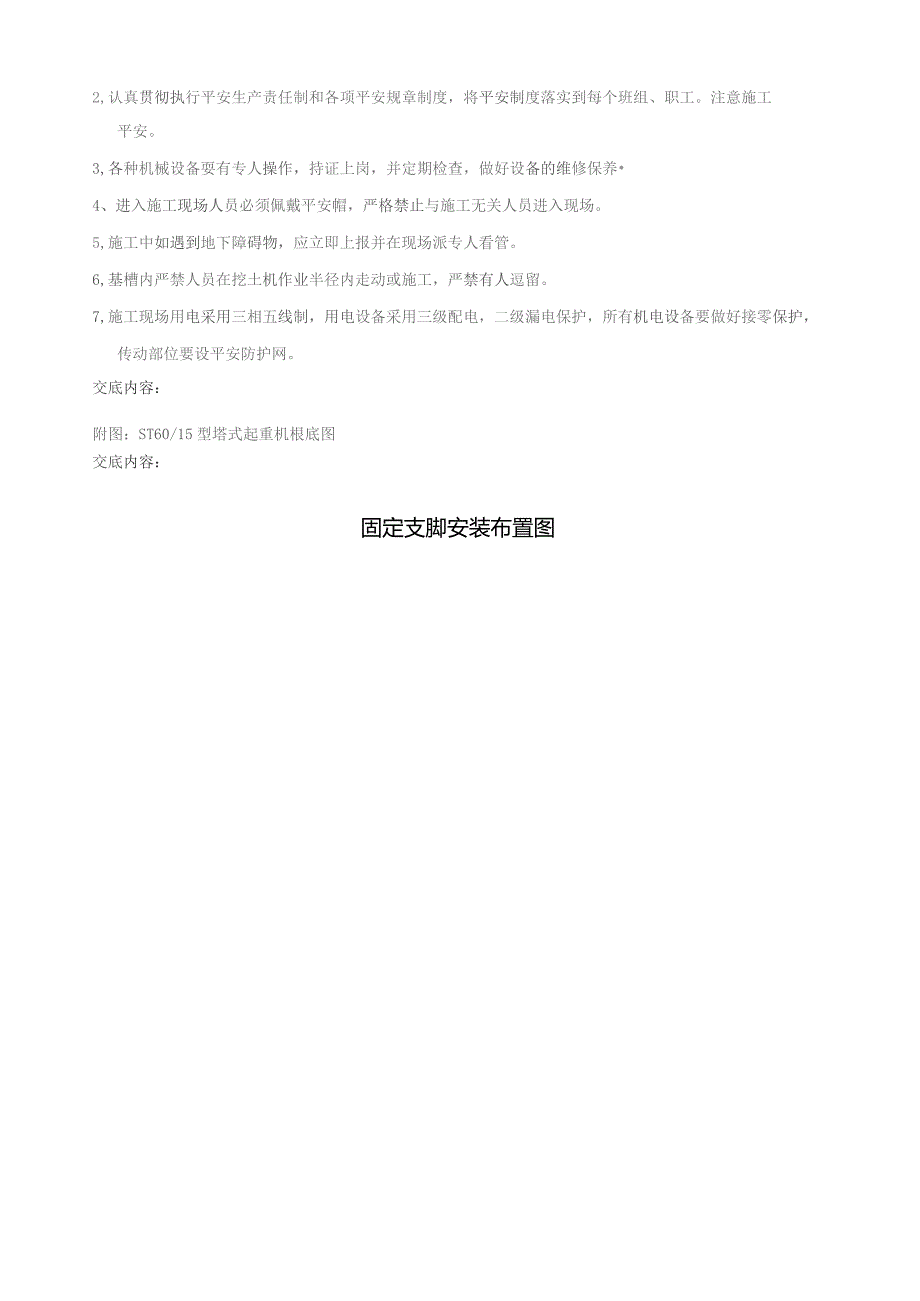

7、极,钢管埋深大于0.6米,并用40X4镀锌扁钢与之焊接,扁钢另一端与塔身连接。四、平安措施1、夜间施工,保证足够照明设施。2,认真贯彻执行平安生产责任制和各项平安规章制度,将平安制度落实到每个班组、职工。注意施工平安。3,各种机械设备耍有专人操作,持证上岗,并定期检查,做好设备的维修保养4、进入施工现场人员必须佩戴平安帽,严格禁止与施工无关人员进入现场。5,施工中如遇到地下障碍物,应立即上报并在现场派专人看管。6,基槽内严禁人员在挖土机作业半径内走动或施工,严禁有人逗留。7,施工现场用电采用三相五线制,用电设备采用三级配电,二级漏电保护,所有机电设备要做好接零保护,传动部位要设平安防护网。交底内容:附图:ST60/15型塔式起重机根底图交底内容:固定支脚安装布置图
