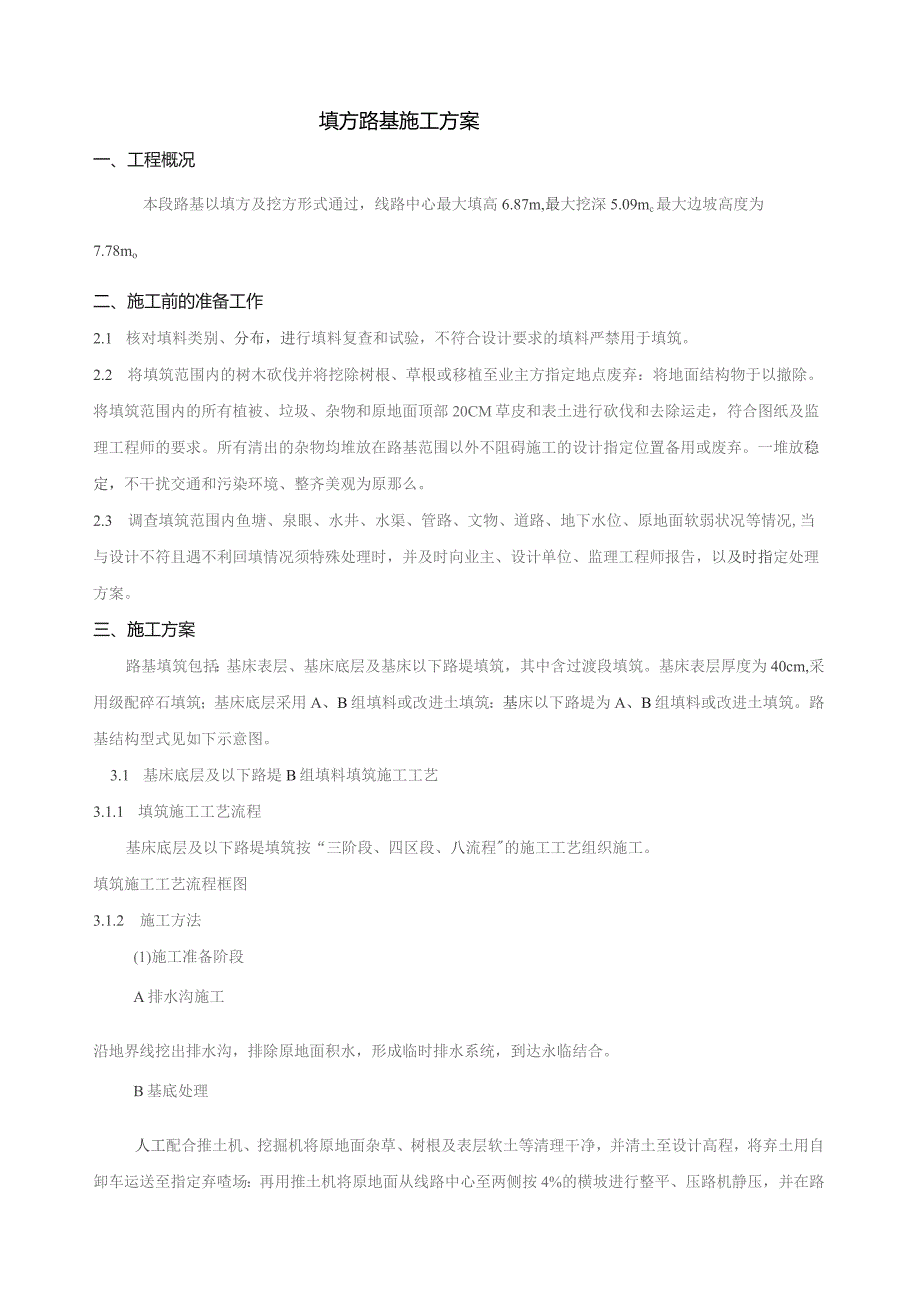

填方路基施工方案.docx_第1页
第1页 / 共13页

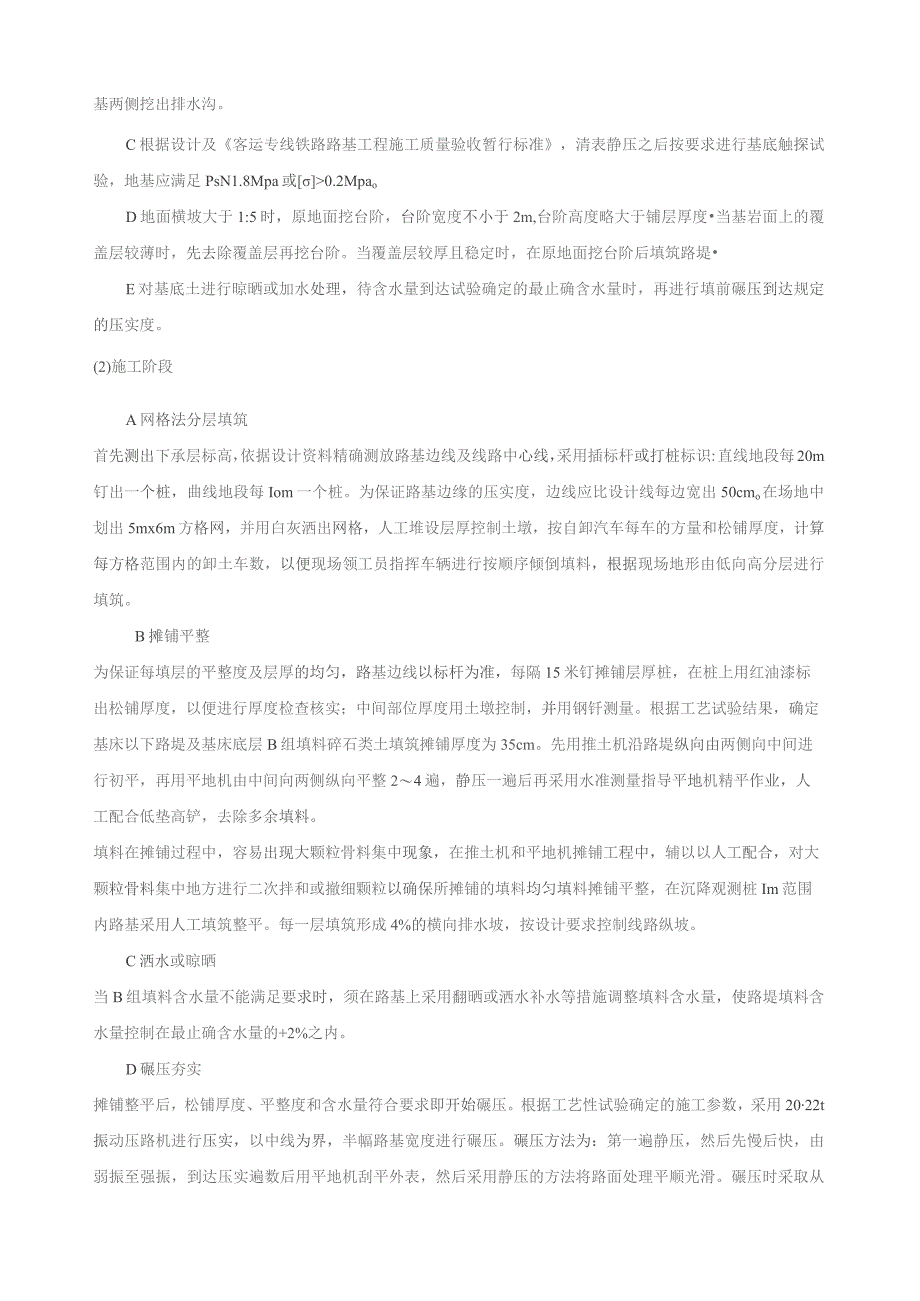

填方路基施工方案.docx_第2页
第2页 / 共13页

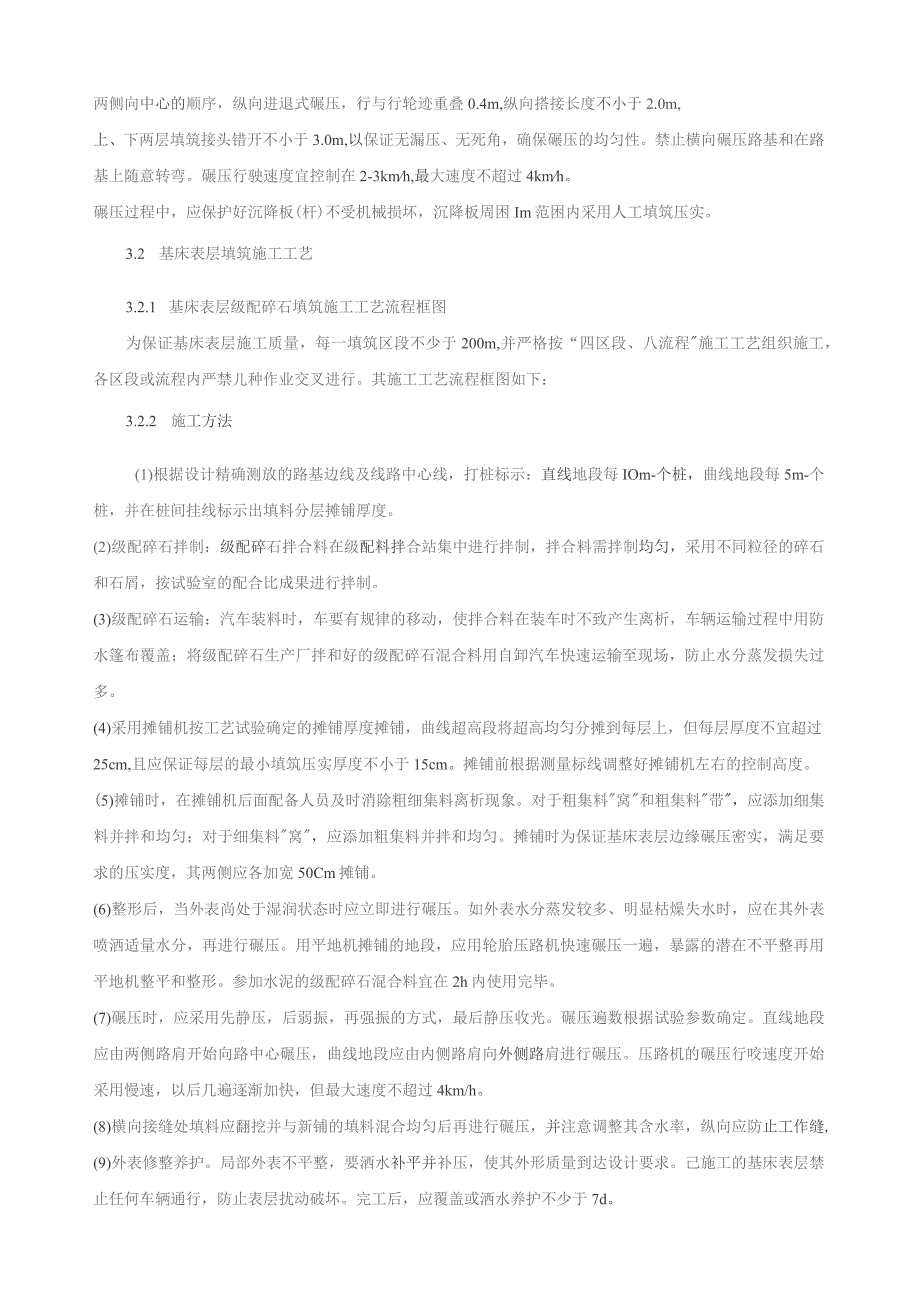

填方路基施工方案.docx_第3页
第3页 / 共13页
填方路基施工方案.docx_第4页
第4页 / 共13页
填方路基施工方案.docx_第5页
第5页 / 共13页
填方路基施工方案.docx_第6页
第6页 / 共13页
填方路基施工方案.docx_第7页
第7页 / 共13页
填方路基施工方案.docx_第8页
第8页 / 共13页
填方路基施工方案.docx_第9页
第9页 / 共13页
填方路基施工方案.docx_第10页
第10页 / 共13页
亲,该文档总共13页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《填方路基施工方案.docx》由会员分享,可在线阅读,更多相关《填方路基施工方案.docx(13页珍藏版)》请在第壹文秘上搜索。

1、填方路基施工方案一、工程概况本段路基以填方及挖方形式通过,线路中心最大填高6.87m,最大挖深5.09mc最大边坡高度为7.78mo二、施工前的准备工作2.1 核对填料类别、分布,进行填料复查和试验,不符合设计要求的填料严禁用于填筑。2.2 将填筑范围内的树木砍伐并将挖除树根、草根或移植至业主方指定地点废弃:将地面结构物于以撤除。将填筑范围内的所有植被、垃圾、杂物和原地面顶部20CM草皮和表土进行砍伐和去除运走,符合图纸及监理工程师的要求。所有清出的杂物均堆放在路基范围以外不阻碍施工的设计指定位置备用或废弃。一堆放稳定,不干扰交通和污染环境、整齐美观为原那么。2.3 调查填筑范围内鱼塘、泉眼、

2、水井、水渠、管路、文物、道路、地下水位、原地面软弱状况等情况,当与设计不符且遇不利回填情况须特殊处理时,并及时向业主、设计单位、监理工程师报告,以及时指定处理方案。三、施工方案路基填筑包括:基床表层、基床底层及基床以下路堤填筑,其中含过渡段填筑。基床表层厚度为40cm,采用级配碎石填筑;基床底层采用A、B组填料或改进土填筑:基床以下路堤为A、B组填料或改进土填筑。路基结构型式见如下示意图。3.1 基床底层及以下路堤B组填料填筑施工工艺3.1.1 填筑施工工艺流程基床底层及以下路堤填筑按“三阶段、四区段、八流程的施工工艺组织施工。填筑施工工艺流程框图3.1.2 施工方法(1)施工准备阶段A排水沟

3、施工沿地界线挖出排水沟,排除原地面积水,形成临时排水系统,到达永临结合。B基底处理人工配合推土机、挖掘机将原地面杂草、树根及表层软土等清理干净,并清土至设计高程,将弃土用自卸车运送至指定弃喳场:再用推土机将原地面从线路中心至两侧按4%的横坡进行整平、压路机静压,并在路基两侧挖出排水沟。C根据设计及客运专线铁路路基工程施工质量验收暂行标准,清表静压之后按要求进行基底触探试验,地基应满足PsN1.8Mpa或0.2MpaoD地面横坡大于1:5时,原地面挖台阶,台阶宽度不小于2m,台阶高度略大于铺层厚度当基岩面上的覆盖层较薄时,先去除覆盖层再挖台阶。当覆盖层较厚且稳定时,在原地面挖台阶后填筑路堤E对基

4、底土进行晾晒或加水处理,待含水量到达试验确定的最止确含水量时,再进行填前碾压到达规定的压实度。(2)施工阶段A网格法分层填筑首先测出下承层标高,依据设计资料精确测放路基边线及线路中心线,采用插标杆或打桩标识:直线地段每20m钉出一个桩,曲线地段每Iom一个桩。为保证路基边缘的压实度,边线应比设计线每边宽出50cmo在场地中划出5mx6m方格网,并用白灰洒出网格,人工堆设层厚控制土墩,按自卸汽车每车的方量和松铺厚度,计算每方格范围内的卸土车数,以便现场领工员指挥车辆进行按顺序倾倒填料,根据现场地形由低向高分层进行填筑。B摊铺平整为保证每填层的平整度及层厚的均匀,路基边线以标杆为准,每隔15米钉摊

5、铺层厚桩,在桩上用红油漆标出松铺厚度,以便进行厚度检查核实;中间部位厚度用土墩控制,并用钢钎测量。根据工艺试验结果,确定基床以下路堤及基床底层B组填料碎石类土填筑摊铺厚度为35cm。先用推土机沿路堤纵向由两侧向中间进行初平,再用平地机由中间向两侧纵向平整24遍,静压一遍后再采用水准测量指导平地机精平作业,人工配合低垫高铲,去除多余填料。填料在摊铺过程中,容易出现大颗粒骨料集中现象,在推土机和平地机摊铺工程中,辅以以人工配合,对大颗粒骨料集中地方进行二次拌和或撤细颗粒以确保所摊铺的填料均匀填料摊铺平整,在沉降观测桩Im范围内路基采用人工填筑整平。每一层填筑形成4%的横向排水坡,按设计要求控制线路

6、纵坡。C洒水或晾晒当B组填料含水量不能满足要求时,须在路基上采用翻晒或洒水补水等措施调整填料含水量,使路堤填料含水量控制在最止确含水量的+2%之内。D碾压夯实摊铺整平后,松铺厚度、平整度和含水量符合要求即开始碾压。根据工艺性试验确定的施工参数,采用2022t振动压路机进行压实,以中线为界,半幅路基宽度进行碾压。碾压方法为:第一遍静压,然后先慢后快,由弱振至强振,到达压实遍数后用平地机刮平外表,然后采用静压的方法将路面处理平顺光滑。碾压时采取从两侧向中心的顺序,纵向进退式碾压,行与行轮迹重叠0.4m,纵向搭接长度不小于2.0m,上、下两层填筑接头错开不小于3.0m,以保证无漏压、无死角,确保碾压

7、的均匀性。禁止横向碾压路基和在路基上随意转弯。碾压行驶速度宜控制在2-3kmh,最大速度不超过4kmh。碾压过程中,应保护好沉降板(杆)不受机械损坏,沉降板周困Im范困内采用人工填筑压实。3.2 基床表层填筑施工工艺3.2.1 基床表层级配碎石填筑施工工艺流程框图为保证基床表层施工质量,每一填筑区段不少于200m,并严格按“四区段、八流程施工工艺组织施工,各区段或流程内严禁儿种作业交叉进行。其施工工艺流程框图如下:3.2.2 施工方法(1)根据设计精确测放的路基边线及线路中心线,打桩标示:直线地段每IOm-个桩,曲线地段每5m-个桩,并在桩间挂线标示出填料分层摊铺厚度。(2)级配碎石拌制:级配

8、碎石拌合料在级配料拌合站集中进行拌制,拌合料需拌制均匀,采用不同粒径的碎石和石屑,按试验室的配合比成果进行拌制。(3)级配碎石运输:汽车装料时,车要有规律的移动,使拌合料在装车时不致产生离析,车辆运输过程中用防水篷布覆盖;将级配碎石生产厂拌和好的级配碎石混合料用自卸汽车快速运输至现场,防止水分蒸发损失过多。(4)采用摊铺机按工艺试验确定的摊铺厚度摊铺,曲线超高段将超高均匀分摊到每层上,但每层厚度不宜超过25cm,且应保证每层的最小填筑压实厚度不小于15cm。摊铺前根据测量标线调整好摊铺机左右的控制高度。(5)摊铺时,在摊铺机后面配备人员及时消除粗细集料离析现象。对于粗集料窝和粗集料带,应添加细

9、集料并拌和均匀;对于细集料窝,应添加粗集料并拌和均匀。摊铺时为保证基床表层边缘碾压密实,满足要求的压实度,其两侧应各加宽50Cm摊铺。(6)整形后,当外表尚处于湿润状态时应立即进行碾压。如外表水分蒸发较多、明显枯燥失水时,应在其外表喷洒适量水分,再进行碾压。用平地机摊铺的地段,应用轮胎压路机快速碾压一遍,暴露的潜在不平整再用平地机整平和整形。参加水泥的级配碎石混合料宜在2h内使用完毕。(7)碾压时,应采用先静压,后弱振,再强振的方式,最后静压收光。碾压遍数根据试验参数确定。直线地段应由两侧路肩开始向路中心碾压,曲线地段应由内侧路肩向外侧路肩进行碾压。压路机的碾压行咬速度开始采用慢速,以后几遍逐

10、渐加快,但最大速度不超过4km/h。(8)横向接缝处填料应翻挖并与新铺的填料混合均匀后再进行碾压,并注意调整其含水率,纵向应防止工作缝,(9)外表修整养护。局部外表不平整,要洒水补平并补压,使其外形质量到达设计要求。己施工的基床表层禁止任何车辆通行,防止表层扰动破坏。完工后,应覆盖或洒水养护不少于7d。3.3过渡段填筑施工工艺为保证路基的纵向刚度均匀性变化,在轨道根底竖向刚度出现突变的路基与桥台、路基与涵洞、路基与路堑、路基与隧道等分界处均设置了相应的过渡结构。3.3.1 过渡段施工工艺流程332施工方法(1)路堤与桥台过渡段级配碎石采用分层填筑,每层铺设厚度为35cm,压实后为30cm,即压

11、实前是压实后的1.17倍.碾压遍数根据试验参数确定。桥台后2.0m范围外大型压路机能碾压到的部位应采用大型压路机械碾压,大型压路机碾压不到的部位及在台后2.0m范围内应采用小型振动压实设备进行压实。在锥体与桥台之间,自基底开始,高度至桥台顶面、根底襟边上面及四面台身与锥体、路基根底局部均设置厚度IOCm空心砖隔离层,应与锥体填筑同步进行。(2)路堤与横向结构物过渡段过渡段级配碎石施工方法与要求同桥台过渡段施工,且每压实层路拱坡面符合设计要求,无积水现象。横向结构物两端的过渡段填筑对称进行,并与相邻路堤同步施工。(3)路堤与路堑过渡段过渡段填筑前,应平整地面外表,碾压密实,并应挖除路堑交界坡面的

12、表层松土。基床以下局部顺原地面纵向挖成1:21:5的坡面,坡面上开挖台阶,台阶高度0.6m.其开挖局部填筑要求同路堤,并在堑堤过渡分界处路堑侧基床表层以下横向排水砂沟内设置直径为100mm软式排水管。(4)路堑与隧道过渡段土质、软质岩及强风化硬质岩路堑与隧道连接处,在路堑基床范围内设置过渡段,采用级配碎石掺入5%水泥厚度渐变过渡的型式。过渡段长度不小于20m,厚度从仰拱厚度渐变到基床表层厚度0.4m。过渡段基床表层以下需换填AB组土范围内,严格按静压、弱振、强振、静压收面、静压的施工顺序按网格法进行填筑地基处理完成检测合格后,填筑掺入5%水泥的级配碎石,施工方法、工艺与基床表层掺入水泥级配碎石

13、填筑相同。四 .路基填筑检测方法填筑过程中,要加强标高、中线至边线的宽度、纵横坡坡度、平整度等外观质量指标的控制;压实完成后要及时进行效果检测,一是进行外观质量指标的检测,对断面高程、中线偏位、宽度、平整度、横坡、边坡进行检测。检测结果应符合铁道部公布的客运专线铁路路基工程施工质量验收暂行标准(铁建设2005160号)相关标准;二是进行试验检测。下面,将着重阐述试验检测方法。4.1 检测工程路基压实质量应同时满足密度指标和刚度指标的规定。密度指标是指压实系数K和空隙率n两项指标,刚度指标是指地基系数K30、变形模量Ev2(Ev2Evl),动态变形模量EVd三项指标,其检测结果应符合客运专线铁路

14、路基工程施工质量验收暂行标准(铁建设2005160号)相关标准。4.2 检测方法地基系数K30试验(1)检测仪器本试验采用仪器包括:刚性承压板、千斤顶、百分表或位移传感器、基准支架和反力装置。(2)现场检测A场地测试面应进行平整,并使用毛刷扫去外表松土。当测试面处于斜坡上时,应将承载板支撑面做成水平面。安装加载装置和测量装置根据测试要求合理选择测点位置。B平整试验场地:应注意保持试验主体的原始状态,特别要防止松动大颗粒的碎石或石块;将承载板放置于测试地面上,应使承载板与地面良好接触,必要时可铺设一薄层枯燥砂(23mm).安装时不得对测点外表进行压实。C放置承压板:利用承载板上水准泡或水平尺来调

15、整承载板水平。将反力装置承载部位安置于承载板上方,并加以制动。承载板外侧边缘与反力装置支撑点之间的距离不得小于1m。将千斤顶放在承载板的中心位置,使千斤顶保持垂直,用加长杆和调节丝杆使千斤顶顶端球校座与反力装置承载部位紧贴,组装时应保持千斤顶垂直不出现倾斜。D安置测桥。测桥支撑座应设置在距离荷载板外侧边缘及反力装置支撑点Im以外,测表的安放必须相互对称,并且应与荷载板中心保持等距离。E加载试验预先加0.01MPa荷载约30s,稳定后卸除荷载,读取百分表读数作为下沉量的初始读数或将百分表调零。以0.04MPa的增量逐级加载,每增加一级荷载,当Imin的沉降量不大于该级荷载产生的沉降量的1%时,读

16、取荷载强度和下沉量读数,然后增加下一级荷载。当总下沉量超过规定的基准值(1.25mm),或荷载强度超过估计的现场实际最大接触压力,或到达地基的屈服点,试验即可终止。F试验点下的下挖工作:当试验过程出现异常时(如荷载板严重倾斜,荷载板过度下沉),应将试验点下挖相当于荷载板直径的深度,重新进行试验。如遇到石块,或不太密实或含水很多或含水很少的土时,均应在试验记录中注明(3)资料处理根据试验结果绘制荷载强度与下沉量关系曲线,并按照相关公式计算出地基系数。(4)误差校正:由被测土体外表状态影响,所出现的随机误差可通过作图或K30ADTUST程序进行校静态变形模量Ev2试验(1)检测仪器变形模量Ev2测试
