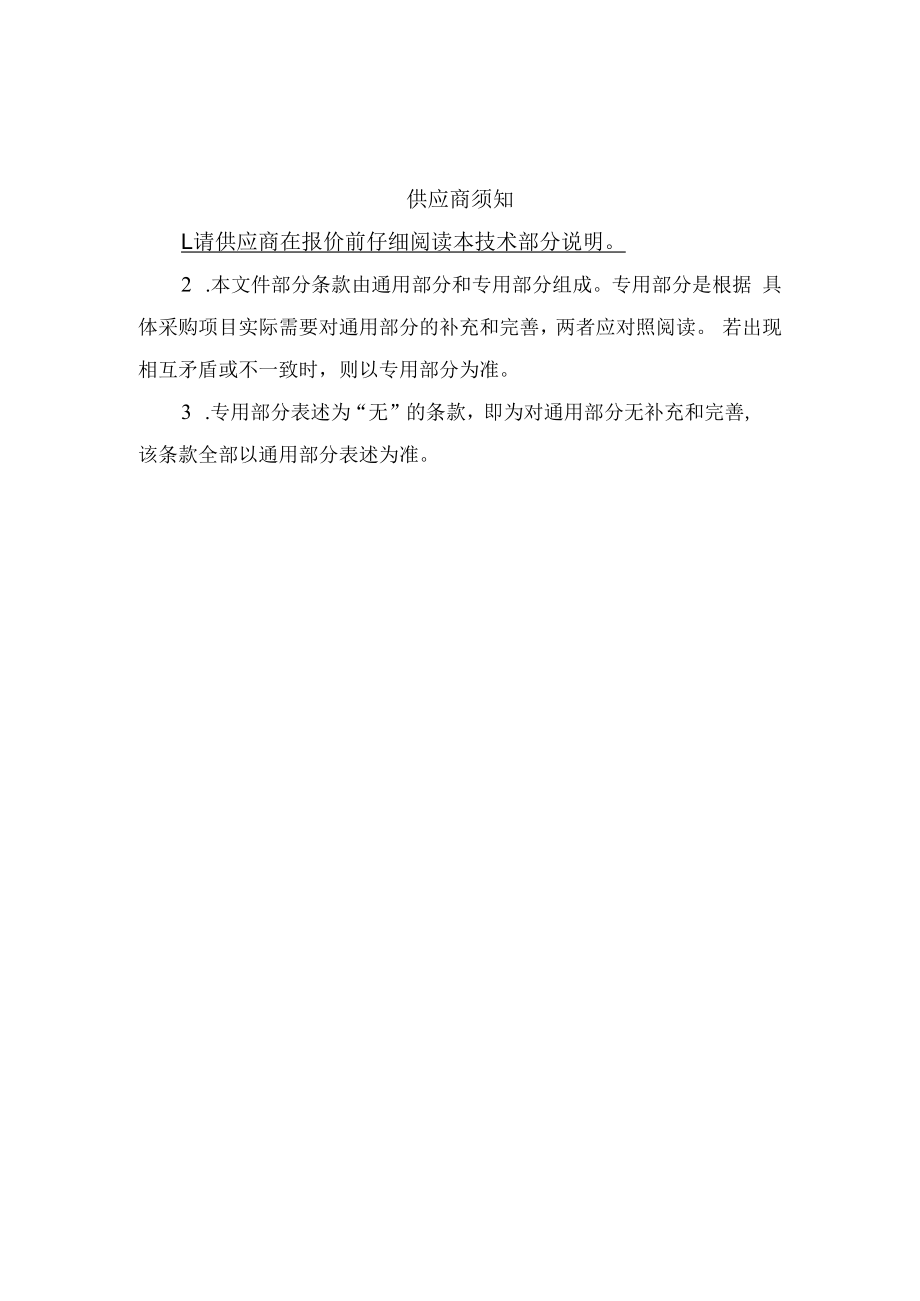

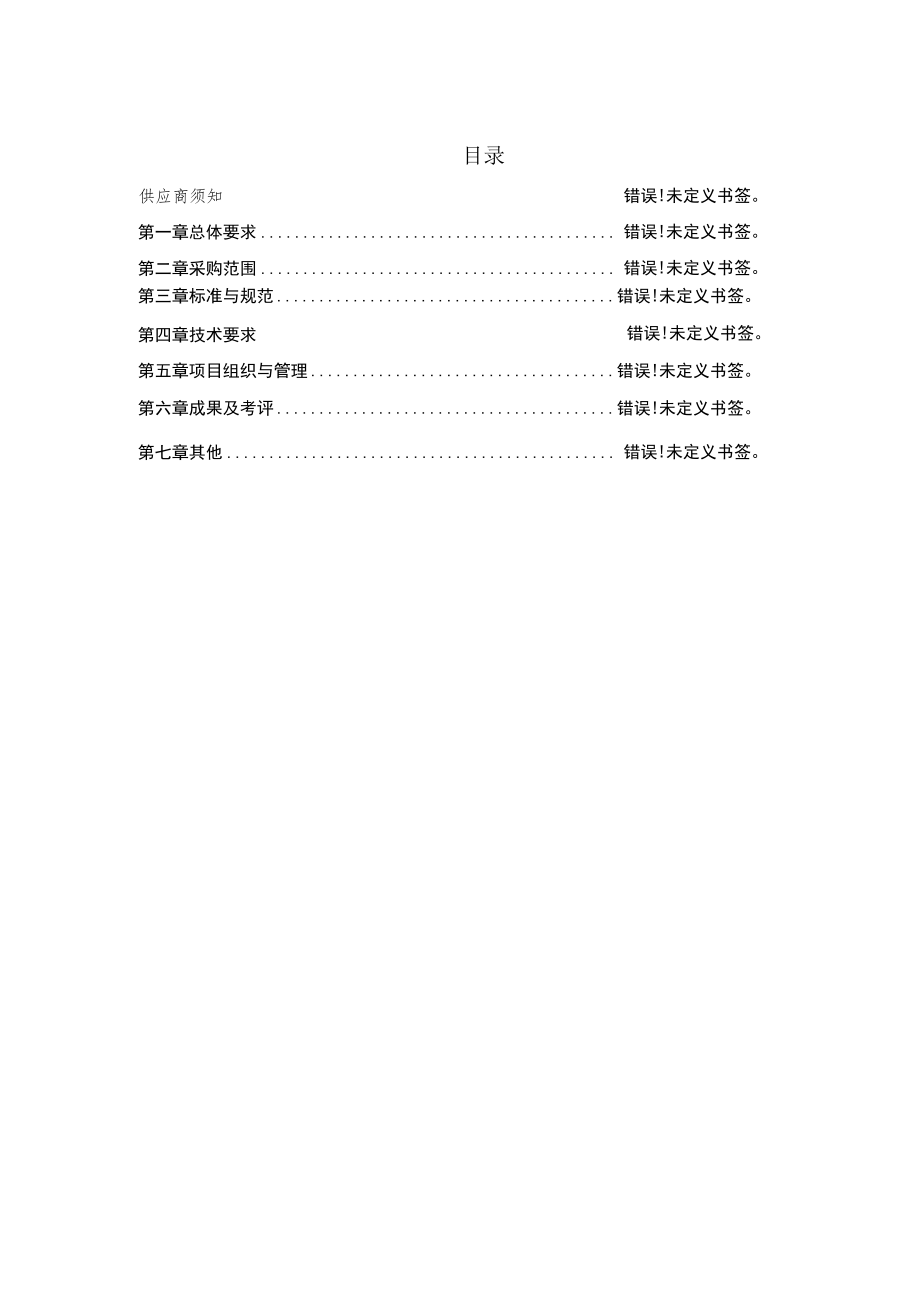

1、西安热工院生产项目71号和12号机组邻机加热优化改造工程项目技术规范书供应商须知目录错误!未定义书签。第一章总体要求错误!未定义书签。第二章采购范围错误!未定义书签。第三章标准与规范错误!未定义书签。第四章技术要求错误!未定义书签。第五章项目组织与管理错误!未定义书签。第六章成果及考评错误!未定义书签。第七章其他错误!未定义书签。供应商须知L请供应商在报价前仔细阅读本技术部分说明。2 .本文件部分条款由通用部分和专用部分组成。专用部分是根据 具体采购项目实际需要对通用部分的补充和完善，两者应对照阅读。 若出现相互矛盾或不一致时，则以专用部分为准。3 .专用部分表述为“无”的条款，即为对通用部分
2、无补充和完善, 该条款全部以通用部分表述为准。第一章总体要求1.1本技术部分仅适用于本服务项目。L2本技术部分提出的条件是最低限度的要求，并未对一切细节 作出规定，也并未规定所有的技术要求和适用的标准，供应商应保证 按照本技术部分和相关规范的要求进行服务。对国家、地方及行业有 关强制性标准，必须满足其要求。1. 3本采购文件中使用的标准，如遇与供应商所执行的标准不一 致时，按较高的标准执行。在合同生效后，采购人有权提出因规范标 准发生变化而产生的一些补充修改要求，供应商应遵守这个要求。1. 4本技术部分可能存在未能全面反映现场实际状况的微小偏 差，供应商应充分了解本项目实际情况并根据规范要求、
3、行业标准， 结合自身经验和收集的相关信息综合考虑项目工作内容。1. 5本项目涉及到的知识产权费用均已包含在报价中，因知识产 权产生的纠纷由供应商自行承担或解决，采购人不承担相应责任。1. 6供应商可在报价文件中引用本技术部分的相关标准或要求， 但不得原封不动地复印或拷贝本技术部分作为其报价文件的主要内 容，否则其报价文件将被作为无效报价。1. 7除采购文件另有规定外，列入本技术部分的所有工作内容均 应包含在本项目报价中。L8本技术部分为合同的附件，与合同正文具有同等效力。L9本技术部分中如出现资质、业绩等方面要求与商务部分不一致，以商务部分为准。第二章采购范围2.1 服务范围2.2 . 1本项
4、目具体工作范围为：西安热工院生产项目-邻机加热系统优化改造工程施工，具体为 11号和12号机组全厂辅汽邻机优化改造项目施工。技术规格：本项目工程包工包料，辅材、耗材等材料均由供应商 负责。（1） 11号机组辅汽联箱至锅炉用汽管道（手动阀后水平段）开 口，焊接变径三通并连接辅汽邻机加热管道；邻机加热管道顺机炉隔 墙引至除氧器平台高度，并穿墙（墙壁开孔并实施防水施工）至原邻 机加热管道处，水平敷设至12号机组侧并增加逆止阀、手动阀及其 疏水阀，穿屋顶（屋顶开孔并实施防水施工），穿屋顶后在机组运行 平台高处与原12号机至11号机邻机加热管道汇合（等径三通焊接连 接）。（2） 12号机组辅汽联箱至锅炉
5、用汽管道（手动阀后水平段）开 口，焊接变径三通并连接辅汽邻机加热管道，邻机加热管道顺机炉隔 墙引至除氧器平台高度，并穿墙（墙壁开孔并实施防水施工）至原邻 机加热管道处，跨越原邻机加热调整阀组，水平敷设至H号机组侧, 并增加逆止阀、手动阀及其疏水阀，与原11号机至12机邻机加热管 道汇合（等径三通焊接连接）。（3） 12号机组高旁阀后管道（3MPa、350）增设流量测量装 置（0-200th）,并将流量信号接入DCS系统，进行相应逻辑和控制 画面修改。（4）施工范围内蒸汽管道支吊架施工。（5）施工范围内蒸汽管道及其阀门等保温层施工。（6）施工范围内所有脚手架的搭设。（7）施工范围内建筑结构开孔及
6、其防水施工。（8）施工范围内热控线缆敷设及与电子间板卡连接施工。（9）施工范围内管道设备标识牌制作。（10）施工现场必须按照发包方要求设置临时围栏，设置明显安 全通道及标示牌，严禁影响机组正常检修，否则按照第六章考评条件 进行责罚。（H）为加快机组启动速度和缓解高、中压联合启动对高旁容量 的要求，二抽至2号高加抽汽管道抽汽口，由高排止逆阀下游更改至 高排止逆阀上游。（12）施工现场管道、阀门等材料运输至12.6米（运行）平台 和23米（除氧）平台，需采用卷扬机运输方式，投标方应在投标过 程提供卷扬机施工方案和相应的安全措施，具体吊运量根据招标方提 供的材料清单计算。（13）本项目涉及特种设备制
7、造维修改造的部分，投标方负责按 照特种设备相关管理规定向有关机构报备及特种设备的监督检验，取 得监督检验报告后交给招标方。（14）要求在合同签订后10个日历日内完成本发包项目所有工 作内容，人员需同时配合发标方其他现场工作（包括不限于高中压缸 联合启动项目），现场施工人员至少20名，发标方对发包工程内容 验收合格后施工人员方可离厂。2. 2服务期限现场改造工作在合同签订后10个日历日内完成，如因施工方造成工期后延，采购人将对供应商进行扣款处罚（详见6.2. 2. 3进度指 标）。2. 3服务地点本项目服务地点为国能江苏谏壁发电有限公司。2. 4采购人提供的条件2. 4.1通用部分（1）本项目服
8、务相关的文件、资料。（2）采购人提供配合的管理人员。3. 4.2专用部分采购人除提供通用条件和资料以外，还将提供以下资料和条件供 本服务使用：（1）本项目相关的文件、资料：现有辅汽联箱至锅炉供汽管道 图纸，原邻机加热管道图纸，施工图纸。（2）施工用水、用电、用气：如有需要，采购人提供用水、用 电、用气接口。从接口到施工区域之间的线路设计、采购、施工、运 行维护及拆除清理由供应商负责，费用包含在报价中。（3）生产、生活及办公设施：采购人不提供生产、生活及办公 设施，由供应商自行解决，其费用已包含在报价中。采购人提供场地作为施工临时占地，期限为施工规定工期，供应 商堆放时必须按要求进行堆放整齐。在
9、进行施工时，必须考虑对周边 的房屋、管线（电力、通信、供水、消防等）及设施进行保护，不得 损坏，否则由此产生的后果均由供应商承担。2. 5施工量清单及施工图1）本项目为包工包料，施工所涉及的管道、阀门、测量元件、 保温、脚手架搭设、油漆等辅材和耗材均由报价方负责。2）报价方报价之前需充分了解改造施工的工作内容，中标后不 可以未进行现场勘察为由进行施工内容或价格的变更。序号设备名称品牌、主要参数及规格型号单位数量一H号机组全厂辅汽邻机加热系统1.111号机组辅汽至邻机加热手动闸阀Z61H-63 PN6.3 DN150 L=450只21.211号机组辅汽至邻机加热电动闸阀Z61H-63 PN6.3
10、 DN150 L=450只21.311号机组辅汽至邻机加热疏水电动一次阀截止阀PN6.3 DN25只21.411号机组辅汽至邻机加热疏水二次阀截止阀PN6.3 DN25只21.5Il号机组辅汽至邻机加热逆止阀逆止阀 PN6.3 DN150只11.611号机组辅汽至锅炉用汽管道三通T6.3C12SO PN6.3 DN219x219x159个11.711号机组邻机加热管道三通T6.3C12SO PN6.3 DN 159x159x159个11.890。热压弯头E6.3C12SO PN6.3 DN150个121.9无缝钢管#20 168x7m2001.10无缝钢管#20 322.5m1001.11疏水
11、接管座PN6.3 DN25 H=IOO个41.12管道、阀门保温m2001.12.1防锈油漆-kg501.12.2保温蒙皮=0.5mmkg5001.12.3硅酸铝=1(X) 96Kgm3m311.13支吊架1.13.1角钢Q235 Z30x30x3m201.13.2钢板Q235 =2mmm2101.14墙壁开孔350,墙厚 40Omm个31.15厂方顶开孔及防水施工350,墙厚 400mm个2二12号机组全厂辅汽邻机加热系统2.112号机组辅汽至邻机加热手动闸阀Z61H-63 PN6.3 DN150 L=450只22.212号机组辅汽至邻机加热电动闸阀Z61H-63 PN6.3 DN150 L
12、=450只22312号机组辅汽至邻机加热疏水电动一次阀截止阀PN6.3 DN25只22.412号机组辅汽至邻机加热疏水二次阀截止阀PN6.3 DN25只22.512号机组辅汽至邻机加热止逆阀止逆阀 PN6.3 DN150只12.612号机组辅汽至锅炉用汽管道三通T6.3C12SO PN6.3 DN219x219x159个12.712号机组邻机加热管道三通T6.3C12SO PN6.3 DN 159x159x159个12.890。热压弯头E6.3C12SO PN6.3 DN150个122.9无缝钢管#20 168x7m2002.10无缝钢管#20 322.5m1002.11疏水接管座PN6.3
13、DN25 H=IOO个42.12.1管道、阀门保温m2002.12.2防锈油漆-kg502.12.3保温蒙皮=0.5mmkg5002.13硅酸铝=100 96Kgm3m312.13.1支吊架2.13.2角钢Q235 Z30x30x3m202.14钢板Q235 =2mmm2102.15墙壁打孔350,墙厚 40Omm个32.16厂方顶开孔及防水施工350,墙厚 400mm个2三12号机组高压旁路阀后管道增设流量测量装置3.1蒸汽流量计常用参数：100th, 3MPa, 350；量程：0-200th个13.2高旁阀后管道开孔及流量计焊接开孔直径：根据插入式流量计实际需求 管道蒸汽参数：5MPa,
