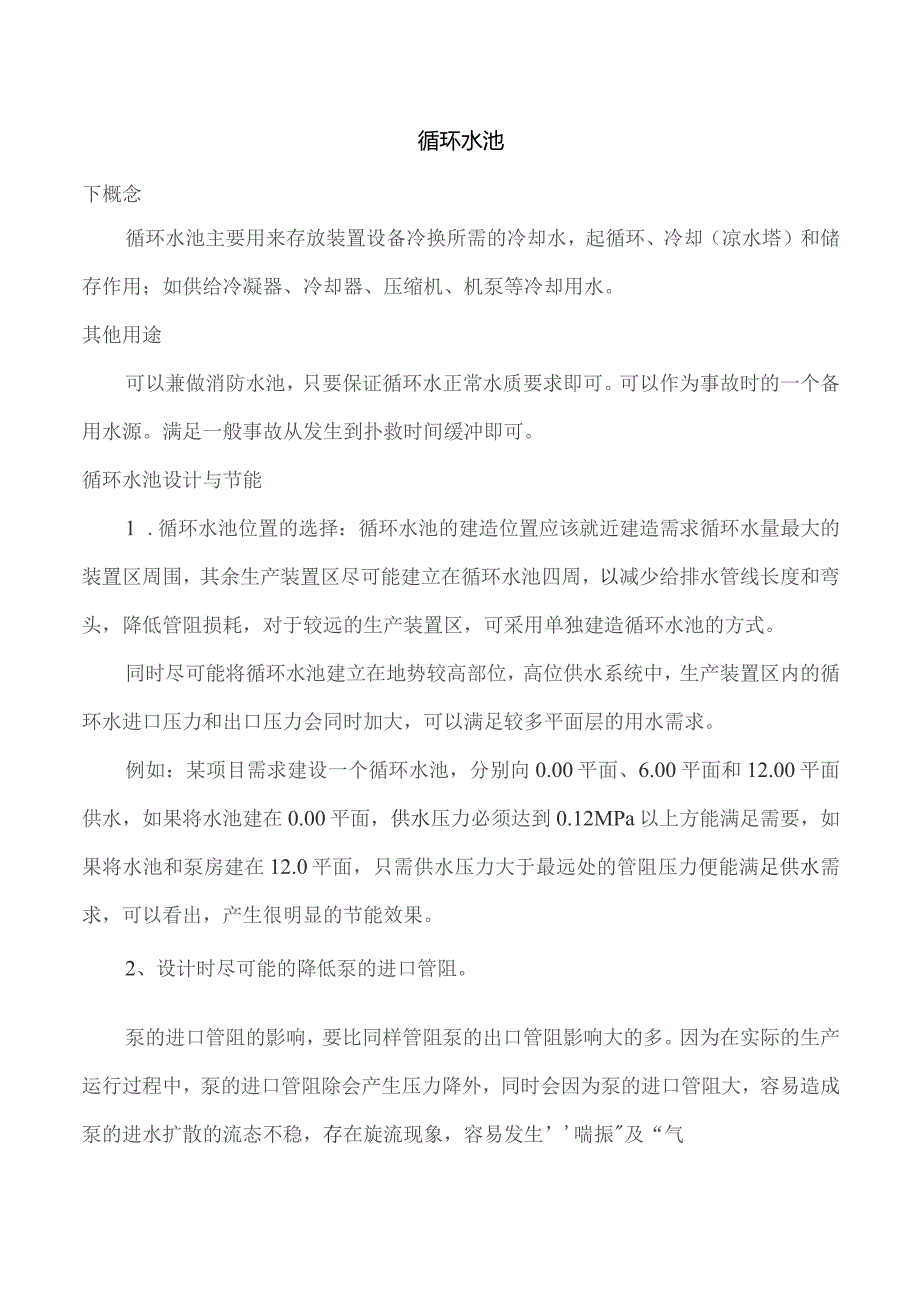

1、循环水池下概念循环水池主要用来存放装置设备冷换所需的冷却水，起循环、冷却（凉水塔）和储存作用；如供给冷凝器、冷却器、压缩机、机泵等冷却用水。其他用途可以兼做消防水池，只要保证循环水正常水质要求即可。可以作为事故时的一个备用水源。满足一般事故从发生到扑救时间缓冲即可。循环水池设计与节能1 .循环水池位置的选择：循环水池的建造位置应该就近建造需求循环水量最大的装置区周围，其余生产装置区尽可能建立在循环水池四周，以减少给排水管线长度和弯头，降低管阻损耗，对于较远的生产装置区，可采用单独建造循环水池的方式。同时尽可能将循环水池建立在地势较高部位，高位供水系统中，生产装置区内的循环水进口压力和出口压力会
2、同时加大，可以满足较多平面层的用水需求。例如：某项目需求建设一个循环水池，分别向0.00平面、6.00平面和12.00平面供水，如果将水池建在0.00平面，供水压力必须达到0.12MPa以上方能满足需要，如果将水池和泵房建在12.0平面，只需供水压力大于最远处的管阻压力便能满足供水需求，可以看出，产生很明显的节能效果。2、设计时尽可能的降低泵的进口管阻。泵的进口管阻的影响，要比同样管阻泵的出口管阻影响大的多。因为在实际的生产运行过程中，泵的进口管阻除会产生压力降外，同时会因为泵的进口管阻大，容易造成泵的进水扩散的流态不稳，存在旋流现象，容易发生喘振及“气蚀”现象，降低了泵的吸水能力和效率，造成

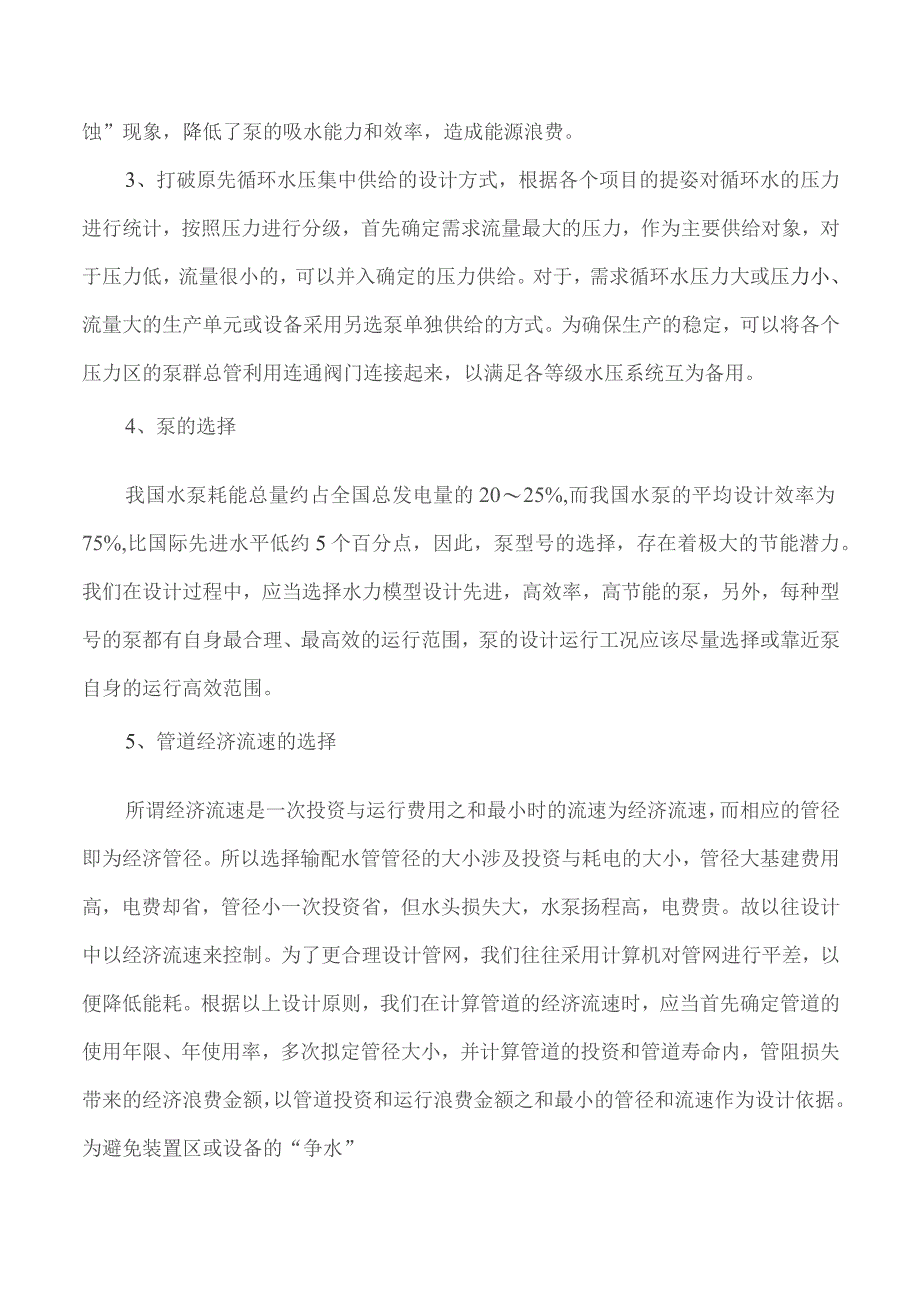

3、能源浪费。3、打破原先循环水压集中供给的设计方式，根据各个项目的提姿对循环水的压力进行统计，按照压力进行分级，首先确定需求流量最大的压力，作为主要供给对象，对于压力低，流量很小的，可以并入确定的压力供给。对于，需求循环水压力大或压力小、流量大的生产单元或设备采用另选泵单独供给的方式。为确保生产的稳定，可以将各个压力区的泵群总管利用连通阀门连接起来，以满足各等级水压系统互为备用。4、泵的选择我国水泵耗能总量约占全国总发电量的2025%,而我国水泵的平均设计效率为75%,比国际先进水平低约5个百分点，因此，泵型号的选择，存在着极大的节能潜力。我们在设计过程中，应当选择水力模型设计先进，高效率，高节
4、能的泵，另外，每种型号的泵都有自身最合理、最高效的运行范围，泵的设计运行工况应该尽量选择或靠近泵自身的运行高效范围。5、管道经济流速的选择所谓经济流速是一次投资与运行费用之和最小时的流速为经济流速，而相应的管径即为经济管径。所以选择输配水管管径的大小涉及投资与耗电的大小，管径大基建费用高，电费却省，管径小一次投资省，但水头损失大，水泵扬程高，电费贵。故以往设计中以经济流速来控制。为了更合理设计管网，我们往往采用计算机对管网进行平差，以便降低能耗。根据以上设计原则，我们在计算管道的经济流速时，应当首先确定管道的使用年限、年使用率，多次拟定管径大小，并计算管道的投资和管道寿命内，管阻损失带来的经济

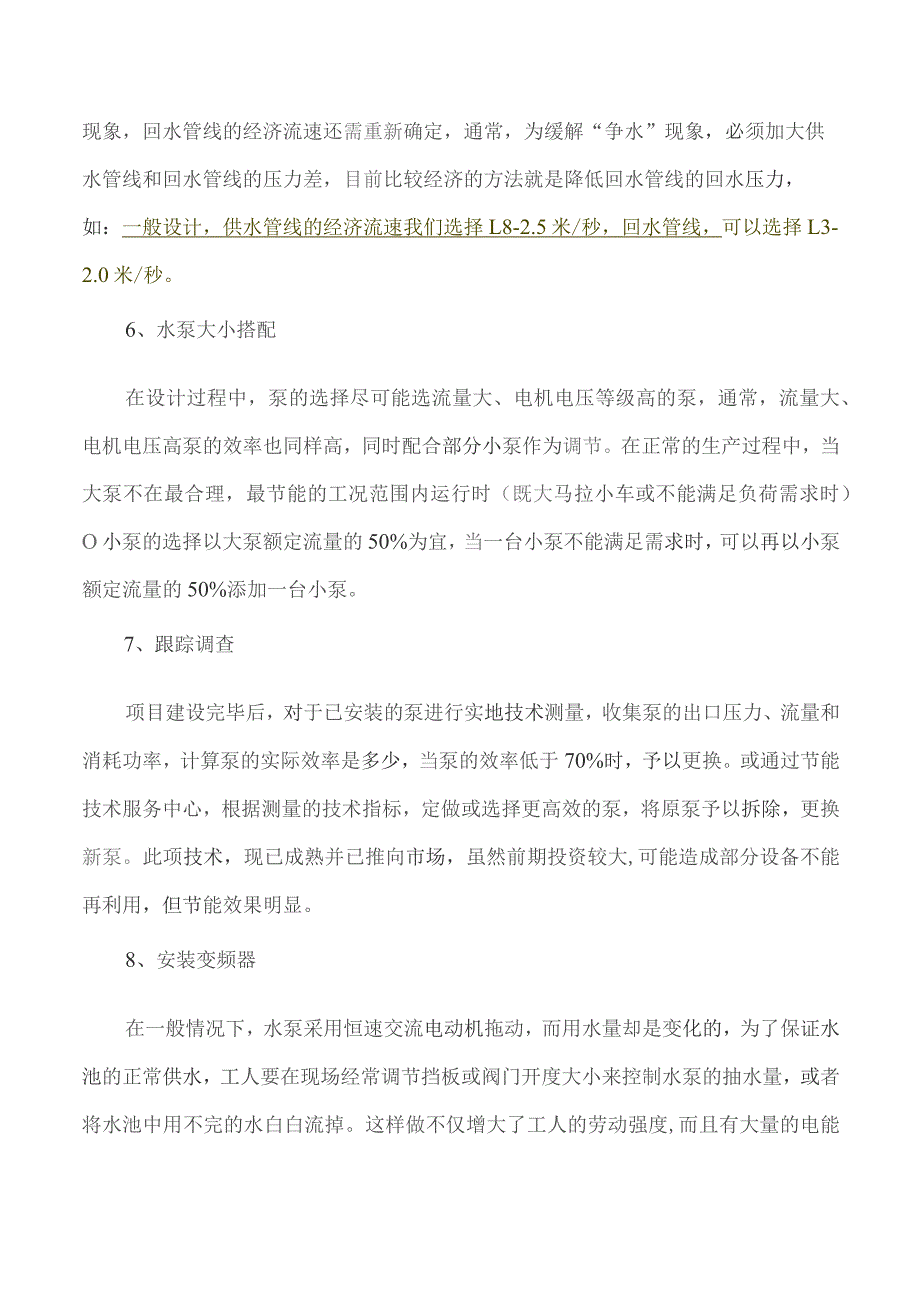

5、浪费金额，以管道投资和运行浪费金额之和最小的管径和流速作为设计依据。为避免装置区或设备的“争水”现象，回水管线的经济流速还需重新确定，通常，为缓解“争水”现象，必须加大供水管线和回水管线的压力差，目前比较经济的方法就是降低回水管线的回水压力，如：一般设计，供水管线的经济流速我们选择L8-2.5米/秒，回水管线，可以选择L3-2.0米/秒。6、水泵大小搭配在设计过程中，泵的选择尽可能选流量大、电机电压等级高的泵，通常，流量大、电机电压高泵的效率也同样高，同时配合部分小泵作为调节。在正常的生产过程中，当大泵不在最合理，最节能的工况范围内运行时（既大马拉小车或不能满足负荷需求时）O小泵的选择以大泵额
6、定流量的50%为宜，当一台小泵不能满足需求时，可以再以小泵额定流量的50%添加一台小泵。7、跟踪调查项目建设完毕后，对于已安装的泵进行实地技术测量，收集泵的出口压力、流量和消耗功率，计算泵的实际效率是多少，当泵的效率低于70%时，予以更换。或通过节能技术服务中心，根据测量的技术指标，定做或选择更高效的泵，将原泵予以拆除，更换新泵。此项技术，现已成熟并已推向市场，虽然前期投资较大,可能造成部分设备不能再利用，但节能效果明显。8、安装变频器在一般情况下，水泵采用恒速交流电动机拖动，而用水量却是变化的，为了保证水池的正常供水，工人要在现场经常调节挡板或阀门开度大小来控制水泵的抽水量，或者将水池中用不
7、完的水白白流掉。这样做不仅增大了工人的劳动强度,而且有大量的电能浪费在水泵阀门阻力的损失上。因此就要求水泵处于变工况运行，若利用变频器进行调速，以调节电动机转速的方法取代调节挡板或阀门，则不仅可以减轻工人劳动强度，还能达到节约电能目的，对提高企业经济效益有重要意义。由电机特性分析可知，均匀改变电机供电频率F,就可以平滑地改变电动机的转速，从而改变泵机的转速；结合泵机特性分析，降低电动机转速，电动机输入功率也随之减少，泵机轴功率就相应减少。这就是变频器控制水泵的节能原理。循环水池容积计算循环冷却水的系统容积宜小于小时循环水量的1/3。当按下式计算的系统容积超过前述规定时，应调整水池容积。V=Vf+Vp+Vt式中Vf-设备中的水容积（）；Vp管道容积（）；Vt水池容积（）O注：首先保证循环冷却水的系统容积宜小于小时循环水量的1/3,但考虑到今后的发展,在场地允许的条件下还是尽量按大的设计并且在设计循环水池时宜考虑:一般冷却水水池、回收用高温水池，单独处理，不要混用，对系统溶剂损耗、节能降耗都是有好处的。
