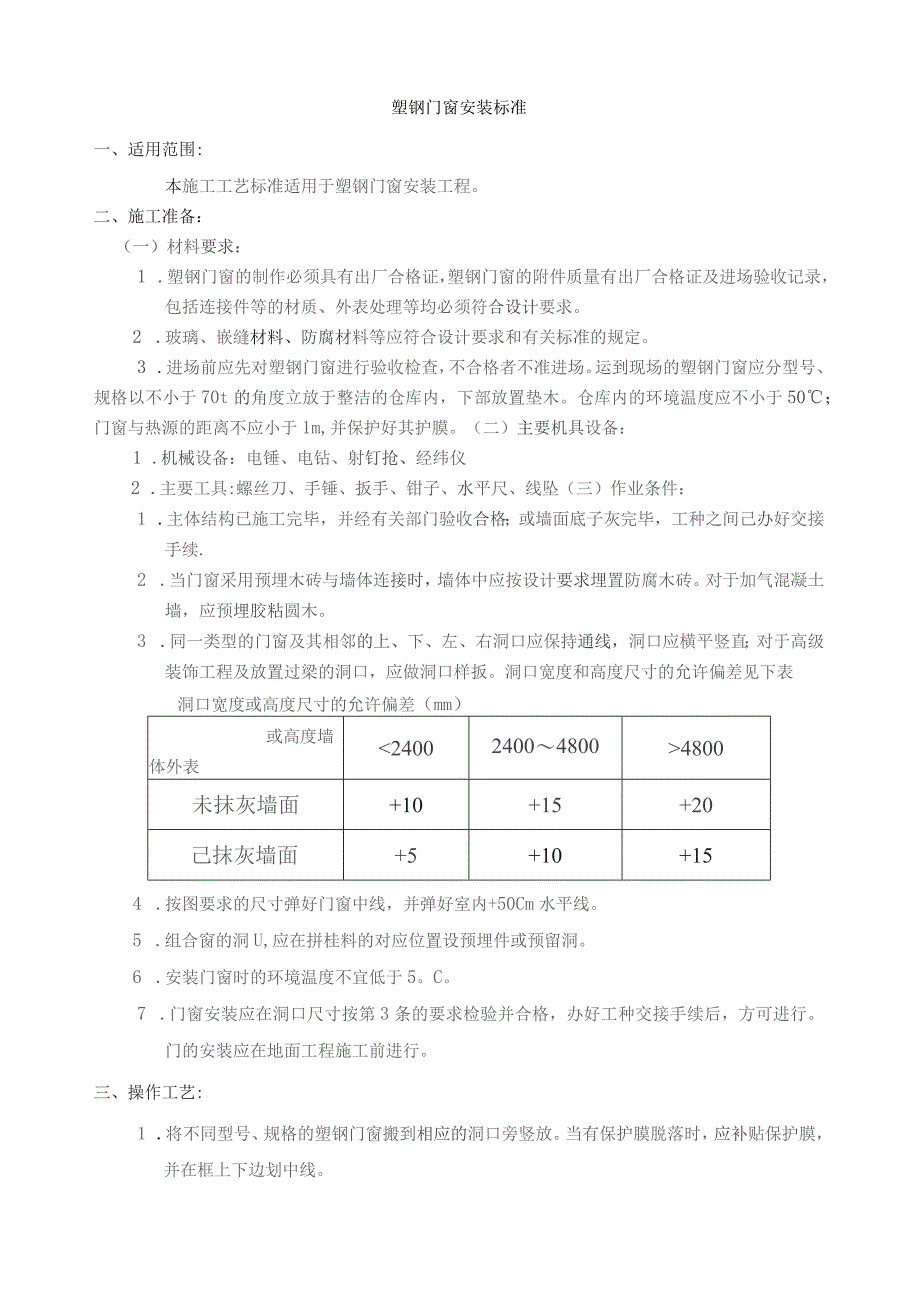

塑钢门窗安装规范-.docx_第1页
第1页 / 共6页

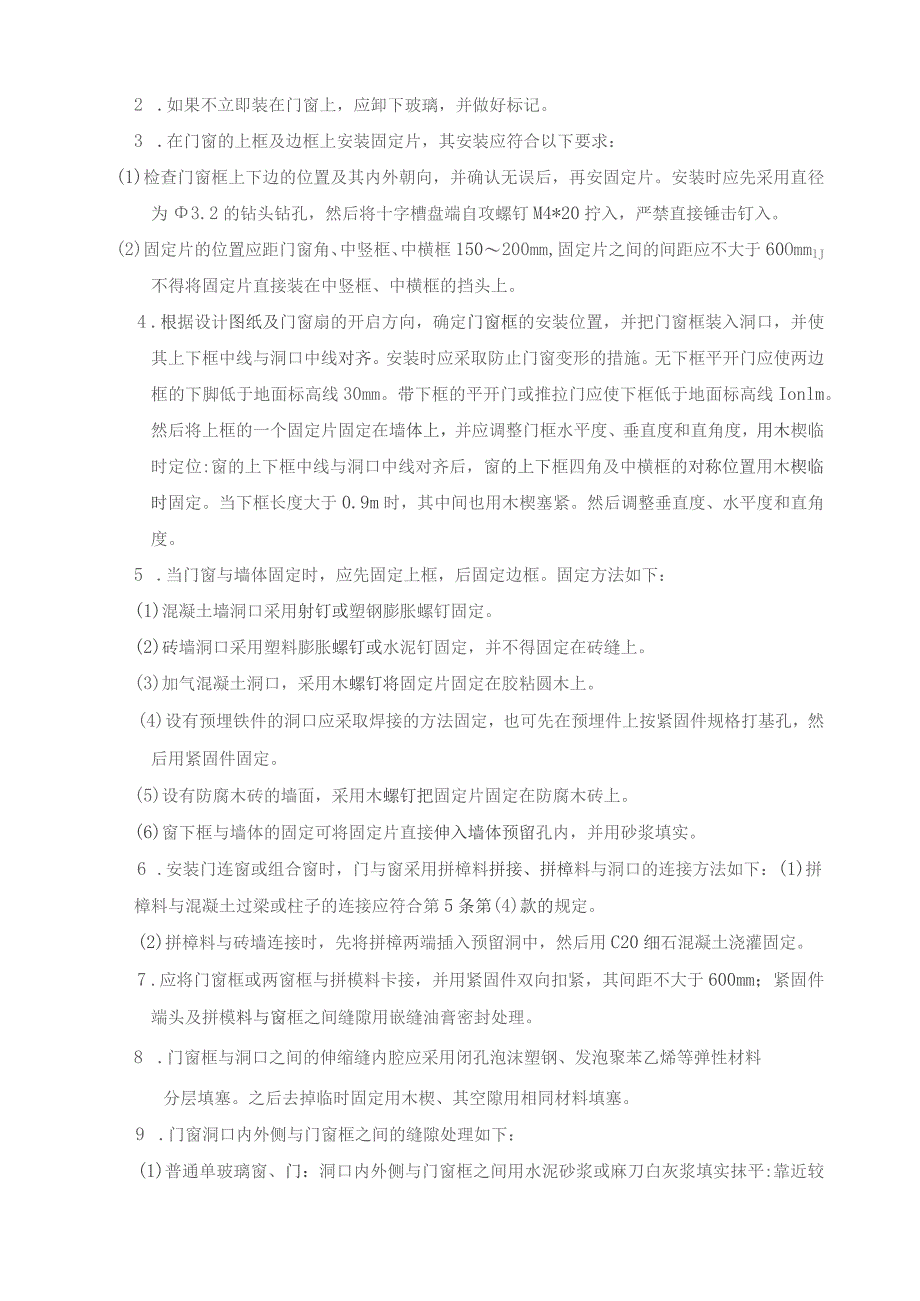

塑钢门窗安装规范-.docx_第2页
第2页 / 共6页

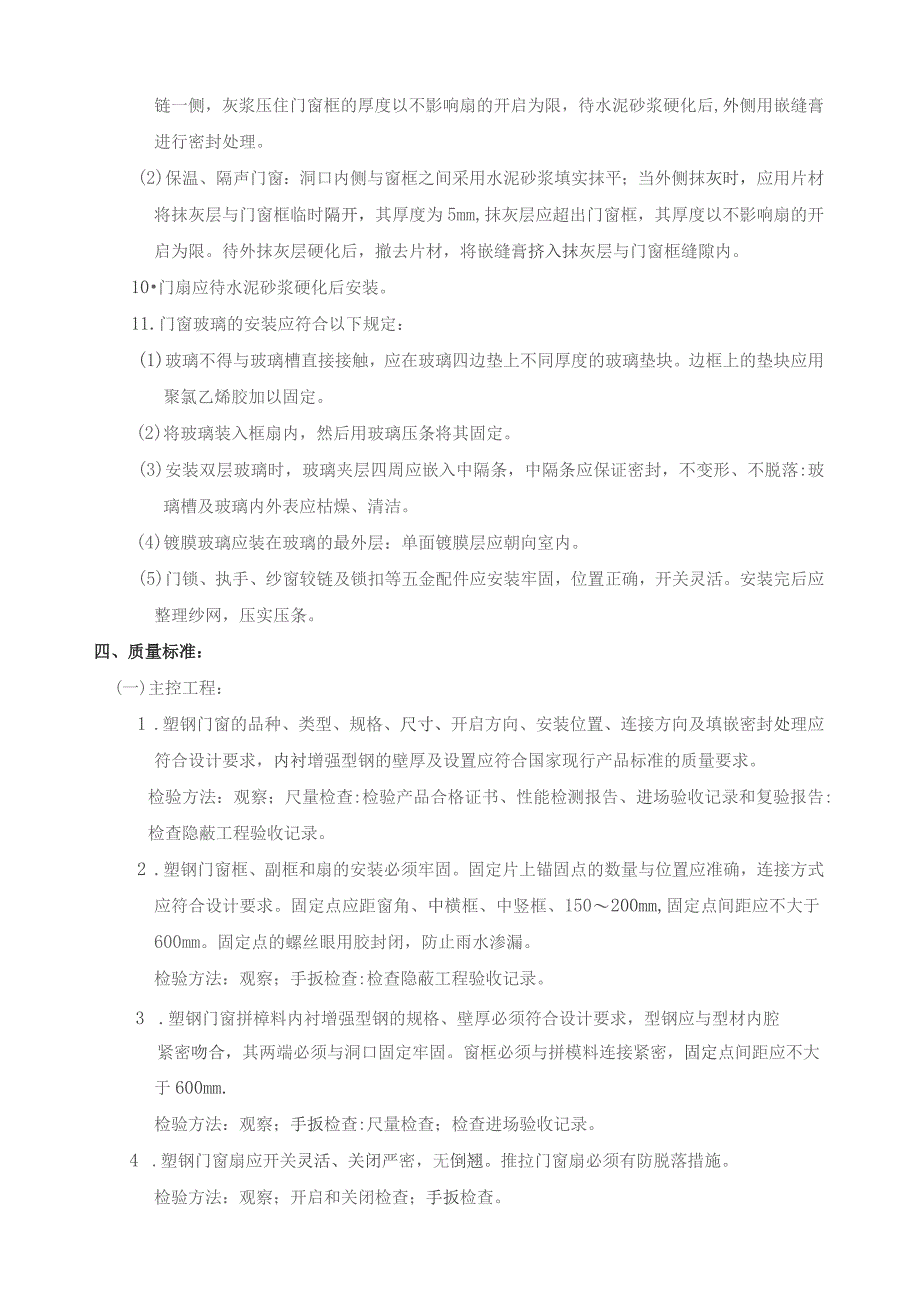

塑钢门窗安装规范-.docx_第3页
第3页 / 共6页
塑钢门窗安装规范-.docx_第4页
第4页 / 共6页
塑钢门窗安装规范-.docx_第5页
第5页 / 共6页
塑钢门窗安装规范-.docx_第6页
第6页 / 共6页
亲,该文档总共6页,全部预览完了,如果喜欢就下载吧!
资源描述

《塑钢门窗安装规范-.docx》由会员分享,可在线阅读,更多相关《塑钢门窗安装规范-.docx(6页珍藏版)》请在第壹文秘上搜索。

1、塑钢门窗安装标准一、适用范围:本施工工艺标准适用于塑钢门窗安装工程。二、施工准备:(一)材料要求:1 .塑钢门窗的制作必须具有出厂合格证,塑钢门窗的附件质量有出厂合格证及进场验收记录,包括连接件等的材质、外表处理等均必须符合设计要求。2 .玻璃、嵌缝材料、防腐材料等应符合设计要求和有关标准的规定。3 .进场前应先对塑钢门窗进行验收检查,不合格者不准进场。运到现场的塑钢门窗应分型号、规格以不小于70t的角度立放于整洁的仓库内,下部放置垫木。仓库内的环境温度应不小于50;门窗与热源的距离不应小于1m,并保护好其护膜。(二)主要机具设备:1 .机械设备:电锤、电钻、射钉抢、经纬仪2 .主要工具:螺丝

2、刀、手锤、扳手、钳子、水平尺、线坠(三)作业条件:1 .主体结构已施工完毕,并经有关部门验收合格;或墙面底子灰完毕,工种之间己办好交接手续.2 .当门窗采用预埋木砖与墙体连接时,墙体中应按设计要求埋置防腐木砖。对于加气混凝土墙,应预埋胶粘圆木。3 .同一类型的门窗及其相邻的上、下、左、右洞口应保持通线,洞口应横平竖直;对于高级装饰工程及放置过梁的洞口,应做洞口样扳。洞口宽度和高度尺寸的允许偏差见下表洞口宽度或高度尺寸的允许偏差(mm)或高度墙体外表4800未抹灰墙面+10+15+20己抹灰墙面+5+10+154 .按图要求的尺寸弹好门窗中线,并弹好室内+50Cm水平线。5 .组合窗的洞U,应在

3、拼桂料的对应位置设预埋件或预留洞。6 .安装门窗时的环境温度不宜低于5。C。7 .门窗安装应在洞口尺寸按第3条的要求检验并合格,办好工种交接手续后,方可进行。门的安装应在地面工程施工前进行。三、操作工艺:1 .将不同型号、规格的塑钢门窗搬到相应的洞口旁竖放。当有保护膜脱落时,应补贴保护膜,并在框上下边划中线。2 .如果不立即装在门窗上,应卸下玻璃,并做好标记。3 .在门窗的上框及边框上安装固定片,其安装应符合以下要求:(1)检查门窗框上下边的位置及其内外朝向,并确认无误后,再安固定片。安装时应先采用直径为3.2的钻头钻孔,然后将十字槽盘端自攻螺钉M4*20拧入,严禁直接锤击钉入。(2)固定片的

4、位置应距门窗角、中竖框、中横框150200mm,固定片之间的间距应不大于60OmmlJ不得将固定片直接装在中竖框、中横框的挡头上。4 .根据设计图纸及门窗扇的开启方向,确定门窗框的安装位置,并把门窗框装入洞口,并使其上下框中线与洞口中线对齐。安装时应采取防止门窗变形的措施。无下框平开门应使两边框的下脚低于地面标高线30mm。带下框的平开门或推拉门应使下框低于地面标高线Ionlm。然后将上框的一个固定片固定在墙体上,并应调整门框水平度、垂直度和直角度,用木楔临时定位:窗的上下框中线与洞口中线对齐后,窗的上下框四角及中横框的对称位置用木楔临时固定。当下框长度大于0.9m时,其中间也用木楔塞紧。然后

5、调整垂直度、水平度和直角度。5 .当门窗与墙体固定时,应先固定上框,后固定边框。固定方法如下:(1)混凝土墙洞口采用射钉或塑钢膨胀螺钉固定。(2)砖墙洞口采用塑料膨胀螺钉或水泥钉固定,并不得固定在砖缝上。(3)加气混凝土洞口,采用木螺钉将固定片固定在胶粘圆木上。(4)设有预埋铁件的洞口应采取焊接的方法固定,也可先在预埋件上按紧固件规格打基孔,然后用紧固件固定。(5)设有防腐木砖的墙面,采用木螺钉把固定片固定在防腐木砖上。(6)窗下框与墙体的固定可将固定片直接伸入墙体预留孔内,并用砂浆填实。6 .安装门连窗或组合窗时,门与窗采用拼樟料拼接、拼樟料与洞口的连接方法如下:(1)拼樟料与混凝土过梁或柱

6、子的连接应符合第5条第(4)款的规定。(2)拼樟料与砖墙连接时,先将拼樟两端插入预留洞中,然后用C20细石混凝土浇灌固定。7 .应将门窗框或两窗框与拼模料卡接,并用紧固件双向扣紧,其间距不大于600mm;紧固件端头及拼模料与窗框之间缝隙用嵌缝油膏密封处理。8 .门窗框与洞口之间的伸缩缝内腔应采用闭孔泡沫塑钢、发泡聚苯乙烯等弹性材料分层填塞。之后去掉临时固定用木楔、其空隙用相同材料填塞。9 .门窗洞口内外侧与门窗框之间的缝隙处理如下:(1)普通单玻璃窗、门:洞口内外侧与门窗框之间用水泥砂浆或麻刀白灰浆填实抹平:靠近较链一侧,灰浆压住门窗框的厚度以不影响扇的开启为限,待水泥砂浆硬化后,外侧用嵌缝膏

7、进行密封处理。(2)保温、隔声门窗:洞口内侧与窗框之间采用水泥砂浆填实抹平;当外侧抹灰时,应用片材将抹灰层与门窗框临时隔开,其厚度为5mm,抹灰层应超出门窗框,其厚度以不影响扇的开启为限。待外抹灰层硬化后,撤去片材,将嵌缝膏挤入抹灰层与门窗框缝隙内。10门扇应待水泥砂浆硬化后安装。11.门窗玻璃的安装应符合以下规定:(1)玻璃不得与玻璃槽直接接触,应在玻璃四边垫上不同厚度的玻璃垫块。边框上的垫块应用聚氯乙烯胶加以固定。(2)将玻璃装入框扇内,然后用玻璃压条将其固定。(3)安装双层玻璃时,玻璃夹层四周应嵌入中隔条,中隔条应保证密封,不变形、不脱落:玻璃槽及玻璃内外表应枯燥、清洁。(4)镀膜玻璃应

8、装在玻璃的最外层:单面镀膜层应朝向室内。(5)门锁、执手、纱窗较链及锁扣等五金配件应安装牢固,位置正确,开关灵活。安装完后应整理纱网,压实压条。四、质量标准:(一)主控工程:1 .塑钢门窗的品种、类型、规格、尺寸、开启方向、安装位置、连接方向及填嵌密封处理应符合设计要求,内衬增强型钢的壁厚及设置应符合国家现行产品标准的质量要求。检验方法:观察;尺量检查:检验产品合格证书、性能检测报告、进场验收记录和复验报告:检查隐蔽工程验收记录。2 .塑钢门窗框、副框和扇的安装必须牢固。固定片上锚固点的数量与位置应准确,连接方式应符合设计要求。固定点应距窗角、中横框、中竖框、150200mm,固定点间距应不大

9、于600mm。固定点的螺丝眼用胶封闭,防止雨水渗漏。检验方法:观察;手扳检查:检查隐蔽工程验收记录。3 .塑钢门窗拼樟料内衬增强型钢的规格、壁厚必须符合设计要求,型钢应与型材内腔紧密吻合,其两端必须与洞口固定牢固。窗框必须与拼模料连接紧密,固定点间距应不大于600mm.检验方法:观察;手扳检查:尺量检查;检查进场验收记录。4 .塑钢门窗扇应开关灵活、关闭严密,无倒翘。推拉门窗扇必须有防脱落措施。检验方法:观察;开启和关闭检查;手扳检查。5 .塑钢门窗配件的型号、规格、数量应符合设计要求,安装应牢固,位置应准确,功能应满足使用要求。检验方法:观察;手扳检查;尺量检查。6 .塑钢门窗框与墙体间缝隙

10、应采用闭孔弹性材料填嵌饱满,外表应采用密封胶密封。密封胶应粘结牢固,外表应光滑、顺直、无裂纹。检验方法:观察;检查隐蔽工程验收记录。(一)一般工程:1 塑钢门窗外表应洁净、平整、光滑、大面应无划痕、碰伤。检验方法:观察。2 .塑钢门窗的密封条不得脱槽。旋转窗间隙应根本均匀。3 .塑钢门窗扇的开关力应符合以下规定:(1)平开门窗扇平校链的开关力应不大于80N;滑撑校链的开关力应不大于80N,并不小于30N.(2)推拉窗扇的开关力应不大于100No检验方法:观察;用弹簧秤检查。4 .玻璃密封条与玻璃击玻璃槽口的接缝应平整,不得卷边,脱槽。检验方法:观察。5 .排水孔应畅通,位置和数量应符合设计要求

11、。检验方法:观察。6 .塑钢门窗安装的允许偏差和检验方法应符合下表的规定。塑钢门窗安装的允许偏差和检验方法项次工程允许偏差(mm)检验方法标准、标准企业标准1门窗槽口宽度、高度1500mm22用钢尺检查1500mm332门窗槽口对角线长度差W2000mm32用钢尺检查200Omm543门窗框的正、侧面垂直度32用Im垂直检测尺检查4门窗横框的水平度32用Im水平尺和塞尺检查5门窗横框标高54用钢尺检查6门窗竖向偏离中心54用钢直尺检查7双层门框内外框间距43用钢尺检查8同樟平开门窗相邻扇高度差22用钢直尺检查9平开门窗较链部位配合间隙+2;-1*2;-1用塞尺检查10推拉门窗扇与椎搭接量+1.

12、5;-2.5+1;-2用钢直尺检查11推拉门窗扇与竖框平行度22用Im水平尺和塞尺检查五、成品保护:1 .门窗在安装过程中,应及时去除其外表的水泥砂浆。2 .己安装门窗框、扇的洞口,不得再作运料通道。3 .严禁在门窗框扇上支脚手架、悬挂重物;外脚手架不得压在门窗框、扇上,并严禁蹬踩门窗框扇或窗撑。4 .应防止利器划伤门窗外表。5 .立体交叉作业时,门窗严禁碰撞。六、平安措施:1 .材料应堆放整齐、平稳,并应注意防火。2 .安装门窗、玻璃或擦玻璃时,严禁用手攀窗框、窗扇和窗撑;操作时,应系好平安带,严禁把平安带系在窗撑上。3 .应经常检查电开工具有无漏电现象,当使用射钉枪时应采用平安防护措施。电开工具应安装漏电保护器。4 .劳动保护、防火防毒等施工平安技术,按国家现行标准建筑施工高处作业平安技术标准(JGJ80)执行。七、施工考前须知:1.塑钢门窗安装时,必须按施工操作工艺进行。施工前一定要划线定位,使塑钢门窗上下顺直,左右标高一致。2 .安装时要使塑钢门窗垂直方正,对于有窜角的门窗扇必须及时调整。3 .门窗框扇上假设粘有水泥砂浆,应在其硬化前用湿布擦干净,不得用硬质材料铲刮窗框扇外表。4 .因塑钢门窗材质较脆,所以安装时严禁直接锤击钉钉,必须先钻孔,再用自攻螺钉拧入。八、质量记录:1塑钢门窗合格证2 .塑料门窗质量评定表3 .施工记录
