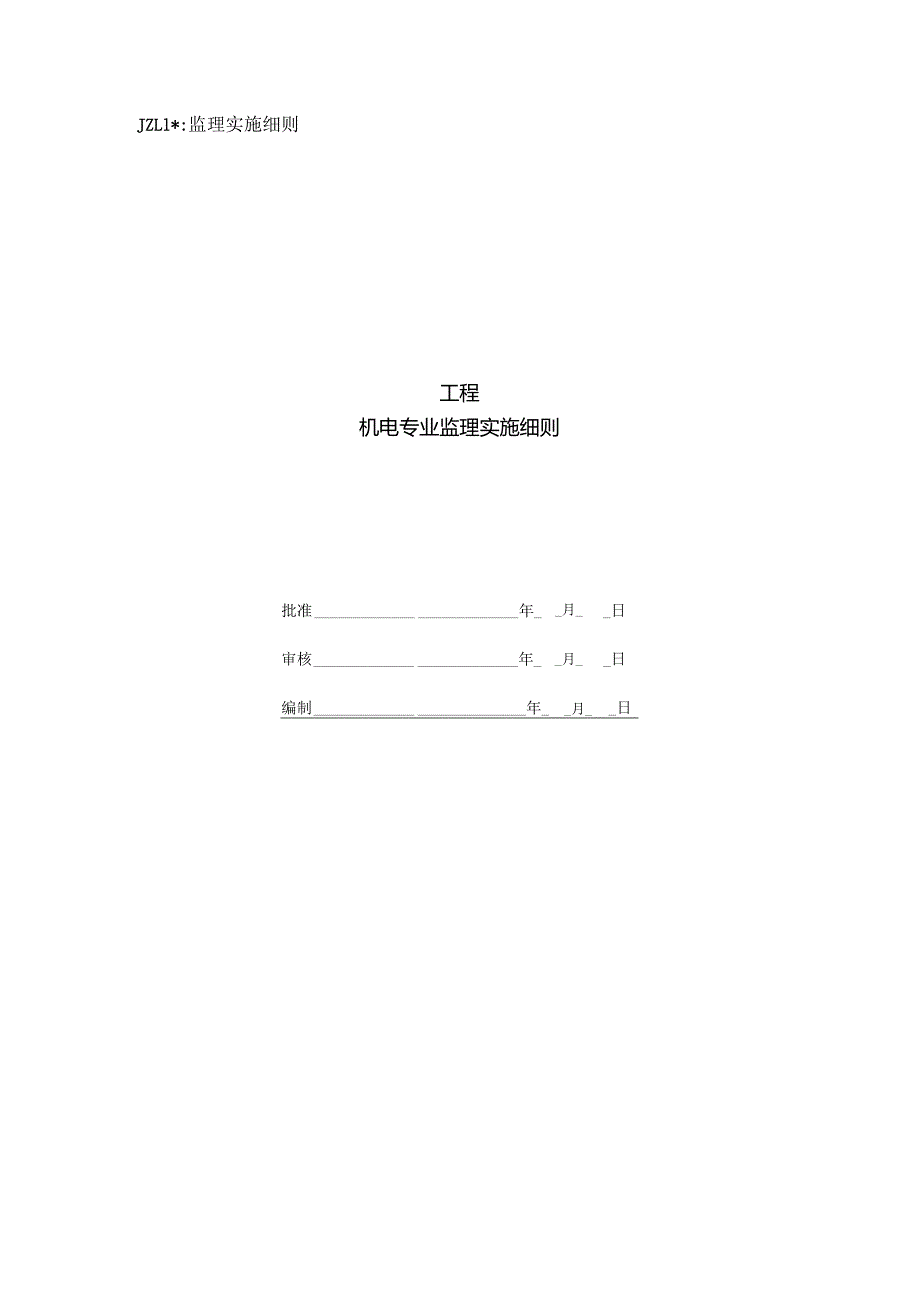

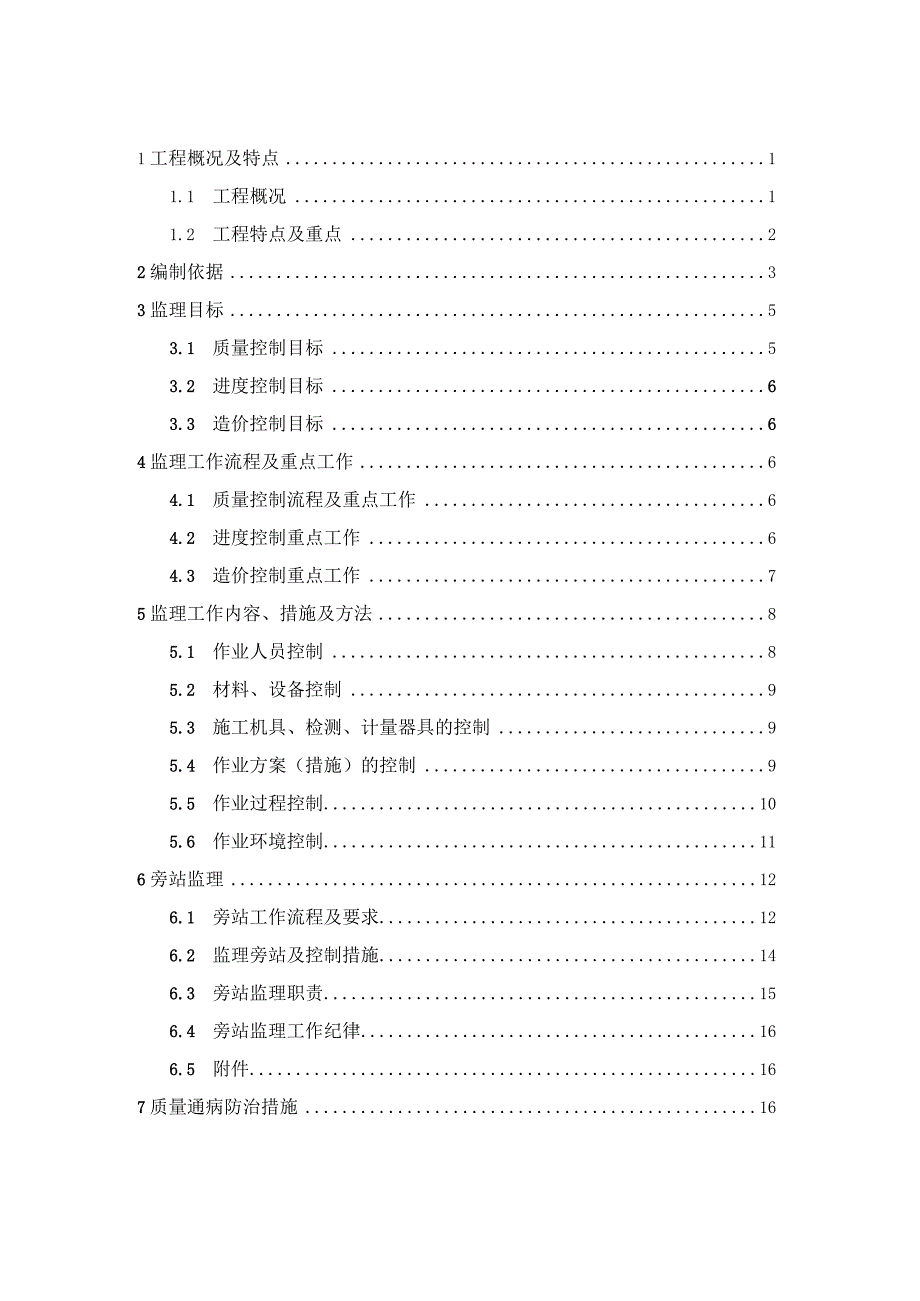

1、JZLl*:监理实施细则工程机电专业监理实施细则批准年_月_日审核年_月_日编制年_月_日1工程概况及特点11.1 工程概况11.2 工程特点及重点22编制依据33监理目标53.1 质量控制目标53.2 进度控制目标63.3 造价控制目标64监理工作流程及重点工作64.1 质量控制流程及重点工作64.2 进度控制重点工作64.3 造价控制重点工作75监理工作内容、措施及方法85.1 作业人员控制85.2 材料、设备控制95.3 施工机具、检测、计量器具的控制95.4 作业方案（措施）的控制95.5 作业过程控制105.6 作业环境控制116旁站监理126.1 旁站工作流程及要求126.2 监理

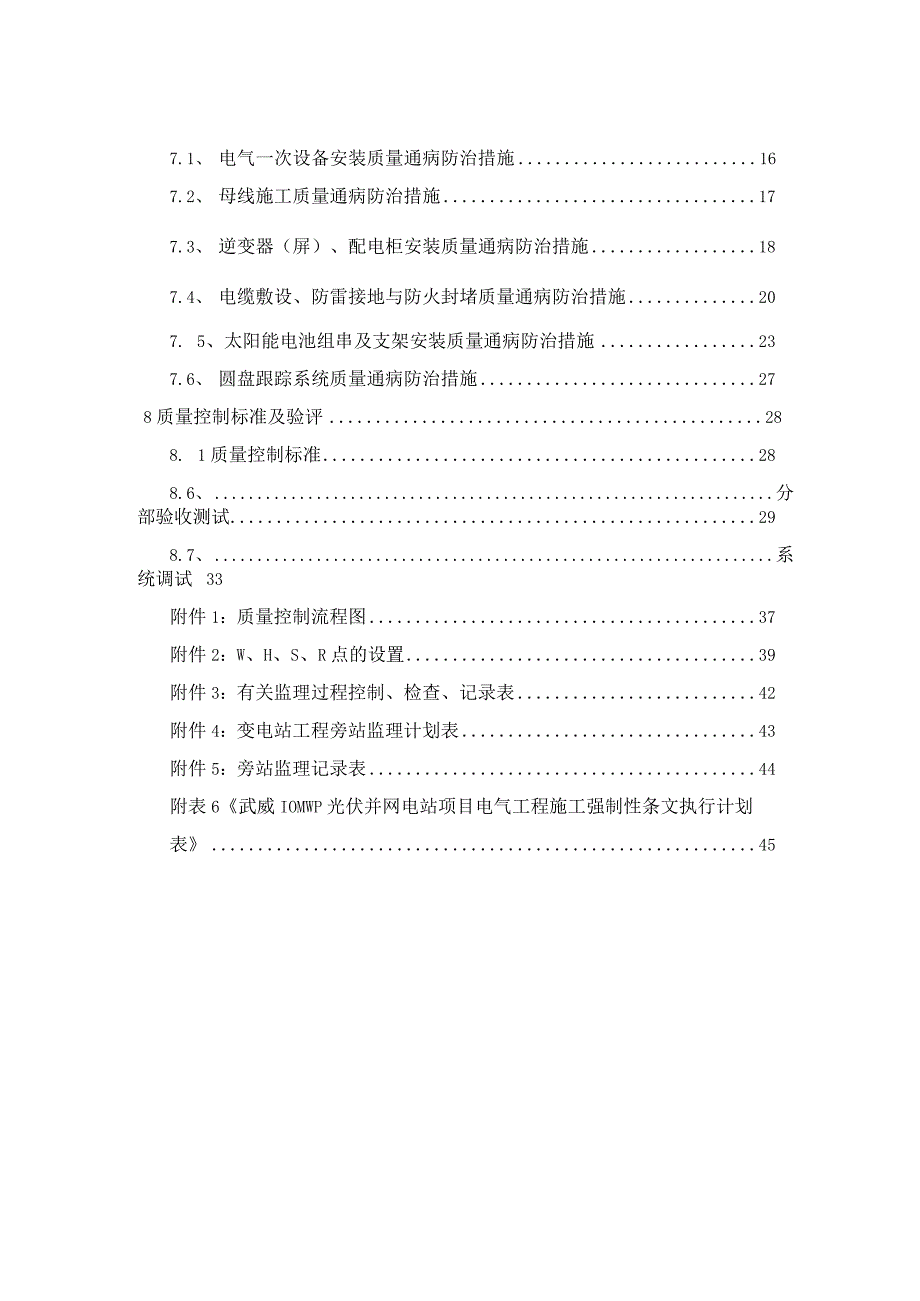

2、旁站及控制措施146.3 旁站监理职责156.4 旁站监理工作纪律166.5 附件167质量通病防治措施167.1、 电气一次设备安装质量通病防治措施167.2、 母线施工质量通病防治措施177.3、 逆变器（屏）、配电柜安装质量通病防治措施187.4、 电缆敷设、防雷接地与防火封堵质量通病防治措施207. 5、太阳能电池组串及支架安装质量通病防治措施237.6、 圆盘跟踪系统质量通病防治措施278质量控制标准及验评288. 1质量控制标准288.6、 分部验收测试298.7、 系统调试33附件1：质量控制流程图37附件2：W、H、S、R点的设置39附件3：有关监理过程控制、检查、记录表42附
3、件4：变电站工程旁站监理计划表43附件5：旁站监理记录表44附表6武威IOMWP光伏并网电站项目电气工程施工强制性条文执行计划表451工程概况及特点1.1 工程概况MWp光伏并网发电项目是由有限公司投资兴建的高科技新能源工程。计划安装MWP无储能联网太阳能光伏并网电站系统及相应设施，该项目由太阳能光伏并网电站系统、输变电系统、控制检测系统、办公服务系统等组成。(1)本工程控制室及弱电设备为二级负荷；其他负荷均为三级负荷,单电源供电。照明及动力电源取自厂变低压配电柜。(2)本工程防雷等级提高为三类，建筑的防雷装置满足防直击雷、防雷电感应及电波侵入。(3)本工程采用强、弱电联合接地系统。接地电阻不
4、大于4o利用基础内钢筋焊接成网格做接地体。当接地电阻不能满足要求时应继续增设人工接地极，直到满足要求为止。(4)配电接地采用TNCS系统。(5)本工程生活水源引用区内供水系统。管理楼屋顶设置光伏发电系统，供楼内办公、生活用电Q(6)本工程在场区设一座160相生产一消防用水池(其中含消防用水量108m3)和90a?生活水池及水泵房。水泵房内设消防供水泵、生产供水泵生活水泵各2台。水池由室外水系统补水。室外绿化、浇泗道路等用水由生产泵从生产一消防合用水池抽水供给。(7)本工程室外消火栓消防用水15Ls,火灾延续时间按2h计算，一次灭火用水量为108m3,消防用水储存在室外160m3生产一消防合用水
5、池内，室外消防用水由设在室外泵房内的消火栓泵加压水池储存供给。1.2 工程特点及重点(1)本工程位于省市区镇公里处，国道312线以北的空星墩滩上，作业面广且分散、工作量大，工期紧。土建安装施工必须合理安排施工顺序，确保土建和安装施工协调进行，实现总体工期目标。(2)在施工程序上，前期以土建为主，安装配合预留、预埋，在施工中后期，以安装为主，土建积极配合并为安装创造条件。(3)现场若有土建与电气专业交叉作业施工等情况，项目监理部应加强现场安全监督管理力度，做好各专业施工间的协调工作。(4)电气设备进场检验、核查设备参数是否符合设计要求，是安装工程质量控制的重要环节，应重点防止设备参数等问题，导致
6、安装施工返工。(5)电气设备重点控制：在就位吊装前控制所有设备构支架水平及垂直误差满足设计及验收规范要求，控制设备安装导引线对构支架安全距离、户内开关柜相间及对地安全距离，按海拔修正后是否满足设计要求，控制设备接地、电缆埋管等施工是否满足强条及反措要求，防止因质量预控不到位，造成电气安装发生返工，影响工期进度。(6)电气设备试验合格与否，决定工程能否安全投运的关键工序，监理部严格按照电气装置安装工程电气设备交接试验标准GB501502006要求，控制太阳能电池组件，逆变器，控制电气试验的主变绝缘油、主变高压套管、主变头变比、直流电阻等，35千伏六氟化硫断路器微水、回路电阻、机械特性试验等、35
7、千伏、10千伏断路器回路电阻等主要试验结果必须达到试验合格标准。（7）电气微机综合自动化系统安装前按照设计要求及相关技术协议要求，严格控制监控系统及保护系统使用功能是否满足设计要求及自动化系统规程、规范要求。在设备调试阶段严格控制各监控及保护系统回路的正确性和功能的完整性调试，重点监控主变、线路保护等主保护调试的系统调试，保证自动化系统调试满足遥调、遥控、遥信及遥测要求。2编制依据2.1 本工程工程监理规划2.2 本工程工程施工图设计图纸2.3 电力工程建设监理规范DL/T543420092.4 国家、地方及电力行业现行的有关质量、安全管理法律、法规、条例以及施工验收规程、规范、验评标准令中华
8、人工共和国建筑法中华人民共和国主席令第91号令中华人民共和国电力法中华人民共和国主席令第60号令中华人民共和国安全生产法中华人民共和国主席令第70号令建设工程安全生产管理条例中华人民共和国国务院令第393号建设工程质量管理条例中华人民共和国国务院令第279号令电气装置安装工程质量检验及评定规程DL/T5161.1-17-2002电气装置安装工程电气设备交接试验标准GB501502006令电气装置安装工程盘、柜及二次回路接线施工及验收规范GB5017119922.5 国家电网公司企业标准、规章规定部分国家电网公司输变电工程达标投产考核办法（2005版）（国家电网基建（2005）255号）。国家电
9、网公司输变电工程安全文明施工标准化工作规定（试行）国家电网基建（2005）403号。国家电网公司输变电工程安全文明施工标准化图册。令国家电网公司十八项电网重大反事故措施（试行）国家电网生技（2005）400号令国家电网公司电力建设工程施工安全监理管理办法国家电网基建（2007）302号令电力建设安全健康环境评价管理办法（试行）国家电网工（2004）488号令电力建设安全健康与环境管理工作规定国家电网工（2003）令国家电网公司安全生产工作规定国家电网总（2003）407号令输变电工程建设标准强制性条文实施管理规程国家电网科（2009）642号。国家电网公司输变电工程标准化施工作业手册中国电力出
10、令国家电网公司十八项电网重大反事故措施（试行）国家电网生技（2005）400号国家电网公司工程建设质量管理规定（试行）2006年发布令国家电网公司监理项目部标准化工作手册关于印发国家电网公司输变电工程质量通病防治工作要求及技术措施的通知国家电网基建（2010）19号令国家电网公司电力安全工作规程（变电部分）国家电网安监（2009）664号施工现场临时用电安全技术规范JGJ4620052.6 其他需要列入的监理依据国家重大建设项目文件归档要求有与档案整理规范（DA/T令关于利用数码照片资料加强输变电工程安全质量过程控制的通知国家电网基建安全（2007）25号3监理目标3.1 质量控制目标（1）原
11、材料、装置性材料、设备合格率确保100%,抽样送检、设备试验符合国家有关规范、标准要求。（2）电气设备安装符合规程要求，设备动作正确可靠、接触良好、指示正确、闭锁可靠。（3）软母线弧垂符合设计，瓷件无损坏、裂纹。（4）软导线、设备引下线无磨损，安装整齐划一，工艺美观。（5）充油设备无渗漏、充气设备泄露不超标。（6）电缆排放整齐美观、固定牢靠。（7）盘柜安装排列整齐、柜内接线整齐美观、标志清晰齐全。（8）保护自动装置投入率100%且动作正确，远动装置信息齐全正确,监测仪表投入率100%且指示正确。(9)全部电气设备实现无垫片安装。(10)通信系统按设计方案投入且技术指标完好。3.2 进度控制目标
12、参照省电力公司节点管理要求，按照工程施工合同工期要求顺利完工。监理部要求施工单位加大人力组织、施工机具配置、合理安排施工工序、督促控制施工单位按期完成工施工任务。3.3 造价控制目标(1)造价控制目标：工程造价不超过批准概算。(2)合理控制施工变更及设计变更，对招标漏项的单价进行严格审核。4监理工作流程及重点工作4.1 质量控制流程及重点工作(1)质量控制流程附件1：质量控制流程图(2)质量控制点(H、W、S、R点)：附件2：W、H、S、R点的设置4.2 进度控制重点工作(1)审查施工承包单位的施工总进度计划与工程工期目标是否一致，同时审查电气设备订货、供货计划等是否满足施工进度计划需求，会同
13、建设单位进行协调。(2)加大现场协调工作力度。电气安装队伍进场后，每周组织一次工地例会。工地例会中除协调工程质量、安全方面的问题外，重点工作协调解决工期进度问题，满足工程整体协同推进的需要。（3）加大现场进度信息收集力度，监理项目部每3天对工程计划进度和实际进度信息进行分析比较，找出进度偏差原因，已书面形式向业主项目部汇报，协助业主及时解决影响工期进度的问题，以满足工程进度控制所需。（4）审查专项施工方案时，应注意从施工方案的调整、优化人手，配置技术素质高施工人员，保证工程进度的按计划进行。（5）监理人员对实际进度情况及时进行检查、分析，当实际进度与计划进度不一致时，注意分析原因，提出下阶段的
14、调整要求，在不改变最终竣工日期的前提下对计划进行调整，必要时协助建设单位组织召开工程协调会。（6）协助建设单位督促相关单位尽快获得工程支持性文件，督促相关单位尽快办理或签定相关手续、协议。（7）督促土建、电气、消防、接地等各专业在交叉施工过程中相互配合，避免由于专业配合不当造成及返工。（8）协助建设单位督促、提醒供货部门，使设备能按合同所要求时间到达现场，避免因设备之后而引起窝工或暂停施工。4.3 造价控制重点工作（1）进行合同风险分析，防止索赔事件发生。（2）当发现施工方未按合同条款履约时及时提出监理意见，令施工方整改。（3）对承包商可能提出索赔要求事件要迅速反应，查明事实，提出监理意见，并
15、向建设单位报告。审核、签署承包单位统计上报的合格工程量(经监理验收质量合格的工程量)和工程进度款支付申请表，并报建设管理单位审核、支付。(5)审核承包单位申报的设计变更费用、现场签证费用、有关特殊施工措施费用等索赔费用，签署审批意见。(6)审核承包单位报送的施工结算，与项目法人单位、委建单位、承包单位协商一致后，签发施工结算文件和最终的工程款支付证书报建设管理单位。审核委建单位编制的竣工结算，提出监理审核意见。审核、签署设备质保金、施工质保金支付申请。5监理工作内容、措施及方法本工程为新建变电站，按输变电工程建设强制性条文实施管理规程划分为2个单位工程，具体内容见附表6MWp光伏并网电站项目电气工程施工强制性条文执行计划表，电气一次设备、电气二次、通信、调试质量控制措施，35kV高压断路器、隔离开关、CT.PT等设备吊装，3
