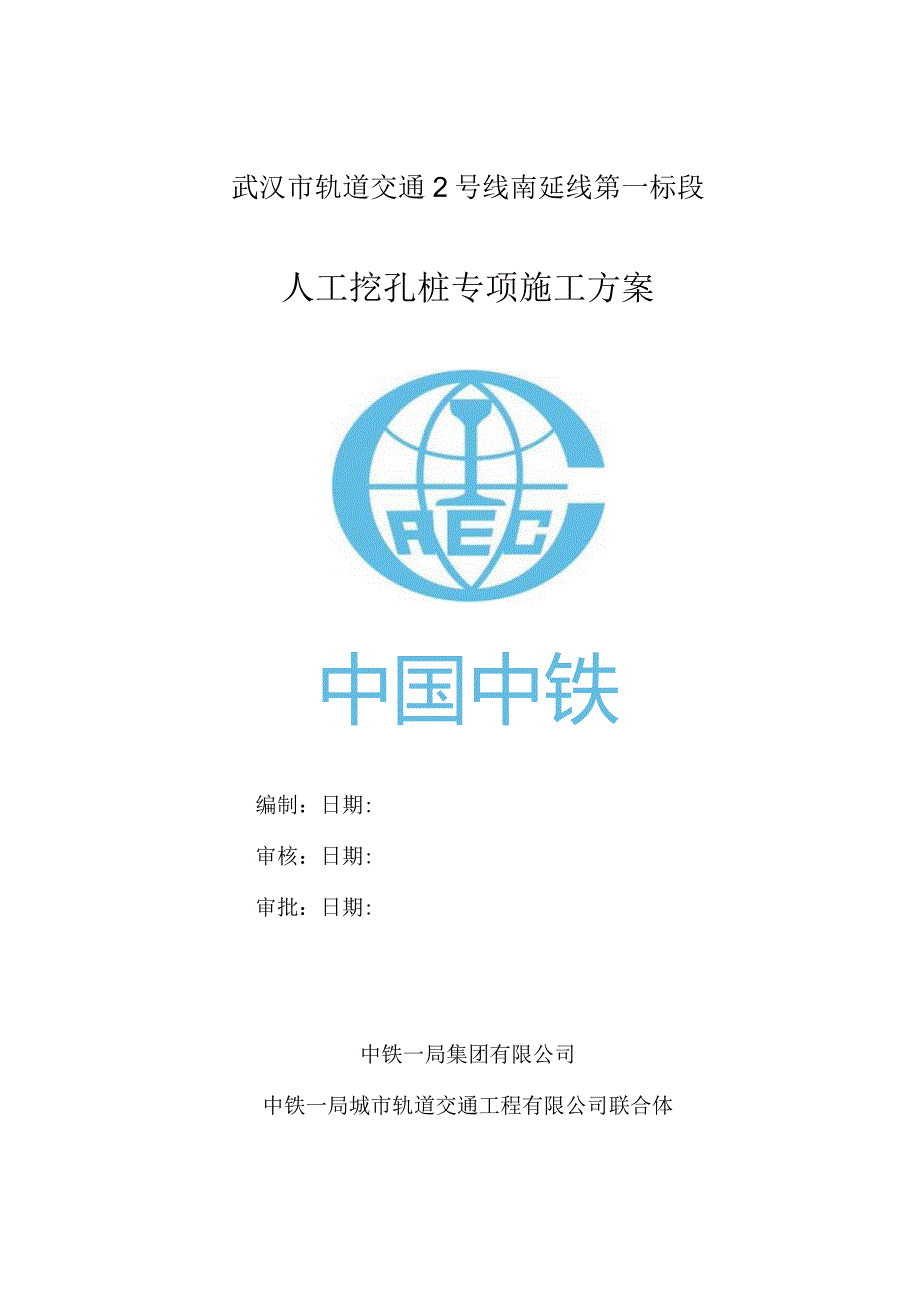

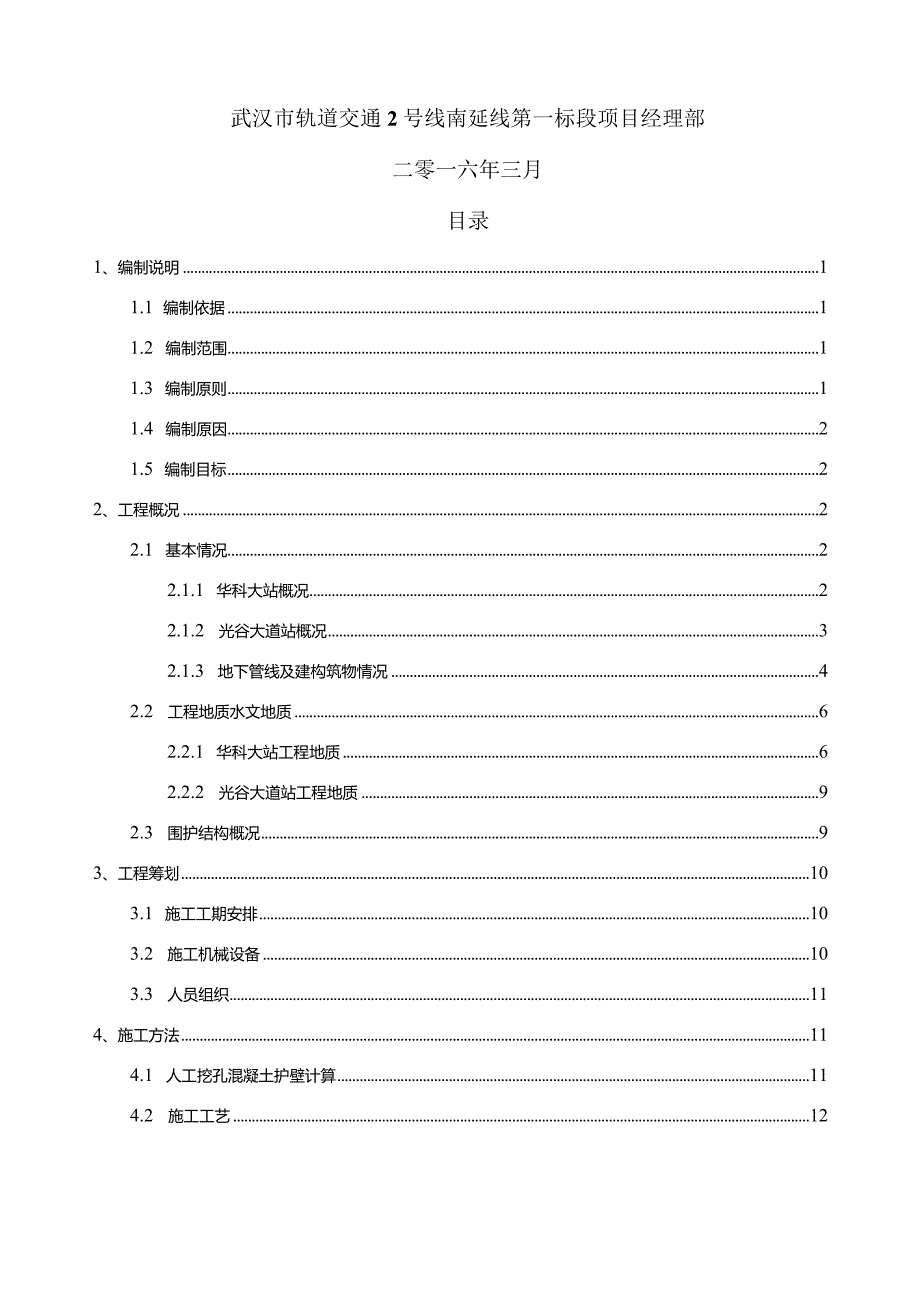

1、武汉市轨道交通2号线南延线第一标段人工挖孔桩专项施工方案中国中铁编制：日期:审核：日期:审批：日期:中铁一局集团有限公司中铁一局城市轨道交通工程有限公司联合体武汉市轨道交通2号线南延线第一标段项目经理部二零一六年三月目录1、编制说明11.1 编制依据11.2 编制范围11.3 编制原则11.4 编制原因21.5 编制目标22、工程概况22.1 基本情况22.1.1 华科大站概况22.1.2 光谷大道站概况32.1.3 地下管线及建构筑物情况42.2 工程地质水文地质62.2.1 华科大站工程地质62.2.2 光谷大道站工程地质92.3 围护结构概况93、工程筹划103.1 施工工期安排103.
2、2 施工机械设备103.3 人员组织114、施工方法114.1 人工挖孔混凝土护壁计算114.2 施工工艺124.2.1 施工准备124.2.2 施工工艺124.2.3 通风照明164.2.4 井上井下联络方法164.2.5 质量控制标准165、质量保证体系及措施175.1 质量目标175.2 质量保证体系175.2.1 组织保证措施175.2.2 制度保证措施185.3 施工过程中的常见问题及质量控制措施195.3.1 孔壁坍塌195.4.2断桩196、安全、文明施工方案206.1 安全保证方针206.2 安全保证机构设置206.3 安全管理措施206.4 专项施工安全措施216.4.1 钢
3、筋加工216.4.2 高压线下吊装钢筋笼226.4.3 混凝土灌注236.4.4 人工挖孔236.4.5 管线保护256.4.6 建筑物保护256.4.7 探头石的处理266.5 雨季施工266.6 应急预案276.6.1 应急组织人员职责276.6.2 应急响应程序286.6.3 应急措施296.6.4 应急物资及装备保障32武汉市轨道交通2号线南延线第一标段人工挖孔桩专项施工方案1、编制说明按照武汉地铁2号线南延线华科大车站及光谷大道站主体围护结构施工图纸及其它相关资料，并根据招标文件对工期、造价、质量、安全、环境保护、文明施工等方面的要求，编制该方案。1.1编制依据(1)武汉地铁2号线南
4、延线一标段岩土工程勘察报告。(2)武汉地铁2号线南延线一标段华科大站、华科大站主体围护结构施工图。(3)工程所在地的地质、水文、气候及地理条件。(4)周围环境和交通现状等条件的调查资料和周边的实际踏勘情况。(5)地下铁道工程施工及验收规范(GB50299-1999)(6)建筑基坑支护技术规程(JGJ120-99)(7)建筑桩基技术规范(JGJ94-2008)(8)建筑机械使用安全技术规程(JGJ33-2001)(9)建筑基坑工程技术规范(YB9258-97)(10)建筑施工安全技术规范(ISBNT-112-04108-2)(11)龙门架及井架物料提升机安全技术规程(JGJ88-92)(12)施
5、工现场临时用电安全技术规程(JGJ46-2005)(13)危险性较大的分部分项工程安全管理办法通知(住建部建质200987号)1.2编制范围由于车站现有场地空间有限，部分围护桩不能钻机成孔，因此考虑采用人工挖孔的方式成孔。编制范围为武汉轨道交通2号线第一标段华科大站、光谷大道站部分围护桩。1.3编制原则根据招标文件和施工图纸要求，我们以招标文件、施工图纸及现场踏勘为基础，针对工程特点、难点，结合我单位的施工特长、经验、技术、设备能力，本着“确保安全，质量为本的原则，编制本施工组织方案。（1）施工方案满足工程施工安全、质量、工期、环保、文明施工的要求。（2）施工方案综合考虑周边环境、现场场地、地
6、质条件、气候条件等因素，合理组织人员、设备，保证工程如期完成。（3）采用新技术、新工艺，提高工程质量及工作效率，降低工程成本。1.4编制原因目前根据华科大站施工场地条件，因为IIoKV架空高压电缆目前尚未改移，并且南侧围护结构（239#459#围护桩）近该高压线路，最小投影距离为1.2m,采用钻机施工时，不能满足安全距离。为了确保施工总体进度，综合分析比较，将此范围内的围护桩原定的机械成孔方案，变为人工挖孔成孔工艺。采用人工挖孔，并且将钢筋笼分节进行加工吊装。光谷大道站由于部分围护桩位于虹景立交桥正下方，净空距离为4.5m7.8m,机械无法成孔作业，且周边存在天然气、给水等管线，综合各种因素采
7、用人工挖孔桩施工工艺。1.5编制目标（1）工程质量目标：工程质量达到优质工程标准。（2）人身安全目标：杜绝死亡、重伤事故，杜绝重大交通、重大火灾事故，轻伤率控制在2%o以下。（3）工程安全目标：各种变形均控制在规范允许范围以内，周边现场建筑物和地下管网的安全稳定。（4）文明施工目标：满足绿色施工的要求。2、工程概况2.1 基本情况2.1.1 华科大站概况华科大站为2号线南延线的第2个车站，位于武汉市洪山区，关山大道与珞瑜路丁字路口东侧（华中科技大学南一门华中科技大学光谷体育馆）道路下方。华科大站设计参数概况详见表2.21表2.IT华科大站设计概况序号项目名称项目体征序号项目名称项目体征1车站全
8、长322m9附属结构6个出入口、3组风亭、1个冷却塔2标准段总宽20.7m10施工方法明挖顺做3标准段开挖深度17.51m11主体围护形式1.2m钻孔灌注桩4起点里程CK29+284.50012主体支撑体系1道跄支撑+2道钢支撑5终点历程CK29+606.50013主体支撑型号609mm,t=16mm钢管撑6结构形式地下二层单柱双跨14附属围护形式Im钻孔灌注桩7站台形式岛式站台15附属支撑体系1道杜支撑+1道钢支撑8总建筑面积21974m215附属支撑型号609mm,t=16mm钢管撑2.1.2 光谷大道站概况光谷大道站为2号线南延线的第3个车站，位于虹景立交桥下方，紧邻湖北交投及凯悦酒店。
9、光谷大道站设计参数概况详见表2.22。表2.1-2光谷大道站设计概况序号项目名称项目体征序号项目名称项目体征1车站全长239.5m9附属结构4个出入口、2组风亭、1个冷却塔2标准段总宽20.7m10施工方法明挖顺做3标准段开挖深度17.76m11主体围护形式1.2m钻孔灌注桩4起点里程CK30+043.96912主体支撑体系4内支撑+1道换撑5终点历程CK30+283.46913主体支撑型号609mm,t=l6mm钢管撑6结构形式地下二层单柱两跨14附属围护形式Im钻孔灌注桩7站台形式岛式站台15附属支撑体系1道建支撑+1道钢支撑8总建筑面积13834m,15附属支撑型号609mm,t=16m
10、m钢管撑2.1.3 地下管线及建构筑物情况2.1.3.1华科大站影响华科大站施工管线主要有路灯、给水、排水、IlOkV高压电缆，具体影响情况见下表：*2.1-3华科大站南侧现状管线统计序号管线名称规格尺寸(mm)埋深(m)与围护结构最近距离(m)现状位置影响范围1路灯(LD)0100铜0.30位于南侧绿化带北边缘，围护桩上方主体围护结构2给水管(JS)08001.2-1.740位于南侧绿化带北边缘，围护桩上方主体围护结构3排水管(PS)08003.54.51.2位于南侧绿化带中央附属结构4IlOkv高压电缆8股电缆悬空9m1位于南侧绿化带南边缘主体围护结构及附属结构及交通疏解道路图2.1-1围
11、护桩与管线平面图(部分)目前管线改移工作正在进行，确保围护桩施工过程中，开挖范围内无地下管线。华科大站位于珞喻东路，道路北侧为华中科技大学，道路南侧为卧龙剑桥春天住宅小区、洪山区人民检察院等。根据地质勘查报告，车站及围护桩施工范围内无溶洞。2. 1.3.2光谷大道站由于虹景立交先期施工，地铁部分围护桩（南侧）已由立交桥施工单位代建，受管线迁改等综合因素影响，部分围护桩未施工。详细见下表。表2.1-4代建桩完成情况统计表代建桩位置代建总根数巳完成根数未完成根数主体围护结构（南侧）18916326主体围护结构（北侧）26O261#出入口7439352#出入口692742表2.1-5光谷大道站管线与
12、桃位统计表桩号制药管线管线走向埋深产权单位119、120IOkv电力管线南北横穿1.Im高新区电网公司123、124500排水压力南北斜穿5m武汉市城市排水发展有限公司128、129400天然气南北横穿1.5m武汉市天然气公司130信息网络南北横穿0.8m武汉市讯华网络公司133中600给水管南北横穿1.4m武汉市自来水公司136500污水管南北横穿4.3m高新区水务科137、138800雨水管南北横穿3.2m高新区水务科142600污水管甫北横穿3.8m高新区水务科149500给水管南北横穿1.5m武汉市水务公司150、151800排水压力管南北横穿4m武汉市城市排水发展有限公司163、16
13、4电信管线南北横穿1.Im武汉市电信公司172信息网络南北横穿0.5m武汉市讯华网络公司173、174IOkv电力管线南北横穿1.Im高新区电网公司187、188、189600给水管东西横穿1.4m武汉市水务集团图2.1-3管线与桩位相互影响平面图图2.1-4车站周边建构筑物平面图2.2 工程地质水文地质2.2.1 华科大站工程地质根据详勘报告整理，各岩土层地层岩性及特征按地层层序分述如下：IT杂填土，厚度0.403.50m,层顶标高26.0835.55m,场地大部分地段分布，杂色,稍密，现状路面段上部0.30-0.50米为沥青路面或混凝土路面，下部主要由碎石、灰渣、块组成，含少量黏性土，硬质物含量约50%-80%,粒径一般0.5-5c,最大粒径15cm,堆填时间大于10年。1-2素填土，厚度0.203.60m,层顶标高22.6535.05m,稍密-中密，主要由黏性土组成，含少量砂土、碎石，堆填时间大于10年。6-1粉质黏土，厚度LOO5.70,层顶标高22.5432.30m,场地局部分布，灰黄色、黄褐色，可塑，饱和，含少量铁镒质氧化物斑点。IOT黏土，厚度1.308.30m,层顶标高18.0834.15%场地内普遍分布，黄褐色，硬
