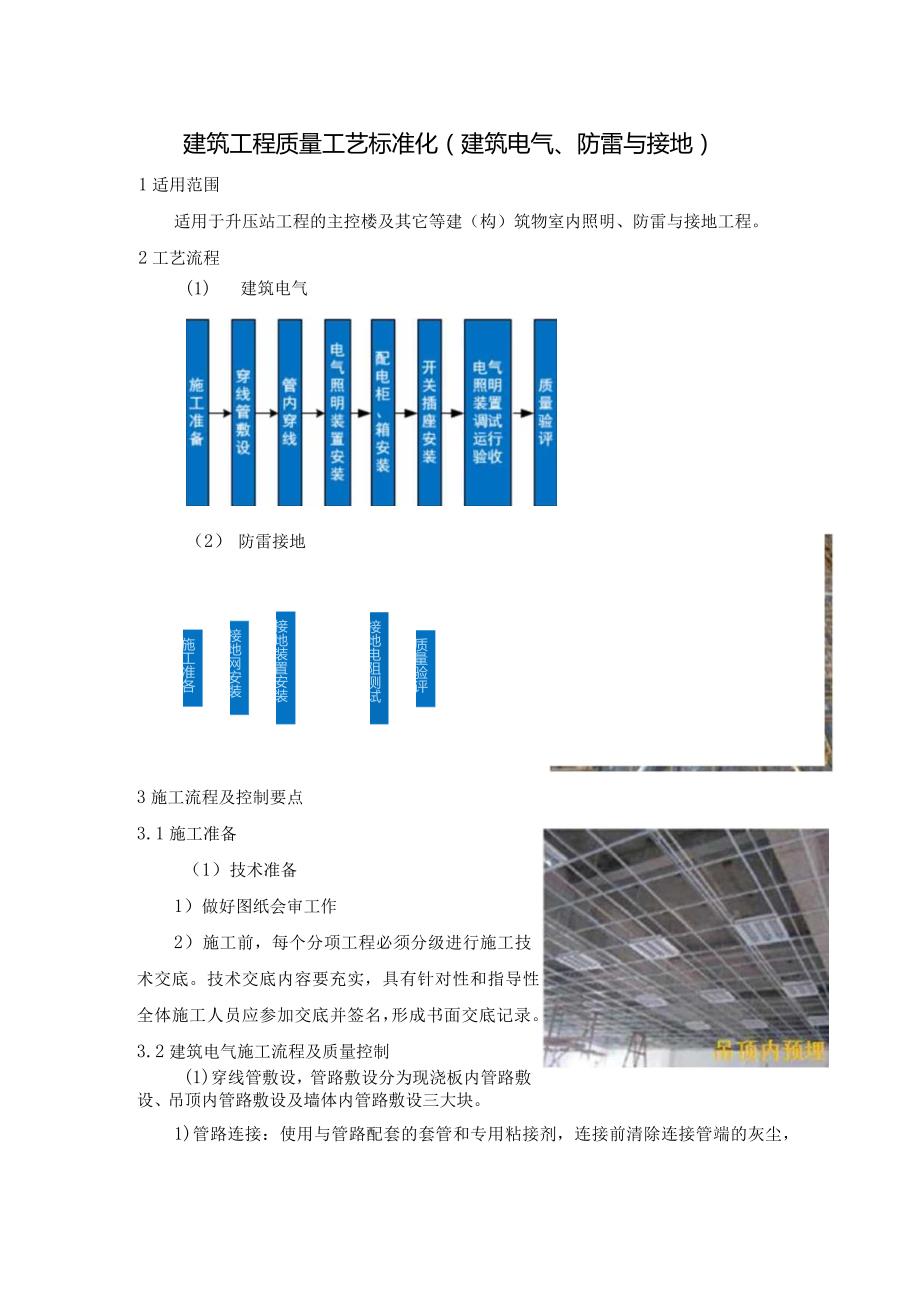

1、建筑工程质量工艺标准化（建筑电气、防雷与接地）1适用范围适用于升压站工程的主控楼及其它等建（构）筑物室内照明、防雷与接地工程。2工艺流程(1)建筑电气（2）防雷接地施工准各接地网安装接地装置安装接地电阻测试质量验评3施工流程及控制要点3.1施工准备（1）技术准备1）做好图纸会审工作2）施工前，每个分项工程必须分级进行施工技术交底。技术交底内容要充实，具有针对性和指导性。全体施工人员应参加交底并签名，形成书面交底记录。3.2建筑电气施工流程及质量控制(1)穿线管敷设，管路敷设分为现浇板内管路敷设、吊顶内管路敷设及墙体内管路敷设三大块。1)管路连接：使用与管路配套的套管和专用粘接剂，连接前清除连接
2、管端的灰尘，保证粘结部位清洁干燥，用小毛刷涂抹胶粘剂。涂好后平稳插入套管中，插接要到位，用力转动套管，确保连接牢靠，套管连接的管路应保持平直。2)管路与灯头盒连接：使用配套的盒接头和粘接剂，根据两个灯头盒位置，截取适当长度，把盒接头的一端插入盒内，并用配套锁母固定。3) 管路切断：管路可根据直径大小采用专用剪管器或钢锯锯断，并将管路内外的毛刺修整平齐。管路切断后不能留有斜口、不能变形。4) 管路弯曲：25mm以下的管路，使用配套的弯管弹簧，将弹簧伸入管内需煨弯位置，用膝盖顶住被弯部位，两端用力渐煨出所需要的弯度，注意不能用力过快，以免管路发生变形，如果管路长度大于弯管弹簧的两端位置，可用铁丝拴
3、牢弹簧的一端，拉到合适位置，再进行大煨弯。对于直径32m以上的管路，可以采用热弯法，将管路内采用细砂灌满，堵住两端管口，对弯曲部位采用电炉或热风机对弯曲部位均匀加热，加热到可以弯曲时，逐步弯出所需要的弯度，然后用湿布抹擦弯曲部位使其冷却定位。根据吊杆位置钻孔，孔内放入膨胀管，用螺丝将加工好的吊杆与之固定。管路在吊顶内敷设时应根据管路大小，加工相应的抱式管卡，将加工好的管子套入抱式管卡内与顶板上固定的吊杆连接。当吊顶内管路管径较大较多时，应采用吊架安装固定，吊顶内管路配管较小时，可利用轻钢龙骨固定。(2) 管内穿线：将布条的两端牢固地绑扎在带线上两人来回拉动带线，将管内的浮尘、泥水杂物清除干净。
4、管内穿线采用61.22.0mm铁丝，头部弯成不封口的圆圈，将带线穿插入管路内，管口留有1015mm的余量。管内穿线时，洒入适当的滑石粉，二人同时作业，一拉一送，配合穿线。在管路较长转弯时，可在结构施工敷设管路的同时将带线一并穿好并留有15mm的余量。(3) 放线及断线：放线前应根据施工图核对导线的规格、型号。放线时将带线置于放线架上，将导线线芯直接与带线绑回头压实绑扎牢固，形成一个平滑的锥体过渡部位。剪断导线时各种接线盒内导线的预留长度15Cnb配电箱内导线的预留长度为箱体周长的1/2,出户导线的预留长度为1.5m0（4）导线连接：导线连接时，必须先削掉绝缘层，去掉导线表面氧化膜,再进行连接、
5、加锡焊、包缠绝缘。装和竖装两种；横装时，面对插座的右极接相线，左接接中性线，竖装时，面对（5）配电箱安装：根据预留洞口尺寸,先将箱体找好标高及水平尺寸，核对入箱的管路长短是否合适，间距是否均匀，排列是否整齐等。根据各个管路的位置用液压开孔器进行开孔，开孔完毕后，将箱体按标定的位置固定牢固，最后用水泥砂浆填实周边并抹平齐。如箱底与外墙平齐时，应在外墙固定金属网后再做墙面抹灰，不得在箱底板上直接抹灰。配电箱安装方正平直，高度按设计要求，多个配电箱在一排时，应安装在同一高度。插座的上极接相线，下接接中性线。接线时，先将盒内留出（150200mm）削去绝缘层，注意不要碰伤线芯，如开关、插座内为接线柱,
6、将导线按顺时针方向盘绕在开关,插座对应的接线柱上，然后旋紧压头。将线芯折回头插入圆孔接线端子内（孔径允许压双线时）再用顶丝将其压紧，注意线芯不得外露。（7）开关插座安装、暗装：按接线要求，F将盒内甩出的导线与开关、插座的面板连接好，B将开关、插座推入盒内，对正盒眼，有机螺丝L：固定牢固。固定时要使面板端正，并与墙面平齐。面板安装孔上有装饰帽的应一并装好。多个面板安装时,应控制在同一高度,如时贴砖墙面，应按在整块砖的中心。开关及插座等面板需贴标签，涂料墙面开关安装后示例见图。贴砖墙面开关安装实例见图。（8）通电试运行。送电试运行前再按系统按单元用户进行一次绝缘电阻测试并做好记录。绝缘电阻测试合格
7、后通电试运行，检查漏电开关是否跳闸，插座接线是否正确，面板是否水平，是否被污染，并做好记录。（9）灯具安装：灯具安装前应熟悉电气安装图纸，灯具的型号规格、数量要符合设计要求。在易燃、易爆场所应采用防焊式灯具，有腐蚀性气体及特别潮湿的场所应采封闭式灯具。安装电气照明装置一律采用埋接线盒、吊钩、螺钉、膨胀螺栓等固定方法，严禁使用木楔固定。电气照明装置的接线应牢固，需接地、接零的灯具、非带电金属部分应有明显的专用接地螺丝。每个灯具固定用的螺丝可靠连接，其保护接地线面应根据灯具的相面选择。1）嵌入式灯具安装：a嵌入筒灯一般安装在吊顶的罩面板上，应采用曲线锯挖孔。灯具与吊顶面板保持一致。小型灯具可安装在
8、龙骨上，大型嵌入式灯具安装时则应采用在混凝土板中伸出支承铁架、铁件相连接的方法。b.顶棚开口：灯具安装时应熟悉灯具样本，了解灯具的形式及连接构造，以便确定埋件位置和开口位置的大小。大的吸顶灯可在龙骨上需要补强部位增加附加龙骨，做成圆开口或方开口。c.灯具安装：在吊顶安装后，根据灯具的安装位置进行弹线，确定灯具支架固定点位置。d.没有吊顶的房间安装灯具：可采用不锈钢或铝合金吊管加灯带的方式安装。要求灯具纵横向排列顺直，高度一致，禁止出现两端高度不一致现象。e.通电试运行：灯具安装完毕，各个支路的绝缘电阻摇测合格，并做好记录。绝缘电阻测试合格后通电试运行，通过时间为24h,通电后每8h仔细检查和记
9、录电流、电压各一次，全程共记录四次。同时检查灯具的控制是否灵活、准确。（10）室内电缆桥架安装工程。本节所称的电缆桥架系金属电缆梯架、金属电缆托盘及金属线槽的统称。1） 划线定位：根据设计图和施工方案，从电缆桥架始端至终端（先干线后支线）找好水平或垂直线（建筑物如有坡度，电缆桥架应随其坡度），确定并标出支撑物的具体位置。2） 固定件安装：根据弹线位置确定桥架固定件位置，采用电钻钻孔，钻孔后将套管埋入顶板或砖墙内，并采用膨胀螺丝固定桥架支撑件。3） 桥架支撑件安装。桥架支撑件采用不小于30mm33mm扁钢，扁钢规格不小于25m325mm331111,或不小于8mm的圆钢。支架应做好防腐处理。支架
10、与吊架在安装时应挂线或弹线找直，用水平尺找平，以保证安装后横平竖直。4） 梯架、托盘、线槽安装。a.梯架、托盘、线槽用连接板连接，用垫圈、弹线、螺母紧固，螺母应位于梯架、托盘、线槽外侧。b.桥架与电气柜、箱、盒接茬时，进线和出线口处应用抱脚连接，并用螺丝紧固，末端应加装封堵。c.桥架经过建筑物的变形缝（伸缩缝、沉降缝）时，桥架本身要断开，槽内用连接板搭接，一端不需固定。d.电缆桥架在穿过防火楼板时，应采取防火隔离措施。3.3防雷及接地工程施工质量控制（1）建筑物接地应和主接地网进行有效连接。（2）防雷引下线敷设：将引下线扁钢或圆钢调直，运至安装地点，按设（4）室内接地扁钢离墙体距离应控制在10
11、15mm,固定扁钢的螺栓丝扣外漏长度一致，一般外漏3圈丝扣为宜，多余的应切掉磨平。所有接地都必须粘贴接地标识。室外爬梯接地见图。（5）主接地网安装设计要求进行施工，铜板接地可采用火熔泥焊安装。焊口应光润饱满。（6） 室内设备必须与主网有效连接接地并粘贴接地标识，需要接地的项目一般为室外设备（包括变压器、各种控制柜箱）、构支架、爬梯及空调、风机塔筒、铁塔、避雷针、灯杆、视频杆等。3. 4质量验评按照电力建设施工质量验收及评定规程第1部分：土建工程口以丁5210.1-2021第5.26条进行质量验收。和变电站、换流站土建工程施工质量检验及评定标准（DL/T5814-2020）第5.21建筑电气工程
12、进行质量验收。（1） 开关、插座面板安装应高低一致、加设标签、居中对称墙砖。（2） 控制箱高度合理，方正规整、加贴标签。（3） 接地扁钢离墙距离宜在IOnIm15三,螺栓丝扣长短一致、露2至3道丝扣为宜。（4） 室外设备接地齐全，接地标识粘贴规范合理O4建筑电气、接地系统相关的检查项目及质量标准4.1 电线、电缆穿管和线槽敷线安装质量标准和检验方法类别序号检查项目质量标准单位检验方法及器具主控项目1三相或单相的交流单芯电缆三相或单相的交流单芯电缆不得单独穿于钢导管内观察检查2电线穿管不同回路、不同电压等级和交流与直流的电线不应穿于同一导管内；同一交流回路的电线应穿于同一金属导管内，且管内电线不
13、得有接头观察检查3爆炸危险环境照明线路的电线、电缆选用和穿管额定电压不得低于750V,且电线必须穿于钢导管内观察检查一般项目1电线、电缆管内清扫和管口处理电线、电缆穿管前，应清除管内杂物和积水。管口应有保护措施，不进入接线盒（箱）的垂直管口穿入电线、电缆后，管口应密封观察检查2当采用多相供电时，同一建筑物、构筑物的电线绝缘层颜色选择选择应一致，即保护地线（PE线）应是黄绿相间色，零线用淡蓝色；相线为U相采用黄色、V相采用绿色、W相采用红色观察检查3线槽敷线（1）电线在线槽内应有一定余量，不得有接头。电线按回路编号分段绑扎，绑扎点间距不应大于2m。（2）同一回路的相线和零线敷设于同一金属线槽内。
