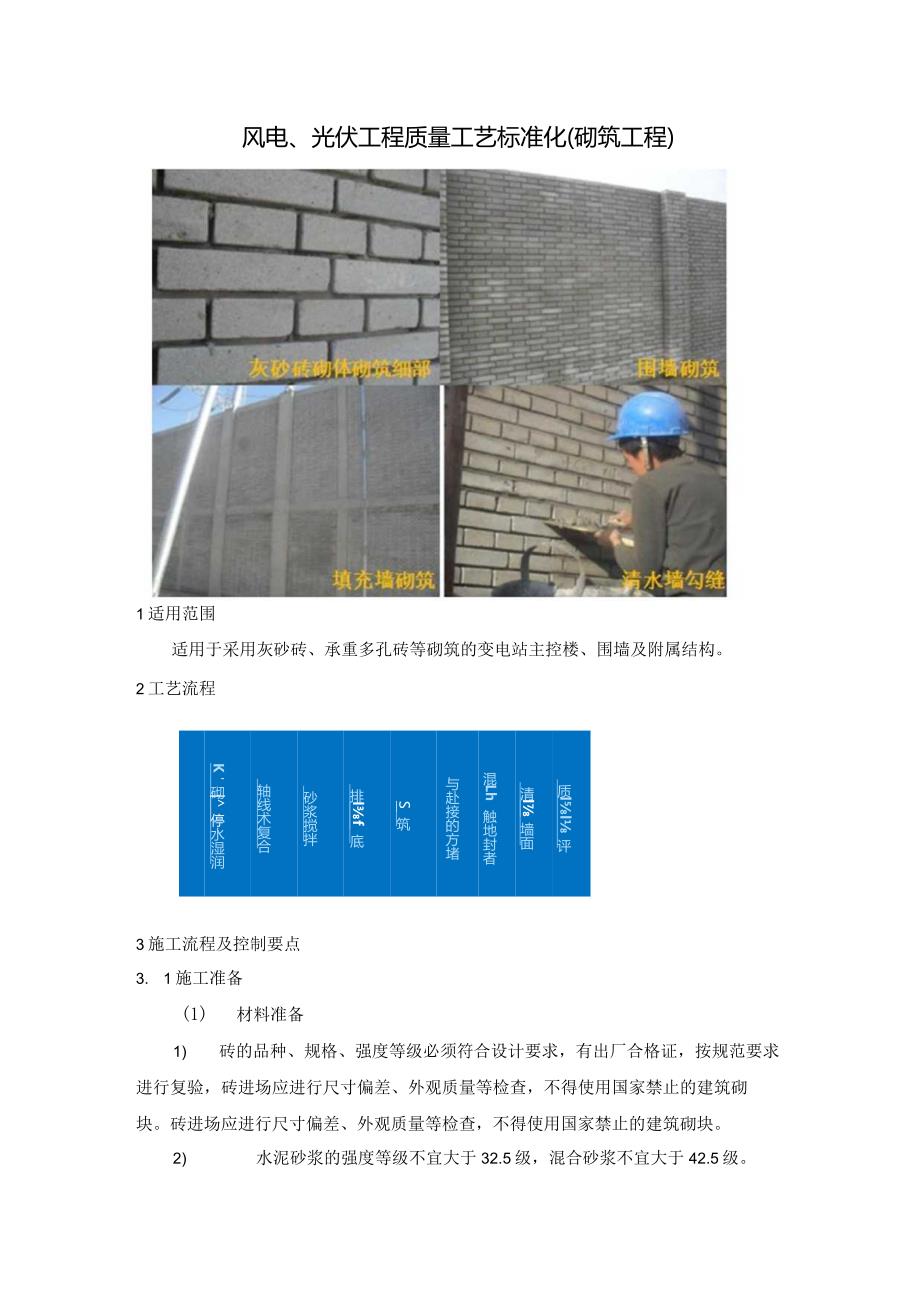

1、风电、光伏工程质量工艺标准化(砌筑工程)1适用范围适用于采用灰砂砖、承重多孔砖等砌筑的变电站主控楼、围墙及附属结构。2工艺流程质ll评清l墙面混Lh触地封者与赴接的方堵S筑排lf底砂浆搅拌轴线术复合K 砌|停水湿润施工准各3施工流程及控制要点3. 1施工准备(1) 材料准备1) 砖的品种、规格、强度等级必须符合设计要求，有出厂合格证，按规范要求进行复验，砖进场应进行尺寸偏差、外观质量等检查，不得使用国家禁止的建筑砌块。砖进场应进行尺寸偏差、外观质量等检查，不得使用国家禁止的建筑砌块。2) 水泥砂浆的强度等级不宜大于32.5级，混合砂浆不宜大于42.5级。水泥必须有合格证并经见证取样复验。3)

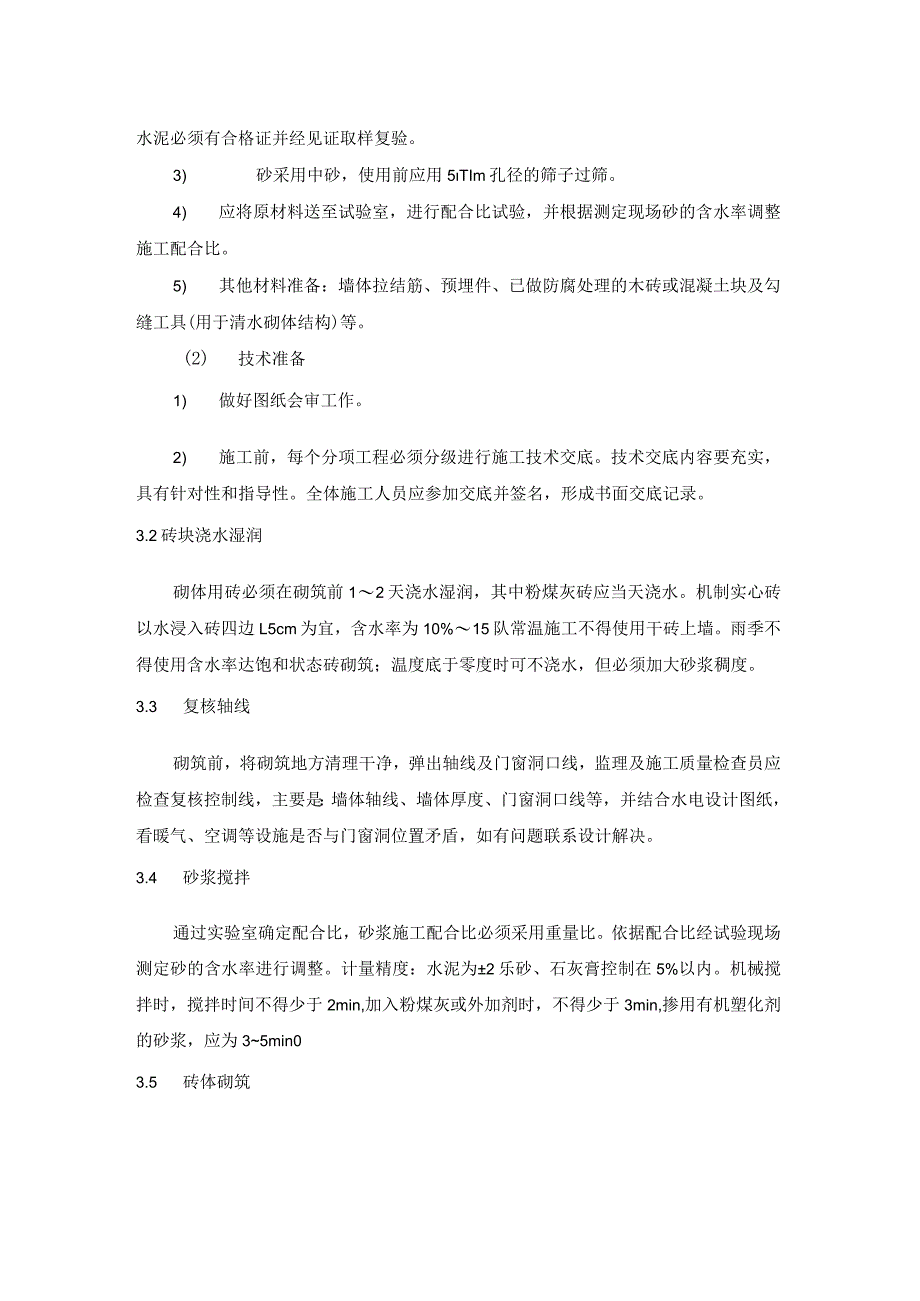

2、砂采用中砂，使用前应用5TIm孔径的筛子过筛。4) 应将原材料送至试验室，进行配合比试验，并根据测定现场砂的含水率调整施工配合比。5) 其他材料准备：墙体拉结筋、预埋件、已做防腐处理的木砖或混凝土块及勾缝工具(用于清水砌体结构)等。(2) 技术准备1) 做好图纸会审工作。2) 施工前，每个分项工程必须分级进行施工技术交底。技术交底内容要充实，具有针对性和指导性。全体施工人员应参加交底并签名，形成书面交底记录。3.2砖块浇水湿润砌体用砖必须在砌筑前12天浇水湿润，其中粉煤灰砖应当天浇水。机制实心砖以水浸入砖四边L5cm为宜，含水率为10%15队常温施工不得使用干砖上墙。雨季不得使用含水率达饱和状
3、态砖砌筑；温度底于零度时可不浇水，但必须加大砂浆稠度。3.3 复核轴线砌筑前，将砌筑地方清理干净，弹出轴线及门窗洞口线，监理及施工质量检查员应检查复核控制线，主要是：墙体轴线、墙体厚度、门窗洞口线等，并结合水电设计图纸，看暖气、空调等设施是否与门窗洞位置矛盾，如有问题联系设计解决。3.4 砂浆搅拌通过实验室确定配合比，砂浆施工配合比必须采用重量比。依据配合比经试验现场测定砂的含水率进行调整。计量精度：水泥为2乐砂、石灰膏控制在5%以内。机械搅拌时，搅拌时间不得少于2min,加入粉煤灰或外加剂时，不得少于3min,掺用有机塑化剂的砂浆，应为35min03.5 砖体砌筑（1） 排砖指底：排砖应全盘

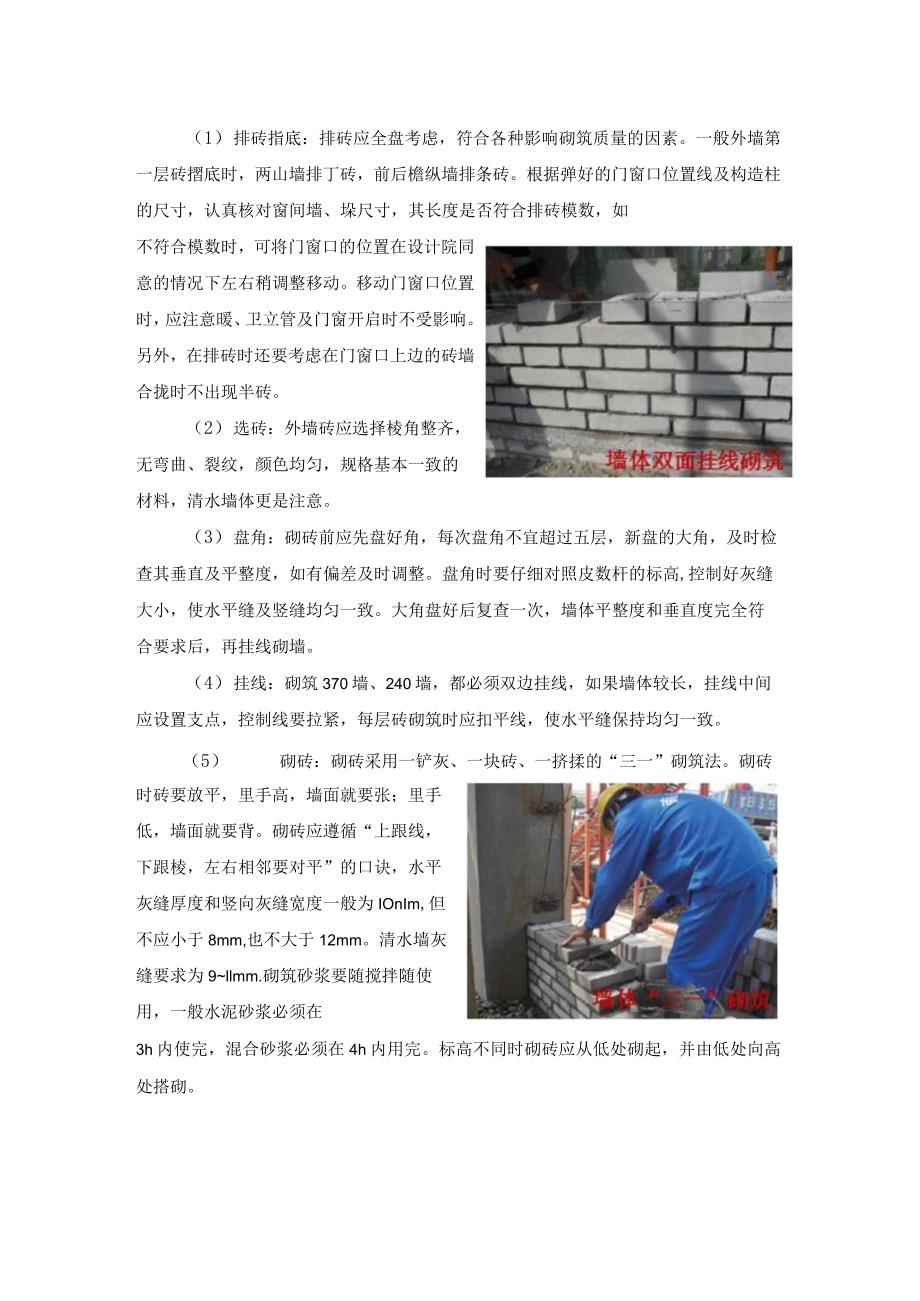

4、考虑，符合各种影响砌筑质量的因素。一般外墙第一层砖摺底时，两山墙排丁砖，前后檐纵墙排条砖。根据弹好的门窗口位置线及构造柱的尺寸，认真核对窗间墙、垛尺寸，其长度是否符合排砖模数，如不符合模数时，可将门窗口的位置在设计院同意的情况下左右稍调整移动。移动门窗口位置时，应注意暖、卫立管及门窗开启时不受影响。另外，在排砖时还要考虑在门窗口上边的砖墙合拢时不出现半砖。（2） 选砖：外墙砖应选择棱角整齐，无弯曲、裂纹，颜色均匀，规格基本一致的材料，清水墙体更是注意。（3） 盘角：砌砖前应先盘好角，每次盘角不宜超过五层，新盘的大角，及时检查其垂直及平整度，如有偏差及时调整。盘角时要仔细对照皮数杆的标高,控制好
5、灰缝大小，使水平缝及竖缝均匀一致。大角盘好后复查一次，墙体平整度和垂直度完全符合要求后，再挂线砌墙。（4） 挂线：砌筑370墙、240墙，都必须双边挂线，如果墙体较长，挂线中间应设置支点，控制线要拉紧，每层砖砌筑时应扣平线，使水平缝保持均匀一致。（5） 砌砖：砌砖采用一铲灰、一块砖、一挤揉的“三一”砌筑法。砌砖时砖要放平，里手高，墙面就要张；里手低，墙面就要背。砌砖应遵循“上跟线，下跟棱，左右相邻要对平”的口诀，水平灰缝厚度和竖向灰缝宽度一般为IOnIm,但不应小于8mm,也不大于12mm。清水墙灰缝要求为9llmm.砌筑砂浆要随搅拌随使用，一般水泥砂浆必须在3h内使完，混合砂浆必须在4h内用
6、完。标高不同时砌砖应从低处砌起，并由低处向高处搭砌。（6） 留槎：一般情况下，砖墙上不允许留直槎，砌体转角与交接处应同时砌筑，严禁内外墙分开施工。对不能同时砌筑而又必须留置的临时间断处应砌成斜槎，斜槎水平投影长度不应小于墙体高度2/3。非抗震设防或抗震设防烈度为6度、7度的临时间断处，当不能留斜槎时，可留直槎，但必须砌成凸槎，并应加设拉结筋，拉结筋的数量按设计要求设置，外墙转角严禁留直槎。（7） 预埋木砖和墙体拉结筋：木砖预埋时应小头在外，大头在内，数量按洞口高度决定。洞口高在1.2m以内，每边放两块；高1.22m,每边放3块；高23m,每边放4块，预埋木砖的部位一般在洞口上边或下边四皮砖，中
7、间均匀分布。木砖要提前做好防腐处理。预埋木砖的另一种方法：按照砖的大小尺寸制作细石混凝土包裹的木砖，制作时将细石混凝土木砖预制好，达到强度后，按规范要求砌在洞口处。墙体拉结筋的位置、规格、数量、间距均按设计及施工规范要求留置，不得错放、漏放。（8） 安装过梁、梁垫：安装过梁、梁垫时，其标高、位置及型号必须准确，垫灰饱满。如垫灰厚度超过2cm时，采用细石混凝土铺垫，边梁安装时，两端支座长度必须一致。（9） 构造柱做法：在构造柱连接处必须砌成马牙槎。马牙槎做法按规范要求施工，应先退后进。马牙槎侧边使用单面胶粘贴后支设模板，可防止浇混凝土时漏浆。（10）承重墙最上一皮砖、梁或梁垫下、挑檐处均应采用整
8、砖丁砌。（三）填充墙梁底砌筑:填充墙外墙与框架梁之间保留不少于30mm缝隙，采用防水细石混凝土堵缝。堵缝时，缝隙处浇水湿润，墙体内侧采用模板挡住,从外墙采用微膨胀防水混凝土塞入墙缝中，捣制密实，如缝隙较大可进行两次浇捣。填充墙内墙与框架梁之间可留出2/3砖长位置，采用斜砖塞砌，砌筑时应砂浆饱满，砖缝填塞紧密。3. 6质量验评(1) 轴线位移允许偏差WlonIn1。(2) 垂直度每层允许偏差W5mm；全高WIOm时允许偏差WlOninb10m时允许偏差W20三;基础顶面和楼面标高允许偏差15mm。(3) 表面平整度混水墙、柱、基础允许偏差W8mm；清水墙W5三.(4)门窗洞口高度、宽度允许偏差5
9、un;外墙上下窗偏移允许偏差W20u(5) 水平灰缝平直度混水墙允许偏差WlOnlm；清水墙W5(6) 水平灰缝厚度偏差(10皮砖累计)允许偏差8(7)预留洞中心位移允许偏差WlOnl叱截面内部尺寸允许偏差+10OmnU4砌筑工程检查项目及质量标准4.1砖砌体工程质量标准和检验方法类别序号检查项目质量标准单位检验方法及罂具主控项目1砖强度等级、规格必须符合设计要求检查胸外加剂质量检验报告和试验报告2砂浆品种、强度等级和外加剂砂浆的强度等级必须符合设计要求。凡在砂浆中掺入有机塑化剂、早强剂、缓凝剂、防冻剂等，均应经检验和试配符合要求后,方可使用。有机塑化剂应有砌体强度的型式检验报告检查砂浆试块试
10、验报告3斜槎留置砖砌体的转角处和交接处应同时砌筑，严禁无可靠措施的内外墙分砌施工。对不能同时砌筑而又必须留置的临时间断处应砌成斜槎，斜槎的水平投影长度不应小于高度的2/3,多孔病砌体的斜槎长高比不应小于1/2斜槎高度不得超过一步脚手架的高度观察检查4直槎拉结钢筋及接槎处理应符合设计要求和现行有关标准的规定观察和钢尺检查5水平灰缝砂浆饱满度灰缝横平竖直密实饱满，实心砌体水平灰缝饱满度必须达到80%以上；破柱水平及竖向灰缝饱满度必须达到90用以上.用百格网检查砖底面与砂浆的黏结痕迹面积每处检测3块砖，取其平均值6基础防潮层应符合设计要求和现行有关标准的规定观察检查7轴线位移*10mm经纬仪和钢尺或
11、其他测量仪器检查8亚直度层高5mm2m托线板检查全高10m10经纬仪吊线和钢尺或其他测量仪器检查IOm20一般项目1组砌方法清水墙组砌正确，不应出现通缝，接槎密实、平直观察检查混水墙内外搭砌，砖柱不得采用包心砌法，混水墙中不得有长度大于30Omm的通缝，长度为20Omm300Inm的通缝每间不超过3处,且不得位于同一面墙体上2水平灰缝厚度和竖缝宽度宜为IOInm,但不应大于12mm,也不应小于8mm用尺量10皮砖砌体高度并折算3基础顶星4仃和楼面标高输差*15nun水平仪和钢尺检查4表面平整度清水墙、柱5mm靠尺和楔形塞尺检查混水墙、柱、基础85门窗洞口高度、宽度偏差10mm钢尺检查6外墙上下
12、窗偏移20nun以底层窗口为准用经纬仪或吊线检查7水平灰缝平直度清水墙7nun拉线和钢尺检查混水墙108清水墙游丁走缝20mm吊线和钢尺检查以每层第一皮砖为准9水平灰缝厚度偏差（10皮砖累计）8mm与皮数杆比较，钢尺检查10预留洞中心位移10mm拉线和钢尺检查截面内部尺寸偏差O10注：*指砌完每一层后，应在每一楼层面进行校正。*指在砌完每一层后，应在每一楼层面进行校正。4. 2砖面层质量标准和检验方法类别序号检查项目质量标准单位检验方法及器具主控项目1板块的品种和质量必须符合设计要求和有关标准的规定观察检查和检查材质合格证明文件及检测报告2面层与下一层结合牢固天空鼓单块破边角有局部空鼓，艮每间
13、不超过总数的5%可不计）小锤轻击检查一般项目1面层表面质量表面应洁净、图案清晰、色泽一致，接缝平整、深浅一致、周边顺直。板块无裂纹、掉角和缺棱等缺陷观察检查2邻接处的镶边用料及尺寸应符合设计要求，边角整齐、光滑观察和钢尺检查3踢脚线质量表面应洁净，高度一致，结合牢固，出墙厚度一致小锤轻击、钢尺和观察检查4楼梯踏步和台阶质量板块的缝隙宽度应一致，齿角整齐；楼层梯段相邻踏步高度差不大于IOnun;防滑条顺直观察和钢尺检查一般项目5面层表面坡度应符合设计要求，不倒泛水、无积水：与地漏、管道结合处应严密、牢固、无渗漏观察、泼水或坡度尺及蓄水检查6表面平整度陶瓷锦砖、陶瓷地砖2.0mm靠尺和楔形塞尺检查水泥花砖3.0缸砖4.07缝格平直度3.0mm拉5m线和钢尺检查8接缝高低差陶瓷锦砖、陶瓷地砖、水泥花砖0.5mm钢尺和楔形塞尺检查缸砖1.59踢脚线上口平直度陶瓷锦砖、陶凭地砖、水泥花砖3.0mm拉线和钢尺检查缸砖4.010板块间隙宽度*2.0nun钢尺检查注：*如设计有要求时，则按设计要求检查。5施工依据5.1 电力建设施工质量验收及评定规程第1部分：土建工程DL/T5210.1-20215.2 变电站、换流站土建工程施工质量验收规范(DL/T5814-2020)5.3 砌体结构工程施工质量验收规范(GB50203-2011)
