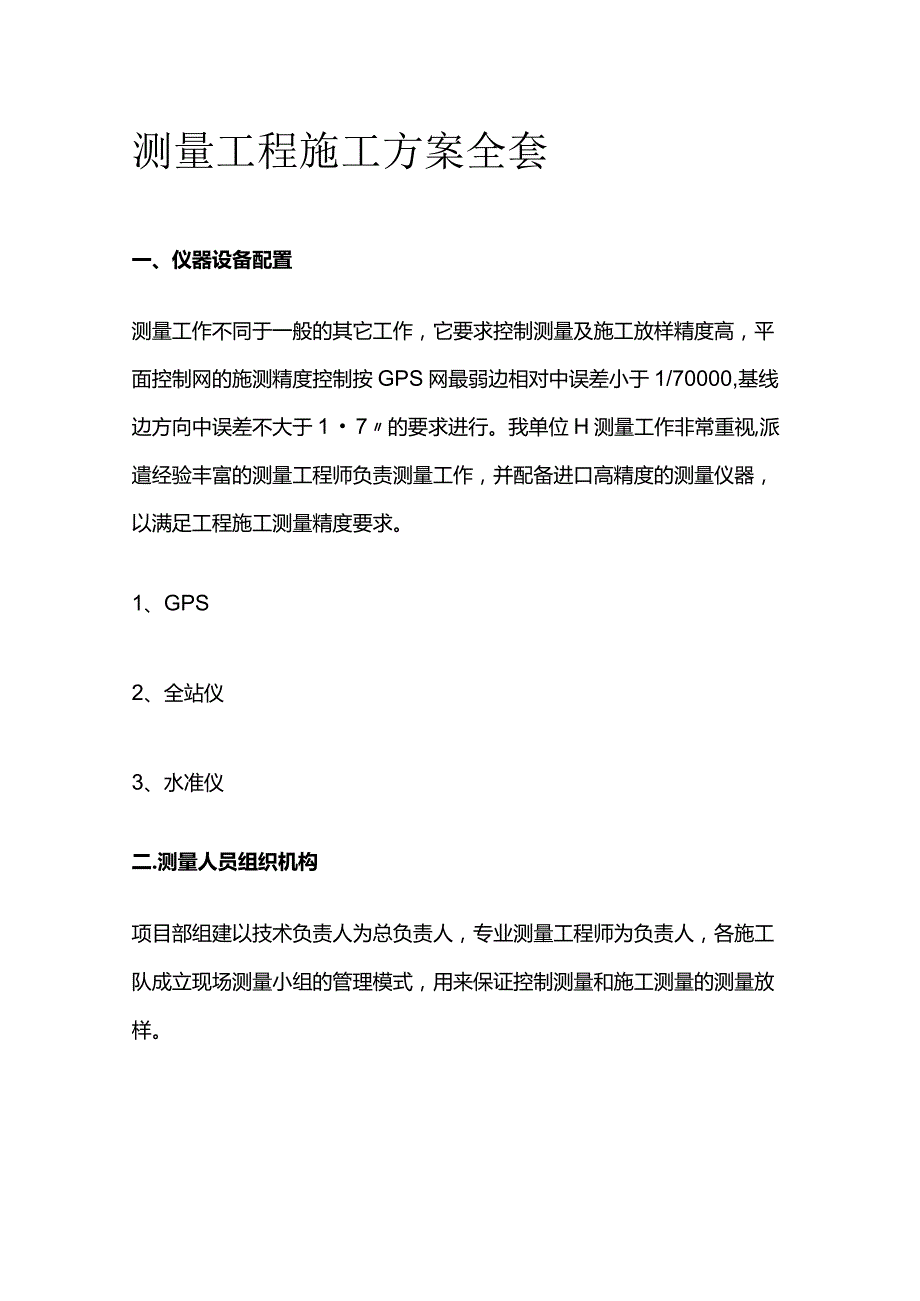

测量工程施工方案全套.docx_第1页
第1页 / 共12页

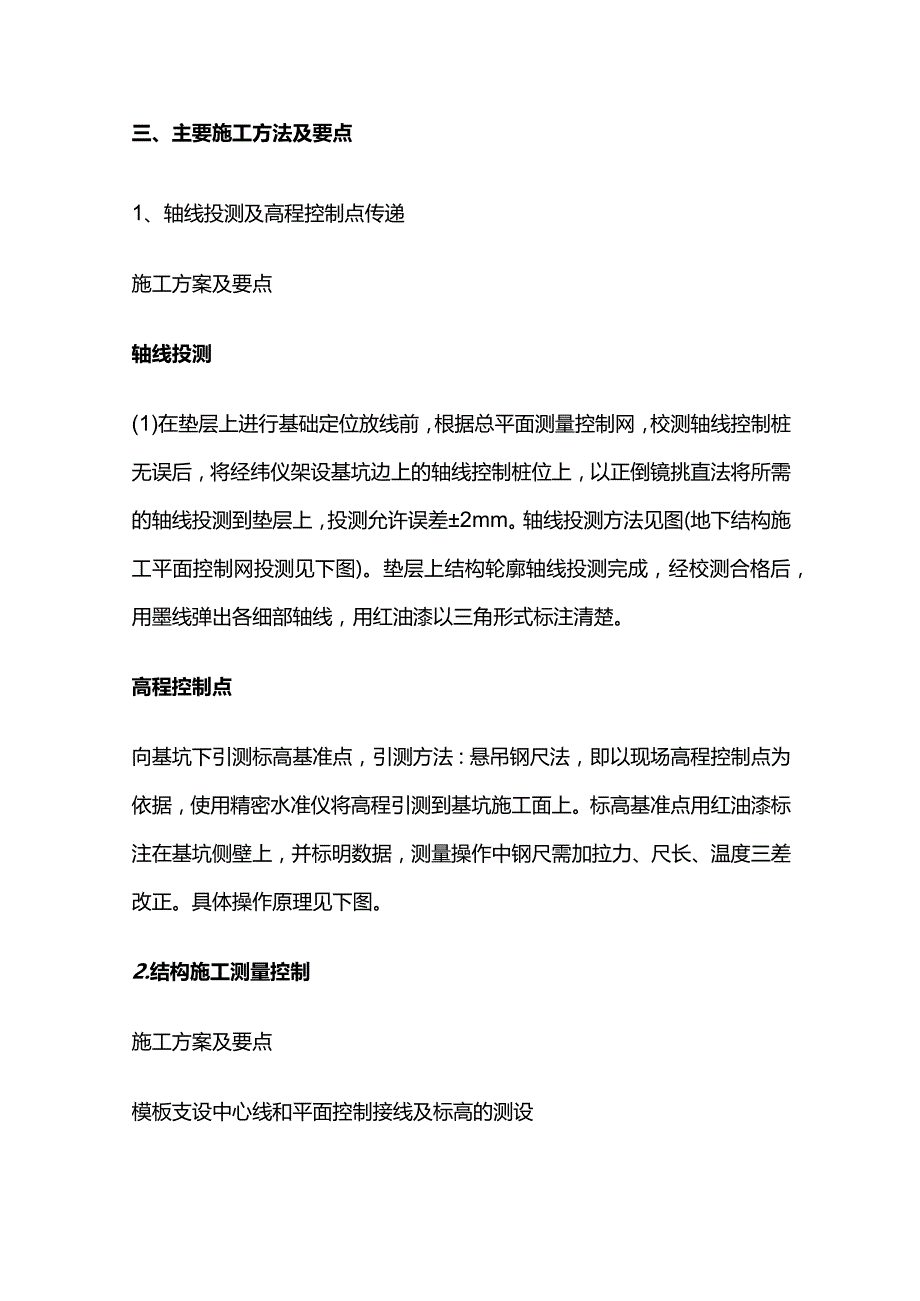

测量工程施工方案全套.docx_第2页
第2页 / 共12页

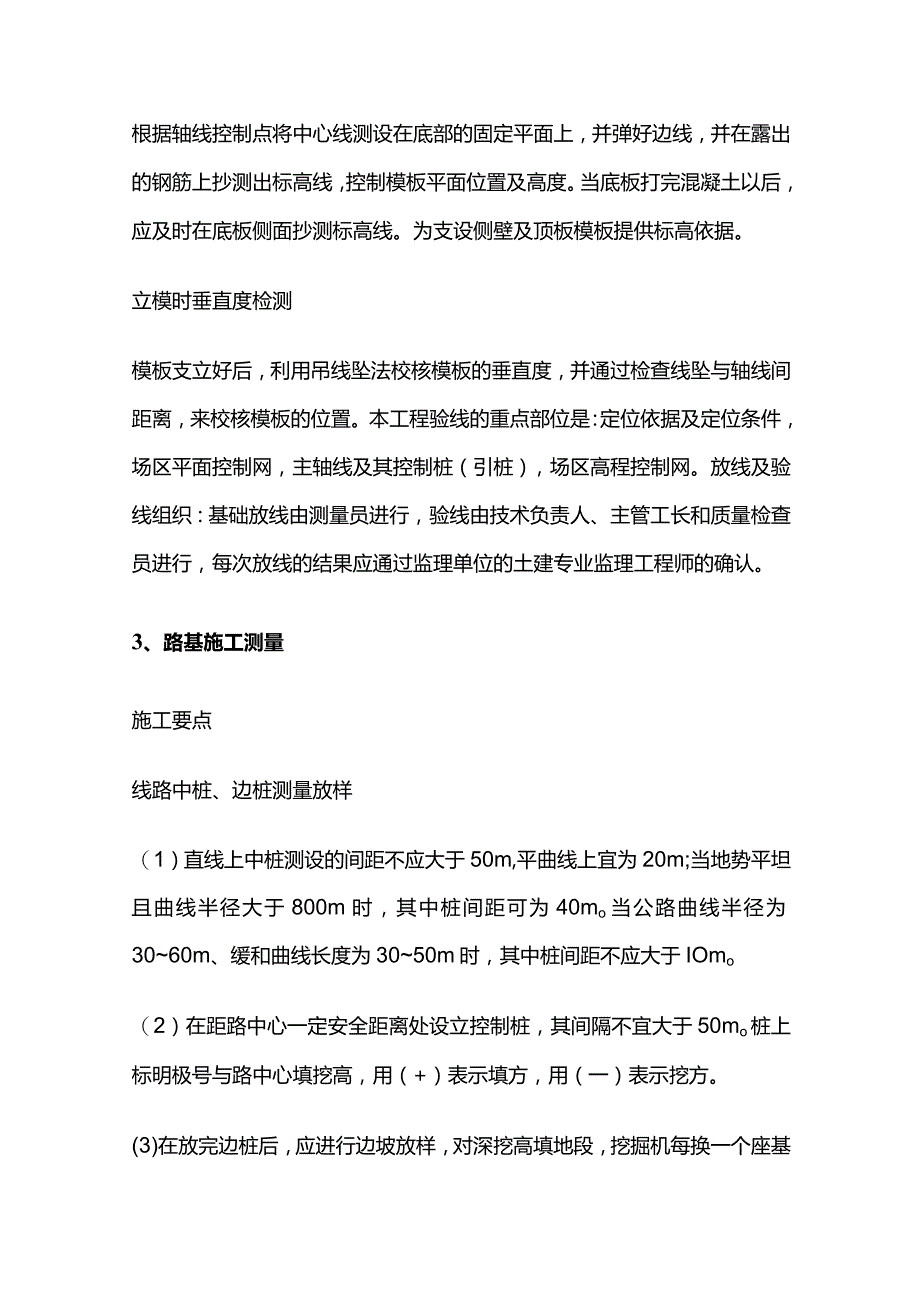

测量工程施工方案全套.docx_第3页
第3页 / 共12页
测量工程施工方案全套.docx_第4页
第4页 / 共12页
测量工程施工方案全套.docx_第5页
第5页 / 共12页
测量工程施工方案全套.docx_第6页
第6页 / 共12页
测量工程施工方案全套.docx_第7页
第7页 / 共12页
测量工程施工方案全套.docx_第8页
第8页 / 共12页
测量工程施工方案全套.docx_第9页
第9页 / 共12页
测量工程施工方案全套.docx_第10页
第10页 / 共12页
亲,该文档总共12页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《测量工程施工方案全套.docx》由会员分享,可在线阅读,更多相关《测量工程施工方案全套.docx(12页珍藏版)》请在第壹文秘上搜索。

1、测量工程施工方案全套一、仪器设备配置测量工作不同于一般的其它工作,它要求控制测量及施工放样精度高,平面控制网的施测精度控制按GPS网最弱边相对中误差小于1/70000,基线边方向中误差不大于17的要求进行。我单位H测量工作非常重视,派遣经验丰富的测量工程师负责测量工作,并配备进口高精度的测量仪器,以满足工程施工测量精度要求。1、GPS2、全站仪3、水准仪二.测量人员组织机构项目部组建以技术负责人为总负责人,专业测量工程师为负责人,各施工队成立现场测量小组的管理模式,用来保证控制测量和施工测量的测量放样。三、主要施工方法及要点1、轴线投测及高程控制点传递施工方案及要点轴线投测(1)在垫层上进行基

2、础定位放线前,根据总平面测量控制网,校测轴线控制桩无误后,将经纬仪架设基坑边上的轴线控制桩位上,以正倒镜挑直法将所需的轴线投测到垫层上,投测允许误差2mm。轴线投测方法见图(地下结构施工平面控制网投测见下图)。垫层上结构轮廓轴线投测完成,经校测合格后,用墨线弹出各细部轴线,用红油漆以三角形式标注清楚。高程控制点向基坑下引测标高基准点,引测方法:悬吊钢尺法,即以现场高程控制点为依据,使用精密水准仪将高程引测到基坑施工面上。标高基准点用红油漆标注在基坑侧壁上,并标明数据,测量操作中钢尺需加拉力、尺长、温度三差改正。具体操作原理见下图。2.结构施工测量控制施工方案及要点模板支设中心线和平面控制接线及

3、标高的测设根据轴线控制点将中心线测设在底部的固定平面上,并弹好边线,并在露出的钢筋上抄测出标高线,控制模板平面位置及高度。当底板打完混凝土以后,应及时在底板侧面抄测标高线。为支设侧壁及顶板模板提供标高依据。立模时垂直度检测模板支立好后,利用吊线坠法校核模板的垂直度,并通过检查线坠与轴线间距离,来校核模板的位置。本工程验线的重点部位是:定位依据及定位条件,场区平面控制网,主轴线及其控制桩(引桩),场区高程控制网。放线及验线组织:基础放线由测量员进行,验线由技术负责人、主管工长和质量检查员进行,每次放线的结果应通过监理单位的土建专业监理工程师的确认。3、路基施工测量施工要点线路中桩、边桩测量放样(

4、1)直线上中桩测设的间距不应大于50m,平曲线上宜为20m;当地势平坦且曲线半径大于800m时,其中桩间距可为40mo当公路曲线半径为3060m、缓和曲线长度为3050m时,其中桩间距不应大于IOmo(2)在距路中心一定安全距离处设立控制桩,其间隔不宜大于50mo桩上标明极号与路中心填挖高,用(+)表示填方,用(一)表示挖方。(3)在放完边桩后,应进行边坡放样,对深挖高填地段,挖掘机每换一个座基(25米)都要放出该挖方的坡脚处,检查是否符合设计坡度并放样线桩开挖点,测定其标高解决下一道开挖坡度要求。(4)机械施工中,应在边桩处设立明显的填挖标志,宜在不大于50m的段落内,距中心桩一定距离处埋设

5、能控制标高的控制桩,进行施工控制。发现桩被碰倒或丢失时应及时补上。填方路段(1)清表后,根据坐标法和填挖宽度计算法,放样出路基填方的坡脚线,直线段每20米一个桩,曲线段视曲线半径分别为10米和5米一个桩,并注明填方高度。(2)施工过程中,每填筑一层,根据坐标法和填方宽度计算法,放样出路基填方的实际需要宽度,并在桩上标明填方深度。(3)每填筑到一定的高度,根据坐标法和填挖宽度计算法,放样出路基填方的实际需要宽度,根据此宽度再修整坡面。挖方路段(1)清表后,根据坐标法和挖方宽度计算法,放出路基挖方的开口线。(2)施工过程中,当挖方段落开挖至第一级平台位置时,根据坐标放样法,放样出第一级平台内侧宽度

6、,根据平台宽度再刷坡。其他平台依次采用同样的方法放样,直至到达路面结构层的设计标高。(3)高边坡的测量放样,根据施工段落桩号,直线段每隔10米(曲线段5米),放样出坡顶和坡脚。4、路面施工测量基层测量(1)路面基层施工测量重点在控制各层厚度与宽度。平面测设时,应定出该层的中心与边线桩位。边线桩位放样时应比该层设计宽度大100mm,以保证压实后该层的设计宽度。(2)高程测设时,应将设计高程按一定下反数测设到中线与边线高程控制桩上;在摊铺机作业时,此时高程控制桩应采用可调式托盘;且桩位间距不应大于IOm,在曲线处可加密至5mo(3)当分段施工时,平面及高程放样应进入相邻施工段50Ioom,以保证分

7、段衔接处线型的平顺美观。(4)在出入口或其他不规则地段,高程放样应根据设计提供的方格网进行。路面面层(1)路面下面层施工测量:在使用摊铺机进行路面下面层施工测量时,其施工测量方法同路面基层。只是应在摊铺压实后及时复测,以保证摊铺厚度。必要时,应适当调整压实系数。(2)路面上面层施工测量:当摊铺机采用下面层同样的方法作业时,其施工测量方法同路面基层。在摊铺机起步阶段应测量熨平板的平整度及高度;进入正常摊铺后,应在摊铺压实后及时复测高程,以保证摊铺厚度。(3)在出入口或其他不规则地段,高程放样应根据设计提供的方格网进行。5路缘石、人行道及附属设施、锥坡施工测量施工要点1.路缘石放样时,直线上桩位测

8、设的间距不应大于IOm,平曲线上宜为5m当公路曲线半径和缓和曲线长度小于30m或采用回头曲线时,桩位间距不应大于3m。高程控制桩的间距与上述一致。2、人行道及附属工程放样时,应每隔20m在上口线定一点位,计算并放出相应桩号下口线位置,两者之间用细线绷紧。3、边沟放样应每隔2040m放出边沟中线及上口线;至沟底时每隔IOm测设一高程桩。4、桥梁锥坡等的施工测量应按照曲线设计形式计算坡脚轮廓线的放样数据,并按设计的坡度要求计算长、短半径。6、排水工程测量施工要点1.应根据原有水准点,在沿线附近每隔50m增设一个临时水准点。槽口放线就是按设计要求的埋深和土质情况、管径大小等计算出开槽宽度,并在地面上

9、定出槽边线位置,划出白灰线,以便开挖施工。2、排水工程施工中的测量工作主要是控制排水工程中线设计位置和管底设计高程。为此,需设置坡度板。坡度板跨槽设置,间隔一般为10-20m,编以板号。根据中线控制桩,用经纬仪把排水工程中心线投测到坡度板上,用小钉作标记,称作中线钉,以控制排水工程中心的平面位置。3、为了控制沟槽的开挖深度和排水工程的设计高程,还需要在坡度板上测设设计坡度。为此,在坡度横板上设一坡度立板,一侧对齐中线,在竖面上测设一条高程线,其高程与管底设计高程相差一整分米数,称为下反数。在该高程线上横向钉一小钉,称为坡度钉,以控制沟底挖土深度和管子的埋设深度。4、管道基础垫层施工完成后,重新

10、测设管道中心轴线,每节管道铺设后,测量每节管道两头标高,若不符合设计要求则进行调整直至达到设计高程,并保证管道平面和高程准确。7、承台施工测量灌注桩基施工完成后放样开挖线和测量开挖深度,直接进行土石方的开挖,超出设计灌注桩的顶标高后进行桩顶的凿除,浇筑垫层混凝土后精确放样处承台的轴线和模板轮廓线,当绑扎完成承台钢筋后,支立模板,并再次复测承台位置和预留墩柱钢筋的位置,当监理检测合格后方可进行混凝土的浇筑。8、墩柱的施工测量施工要点测站点选择全站仪测量采用的控制点为前后相互通视并且和首级基准点相同等级的控制点作为全站仪站点模板安装模板安装前,先在承台顶部弹出模板安装轴线和测量底部标高。以便于控制

11、模板底口位置和断面尺寸,模板合拢后,用全站仪测量模板顶部各特征点的高程和坐标,利用设计坐标值和实测坐标值的差值对模板进行调整。墩柱模板的垂直度用垂线法控制,确保墩柱模板的倾斜度小于1/1000且不大于20mmo墩柱模板固定后,用全站仪在模板顶进行坐标校核,确保墩柱轴线偏差在IOmm以内。墩柱顶标高用全站仪进行测定,并标定在已固定的模板内侧,顶面高程偏差控制在10mm。9.基坑监测监测内容沟槽基坑监测内容包括支护结构顶部水平位移及竖向位移、基坑周围建(构)筑物竖向位移及裂缝变形、周围地下管线变形等,具体监测内容参考建筑基坑工程监测技术规范(GB50497-2009)o测点布置1)施工过程中通过对

12、基坑周围地层位移、基坑围护结构的变形和附近建筑物的沉降的观测,对比分析设计与现场的差异,及时修正围护设计。合理安排下一步施工工序,确保施工和围护的安全。2)基坑周边地表竖向沉降监测点的布置范围宜为基坑深度的13倍,监测剖面宜设在坑边中部或其他有代表性的部位,并与坑边垂直,监测剖面数量视具体情况确定。每个监测剖面上的监测点数量不宜少于5个。3)观测点的位置要能充分体现基坑及围护结构的稳定性的特点,如设置在坑顶周边、坡脚、坑壁中部围护结构等。4)基坑边坡顶部的水平位移和竖向位移监测点应沿基坑周边布置,基坑周边中部、阳角处应布置监测点。监测点间距不宜大于20m,每边监测点数目不应少于3个。监测点宜设

13、置在基坑边坡坡顶上。5)在每层开挖过程中,大地降雨、降雪等使基坑环境发生变化的情况下都需进行观测,并及时做好记录。6)观测工作应有专人负责,及时观测并整理结果,绘制变形曲线。根据变形结果及时调整施工工艺及围护设计,确保施工安全、经济。监测要求(1)每个基坑工程至少应有3个稳固可靠的点作为基准点。(2)工作基点应选在稳定的位置。在通视条件良好或观测项目较少的情况下,可不设工作基点,在基准点上直接测定变形监测点。(3)监测项目初始值应为事前至少连续观测3次的稳定值的平均值。(4)监测期间,应定期检查工作基点的稳定性。监测仪器设备要求(1)满足观测精度和量程的要求。(2)经过校准或标定,且校核记录和

14、标定资料齐全。(3)监测过程中应加强对监测仪器设备的维护保养、定期检测以及监测元件的检查;应加强对监测仪表的保护,防止损坏。(1)监测频率(2)监测报警值基坑及支护结构监测报警值基坑周边环境监测报警值.注意事项1.严格按规程办事,遇到超限时要认真检查,不合规范要求及时返工。2、测量组人员团结配合,保持测量人员的相对稳定。3、制定仪器维修和保养制度及周检计划,加强仪器的维修和保养工作,保持其良好状态,按时送检。4、专人负责对桩点的保护,注意防止桩点沉降、偏移并定期复核,有偏差时及时调整。特别是冬雨季和开工、复工前,要及时对导线点进行复测和校核,保证控制点的测量精度。5、观测和计算结果必须做到记录

15、真实,注记明确,计算清楚,格式统-,装订成册和长期保管。6、一切原始观测记录和记事项目必须在现场记录清楚,不得涂改,不得凭记忆补记,手簿必须填明页次,注明观测人、记录人、计算人、复核人、观测日期、起始时间、气象条件、使用的仪器和视标的类型,并详细记录观测时的特殊情况。因超限划去的观测记录应注明原因。未经复核和检算的资料严禁使用。10 .测量工程的保证措施测量质量的保证措施1.执行现行有关测量技术规范,保证各项测量成果的精度和可靠性。2、定期组织测量人员与相邻施工单位共同进行洞内外控制点联测,保证控制点的准确性。3、认真审核用于测量的图纸资料,复测后方可使用,抄录数据资料,必须仔细核对,且须经第二人核对。4、各种测量的原始记录,必须在现场同步完成,严禁事后补记补绘,原始资料不允许涂改,不合格时,应当补测或重测。5、测量的外业作业必须采取多测回观测,并形成合格检核条件;内业工作,坚持两组独立平行计算和相互校核。6、重要的定位和放样,必须采用不同的测量方法或测量环境下进行。7、利用已知点(包括控制点、方向点、高程点)必须坚持先检测后用的原则,即已知点检测无误或合格时才能利用。
