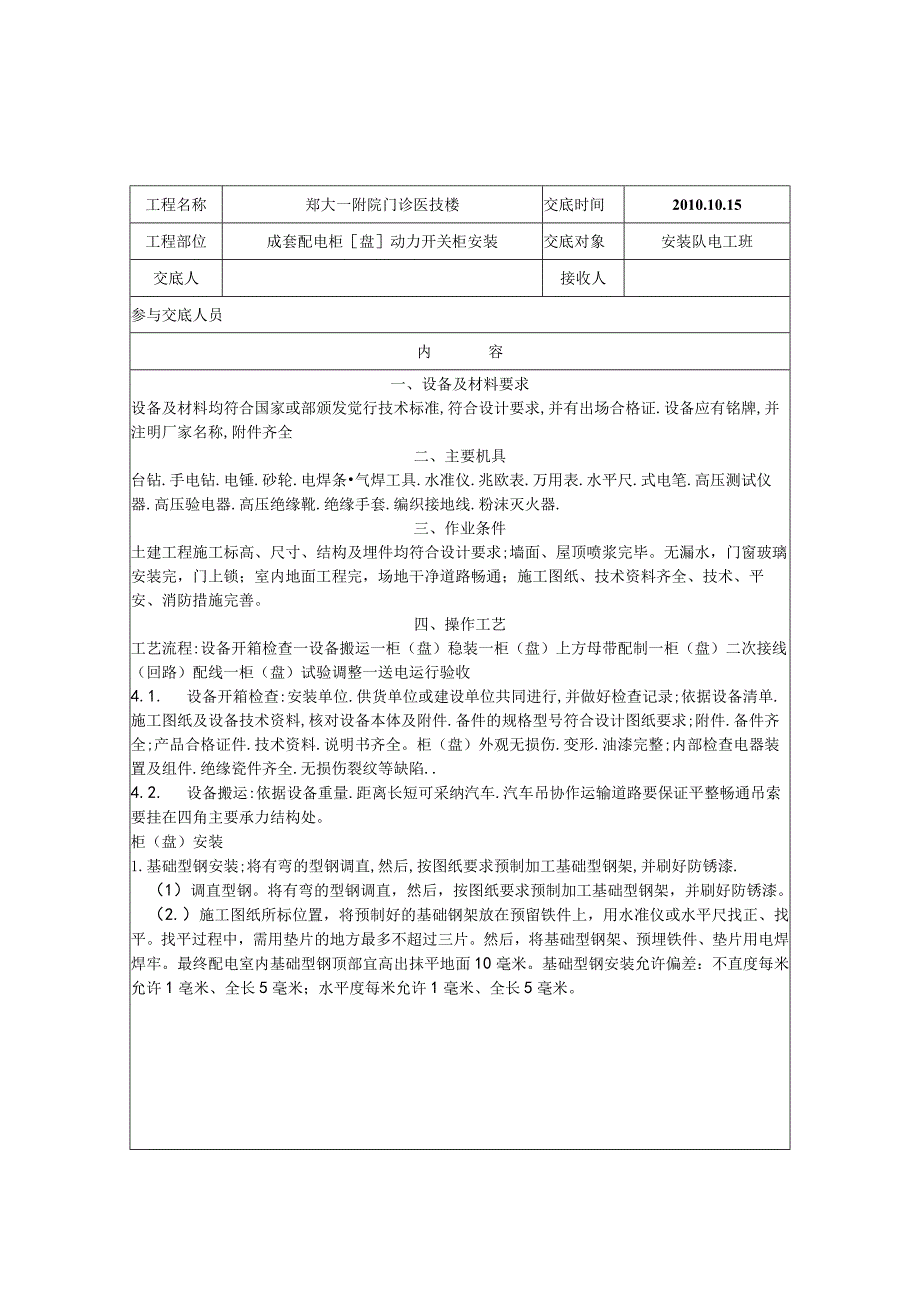

1、工程名称郑大一附院门诊医技楼交底时间2010.10.15工程部位成套配电柜盘动力开关柜安装交底对象安装队电工班交底人接收人参与交底人员内容一、设备及材料要求设备及材料均符合国家或部颁发觉行技术标准,符合设计要求,并有出场合格证.设备应有铭牌,并注明厂家名称,附件齐全二、主要机具台钻.手电钻.电锤.砂轮.电焊条气焊工具.水准仪.兆欧表.万用表.水平尺.式电笔.高压测试仪器.高压验电器.高压绝缘靴.绝缘手套.编织接地线.粉沫灭火器.三、作业条件土建工程施工标高、尺寸、结构及埋件均符合设计要求;墙面、屋顶喷浆完毕。无漏水，门窗玻璃安装完，门上锁；室内地面工程完，场地干净道路畅通；施工图纸、技术资料齐
2、全、技术、平安、消防措施完善。四、操作工艺工艺流程:设备开箱检查一设备搬运一柜（盘）稳装一柜（盘）上方母带配制一柜（盘）二次接线（回路）配线一柜（盘）试验调整一送电运行验收4.1. 设备开箱检查:安装单位.供货单位或建设单位共同进行,并做好检查记录;依据设备清单.施工图纸及设备技术资料,核对设备本体及附件.备件的规格型号符合设计图纸要求;附件.备件齐全;产品合格证件.技术资料.说明书齐全。柜（盘）外观无损伤.变形.油漆完整;内部检查电器装置及组件.绝缘瓷件齐全.无损伤裂纹等缺陷.4.2. 设备搬运:依据设备重量.距离长短可采纳汽车.汽车吊协作运输道路要保证平整畅通吊索要挂在四角主要承力结构处。
3、柜（盘）安装1.基础型钢安装;将有弯的型钢调直,然后,按图纸要求预制加工基础型钢架,并刷好防锈漆.（1）调直型钢。将有弯的型钢调直，然后，按图纸要求预制加工基础型钢架，并刷好防锈漆。（2.）施工图纸所标位置，将预制好的基础钢架放在预留铁件上，用水准仪或水平尺找正、找平。找平过程中，需用垫片的地方最多不超过三片。然后，将基础型钢架、预埋铁件、垫片用电焊焊牢。最终配电室内基础型钢顶部宜高出抹平地面10毫米。基础型钢安装允许偏差：不直度每米允许1亳米、全长5毫米；水平度每米允许1毫米、全长5毫米。工程名称郑大一附院门诊医技楼交底时间2010.10.15工程部位成套配电柜盘动力开关柜安装交底对象安装队
4、电工班交底人接收人参与交底人员内容基础型钢与地线连接:基础型钢安装完毕后,将室外地线扁钢分别引入室内（与变压器安装地线协作）与基础型钢的两端焊牢，焊截面为扁钢宽度的二倍。然后将基础型钢刷两遍灰漆。2.柜（盘）稳装1）柜（盘）稳装。应按施工图纸的布置，按依次将柜放在基础型钢上。单独柜盘只找柜面和侧面的垂直度。成排柜盘各台就位后，先找正两端的柜，在从柜下之上三分之二高的位置蹦上小线，逐台找正，柜不标准以柜面为准。找正时采纳0.5毫米铁片进行调整，每处垫片最多不能超过三片。然后按柜固定螺孔尺寸，在基础型钢架上用手电钻钻孔。一般无要求时，低压柜钻12.2孔，高压柜钻616.2孔，分别用612、16镀锌
5、螺丝固定。允许偏差如下：垂直度每米1.5毫米；水平度相邻两柜顶部允许偏差2毫米，成列柜顶部允许偏差5毫米；不平度相邻两柜面允许偏差1毫米，成列柜面允许偏差5毫米；柜间缝隙允许偏差2毫米。（2）就位，找正找平后，除柜体与基础型钢固定，柜体与柜体、柜体与测挡板均用镀锌螺丝连接。（3）.柜盘接地：每台柜盘单独与基础型钢连接。4.4.柜盘顶上母线配置见母线安装要求。4.5. 柜盘二次小线连接1 .按原理图逐台检查柜盘上的全部电气元器件是否相符，其额定电压和限制线、操作电源电压必需一样。2 .按图敷设柜与柜之间的限制电缆连接线。敷设电缆要求见“电缆敷设北3 .限制线校线后，将每根芯线煨成圆圈，用镀锌螺丝
6、、眼圈、弹簧垫连接在每个端子板上。端子板每侧一般一个端子压一根线，最多不能超过两根，并且两根线间加眼圈。多股线应刷锡，不准有断股。4.6. 柜盘试验调整高压试验应有当地供电部门许可的试验单位进行。试验标准符合国家规范、当地供电部门的规定及产品技术资料要求。试验内容：高压柜框架、母线、避雷器、高压瓷瓶、电压互感器、电流互感器、高压开关等。调整内容：过流继电器调整，时间继电器、信号继电器调整以及机械连锁调整。二次限制小线调整及模拟试验工程名称郑大一附院门诊医技楼交底时间2010.10.15工程部位成套配电柜盘动力开关柜安装交底对象安装队电工班交底人接收人参与交底人员内容I.有的接线端子螺丝在紧一次
7、。II.绝缘遥测：用500伏摇表在段子板处测试每条回路的电阻，电阻必需大于0.5兆欧。HL二次小线回路如有晶体管，集成电路、电子组件时，该部位的检查不准运用摇表和试玲测试，运用万用表测试回路是否接通。IV.临时的限制电源和操作电源；将柜(盘)内的限制、操作电源回路溶断器上端相线拆除，接上临时电源。V.试验：按图纸要求，分别模拟试验限制、连锁、操作、继电爱护和信号动作，正确无误，灵敏牢靠。VI.拆除临时电源。将被拆除的电源线复位。47送电运行验收1 .送电前的打算工作(1) .一般应有建设单位备齐试验合格的验电器、绝缘靴、绝缘手套、临时接地编织铜线、绝缘胶垫、粉末灭火器等。(2) .彻底清扫全部
8、设备及变配电室、限制室的灰尘。用吸尘器清扫电器、仪表组件，另外，室内除送电需用的设备用具外，其它物品不得堆放。.检查母线上、设备上有无遗留下的工具、金属材料及其它对象。(4) .试运行的组织工作，明确试运行指挥者、操作者和监护人。.安装作业全部完毕、质量检查部门检查全部合格。(6) .试验项目全部合格，并由试验报告单。.继电爱护动作灵敏牢靠，限制、连锁、信号等动作精确无误。2 .送电.由供电部门检查合格后，将电源送进室内，经过验电、校相无误。(2) .有安装单位合进线柜开关，检查PT柜上电压表三相是否电压正常。(3) .合变压器柜开关，检查变压器是否有电。.合低压柜进线开关，查看电压表三相是否
9、电压正常。.安上述2-4项，送其它柜的电。在低压联络柜内，在开关的上下侧(开关未合状态)进行同相校核。用电压表或万用表电压文件500伏，用表的两个测针，分别接触两路的同相，此时电压表无读数，表示两路电同一相。用同样方法，检查其它两相。验收。送电空载运行24小时，无异样现象、便利验收手续，(交建设单位运用。同时提交变更洽商记录、产品说明书、合格证、试验报告单的等技术资料。(交建设单位运用。同时提交变更洽商记录、产品说明书、合格证、试验报告单的等技术资料。工程名称郑大一附院门诊医技楼交底时间2010.10.15工程部位成套配电柜盘动力开关柜安装交底对象安装队电工班交底人接收人参与交底人员内容五、质
10、量标准1、盘柜金属框架及基础型钢必需接地或接零；装有电器的可开启门，门和框架的接地端子间应用裸编织铜线连接。2、低压成套配电柜、限制柜和动力、照明箱盘应有牢靠的电击爱护。3、手车、抽出式成套配电柜推拉应敏捷，无卡阻碰撞现象。接地触头接触紧密、调整正确，投入时接地触头比主触头先接触，退出时接地触头比主触头后脱开。4、低压成套柜交接试验，必需符合新规范第4.1.5条的规定。5、柜盘箱间线路的线间和线对地绝缘电阻值，馈电线路必需大于0.5兆欧，二次回路必需大于1兆欧。6、柜、屏、台、箱、盘间二次回路沟通工频耐压试验，当绝缘电阻大于10兆欧时，用2500伏兆欧表摇测1分钟，应无闪络击穿现象；当绝缘电阻
11、大于1-10兆欧时，用IOoO伏兆欧表摇测1分钟，应无闪络击穿现象；7、直流屏试验，应将屏内电子元件退出，主回路的线间和线对地绝缘电阻值必需大于0.5兆欧，蓄电池组的充放电应符合产品技术文件要求，整流器的限制调整和输出特性试验应符合产品技术文件要求。8、箱盘内配线整齐，无绞宁，导线连接紧密，不伤线芯，不断股，垫圈下螺丝两侧压的导线截面积相同，同一端子上导线连接不多于2根，防松垫圈等零件齐全。开关动作敏捷牢靠，照明箱盘内，分别设置零地排，零线和爱护地线经汇流排配出。9、基础、柜（盘）安装的允许偏差和检验方法如下：项次项目允许偏差检验方法1基础型钢顶部平直度每米1拉线尺量检查全长52恻面平直度每米
12、I全长53柜盘安装每米垂直度L5吊线、尺量检查4柜盘顶平直度相邻两柜I直尺尺量检查成排柜顶部5拉线,尺量检查5柜盘面平整度相邻两柜1直尺、塞尺检查成排柜面5拉线、尺量检查6柜盘间接缝2塞尺检查工程名称郑大一附院门诊医技楼交底时间2010.10.15工程部位成套配电柜盘动力开关柜安装交底对象安装队电工班交底人接收人参与交底人员内容10、柜、屏、台、箱、盘间或与基础型钢应用镀锌螺栓连接，旦防松零件齐全。11、柜、屏、台、箱、盘元件的规格型号符合设计要求；闭锁装置动作精确牢靠;主开关的协助开关切换动作应与主开关动作一样；表识排应标明被控设备名称和编号，或操作位置，接线端子有编号，且清楚、工整，不易脱
13、色；电子元件不参与沟通工频耐压试验，48V级以下回路可不做沟通工频耐压试验。发热元件安装在散热良好的位置；熔断器熔体规格、自动空气开关的整定值应符合设计要求；切换压板接触良好，相邻压板间有平安距离，切换时，不触及相邻压板；信号回路中元件动作和显示正确。外壳需接地的连接牢靠；端子板安装坚固，端子有序好，强弱电端子隔离布置，端子规格与线芯截面积大小适配。12、柜、屏、台、箱、盘间配线：电流回路采纳不低于750V不小于2.5的电线或电缆；除电子元件回路或类似回路外，其他回路采纳不低于750V不小于1.5的电线或电缆。二次回路连线应成束绑扎，不同线路应分别绑扎，且有表识；固定后不应防碍手车开关或抽出式
14、部件的拉出或推入。13、连接柜、屏、台、箱、盘面板上的电器及限制台、板等可动部位的导线应符合以下规定：a、采纳多股铜芯软电线，敷设长度留有适当余量；b、贤淑有外套塑料管等加强绝缘爱护层；c、与电器连接时，端部绞紧，且有不开口的终端端子或搪锡，不松散、断股；可转动部位的两端用卡子固定。14、照明配电箱盘安装应符合下列规定：a、位置正确，部件齐全，箱体开孔与导管管径适配，暗装配电箱箱盖紧贴墙面，箱盘涂层完整；b、箱盘内接线整齐，回路编号齐全，表识正确；c、箱盘不采纳可燃材料制作；c、箱盘安装坚固，垂直度允许偏差千分之15箱底距地面1.5米，照明配电板底边距地不少于1.8米。六、成品保护5.1 设备
15、运到现场后，暂担心装就位，应刚好用沾布盖好并把沾布绑扎坚固，防止设备风吹、日晒或雨淋。5.2 设备搬运过程中，不许将设备倒立，防止设备油漆、电器组件损坏。5.3 设备安装完毕后，短暂不能送电运行，变配电室门、窗要封闭，设人看管。5.4 未经允许不得拆卸设备零件及仪表等，防止损坏或丢失。工程名称郑大一附院门诊医技楼交底时间2010.10.15工程部位成套配电柜盘动力开关柜安装交底对象安装队电工班交底人接收人参与交底人员内容七、应注意的质量问题1.成套配电柜及动力开关柜安装应留意的质量问题见下表：序号长产生的质量问题防治措施备注1基础型钢焊接处焊渣清理不净，除锈不净，油漆刷不匀称，有漏刷现象提高质量意识，加强作业者责
