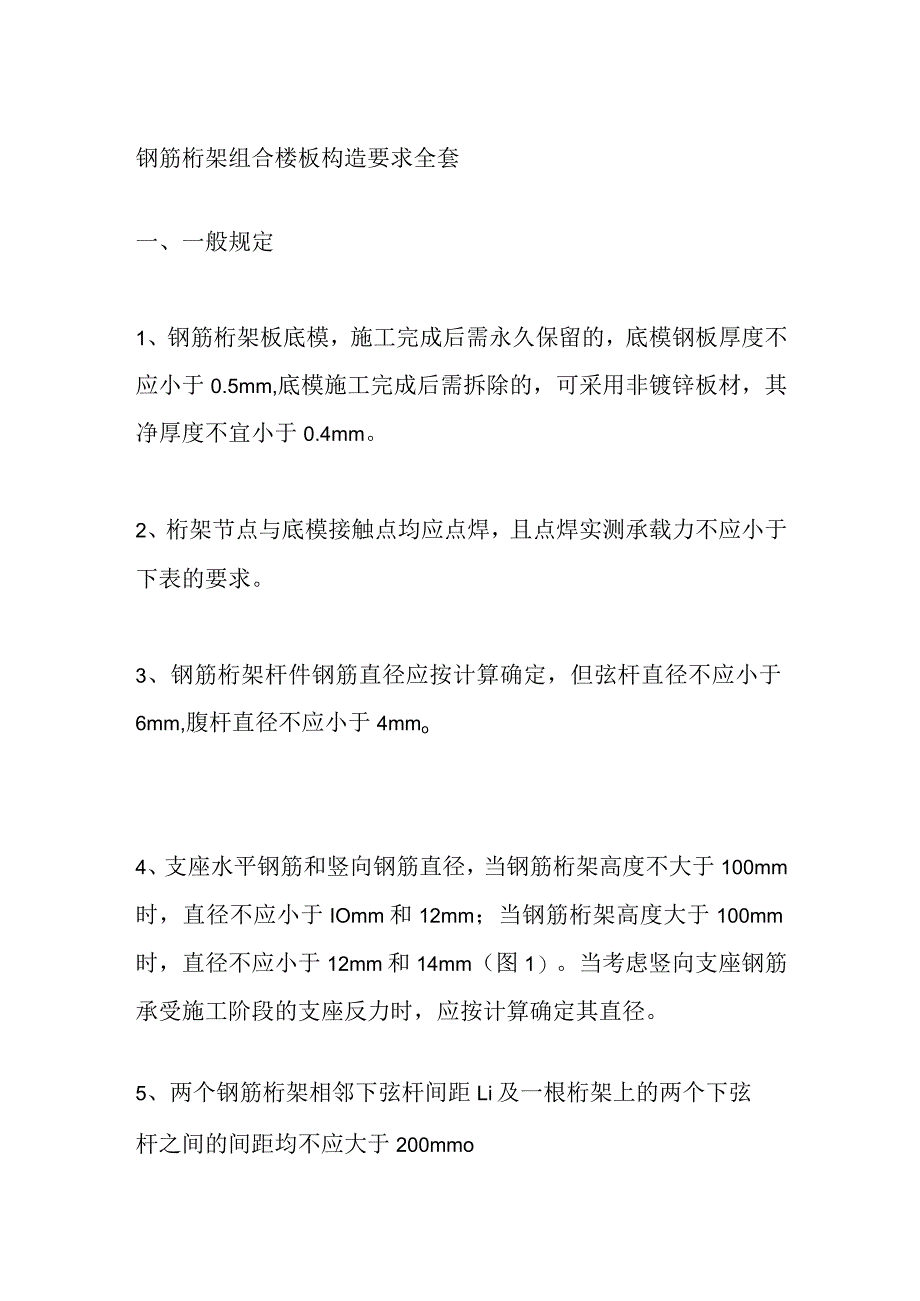

1、钢筋桁架组合楼板构造要求全套一、一般规定1、钢筋桁架板底模，施工完成后需永久保留的，底模钢板厚度不应小于0.5mm,底模施工完成后需拆除的，可采用非镀锌板材，其净厚度不宜小于0.4mm。2、桁架节点与底模接触点均应点焊，且点焊实测承载力不应小于下表的要求。3、钢筋桁架杆件钢筋直径应按计算确定，但弦杆直径不应小于6mm,腹杆直径不应小于4mmo4、支座水平钢筋和竖向钢筋直径，当钢筋桁架高度不大于100mm时，直径不应小于IOmm和12mm；当钢筋桁架高度大于100mm时，直径不应小于12mm和14mm（图1）。当考虑竖向支座钢筋承受施工阶段的支座反力时，应按计算确定其直径。5、两个钢筋桁架相邻下

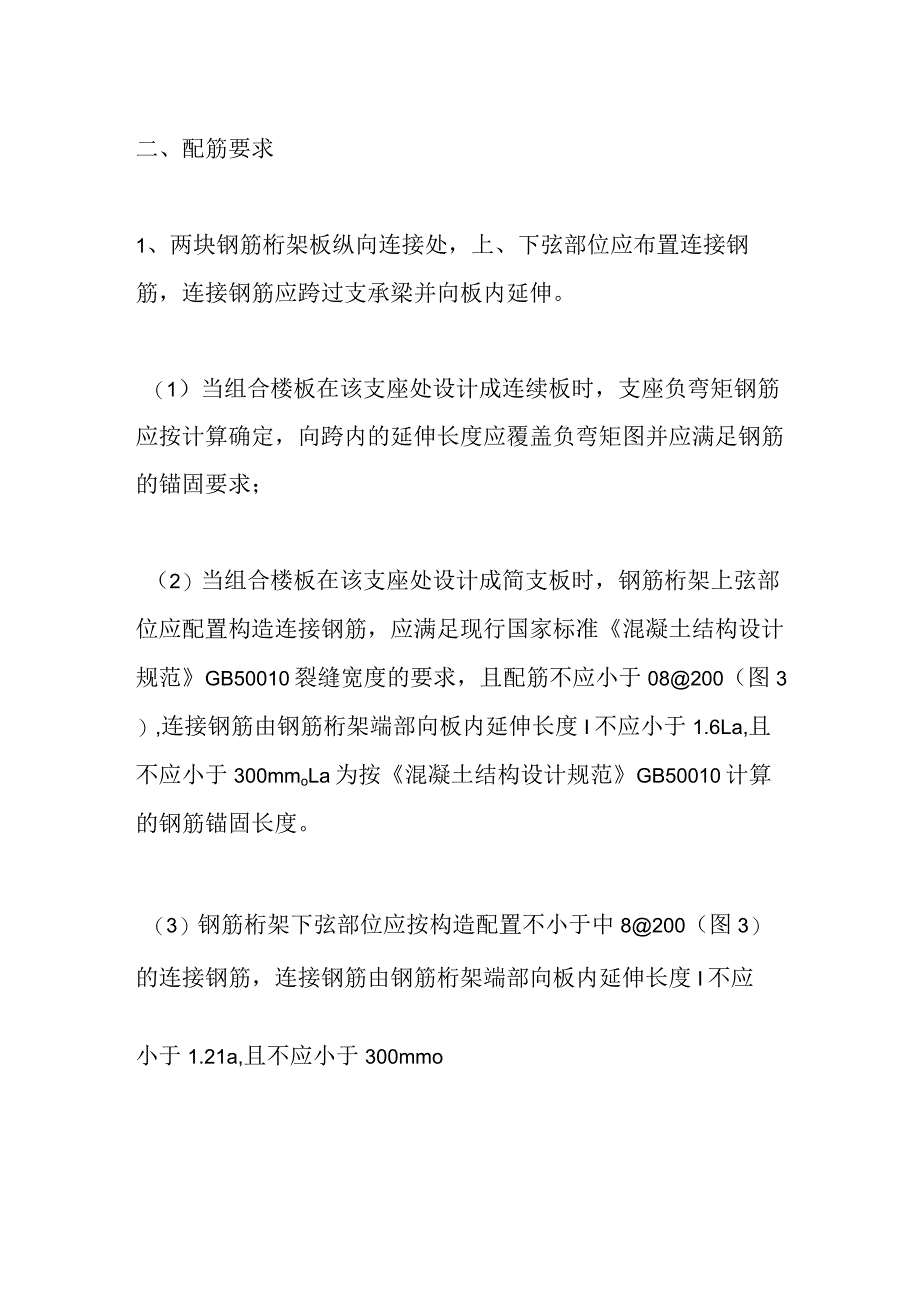

2、弦杆间距Li及一根桁架上的两个下弦杆之间的间距均不应大于200mmo二、配筋要求1、两块钢筋桁架板纵向连接处，上、下弦部位应布置连接钢筋，连接钢筋应跨过支承梁并向板内延伸。（1）当组合楼板在该支座处设计成连续板时，支座负弯矩钢筋应按计算确定，向跨内的延伸长度应覆盖负弯矩图并应满足钢筋的锚固要求；（2）当组合楼板在该支座处设计成简支板时，钢筋桁架上弦部位应配置构造连接钢筋，应满足现行国家标准混凝土结构设计规范GB50010裂缝宽度的要求，且配筋不应小于08200（图3）,连接钢筋由钢筋桁架端部向板内延伸长度I不应小于1.6La,且不应小于300mmoLa为按混凝土结构设计规范GB50010计算的

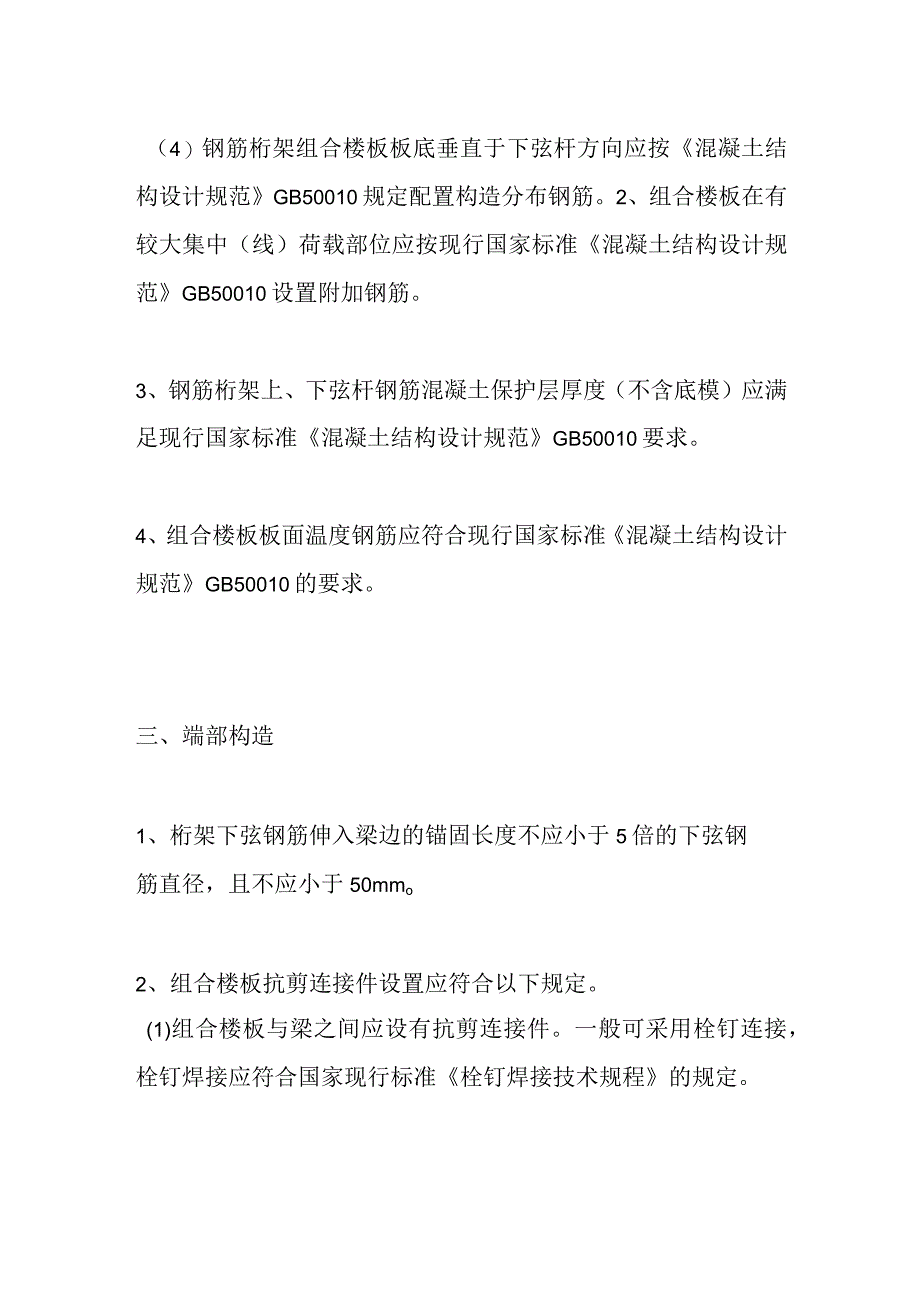

3、钢筋锚固长度。（3）钢筋桁架下弦部位应按构造配置不小于中8200（图3）的连接钢筋，连接钢筋由钢筋桁架端部向板内延伸长度I不应小于1.21a,且不应小于300mmo（4）钢筋桁架组合楼板板底垂直于下弦杆方向应按混凝土结构设计规范GB50010规定配置构造分布钢筋。2、组合楼板在有较大集中（线）荷载部位应按现行国家标准混凝土结构设计规范GB50010设置附加钢筋。3、钢筋桁架上、下弦杆钢筋混凝土保护层厚度（不含底模）应满足现行国家标准混凝土结构设计规范GB50010要求。4、组合楼板板面温度钢筋应符合现行国家标准混凝土结构设计规范GB50010的要求。三、端部构造1、桁架下弦钢筋伸入梁边的锚固长
4、度不应小于5倍的下弦钢筋直径，且不应小于50mmo2、组合楼板抗剪连接件设置应符合以下规定。(1)组合楼板与梁之间应设有抗剪连接件。一般可采用栓钉连接，栓钉焊接应符合国家现行标准栓钉焊接技术规程的规定。(2)栓钉的设置应符合以下规定。a.栓钉沿梁轴线方向间距不应小于栓钉杆径的6倍，不应大于楼板厚度的4倍，且不应大于400mm；栓钉垂直于梁轴线方向不应小于栓钉杆径的4倍，且不应大于400mm；b.栓钉中心至钢梁上翼缘侧边或预埋件边的距离不应小于35mm,至设有预埋件的混凝土梁上翼缘侧边的距离不应小于60mm；c.栓钉顶面混凝土保护层厚度不应小于15mm,栓钉钉头下表面高出压型钢板底部钢筋顶面不应
5、小于30mm；d.当栓钉位置不正对钢梁腹板时，在钢梁上翼缘受拉区，栓钉杆直径不应大于钢梁上翼缘厚度的L5倍，在钢梁上翼缘非受拉区，栓钉杆直径不应大于钢梁上翼缘厚度的2.5倍；栓钉杆直径不应大于压型钢板凹槽宽度的0.4倍，且不宜大于19mm；e.栓钉长度不应小于其杆径的4倍。3、组合楼板支承于混凝土梁上时，可采用在混凝土梁上设置预埋件，组合楼板端部抗剪连接件应符合现行国家标准混凝土结构设计规范GB50010的要求，不得采用膨胀螺栓固定预埋件。4、组合楼板支承于砌体墙上时，可采用在砌体墙上设混凝土圈梁，圈梁上设置预埋件。5、组合楼板支承于剪力墙侧面上，宜在剪力墙预留钢筋，并与组合楼板连接。剪力墙侧面预埋件不得采用膨胀螺栓固定，剪力墙预留钢筋、预埋件的设置应符合现行国家标准混凝土结构设计规范GB50010的要求。6、组合楼板在与钢柱相交处被切断，柱边板底应设支承件，板内应布置附加钢筋（图4）。7、组合楼板开洞，孔洞切断桁架上下弦钢筋时，孔洞边应设加强钢筋。当孔洞边有较大的集中荷载或洞边长大于100Omm时,应在孔洞周边设置边梁（图5）。
