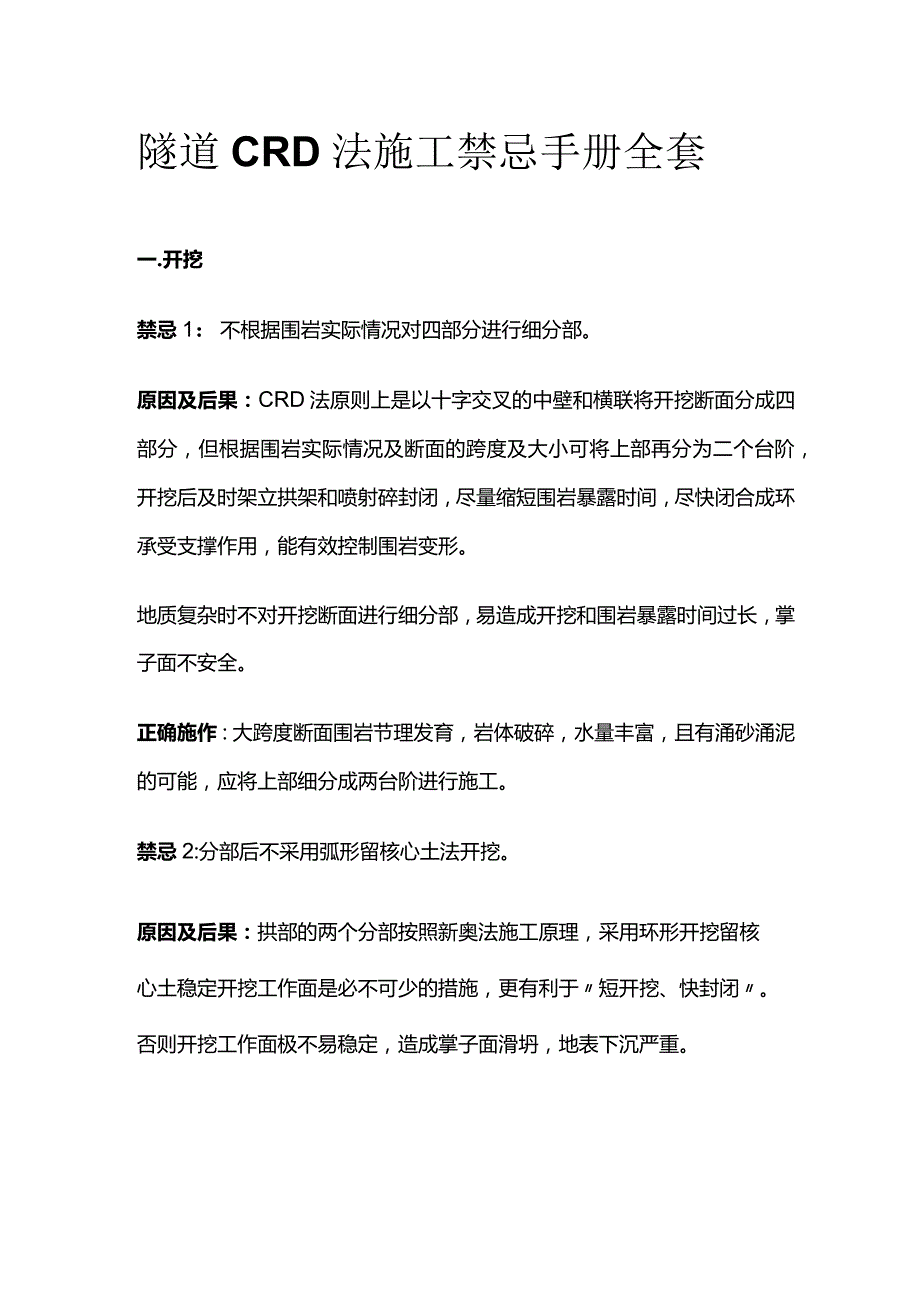

1、隧道CRD法施工禁忌手册全套一.开挖禁忌1：不根据围岩实际情况对四部分进行细分部。原因及后果：CRD法原则上是以十字交叉的中壁和横联将开挖断面分成四部分，但根据围岩实际情况及断面的跨度及大小可将上部再分为二个台阶，开挖后及时架立拱架和喷射碎封闭，尽量缩短围岩暴露时间，尽快闭合成环承受支撑作用，能有效控制围岩变形。地质复杂时不对开挖断面进行细分部，易造成开挖和围岩暴露时间过长，掌子面不安全。正确施作：大跨度断面围岩节理发育，岩体破碎，水量丰富，且有涌砂涌泥的可能，应将上部细分成两台阶进行施工。禁忌2:分部后不采用弧形留核心土法开挖。原因及后果：拱部的两个分部按照新奥法施工原理，采用环形开挖留核心

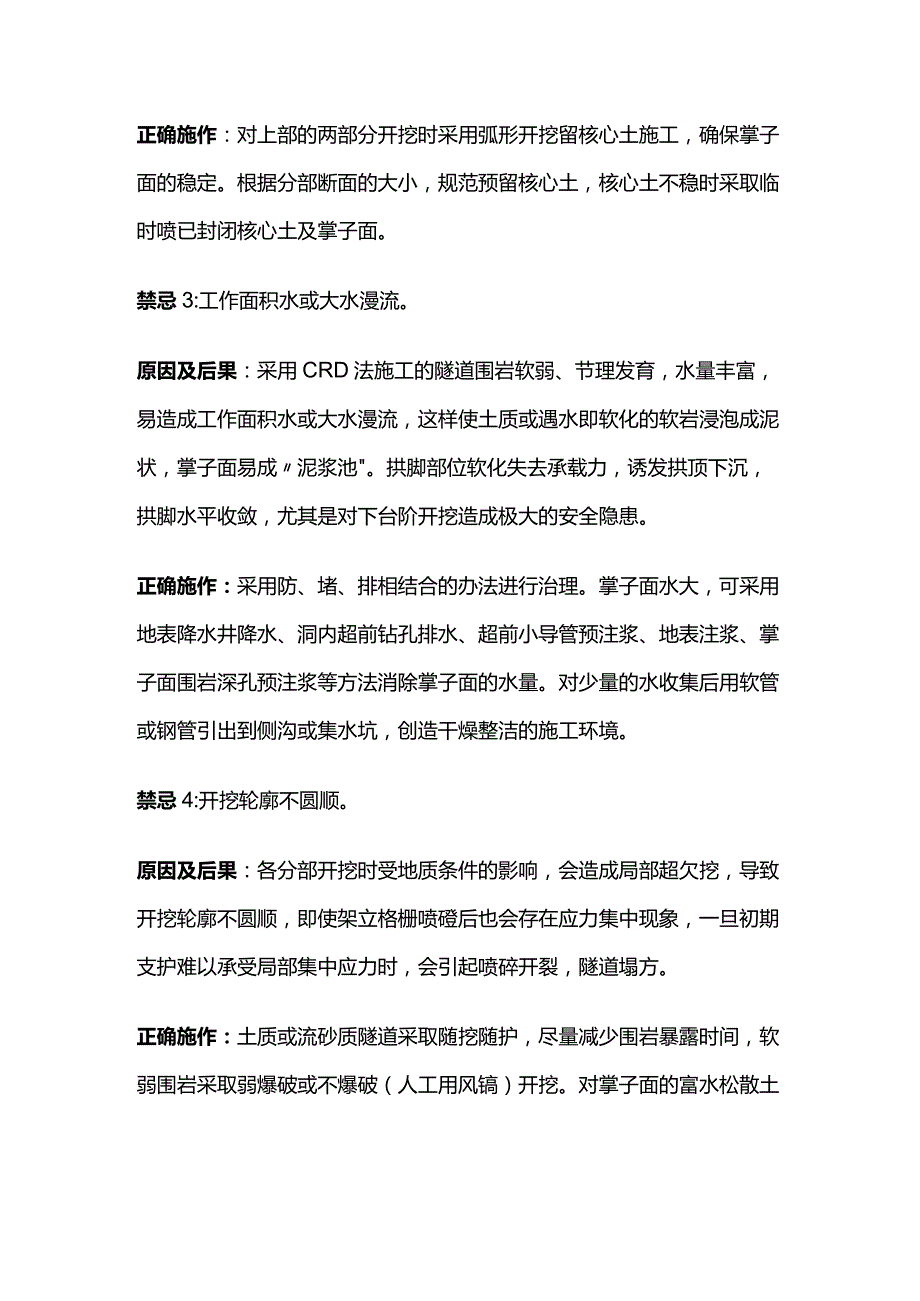

2、土稳定开挖工作面是必不可少的措施，更有利于短开挖、快封闭。否则开挖工作面极不易稳定，造成掌子面滑坍，地表下沉严重。正确施作：对上部的两部分开挖时采用弧形开挖留核心土施工，确保掌子面的稳定。根据分部断面的大小，规范预留核心土，核心土不稳时采取临时喷已封闭核心土及掌子面。禁忌3:工作面积水或大水漫流。原因及后果：采用CRD法施工的隧道围岩软弱、节理发育，水量丰富，易造成工作面积水或大水漫流，这样使土质或遇水即软化的软岩浸泡成泥状，掌子面易成泥浆池。拱脚部位软化失去承载力，诱发拱顶下沉，拱脚水平收敛，尤其是对下台阶开挖造成极大的安全隐患。正确施作：采用防、堵、排相结合的办法进行治理。掌子面水大，可采
3、用地表降水井降水、洞内超前钻孔排水、超前小导管预注浆、地表注浆、掌子面围岩深孔预注浆等方法消除掌子面的水量。对少量的水收集后用软管或钢管引出到侧沟或集水坑，创造干燥整洁的施工环境。禁忌4:开挖轮廓不圆顺。原因及后果：各分部开挖时受地质条件的影响，会造成局部超欠挖，导致开挖轮廓不圆顺，即使架立格栅喷磴后也会存在应力集中现象，一旦初期支护难以承受局部集中应力时，会引起喷碎开裂，隧道塌方。正确施作：土质或流砂质隧道采取随挖随护，尽量减少围岩暴露时间，软弱围岩采取弱爆破或不爆破（人工用风镐）开挖。对掌子面的富水松散土（砂）层进行注浆加固，增加相互间的粘接力。需爆破的地段采取密打眼、少装药、弱爆破的原则

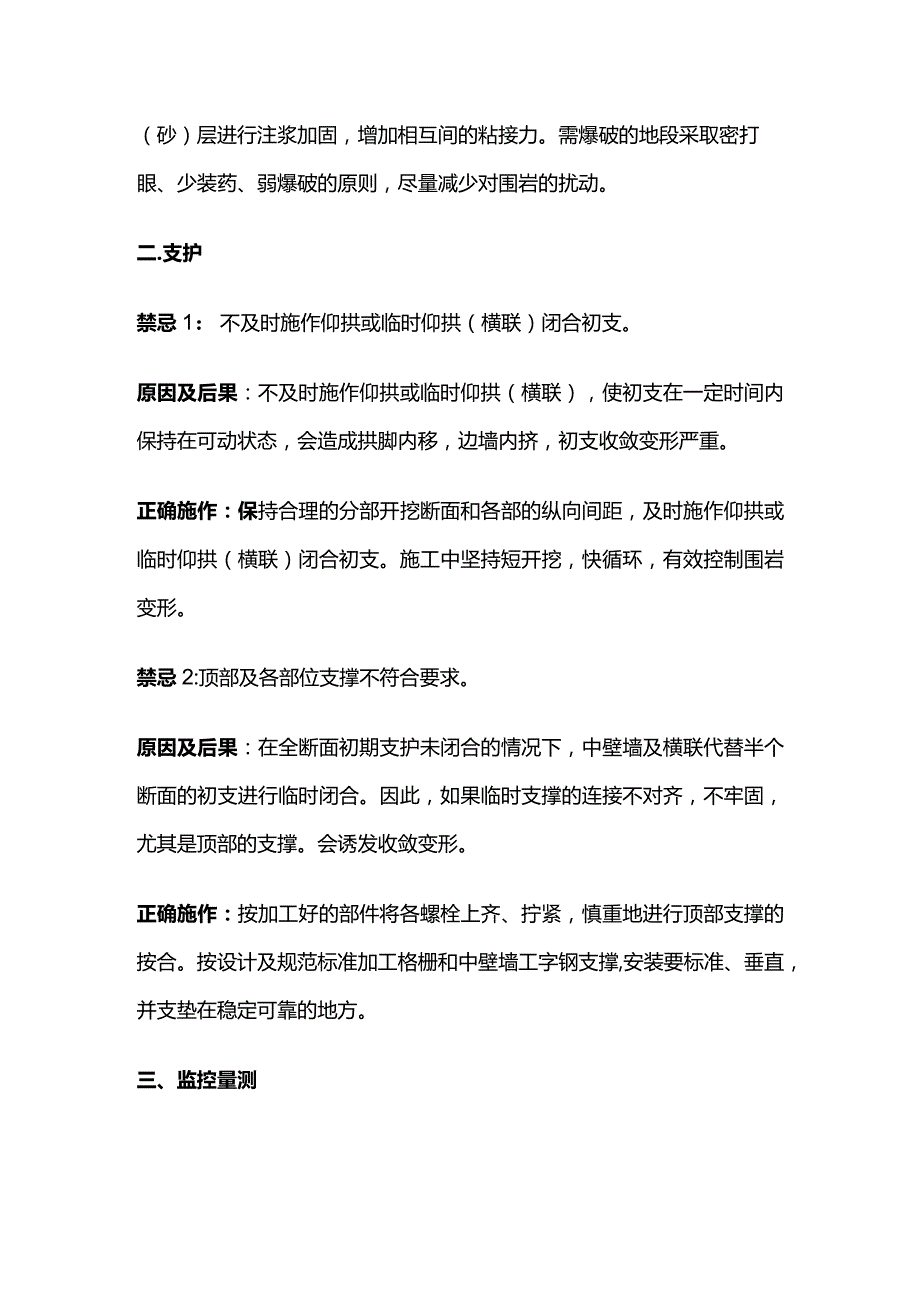

4、，尽量减少对围岩的扰动。二.支护禁忌1：不及时施作仰拱或临时仰拱（横联）闭合初支。原因及后果：不及时施作仰拱或临时仰拱（横联），使初支在一定时间内保持在可动状态，会造成拱脚内移，边墙内挤，初支收敛变形严重。正确施作：保持合理的分部开挖断面和各部的纵向间距，及时施作仰拱或临时仰拱（横联）闭合初支。施工中坚持短开挖，快循环，有效控制围岩变形。禁忌2:顶部及各部位支撑不符合要求。原因及后果：在全断面初期支护未闭合的情况下，中壁墙及横联代替半个断面的初支进行临时闭合。因此，如果临时支撑的连接不对齐，不牢固，尤其是顶部的支撑。会诱发收敛变形。正确施作：按加工好的部件将各螺栓上齐、拧紧，慎重地进行顶部支撑
5、的按合。按设计及规范标准加工格栅和中壁墙工字钢支撑,安装要标准、垂直，并支垫在稳定可靠的地方。三、监控量测原因及后果：施工中应根据本隧道现场监测数据及时调整下一段同类围岩的预留变形量，以防止实际变形量超过预留量时影响二次衬砌厚度或造成侵入限界，同时也避免因预留变形量过大而造成二次衬砌厚度过大或增加回填量等现象。正确施作：监控量测是新奥法施工软岩隧道的眼睛，根据量测数据结合地质情况，随时调整由经验及工程类比法确定的预留沉落量及变形量。禁忌2:不根据监测数据盲目拆除中壁墙。原因及后果：新奥法施工最重要的一点就是信息化施工，分析监控量测数据来指导施工。毫无依据地盲目拆除中壁墙，会导致初期支护向T则失
6、稳，隧道坍塌。正确施作：按规范及施工需要对初期支护和围岩的状态不间断进行监控量测。通过对周边收敛、拱顶下沉、格栅内力、中隔墙内力、围岩位移和地表下沉的量测，确认荷载已从隔墙移到外侧支撑，原作用在中壁上的围岩压力消失了，才允许拆除中壁墙。四.其它禁忌1：初支及二衬背后不压浆回（充）填。原因及后果：软弱围岩隧道开挖过程中不可避免的会有局部掉块形成超挖，喷射碎或回填不密实造成永久的空洞；二衬施工由于施工工艺、施工机具、施工水平的影响特别是在拱顶易留空洞。初支及二衬背后的空洞随着时间推移，一方面会引起应力逐步集中，造成安全隐患，另一方面这些小空洞起到收集水流的作用，慢慢形成一个小水库，造成初支背后围岩
7、泡软坍塌，二衬渗漏严重。正确施作：施作初期支护和二衬时，在拱部预埋注浆管，特别是开挖时发生过局部掉块或坍塌部位，要有针对性的预埋注浆管，待初支和二衬达到强度后对其进行压浆回填。禁忌2:底部软弱围岩不注浆加固。原因及后果：中壁墙及横联支撑牢固，初期支护闭合成环后整个隧道成为一个整体，若底板落在软弱土层上，二衬磴灌注后，初支及二衬的自重易造成整个隧道不均匀下沉，二衬侵限及开裂。正确施作：底板落在软弱土层时，安装格栅后即预埋42注浆钢管，深度及间距视软弱层厚度根据承载力而定。喷射混凝土前对露出的钢管头包好，以防注浆管堵塞。喷射磴完成24h后即可注浆，采用水灰比为1的水泥浆，压力控制在05LOMpa,
8、通过钢管四周的泄浆眼挤入地层缝隙内，改善土体的物理性能，增强自稳能力，当注浆泵表针压力达到1.5Mpa时,注浆结束。仰拱喷射碎时确保密实，防止底部注浆时到处串浆。原因及后果：中壁墙的拆除，一定要等围岩变形稳定后才能进行，这是考虑到如果过早拆除中壁墙，该处围岩会加速变形，最终导致失稳、坍塌。根据监控量测数据确定拆除中壁墙时机。CRD法施工的隧道断面大，搭设架子较高，中壁墙及横联各节点受力情况不同，拆除顺序和方法不作安全交底,易发生高空坠落，中隔墙及横联倾倒伤人等安全事故。正确施作：拆除中壁墙及横联与技术交底一样要作安全交底。拆除施工最好在底部仰拱施作后进行。拆除中壁、横联时，脚手架一定要牢固，要按先上后下、先中壁后横联的顺序施工，施工人员通过拆除点时要注意联系，拆除过程中还要严密监视初期支护是否移位或变形，以便及时增补或校正支撑。
