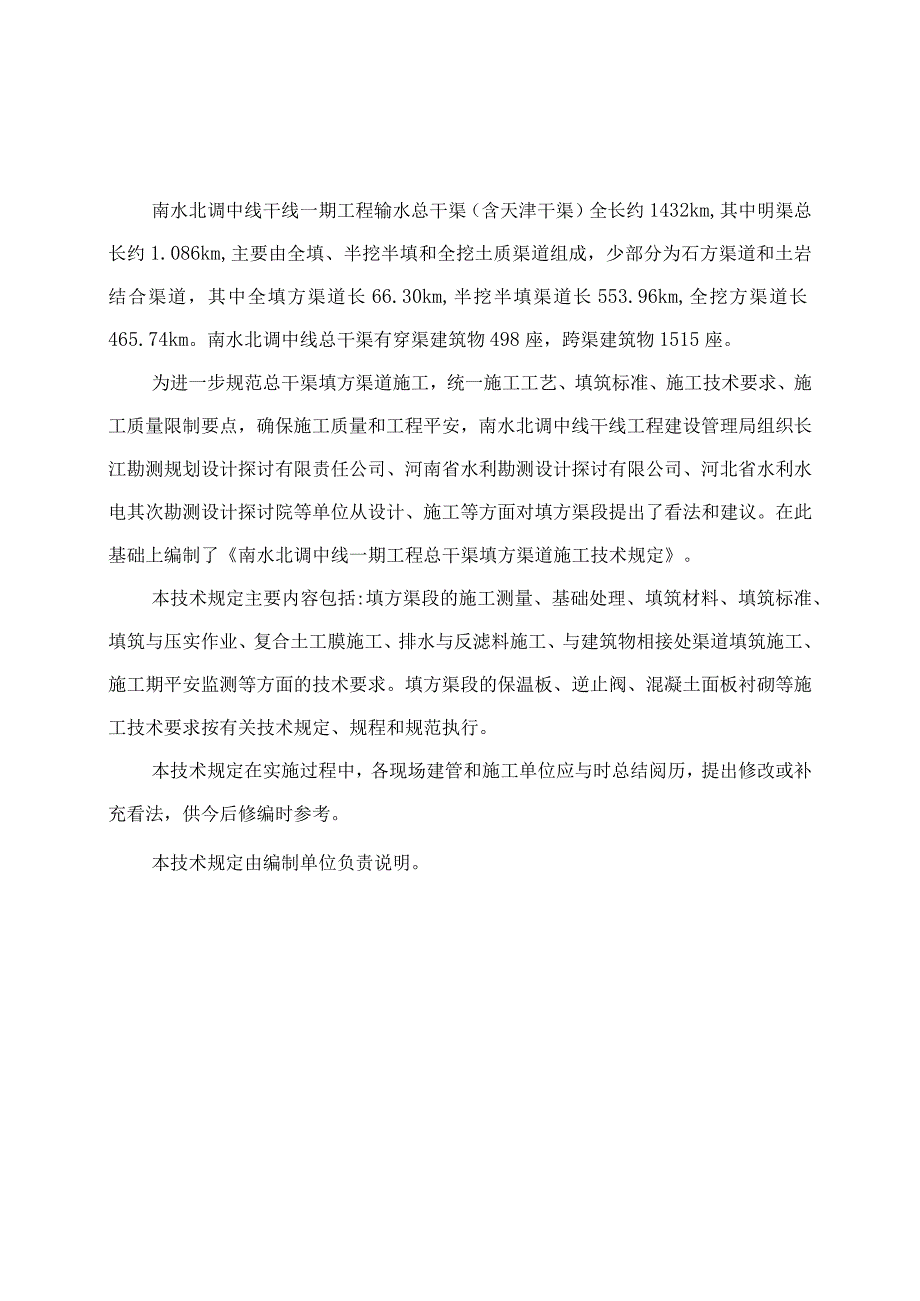

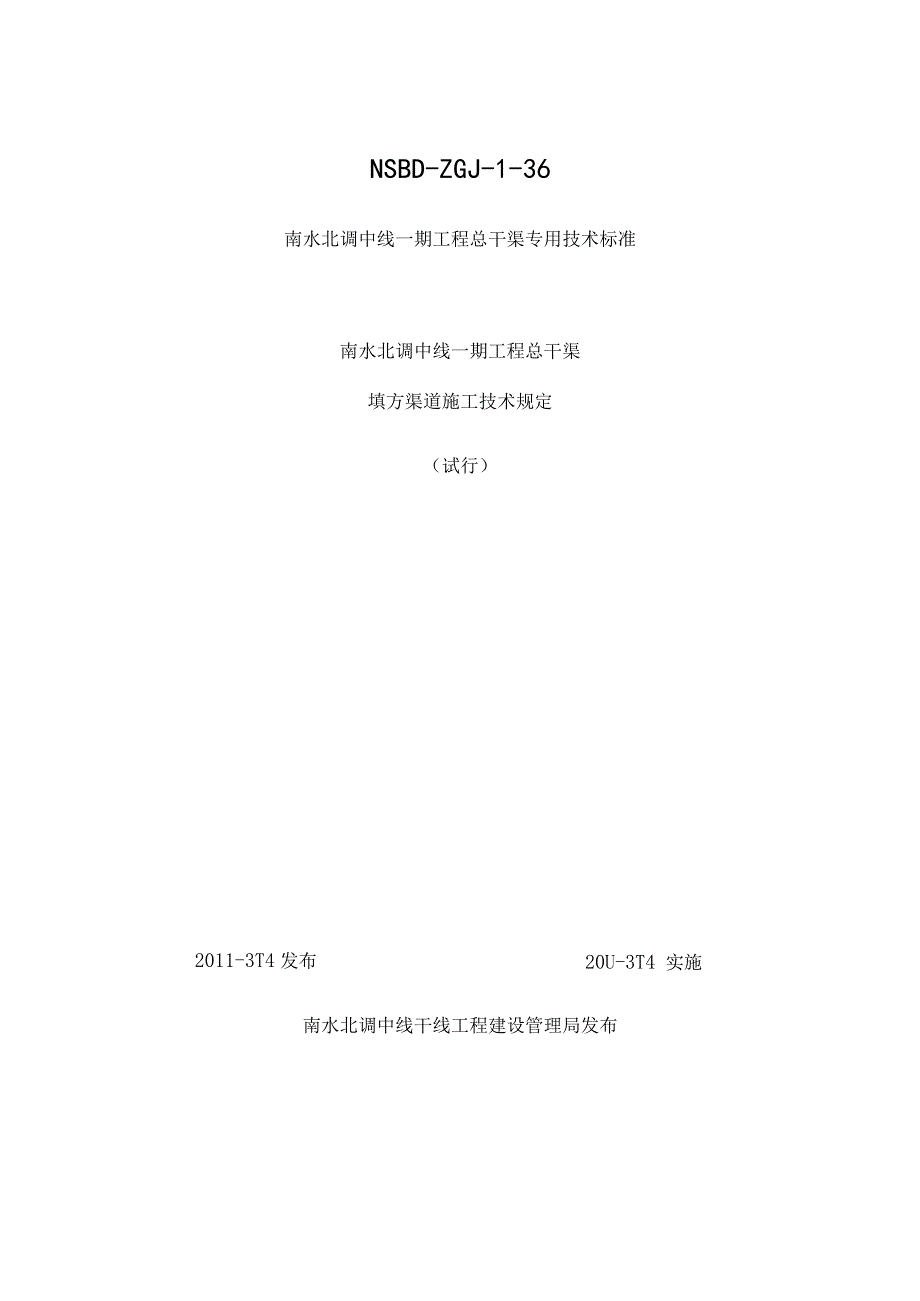

1、NSBD-ZGJ-1-36南水北调中线一期工程总干渠专用技术标准南水北调中线一期工程总干渠填方渠道施工技术规定（试行）20U-3T4 实施2011-3T4发布南水北调中线干线工程建设管理局发布南水北调中线干线一期工程输水总干渠（含天津干渠）全长约1432km,其中明渠总长约1.086km,主要由全填、半挖半填和全挖土质渠道组成，少部分为石方渠道和土岩结合渠道，其中全填方渠道长66.30km,半挖半填渠道长553.96km,全挖方渠道长465.74km。南水北调中线总干渠有穿渠建筑物498座，跨渠建筑物1515座。为进一步规范总干渠填方渠道施工，统一施工工艺、填筑标准、施工技术要求、施工质量限制
2、要点，确保施工质量和工程平安，南水北调中线干线工程建设管理局组织长江勘测规划设计探讨有限责任公司、河南省水利勘测设计探讨有限公司、河北省水利水电其次勘测设计探讨院等单位从设计、施工等方面对填方渠段提出了看法和建议。在此基础上编制了南水北调中线一期工程总干渠填方渠道施工技术规定。本技术规定主要内容包括:填方渠段的施工测量、基础处理、填筑材料、填筑标准、填筑与压实作业、复合土工膜施工、排水与反滤料施工、与建筑物相接处渠道填筑施工、施工期平安监测等方面的技术要求。填方渠段的保温板、逆止阀、混凝土面板衬砌等施工技术要求按有关技术规定、规程和规范执行。本技术规定在实施过程中，各现场建管和施工单位应与时总

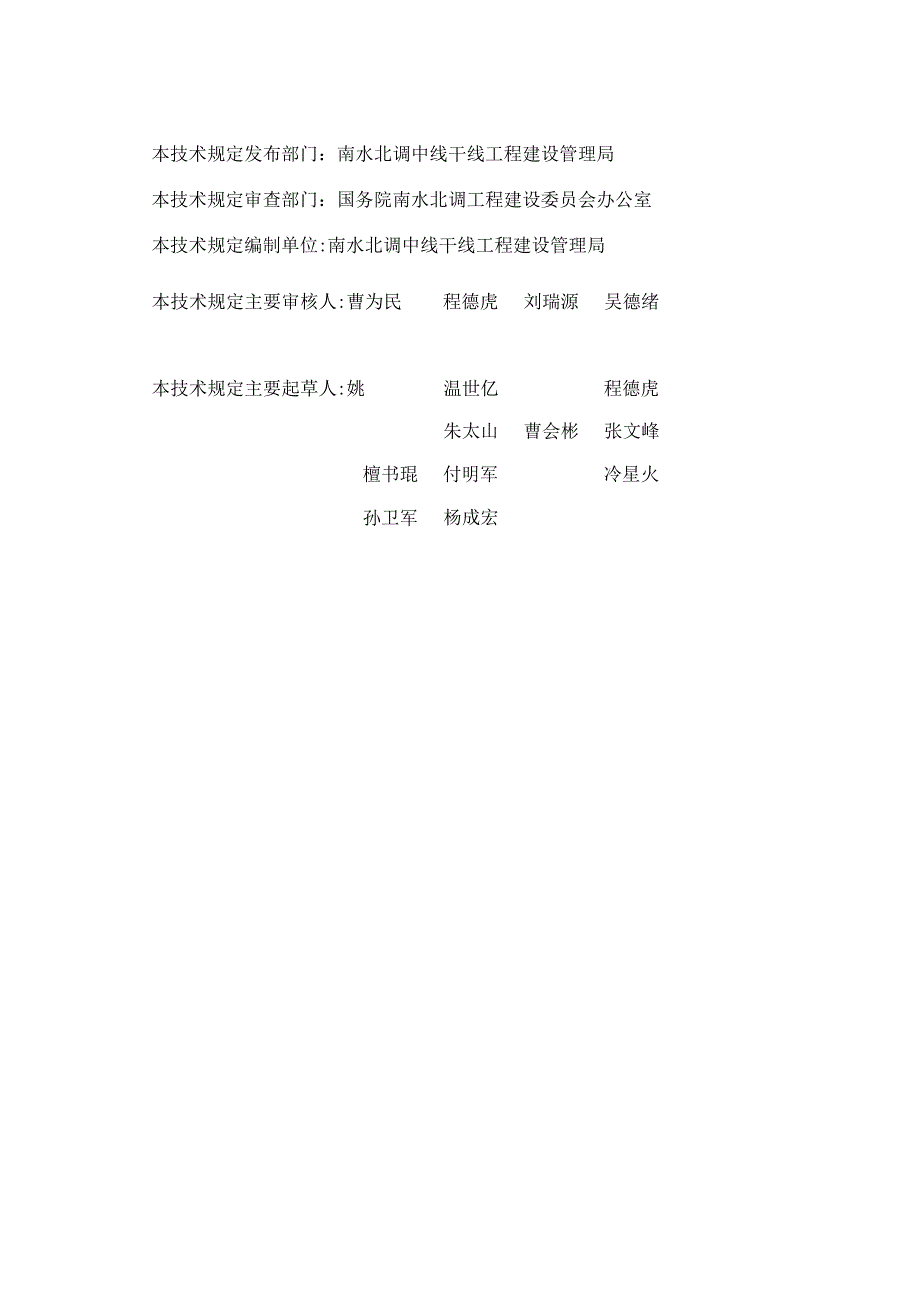

3、结阅历，提出修改或补充看法，供今后修编时参考。本技术规定由编制单位负责说明。本技术规定发布部门：南水北调中线干线工程建设管理局本技术规定审查部门：国务院南水北调工程建设委员会办公室本技术规定编制单位:南水北调中线干线工程建设管理局本技术规定主要审核人:曹为民程德虎刘瑞源吴德绪本技术规定主要起草人:姚温世亿程德虎朱太山曹会彬张文峰檀书琨付明军冷星火孙卫军杨成宏1总则12施工测量23基础处理34填筑材料与填筑标准45填筑与压实55.1填筑作业55.2压实作业66复合土工膜施工87排水与反滤料施工98与建筑物相接处渠道填筑施工109施工期平安监测111总则为明确南水北调中线一期工程总干渠填方渠道施工
4、技术要求，确保施工质量，特制定本技术规定。1. 0.2本技术规定适用于南水北调中线一期工程总干渠填方渠道工程施工。本技术规定包括填方渠道的施工一测量、基础处理、填筑材料、填筑标准、填筑与压实作业、复合土.工膜施工一、排水与反滤料施工、与建筑物相接处渠道填筑施工、施工期平安监测等方面的技术要求。填方渠道施工验收应依据南水北调中线一期工程渠道工程施工质量评定验收标准（试行）（NSBD7-2007）等标准和规定执行。填方渠道的重要部位与重要工序的施工须监理工程师进行旁站监理，建管单位或项目法人需依据施工标段的详细状况在开工打算时对需旁站监理的项目进行明示并严格执行。本技术规定主要引用的标准有：1渠道
5、混凝土衬砌机械化施工技术规程（IVSBDS-2006）2南水北调中线一期工程渠道工程施工质量评定验收标准（试行）（NSBD7-2007）3渠道混凝土衬砌机械化施工单元工程质量检验评定标准（NSBDB-2010）4南水北调中线一期工程总干渠初步设计工程测量技术规定（试行）NSBD-ZGJ-1-25南水北调中线一期工程总干渠初步设计明渠土建工程设计技术规定（试行）NSBD-ZGJ-1-216南水北调中线一期工程总干渠初步设计施工组织技术规定（试行）NSBD-ZGJ-1-307南水北调中线一期工程总干渠渠道设计补充技术规定（试行）NSBd-ZCTJ-1-358南水北调中线干线工程渠道混凝土衬砌施工操
6、作指南（试行）9碾压式土石坝设计规1范SL274-200110水利水电工程施工组织设计规，范SL303-200411碾压式土石坝施工规范DL/T5L29-200112堤防工程施工规范SL260-19913土工试验规程SL237-109914水利水电工程自然建筑材料勘察规程SL251-200015渠道防渗工程技术规范SL18-200416建筑地基基础工程施工质量验收规范GB50202-200217堤防工程设计规范GB50286-9818土工合成材料应用技术规范GB50290-9819建筑地基处理技术规范JGJ79-2002南水北调中线一期工程总干渠填方渠道施工除应符合本技术规定外，还应符合国家、
7、南水北调与相关行业现行技术标准和规定。2施工测量在“南水北调中线一期工程干线（除京石段）首级施工限制网”基础上，施工单位应建立满意施工须要的加密限制网。加密限制网的平一面和高程限制点，应分别编号，绘制平面图标示。建网后应按合同规定周期定期复测，合同未明确规定复测周期的原则上不超过6个月；发觉限制点和施工关键限制点有位移迹象时须马上复测。标桩破坏、遗失，应马上补设和联测。加密限制网施工测量限制点位置应符合下列要求:1 .限制点位置应在填筑轮廓外边线以外。距轮廓线有肯定的平安距离；2 .限制点应布置在远离交通通道和施工作业区。不行避开时应实行牢靠爱护措施；3 .限制点基础应坐落在不发生隆起、沉降、
8、蠕变和不受冻融影响的土层，对于膨胀土地区限制点基础应埋设至适当深度；4 .限制点之间与被测区域应通视条件好、引测便利，且不阻碍施工。开工前，应施测堤基原始纵横断面，放定堤脚清基（考虑富有宽度）与填筑起坡边线。起先填筑前，应测绘清基地形图和横断面，按清基完成后的地形设填筑起坡桩。测绘的横断面间距依据地形起伏状况，一般为3050m,地形变更较大的渠段应加密，间距可采纳1020m.填筑好的断面在进行削坡前应定出放样限制桩，削坡后应施测断面，并与相应的设计断面符合。施工期间全部施工定线、工程量、竣工等测量原始记录、计算成果和绘制的图表，特殊是隐藏工程的资料，均应与时整理、校核、分类、整编成册并妥当保存
9、。施工测量其它技术要求按相关技术规程、规范执行。3基础处理渠堤基础应依据设计要求进行清基和开挖，清基边线应按不少于堤身设计基面边线外SOcm限制，全部清基范围内的腐植土、草皮、树根、废渣、垃圾等应清除，根植土层应堆存在指定位置。对堤基范围内的坑、沟、槽、井等处理，应进行特地设计一。基面清理后应与时报验，验收合格后应与时进行后续施工。若不能与时施工的,应做好基面爱护，复工前应重新报验。验收前应进行地质描述与编录。对于膨胀土、膨胀岩清墓，在后一续施工过程中应按设计要求对形成的建基面与坡面进行与时爱护，其建基面验收应跟踪进行，不允许建基面长时间暴露，否则应进行二次清基或实行特地处理措施。在渠堤填卜筑
10、之前，应对堤基进行碾压，采纳不小于IOt的凸块振动碾，碾压不小于5遍。若采纳光面碾，碾压完成后表面应进行拉毛处理。对于挖填结合部位与局部填筑基础地面陡坡，填筑前需先进行削坡处理，纵向（顺总干渠水流方向）削坡坡度不应陡于1：3,横向（垂直总干渠水流方向）削坡坡度不应陡于1:2o3. 0.7采纳强夯、重夯、挤密桩等措施处理基础时，应通过现场工艺性试验确定上述基础处理措施的工艺参数，并严格按试验确定的工艺参数施工，处理完成后并经报验合格后，应与时进行后续施工，若不能与时施工的，也应做好基面爱护，复工前应进行复验。4填筑材料与填筑标准填筑材料应是经过工程地质勘查确定的料场取得的合格土料，或从渠道本身开
11、挖获得的合格土料，若用其他填筑材料替代应特地设计。填筑材料不应含冰、冻土、树根、表土、杂质以与任何其它监理工程师认定为不合格的材料。对土料场应常常检查所取土料的土质状况，土块大小，土料含水量等是否符合填筑要求。当开采料与设计要求差别超出允许范围时;应马上通知相关方面进行分析探讨，并确认其可用性或须要实行的工程措施。土料填筑前，施工单位应在指定的土料场与明渠开采区开挖填筑料，应依据设计要求做好碾压工艺试验，确定土料的铺土厚度、土块限制尺寸、碾压设备、碾压遍数和碾压速度等碾压参数。当土料或压实设备、工序等条件发生变更时，应重新做工艺试验确定工艺参数。4. 0.4填筑土料的含水量宜限制在最优含水率旁
12、边，填筑土料的含水量与最优含水率的允许偏差为-2%+3%。填筑体应分层填筑，分层碾压，填筑料的压实度或相对密度应满意设计要求。排水与反滤料填筑要求详见第7章。5填筑与压实5.1填筑作业渠堤填筑过程中，应分别检查和限制铺土厚度、土块大小、含水量、干密度与压实层间结合是否符合设计与施工要求，铺料至堤边时，应在设计边线外侧超填足够余量。基面起伏不平常，应按水平分层由低处起先逐层填筑，不得顺坡铺填。分段作业面的长度不宜小于100n1；作业面应采纳进占法卸料，分层一次铺料。统一碾压，并配备人力或平土机具参加整平作业，严禁出现界沟。已铺土料表面在压实前失水后不满意要求时，应适当洒水潮湿，限制填筑土料的含水
13、量，以利充分压实。碾压设备应优先考虑采纳凸块振动碾。若用光面碾压粘性土填筑层，在新层铺料前，应对压光层面进行刨毛处理。铺料与碾压工序宜连续进行，填筑层检验合格后因故未接着施工，因搁置较久或经过雨淋干湿交替，使表面产生疏松层时，复工前应进行清除后再复压处理，并进行复验。若发觉局部“弹簧土”、层间光面、层间中空、松土层或剪切破坏等质量问题时。应与时进行处理，并经检验合格后，方准后续施工。施工过程中应保证观测设备的埋设安装和测量工作的正常进行，并爱护观测设备和测量标记完好。对占压堤身断面的上堤临时坡道按补缺口处理，应将已板结老土刨松，与新铺土料统一按填筑要求分层压实。渠堤全断面填筑完毕后，应进行边坡
14、整修，保证边坡平顺、完整，堤顶铺设不小于30cm的松土爱护层。并实行在堤顶两侧设置挡水坎、坡面设置集中排水通道等防雨水冲刷措施。避开雨水对堤身的冲刷破坏。应按设计图纸限制填筑材料分区轮廓边界，特殊是排水与反滤体与其它材料的边界，防止堵塞或变更设计排水通道，并保证排水与反滤层的有效设计厚度。5.1.11渠堤填筑与削坡应按填筑要求与验收标准施工，防止欠填贴坡修补。5. 1.12在膨胀土、膨胀岩地区进行渠道填筑施工，或用弱膨胀土进行渠堤填筑时，应分段施工，基础面预留爱护层，爱护层开挖后应对基础面进行爱护，并快速进行填筑覆盖，弱膨胀土填筑体作业面坡面也应进行爱护，防止脱水和雨淋。其它技术要求详见南水北
15、调中线一期工程总干渠渠道膨胀土处理施工技术要求(NSDD-ZXJ-2-01)和南水北调中线一期工程总干渠渠道膨胀岩处理施工技术要求(NSBD-ZXJ-2-02)。5. 2压实作业5. 2.1应严格依据碾压试验确定的碾压千示车速度等填筑施工参数施工。5. 2.2分段填筑，各段应设立标记，以防漏压、欠压和过压。上下层的分段接缝位置应错开。相邻施.工段的作业面宜均衡上升，若段与段之间不行避开出现高差时，应以斜坡面相接，坡度不陡于1：5o在土坡的斜坡结合面上填筑时，应随填筑面上升进行削坡，并削至质量合格层；削坡合格后，应限制好结合面土料的含水量，边刨毛、边铺土、边压实;压实时压实机械应依据平行渠道轴线方向行进，相邻碾压轨迹与相邻材料连接处的碾压轨迹至少应有0.5m的搭接，不允许出现漏压。垂直渠轴线的堤身接缝碾压时，应跨缝搭接碾压，其搭接宽度不小于3.0m。5.2.4应按设计或相关技术要求做好不同标段、不同填筑期接合部的界面处理,严禁在接合部位措施不到位形成人为结构面。接合部位两侧应进行清坡处理，清坡厚度依据超填余量、雨淋冲沟深度、浸水或失水等影响深度确定，但不应小于30cmo对由于交通而形成的
