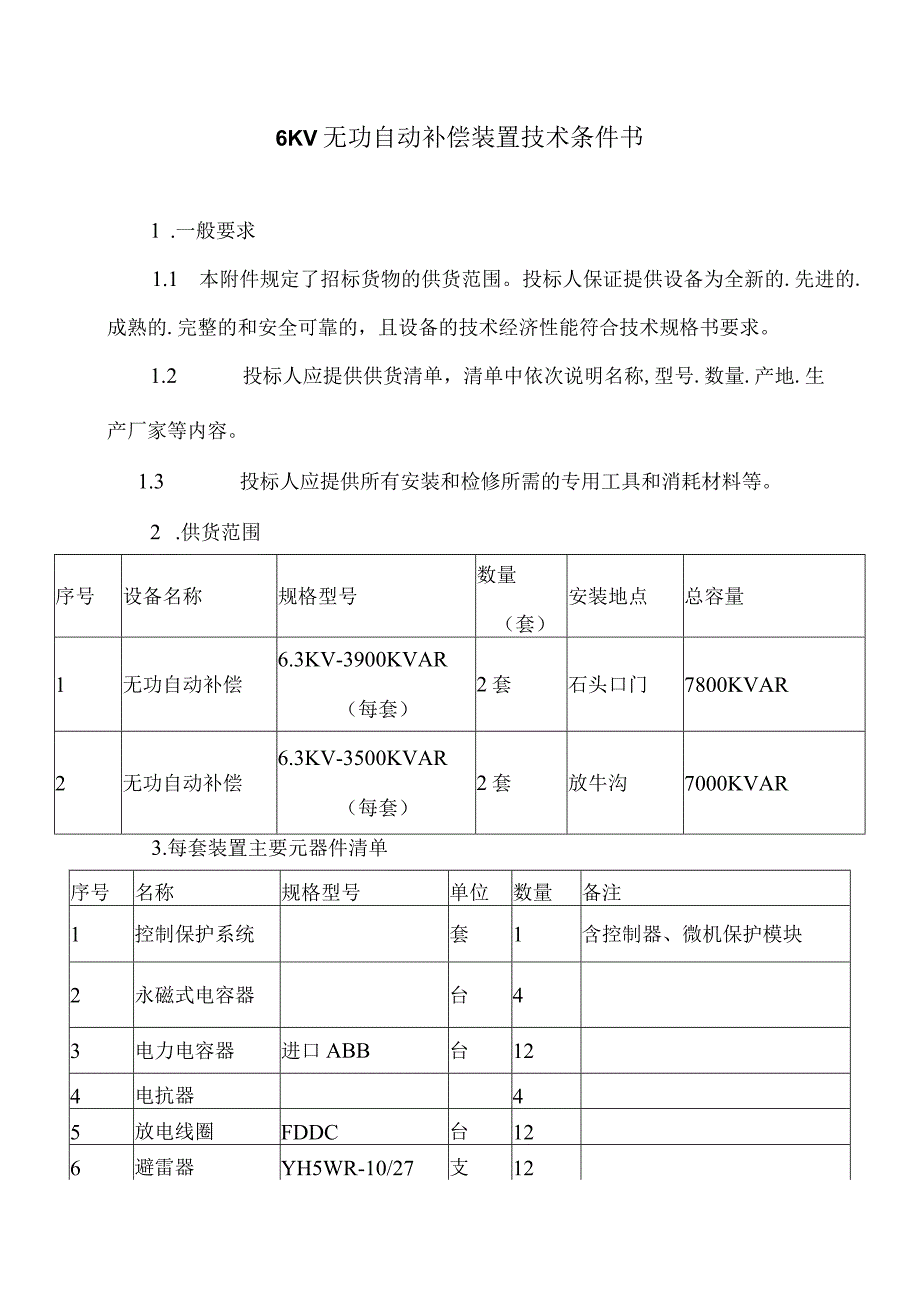

1、6KV无功自动补偿装置技术条件书1 .一般要求1.1 本附件规定了招标货物的供货范围。投标人保证提供设备为全新的.先进的.成熟的.完整的和安全可靠的，且设备的技术经济性能符合技术规格书要求。1.2 投标人应提供供货清单，清单中依次说明名称,型号.数量.产地.生产厂家等内容。1.3 投标人应提供所有安装和检修所需的专用工具和消耗材料等。2 .供货范围序号设备名称规格型号数量（套）安装地点总容量1无功自动补偿6.3KV-3900KVAR（每套）2套石头口门7800KVAR2无功自动补偿6.3KV-3500KVAR（每套）2套放牛沟7000KVAR3.每套装置主要元器件清单序号名称规格型号单位数量备

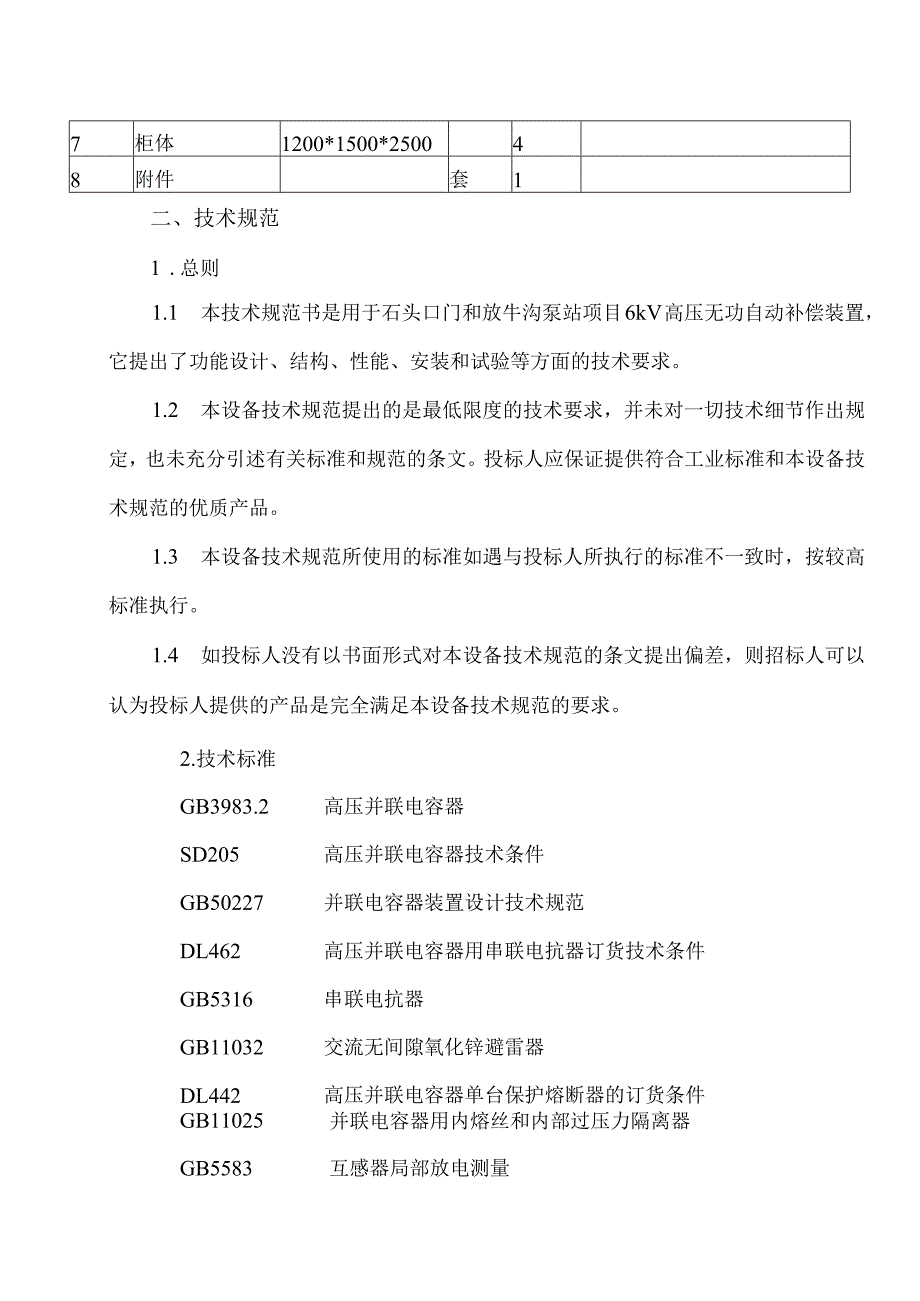

2、注1控制保护系统套1含控制器、微机保护模块2永磁式电容器台43电力电容器进口ABB台124电抗器45放电线圈FDDC台126避雷器YH5WR-10/27支127柜体1200*1500*250048附件套1二、技术规范1 .总则1.1 本技术规范书是用于石头口门和放牛沟泵站项目6kV高压无功自动补偿装置，它提出了功能设计、结构、性能、安装和试验等方面的技术要求。1.2 本设备技术规范提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。投标人应保证提供符合工业标准和本设备技术规范的优质产品。1.3 本设备技术规范所使用的标准如遇与投标人所执行的标准不一致时，按
3、较高标准执行。1.4 如投标人没有以书面形式对本设备技术规范的条文提出偏差，则招标人可以认为投标人提供的产品是完全满足本设备技术规范的要求。2.技术标准GB3983.2高压并联电容器SD205高压并联电容器技术条件GB50227并联电容器装置设计技术规范DL462高压并联电容器用串联电抗器订货技术条件GB5316串联电抗器GB11032交流无间隙氧化锌避雷器DL442高压并联电容器单台保护熔断器的订货条件GB11025并联电容器用内熔丝和内部过压力隔离器GB5583互感器局部放电测量GB507绝缘油介电强度测定法GB1207电压互感器GB2536变压器GB3804-903-63kV交流高压负荷
4、开关3 .技术参数3.1 使用环境1）环境温度：-25+452）安装位置：户内3）海拔高度：W100o米4）安装运行地点：应无剧烈振动或颠簸，能承受地震烈度为8度的地震作用而不受损伤。5）安装地点：应无有害气体.蒸汽,导电性或爆炸性尘埃6）相对湿度：月平均不超过90%,日平均不超过95%7）饱和蒸气压：日平均值不大于2.2103Mpa,月平均值不大于1.8103Mpa3.2 系统参数1）系统标称电压：6kV（有效值）2）系统额定频率：50Hz3）系统中性点接地方式：不接地4）设备安装地点：室内5）安装方式：地面或楼板上安装4 .结构要求采用柜式安装，积木式结构，每套补偿装置由高压控制系统及高压
5、投切单元组成。各柜之间可通过母排.穿墙套管任意拼接.组装，便于容量扩充，检验维护方便。4.1 控制保护系统高压控制保护系统将电容器控制.保护,测量.显示集成到一个装置中，用于系统的测量.显示.电容器保护.无功补偿功能，同时具有谐波监测及保护功能。4.2 高压投切单元高压投切单元由永磁式电容器专用投切开关.高压并联电容器,放电线圈.抗谐波的干式铁芯电抗器.避雷器等组成，为系统提供所需要的无功功率。5 .技术性能要求5.1 设备名称：高压无功自动补偿装置成套设备功能要求该高压无功自动补偿装置采用先进的控制技术，利用永磁式电容器专用投切开关自动分步投切并联电容器组，能够根据无功负荷变化自动调整补偿容
6、量，实现对电压、无功功率的自动综合补偿与调节，使功率因数始终保持在0.95左右。无功自动补偿装置具有降低网损,节约电能.提高供电质量等显著特点，由高压控制保护系统,高压投切单元组合而成。成套装置采用柜式结构,配有观察窗，便于系统监视、维护。除上述设备外，投标人认为其它为保证系统正常运行所需的设备必须包括在供货范围内。5.3 成套设备技术性能要求 1）能够根据电网系统无功功率大小和电压控制要求自动投切与调节，不需要人工干预，自动补偿无功功率，提高系统功率因数，保证系统功率因数在Q95左右； 2）无功自动补偿装置实时跟踪负荷变化，自动投切电容器组； 3）采用全数字化智能控制系统，由微机实时监测.智
7、能调节；4）无功自动补偿装置采用电容器专用投切开关投切电容器组； 5）无功自动补偿装置进行特殊设计，保证避免谐波放大和避免谐波谐振，避免谐波危害电器设备的安全等措施，应避免由于谐波的原因造成电容器故障。6）过负荷能力 （1）稳态过电流：装置应能在方均根值不超过1.30In的电流连续运行。 （2）稳态过电压：装置的连续运行电压为L05UN下表现规定的稳态过电压下运行相应的时间。稳态过电压工频过电压最大持续时间说明1.10UN24h中12小时以内指工作电压的最高值不超过1.1倍1.15UN24h中30min以内系统电压的调整和波动1.20UN5min之内轻载荷时电压升高1.30UNImin之内轻载
8、荷时电压升高7）最大允许容量在计入稳态过电压、稳态过电流和电容正偏差各因素的作用下，电容器总的容量应不超过电容器额定容量的1.43倍。8）放电性能 成套应装设放电器件，选择电容器专用放电线圈，电容器组从电网切除后，电容器两端的电压能在5秒钟内自6Un降至50V以下。5.4 成套设备控制功能要求1）控制原则电压优先调控原则a.电压超过设定值时，切除电容器组；b.电压超低设定值时，在保证不过补条件下投电容器组。无功补偿控制原则（即电压合格范围时的原则）a.无功欠补投电容器组；b.无功过补切电容器组；c.投电容器之前先探询是否投后电压超高限，再决定是否投电容（由软件模糊理论分析决定）。 2）无功自动
9、补偿功能：根据电压优先原则，依无功大小自动投切电容器组，使系统始终处于不过压.不过补.无功损耗最小状态。 3）运行记录和电压监测仪功能（扩展功能）：可自动或随时调出内存,查看或打印电压合格率，电容器累计投运时间，电压超上.下限时间，最低.最高电压值及出现时间，电容器投切次数等当月和上月的统计报表。 4）电容器成套装置的保护功能齐全，具有过压.欠压.拒动.闭锁、过流.短路.谐波越限及开口三角保护。 5）当电压高于保护电压设定值时，控制保护系统自动切除电容器组,同时在控制保护装置液晶屏上显示保护动作值及保护输出报警信号；当电容器的电流高于保护电流设定值时，控制保护系统自动切除电容器组，同时显示保护
10、动作值，输出保护报警信号； 6）自动发出各动作控制指令之前，首先探询动作后可能出现的所有超限定值，减少动作次数； 7）异常报警闭锁出口：当电容器保护动作时.电容器组退出运行，装置的报警灯亮，显示故障部位和输出故障报警信号。8）手动退出任一电容器组自动投切状态：当手动操作时，控制器自动闭锁退出控制。 9）控制器可对4组电容器进行自动投切；具有测量和显示功能，可显示变压器低压侧的电压.电流.谐波电压.谐波电流.有功功率.无功功率.频率.功率因数.有功电度.无功电度等参数；具有32路开入量输入，32路继电器输出功能。5.5 关键元器件技术要求5.5.1 控制保护系统控制器采选用控制保护系统，要求采用
11、先进的技术，实现菜单式操作，具有良好人机界面，智能判断.优化控制，自动响应。技术特点1 .参数测量功能，可测量系统三相电压,三相电流，用作控制器的采样;还可测量电容器的四路电压和四路电流，用于电容器的保护。2.32路开关量输入（最高可达48路）。测量外部常开接点，开关量输入状态可通过液晶或监控系统查看,32路继电器接点（常开）开出（最高可达48路）；3.超大液晶显示屏，可显示实时日期,时间，各相电压,电流.有功功率.无功功率.频率.功率因数.有功电度,无功电度.电压和电流谐波畸变率等模拟量，电容器投/切等状态量；4 .可对14组电容器进行投切，并能记录每组电容器的动作次数及投运时间；5 .保护
12、功能齐全：具有过压.欠压.过流,短路.电容器内部故障,谐波保护功能；6.现场数据记录功能：包括事件记录.极值记录.统计记录，可编程的数据采集记录等。实时测量并记录存储配变运行的各种电气数据，可存储70天记录；7.通过笔记本电脑,抄表器或联网的方式将数据读出，并送入后台机进行分析；8.带有4个串行通讯口，在1200米距离内能同时接32个电力综合测控仪，借助RS-232C/RS-485C通信接口与微机相连。也可以通过无线通讯的方式组成一个规模更大,功能更全的电力监控系统。另外,还可借助于电话线,无线.载波.微波等通道，既可与变电站自动化系统通信，也可实现远程维护及诊断。5.5.2 电容器专用投切开
13、关投切开关采用电容器专用投切开关，该开关专为投切电容器组设计,其中主触头采用特殊合金，触头开距较大。机械部分采用永磁式结构，有效的保证分合闸力距及开关的使用寿命，可频繁操作，灭弧室品质优良，不需检修，可满足长期工作的要求。技术参数额定电压12kV额定电流630A额定短时耐受电流12.5kA4s额定峰值耐受电流32kA额定短路开断电流12.5kA额定短路关合电流32kA分、合闸时间合闸时间:301OOms、分闸时间:1850ms分、合闸平均速度合闸平均速度O40.2ms.分闸平均速度:1.00.3m/s分、合闸不同期2ms合闸弹跳2ms触头开距71超程5lmm额定短路电流开断次数30次额定绝缘水
14、平相对地/相间/断口间额定工频耐受电压42kvImin额定频率50Hz真空灭弧室的允许储存期20年,在允许储存期期末，真空灭弧室内部气体压强不得大于1.3310-3Pao辅助回路电压DC220V机械寿命10万次5.5.3 并联电容器采用优质可靠性的电容器，该产品应为全膜.无毒.无氯,无污染.安全环保.低噪音型。技术特点电容器薄膜选用优质的薄膜，切割技术采用激光切割，避免了局部放电，提高了电容器的运行可靠性；电容器设计场强56V以下；内置放电电阻，电路开放时，电压可以在5分钟之内降至50V以下；电容器最低平均损耗值tg0.0003;允许L30In（额定电流）下长期运行，过电流是由谐波和1.1Un的过电压共同作用的结果。允许LlOUn（额定电压）下长期运行，每24小时内可以在1.15Un下最多运行30mi11;容量在167kvar及以上的电容器，内部装设内熔丝，起到保护作用；外壳防爆能量为：15KJ；绝缘油采用低温S油；使用寿命在30年以上。5.5.4 干式铁芯串联电抗器补偿采用干式铁芯电抗器，可起到限制合闸涌流及抑制谐波的作用，应保证补偿装置投入运行后，投切电容器时不会与系统发生串、并联谐振,确保补偿装置可靠工作；且能降低电容器组的合闸涌流及避免电
