《采用人工神经网络对设计出来的配合比进行验证.docx》由会员分享，可在线阅读，更多相关《采用人工神经网络对设计出来的配合比进行验证.docx（5页珍藏版）》请在第壹文秘上搜索。
1、一、试验目的先做正交试验，为人工神经网络模拟提供数据，实现用人工神经网络对工作性和抗压强度的预测。之后再进行配合比设计时可采用人工神经网络对设计出来的配合比进行验证。二、原材料1）水泥：福建“炼石”牌P.O425普通混凝土酸盐水泥。2）硅灰：西宁铁合金厂生产的硅灰，SiO2大于等于90%,粒径为0.10.2um,3）砂：闽江河沙。4）减水剂：福州创先工程材料有限公司CX-8聚我酸减水剂，减水率25%。5）钢纤维：江西赣州大业钢丝厂制的表面镀铜光面平直钢纤维，直径约0.150.2mm,长度13mm）三、配合比考虑4个因素，4个水平，变化参数见表1（基于之前的预实验，对砂胶比进行了修改,之前是从0

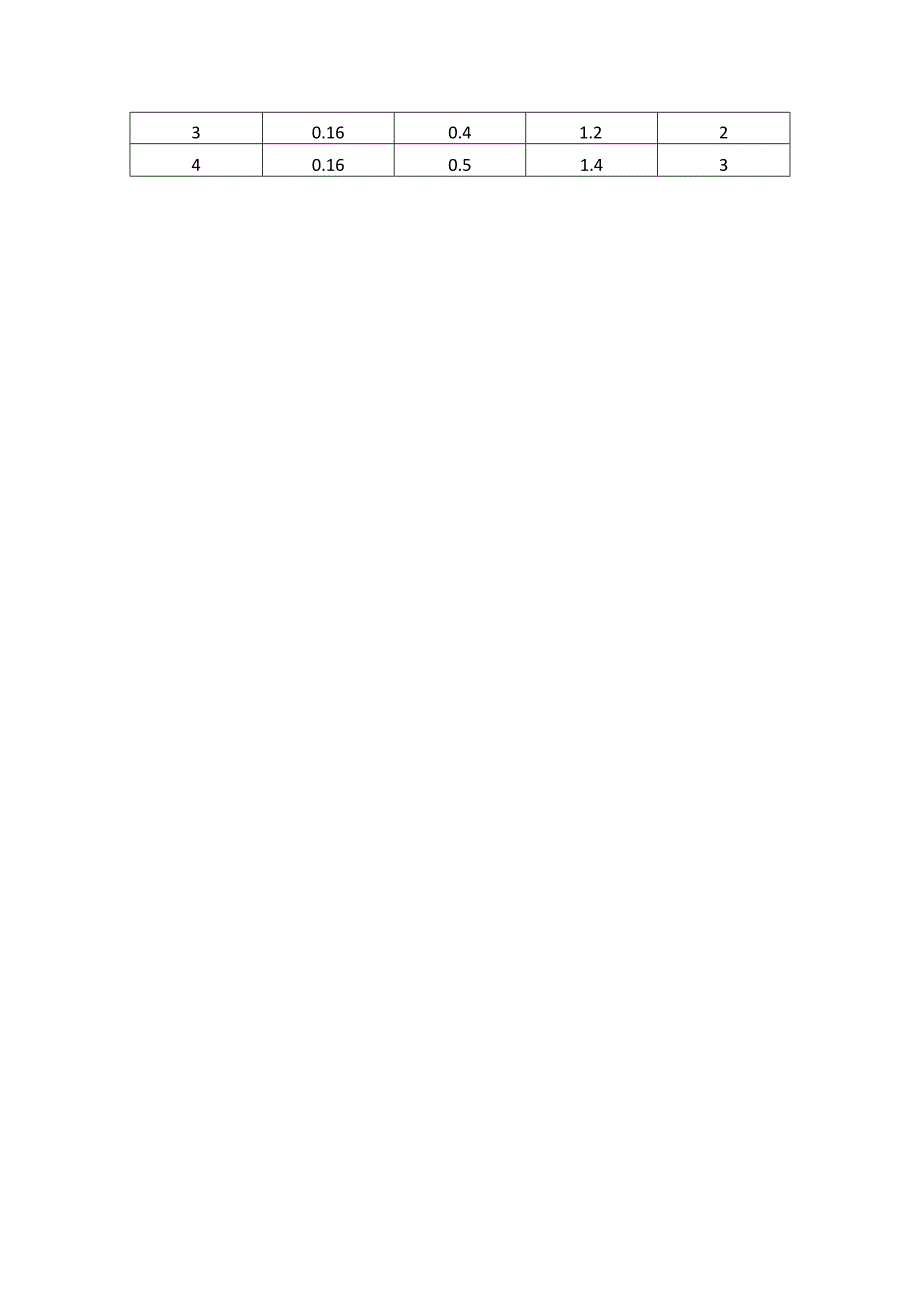

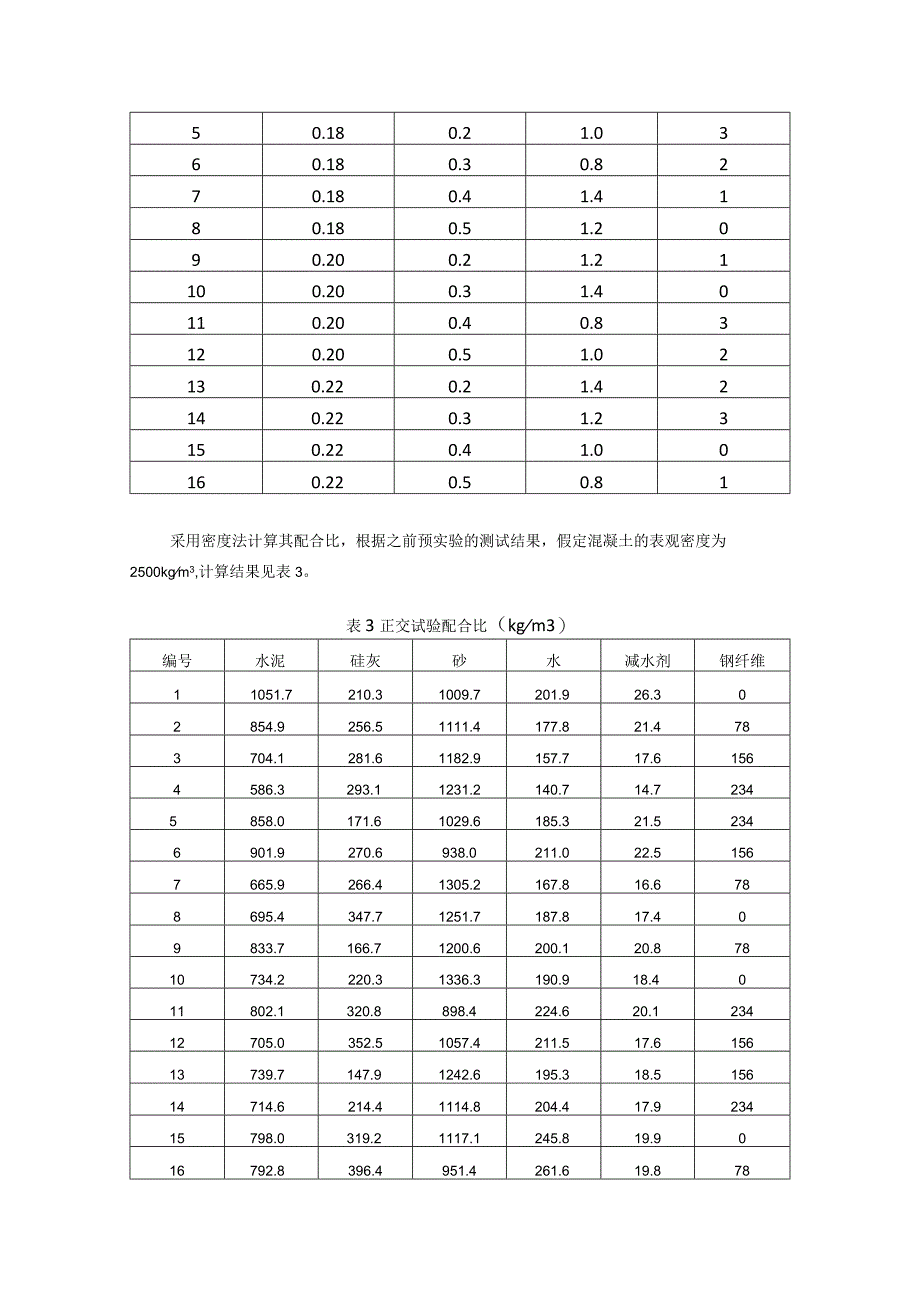

2、9变化到1.2,现在是从0.8变化到1.4）,正交试验配合比参数见表2o表1配合比参数水胶比（W/B）硅灰（SF/C）砂胶比（S/B）钢纤维（V%）0.160.20.8O0.180.31.010.200.41.220.220.51.43表2正交试验配合比参数编号水胶比（W/B）硅灰（SF/C）砂胶比（S/B）钢纤维（V%）10.160.20.8020.160.31.0130.160.41.2240.160.51.4350.180.21.0360.180.30.8270.180.41.4180.180.51.2090.200.21.21100.200.31.40110.200.40.83120.
3、200.51.02130.220.21.42140.220.31.23150.220.41.00160.220.50.81采用密度法计算其配合比，根据之前预实验的测试结果，假定混凝土的表观密度为2500kgm3,计算结果见表3。表3正交试验配合比（kgm3）编号水泥硅灰砂水减水剂钢纤维11051.7210.31009.7201.926.302854.9256.51111.4177.821.4783704.1281.61182.9157.717.61564586.3293.11231.2140.714.72345858.0171.61029.6185.321.52346901.9270.6938
4、.0211.022.51567665.9266.41305.2167.816.6788695.4347.71251.7187.817.409833.7166.71200.6200.120.87810734.2220.31336.3190.918.4011802.1320.8898.4224.620.123412705.0352.51057.4211.517.615613739.7147.91242.6195.318.515614714.6214.41114.8204.417.923415798.0319.21117.1245.819.9016792.8396.4951.4261.619.878
5、注：1.其中减水剂的质量为水泥的质量2.5%。2.钢纤维的密度以7800kg?计算。验证组用以验证人工神经网络预测结果的正确性，验证组的配合比设计参数如下。表4验证组配合比设计参数编号水胶比（W/B）硅灰（SF/C）砂胶比（S/B）钢纤维（V%）A0.180.31.21B0.200.41.02C0.220.51.43表5验证组配合比（kgm3）编号水泥硅灰砂水减水剂钢纤维1776.5233.01211.4181.719.4782754.9302.01056.9211.418.91563572.9286.51203.2189.114.3234四、试验步骤a）先将称好的水泥、硅灰、砂倒入搅拌机中干拌4min。b）将称好的减水剂溶于水中，倒入搅拌机，搅拌4min。O将钢纤维慢慢倒入搅拌机中（防止结团），再搅拌4min。d）测其塌落度，然后倒入IoOrnmXlOOmmXlOOmm三联模中，放到振动台上振实。e）24h后拆模养护，测其7d强度。五、养护制度采用三种养护制度：1 .自然养护：自然养护24h拆模+自然养护，测7d抗压强度。2 .热水养护：自然养护24h拆模+90C热水养护3d,测7d抗压强度。3 .蒸压养护：自然养护24h拆模+蒸压养护8h,测7d抗压强度。本周工作汇报1.帮助陈雨制作试块。2 .报账。3 .调查养护箱信息。
