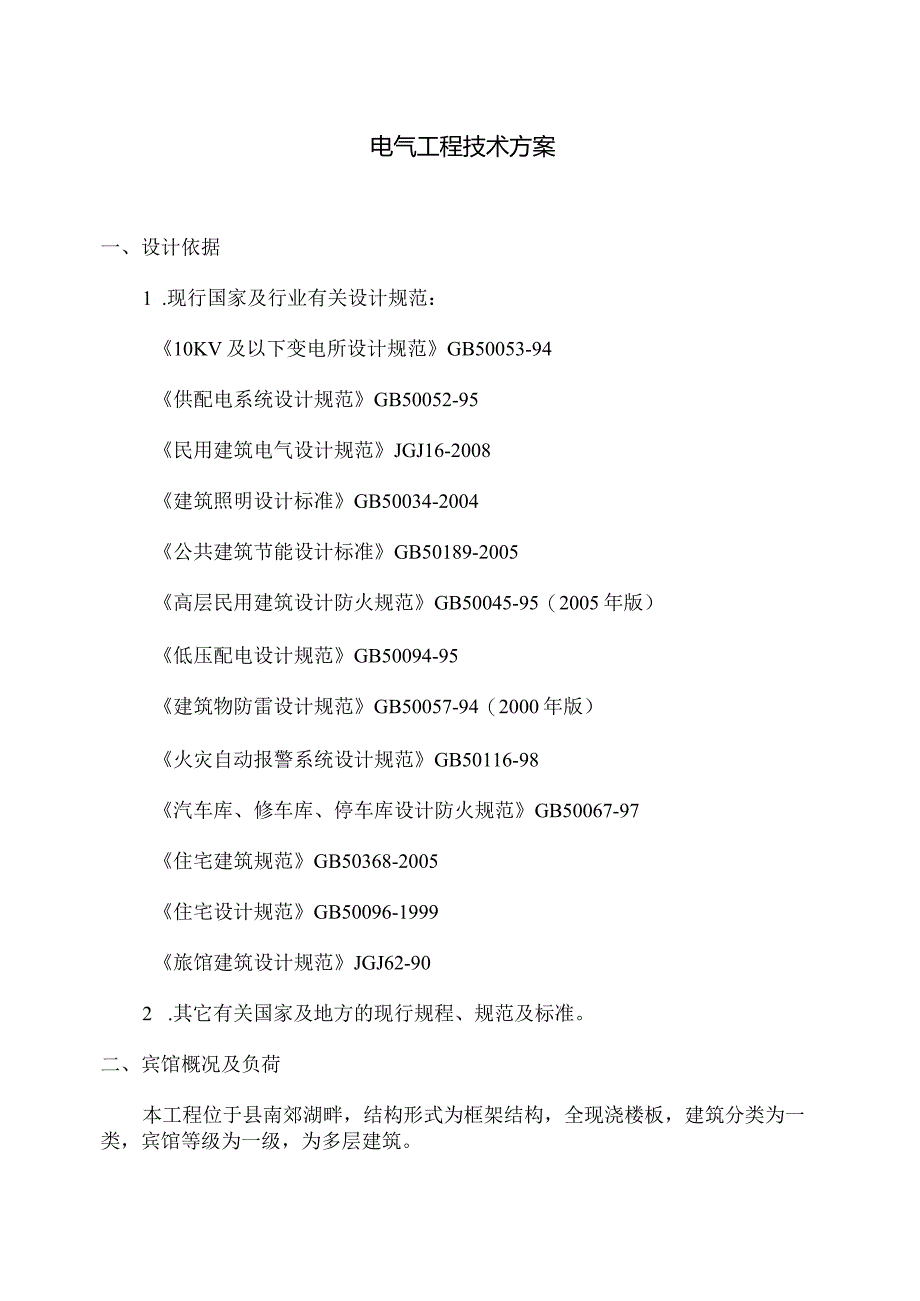

1、电气工程技术方案一、设计依据1 .现行国家及行业有关设计规范：10KV及以下变电所设计规范GB50053-94供配电系统设计规范GB50052-95民用建筑电气设计规范JGJ16-2008建筑照明设计标准GB50034-2004公共建筑节能设计标准GB50189-2005高层民用建筑设计防火规范GB50045-95（2005年版）低压配电设计规范GB50094-95建筑物防雷设计规范GB50057-94（2000年版）火灾自动报警系统设计规范GB50116-98汽车库、修车库、停车库设计防火规范GB50067-97住宅建筑规范GB50368-2005住宅设计规范GB50096-1999旅馆建筑

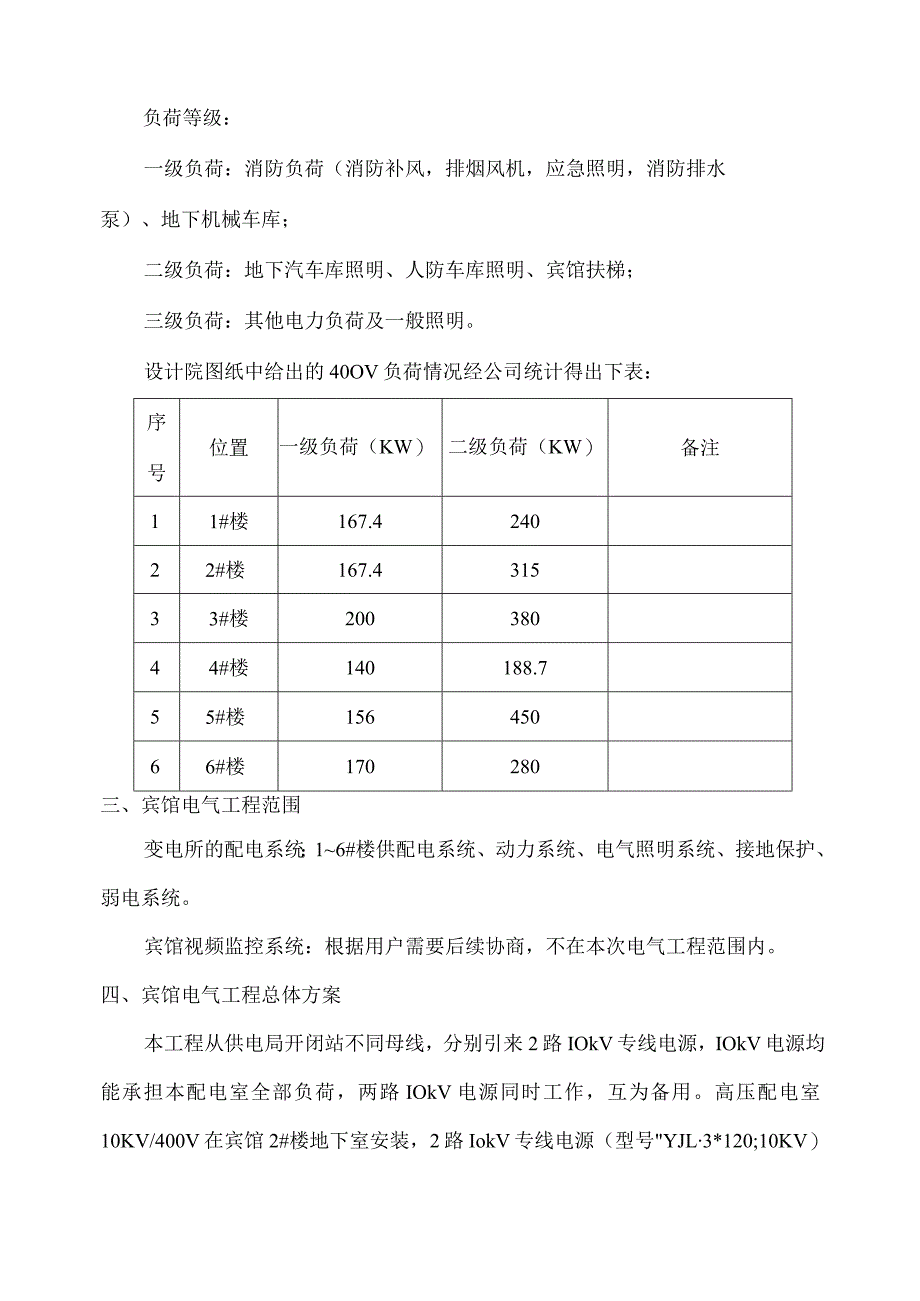

2、设计规范JGJ62-902 .其它有关国家及地方的现行规程、规范及标准。二、宾馆概况及负荷本工程位于县南郊湖畔，结构形式为框架结构，全现浇楼板，建筑分类为一类，宾馆等级为一级，为多层建筑。负荷等级：一级负荷：消防负荷（消防补风，排烟风机，应急照明，消防排水泵）、地下机械车库；二级负荷：地下汽车库照明、人防车库照明、宾馆扶梯；三级负荷：其他电力负荷及一般照明。设计院图纸中给出的40OV负荷情况经公司统计得出下表：序号位置一级负荷（KW）二级负荷（KW）备注11#楼167.424022#楼167.431533#楼20038044#楼140188.755#楼15645066#楼170280三、宾馆电

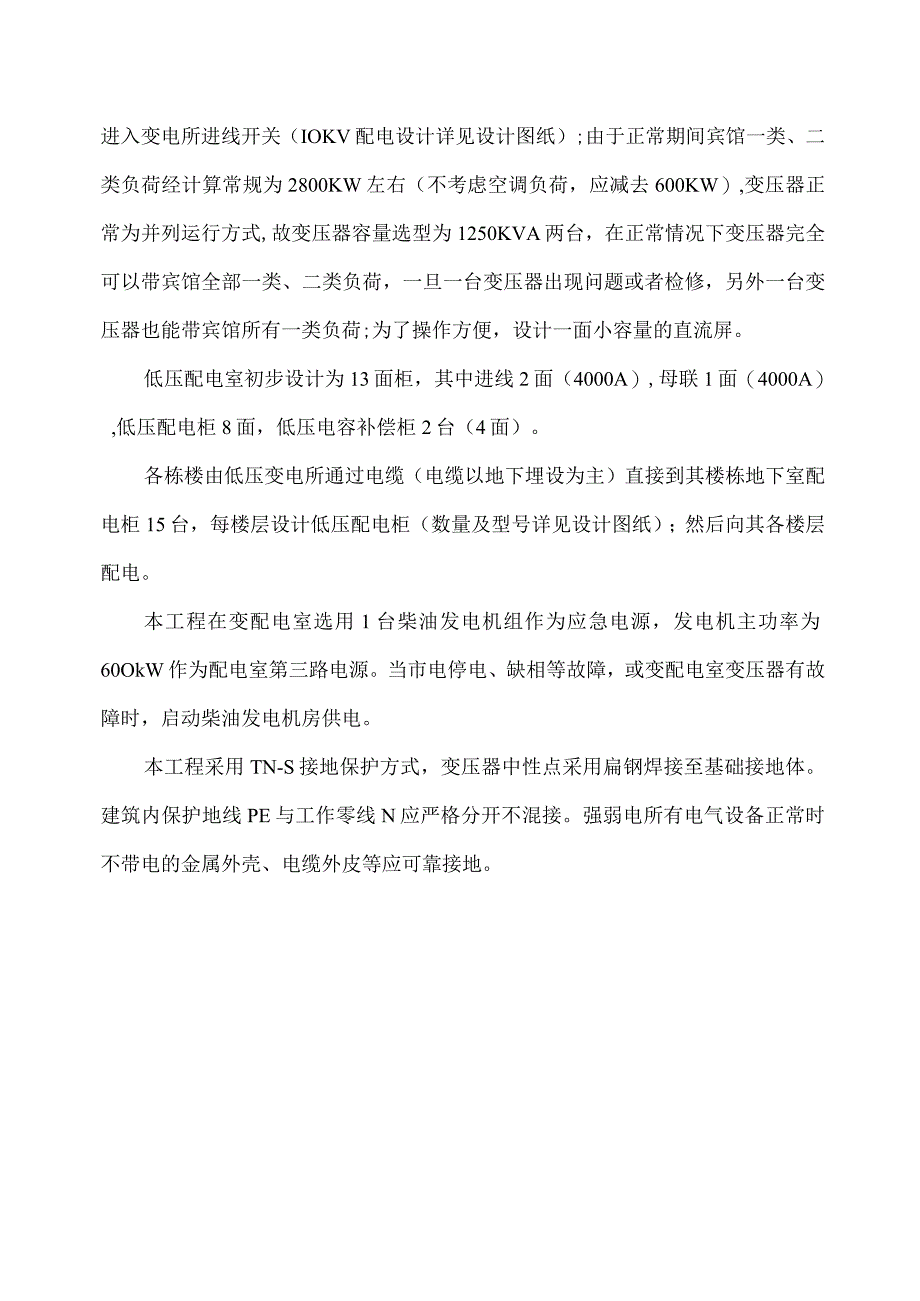

3、气工程范围变电所的配电系统；16#楼供配电系统、动力系统、电气照明系统、接地保护、弱电系统。宾馆视频监控系统：根据用户需要后续协商，不在本次电气工程范围内。四、宾馆电气工程总体方案本工程从供电局开闭站不同母线，分别引来2路IOkV专线电源，IOkV电源均能承担本配电室全部负荷，两路IOkV电源同时工作，互为备用。高压配电室10KV/400V在宾馆2#楼地下室安装，2路IokV专线电源（型号YJL3*120;10KV）进入变电所进线开关（IOKV配电设计详见设计图纸）;由于正常期间宾馆一类、二类负荷经计算常规为2800KW左右（不考虑空调负荷，应减去600KW）,变压器正常为并列运行方式,故变压
4、器容量选型为1250KVA两台，在正常情况下变压器完全可以带宾馆全部一类、二类负荷，一旦一台变压器出现问题或者检修，另外一台变压器也能带宾馆所有一类负荷;为了操作方便，设计一面小容量的直流屏。低压配电室初步设计为13面柜，其中进线2面（4000A）,母联1面（4000A）,低压配电柜8面，低压电容补偿柜2台（4面）。各栋楼由低压变电所通过电缆（电缆以地下埋设为主）直接到其楼栋地下室配电柜15台，每楼层设计低压配电柜（数量及型号详见设计图纸）；然后向其各楼层配电。本工程在变配电室选用1台柴油发电机组作为应急电源，发电机主功率为60OkW作为配电室第三路电源。当市电停电、缺相等故障，或变配电室变压
5、器有故障时，启动柴油发电机房供电。本工程采用TN-S接地保护方式，变压器中性点采用扁钢焊接至基础接地体。建筑内保护地线PE与工作零线N应严格分开不混接。强弱电所有电气设备正常时不带电的金属外壳、电缆外皮等应可靠接地。IOkvIIOkvIJ电气方案说明：D高压为单母线分段方式运行，中间设联络开关，平时两路电源同时分别运行互为热备用，当一路电源故障时，通过手自动操作联络开关,由另一路电源负担全部负荷。高压主进开关与联络开关之间设电气联锁,任何情况下只能合其中的两个开关。2）低压为单母线分段方式，联络开关设自投自复/自投不自复/手动转换开关。设置发电机房作为第二电源，发电机组和变压器不能并列运行，联
6、络断路器设置机械联锁。机组作为第二电源始终处于准备启动状态，当市电中断时，机组应立即启动，并在15秒内投入正常运行；当市电恢复时，机组自动退出工作并延时停机。消防设备应错开启动时间，先启动大容量设备，然后是启动中小容量设备。3）计量：本工程专用变压器设高压计量。在IOkV高压进线柜中装设专用电流、电压表。其他根据需要低压设管理性计量。4)功率因数补偿：在变配电室低压侧设功率因数集中自动补偿装置，补偿前功率因数为0.8,要求补偿后的功率因数不小于0.90。五、宾馆电气工程供货范围及安装调试(1)配电系统序号设备名称规格型号单位数量备注1IOKV进线柜面2高压配电室2IOKVPT柜面2高压配电室3
7、IOKV联络柜面1高压配电室4IOKV隔离柜面2高压配电室5IOKV负荷柜面2高压配电室6IOKV母线TMY-120X10米507IOKV电缆YJV228.7/103120米808变压器SGB-1250/10.5容量；1250KVA台29400V进线柜RMW1-6300,4000面2GGD10400V联络柜RMW1-6300,4000A面1GGD11400V配电柜GGD面8+1512低压电容补偿柜GGJ2-01；180KVAR面213铅酸免维护直流屏GZW-65H220V-MQ套12面14高压配电室辅材套115低压配电室辅材套1(2)应急电源：发电机组本工程在变配电室选用1台柴油发电机组，发电
8、机主功率为600kW作为配电室第三路电源。当市电停电、缺相等故障，或变配电室变压器有故障时，启动柴油发电机房供电。（3）接地网系统为了保证宾馆整个低压系统正常可靠运行，设计了宾馆接地网系统,系统接地可将雷电荷泄放入地，降低线路上的雷电瞬态冲击过电压，避免线路和设备的绝缘被击穿损坏。部分原材料:接地软铜线DHTJ35mm22000米接地网扁铁40X42000米接地网（4）设备安装及电缆敷设变配电室中，成套变压器箱落地安装，变压器选用环氧树脂模铸干式电力变压器，均带IP40防护外罩、温控器及冷却风机。变压器高低压配电屏及落地安装的控制柜采用10#槽钢垫高安装。到同一设备的两路电源共线槽敷设时，应将
