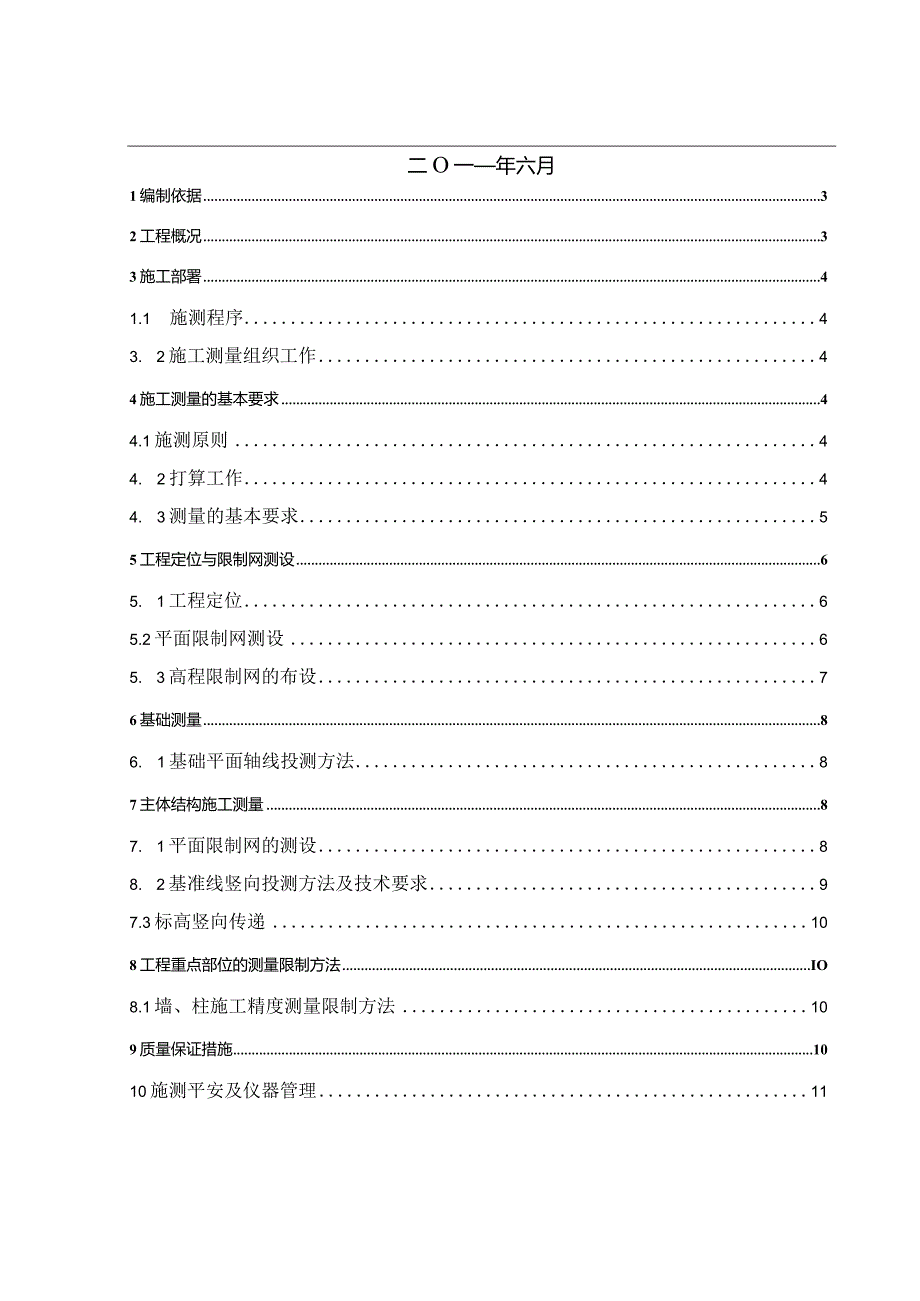

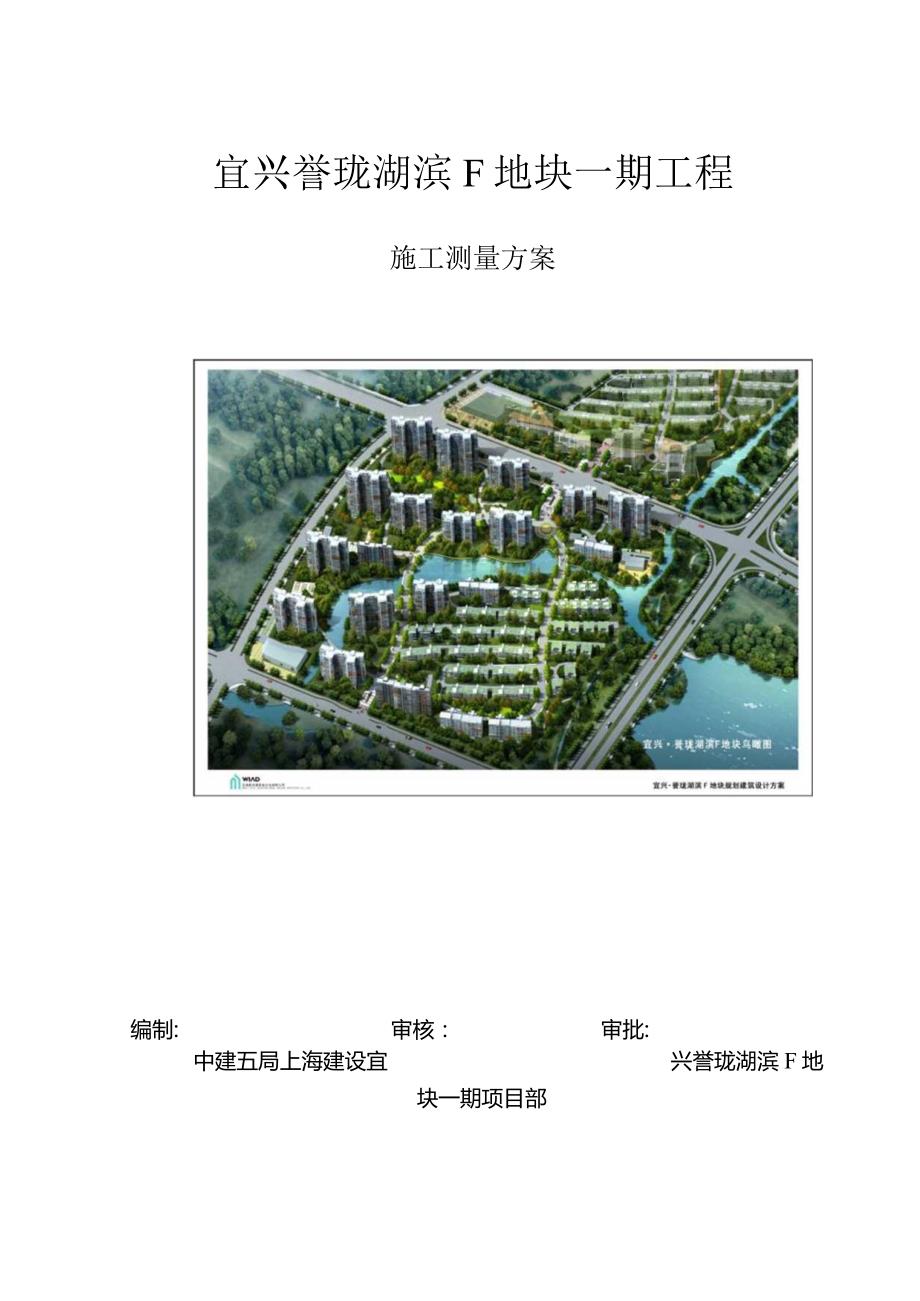

1、宜兴誉珑湖滨F地块一期工程施工测量方案编制:审核：审批:中建五局上海建设宜兴誉珑湖滨F地块一期项目部二O一年六月1编制依据32工程概况33施工部署41.1 施测程序43. 2施工测量组织工作44施工测量的基本要求44.1施测原则44. 2打算工作44. 3测量的基本要求55工程定位与限制网测设65. 1工程定位65.2平面限制网测设65. 3高程限制网的布设76基础测量86. 1基础平面轴线投测方法87主体结构施工测量87. 1平面限制网的测设88. 2基准线竖向投测方法及技术要求97.3标高竖向传递108工程重点部位的测量限制方法IO8.1墙、柱施工精度测量限制方法109质量保证措施1010

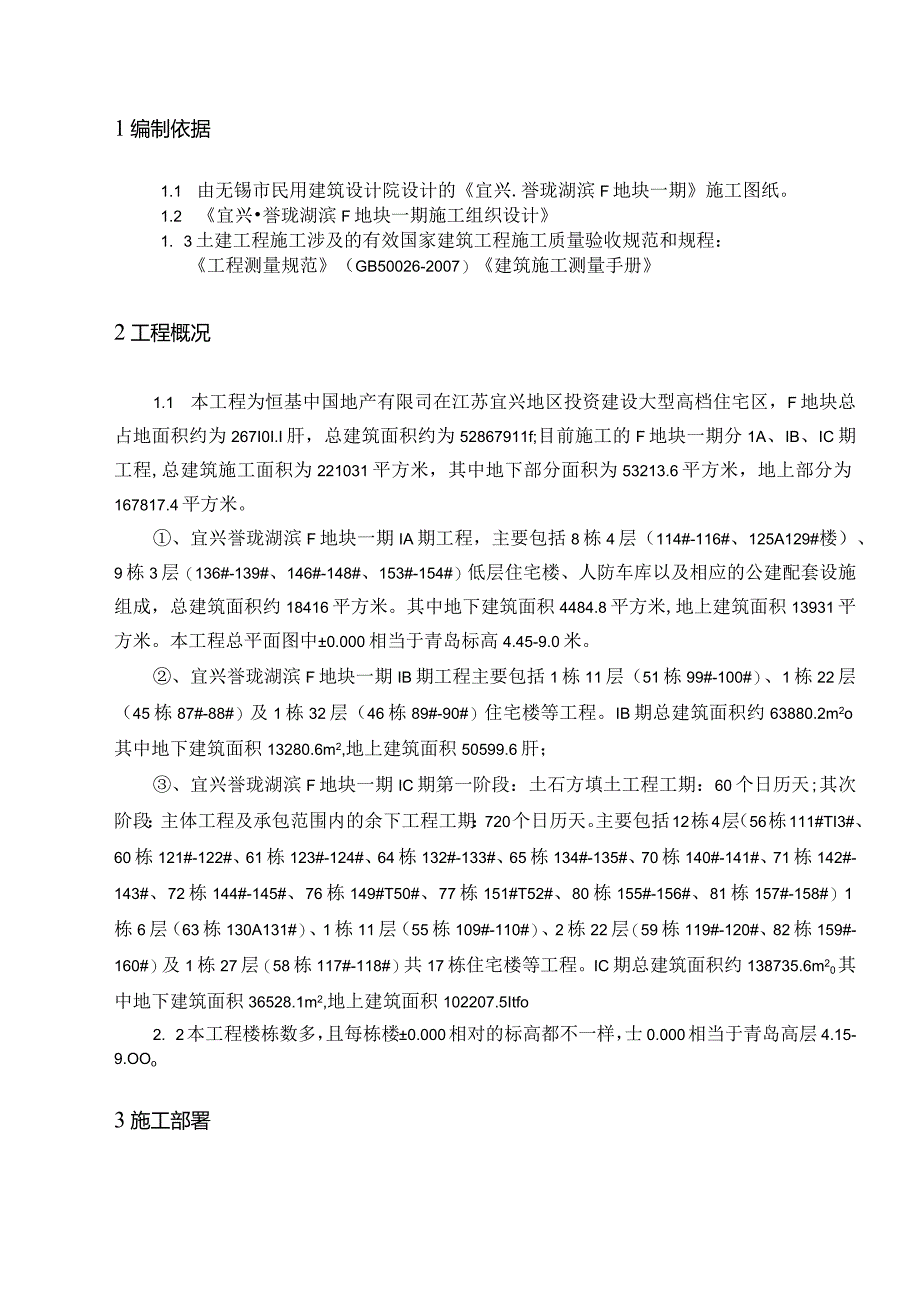

2、施测平安及仪器管理111编制依据1.1 由无锡市民用建筑设计院设计的宜兴.誉珑湖滨F地块一期施工图纸。1.2 宜兴誉珑湖滨F地块一期施工组织设计1. 3土建工程施工涉及的有效国家建筑工程施工质量验收规范和规程：工程测量规范（GB50026-2007）建筑施工测量手册2工程概况1.1 本工程为恒基中国地产有限司在江苏宜兴地区投资建设大型高档住宅区，F地块总占地面积约为267I0I.I肝，总建筑面积约为52867911f;目前施工的F地块一期分1A、IB、IC期工程,总建筑施工面积为221031平方米，其中地下部分面积为53213.6平方米，地上部分为167817.4平方米。、宜兴誉珑湖滨F地块一
3、期IA期工程，主要包括8栋4层（114#-116#、125A129#楼）、9栋3层（136#-139#、146#-148#、153#-154#）低层住宅楼、人防车库以及相应的公建配套设施组成，总建筑面积约18416平方米。其中地下建筑面积4484.8平方米,地上建筑面积13931平方米。本工程总平面图中0.000相当于青岛标高4.45-9.0米。、宜兴誉珑湖滨F地块一期IB期工程主要包括1栋11层（51栋99#-100#）、1栋22层（45栋87#-88#）及1栋32层（46栋89#-90#）住宅楼等工程。IB期总建筑面积约63880.2m2o其中地下建筑面积13280.6m2,地上建筑面积5
4、0599.6肝；、宜兴誉珑湖滨F地块一期IC期第一阶段：土石方填土工程工期：60个日历天;其次阶段：主体工程及承包范围内的余下工程工期：720个日历天。主要包括12栋4层（56栋111#TI3#、60栋121#-122#、61栋123#-124#、64栋132#-133#、65栋134#-135#、70栋140#-141#、71栋142#-143#、72栋144#-145#、76栋149#T50#、77栋151#T52#、80栋155#-156#、81栋157#-158#）1栋6层（63栋130A131#）、1栋11层（55栋109#-110#）、2栋22层（59栋119#-120#、82栋1
5、59#-160#）及1栋27层（58栋117#-118#）共17栋住宅楼等工程。IC期总建筑面积约138735.6m20其中地下建筑面积36528.1m2,地上建筑面积102207.5Itfo2. 2本工程楼栋数多，且每栋楼0.000相对的标高都不一样，士0.000相当于青岛高层4.15-9.OOo3施工部署3.1 施测程序打算工作一测量作业自检一A报验!I合格合格三入下道工序3.2 施工测量组织工作由项目技术部专业测量人员成立测量小组，依据无锡市民用建筑设计院给定的坐标点和高程限制点进行工程定位、建立轴线限制网，按规定程序检查验收。4施工测量的基本要求4.1 施测原则4.1.1 严格执行测量
6、规范；遵守先整体后局部的工作程序，先确定平面限制网，后以限制网为依据，进行各局部轴线的定位放线。4.1.2 必需严格审核测量原始数据的精确性，坚持测量放线与计算工作同步校核的工作方法。4.1.3定位工作执行自检、互检合格后再报检的工作制度。4.1.4 测量方法要简捷，仪器运用要娴熟，在满意工程须要的前提下，力争做到省工省时省费用。4.1.5 明确为工程服务，按图施工，质量第一的宗旨。紧密协作施工，发扬团结协作、实事求是、仔细负责的工作作风。4.2打算工作4 .2.1全面了解设计意图，仔细熟识与审核图纸。施测人员通过对总平面图和设计说明的学习，了解工程总体布局，工程特点，四周环境，建筑物的位置及
7、坐标，其次了解现场测量坐标与建筑物的关系，水准点的位置和高程以及首层0000的肯定标高。在了解总图后仔细学习建筑施工图,刚好校对建筑物的平面、立面、剖面的尺寸、形态、构造。它是整个工程放线的依据，在熟识图纸时,着重驾驭轴线的尺寸、层高，对比基础，楼层平面，建筑、结构几者之间轴线的尺寸，查看其相关之间的轴线及标高是否吻合，有无冲突存在。5 .2.2测量仪器的选用。测量中所用的仪器和钢卷尺等器具，依据有关规定，送具有无锡市仪器校验资质的检测厂家进行校验，检验合格后方可投入运用。现场测量仪器一览表序号器具名称型号单位数量1全站仪TS-802台12水准仪DS3台23铅垂仪JClOO台23电子经纬仪DT
8、202C台14钢卷尺50m把25钢卷尺30m把26钢卷尺5m把107对讲机个68墨斗只44.3测量的基本要求测量记录必需原始真实、数字正确、内容完整、字体工整；测量精度要满意要求。依据现行测量规范和有关规程进行精度限制。依据工程特点及工程测量规范，此工程设置精度等级为一级，测角中误差5秒,边长相对误差l30000o控制桩埋设示意图5.3高程限制网的布设5.3.1高程限制网的布设原则5.3.1.1为保证建筑物竖向施工的精度要求，在场区内建立高程限制网，以此作为保证施工竖向精度的首要条件。5. 3.1.2依据场区内规划局给定的路边高程点BM=4.904米布设场区高程限制网。5.3. 1.3为保证建
9、筑物竖向施工的精度要求，依据规划局给定的路边高程点BM=4.904米，在场区内建立高程限制网。将路边高程点分别引到北面、南面、东面的变电箱基础上，再测设一条闭合水准路途，联测场区高程竖向限制点，即场区半永久性水准点M=4米，M尸4米，M：,=4米以此作为保证竖向施工精度限制的首要条件，这三个点也作为以后沉降观测的基准点。5.3.2高程限制网的等级及技术要求5.3.2.1高程限制网的精度，不低于三等水准的精度。5.3.2.2半永久性水准点位处于永久建筑物以外。5.3.2.3桩的埋设，并妥当加以爱护。5.3.2.4引测的水准限制点，需经复测合格后方可运用。5.3.2.5高程限制网技术要求高程限制网
10、的等级拟布设三等附合水准，水准测量技术要求如下表:等级高差全中误差(mmkm)路途长度(km)与已知点联测次数附合或环线次数平地闭合差(mm)t650来回各一次来回各一次12L5.3.3水准点的埋设及观测技术要求5.3.3.1水准点的埋设水准点选取在土质坚硬，便于长期保存和运用便利的地方。墙水准点应选设在稳定的建筑物上,点位应位于便于找寻、保存和引测。5.3.3.2水准观测的技术要求见下表:等级水准仪型号前后长度(M)前后视距较差(ID)前后视距累积差(m)离ftI度线面高In)-视地低I(m分数m)辅读(un-基划差基辅分划所测局差之差三级DS375360.32.03.06基础测量6.1 基
11、础平面轴线投测方法6. 1.1将TS-802全站仪架设在限制桩位上，经对中、整平后、后视最近的坐标限制桩，依据放线定位图将所需的轴线投测到施工的平面层上、在同一层上投测的纵、横线各不得少于二条，以此作角度、距离的校核。一经校核无误后，方可在该平面上放出其它相应的设计轴线及细部线。在各楼层的轴线投测过程中，上下层的轴线竖向垂直偏移不得超过3mmo7. 1.2在垫层上进行基础定位放线前，以建筑物平面限制线为准，校测轴线限制桩无误后，再用全站仪投测各主控线，投测允许误差2mm。8. 1.3垫层上建筑物轮廓轴线投测闭合，经校测合格后，用墨线具体弹出各细部轴线，暗柱、暗梁、洞口必需在相应边角，用红油漆以
12、三角形式标注清晰。9. 1.4轴线允许偏差如下：L30m30L60m60L90m90L允许偏差土5mm允许偏差土IOmm允许偏差土15mm允许偏差土20mm轴线的对角线尺寸，允许误差为边长误差的2倍，外廓轴线夹角的允许误差为1。7主体结构施工测量9.1 平面限制网的测设9.1.1 当地库顶板混凝土浇筑完毕后，依据场地平面限制网，校测建筑物轴线限制桩，用全站仪将轴控线引至地库顶板上。9.1.2 楼层上部结构轴线垂直限制，采纳内控点传递法。首层混凝土浇筑完毕后，每楼栋每单元设置3个内控点。10. 1.3在楼层结构相同的部位留200x200的放线洞口以便进行竖向轴线投测。预留洞不得偏位，且不能被掩盖
13、，保证上下通视。7.1.4首层楼面上的轴网须仔细校核，经复核验收方可向上投测。7.1.5首层楼面基点上不得堆放料具，顶板排架避开点位，确保可以架设仪器。7.1.6平面限制网依据结构平面确定，尽量避开墙肢，保证通视。7. 1.7平面限制网布设原则：先定主控轴，再进行轴网加密。限制轴线满意下列条件：建筑物外轮廓线、施工段分界轴线、楼梯间两侧轴线。7.2基准线竖向投测方法及技术要求7.2.1基本要求7. 2.1.1竖向投测精度取决于测量人员的技术素养和设备的技术的状态。从这两方面着手限制投测精度。7.2. 1.2测量人员经技术培训，持证上岗。7.2.1.3测量人员施测前仔细理解方案。7.2.1.4仪
14、器需有检定合格证。7.2.2竖向投测程序7.3.2.1将激光铅垂仪架设在首层板面基准点上，调平后，接通电源射出激光束。7.3.2.2通过调焦，使激光束打在作业层激光靶上的激光点最小，最清晰。7.3.2.3通过顺时针转动90度，检查激光束的误差轨迹。如轨迹在允许限差内，则轨迹圆心为所投轴线点。7.2.2.4通过移动激光靶，使激光靶的圆心与轨迹圆心同心，后固定激光靶。在进行限制点传递时，用对讲机通信联络。7.2.2.5轴线点投测到楼层后，用光学经纬仪进行放线。7.2.2.6施工层放线时，应先在结构平面上校核投测轴线，闭合后再细部放线。室内应把建筑物主要限制轴线的投测作为关键部位.为了有效限制各层轴线误差在允许范围内，并达到在装修阶段仍能以结构限制线为依据测定，要求在施工层的放线中弹放下列限制线：全部细部轴线,墙体边线、门窗洞口边线。7.2.3测量精度要求7.2.3.1距离测量精度：1/20000；7.2.3.2测角允许偏差：8；7.2.4垂直度限制。结构施工中每层施工完毕，应检测外墙偏差并记录，并每层检查门窗洞口净空尺寸偏差，同一外立面同层窗洞口凹凸偏差及各层同一部位窗洞口水平位移，弹外墙窗口边线竖直通线。7. 3.5竖向测量允许误差层间：3mm；全高：3H/10000,且不应大于IOmm；
