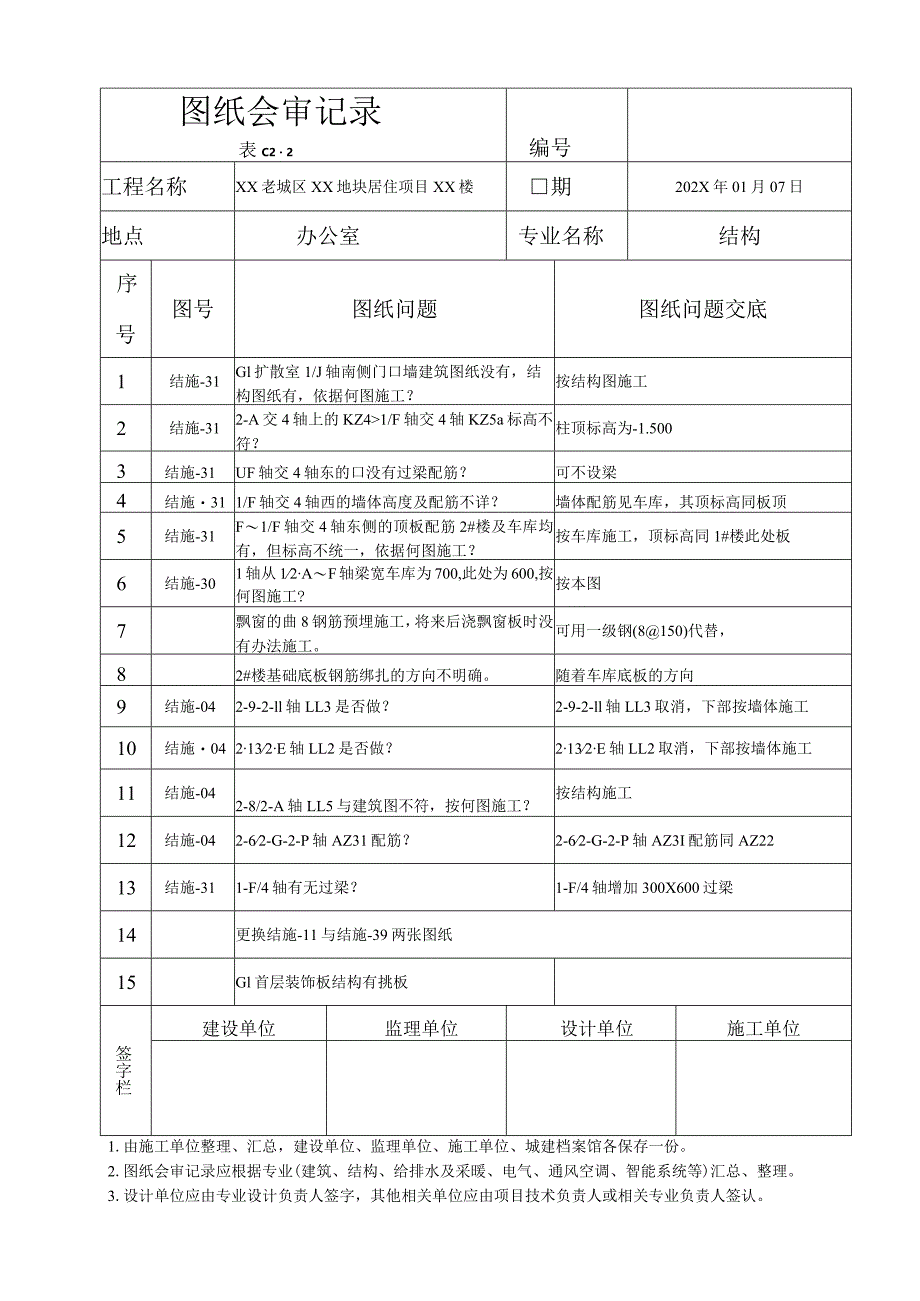

1、图纸会审记录表C22编号工程名称XX老城区XX地块居住项目XX楼期202X年01月07日地点办公室专业名称结构序号图号图纸问题图纸问题交底1结施-31Gl扩散室1/J轴南侧门口墙建筑图纸没有，结构图纸有，依据何图施工？按结构图施工2结施-312-A交4轴上的KZ41/F轴交4轴KZ5a标高不符？柱顶标高为-1.5003结施-31UF轴交4轴东的口没有过梁配筋？可不设梁4结施311/F轴交4轴西的墙体高度及配筋不详？墙体配筋见车库，其顶标高同板顶5结施-31F1/F轴交4轴东侧的顶板配筋2#楼及车库均有，但标高不统一，依据何图施工？按车库施工，顶标高同1#楼此处板6结施-301轴从12AF轴梁宽
2、车库为700,此处为600,按何图施工?按本图7飘窗的曲8钢筋预埋施工，将来后浇飘窗板时没有办法施工。可用一级钢(8150)代替，82#楼基础底板钢筋绑扎的方向不明确。随着车库底板的方向9结施-042-9-2-ll轴LL3是否做？2-9-2-ll轴LL3取消，下部按墙体施工10结施042132E轴LL2是否做？2132E轴LL2取消，下部按墙体施工11结施-042-8/2-A轴LL5与建筑图不符，按何图施工？按结构施工12结施-042-62-G-2-P轴AZ31配筋？2-62-G-2-P轴AZ3I配筋同AZ2213结施-311-F/4轴有无过梁？1-F/4轴增加300X600过梁14更换结施-

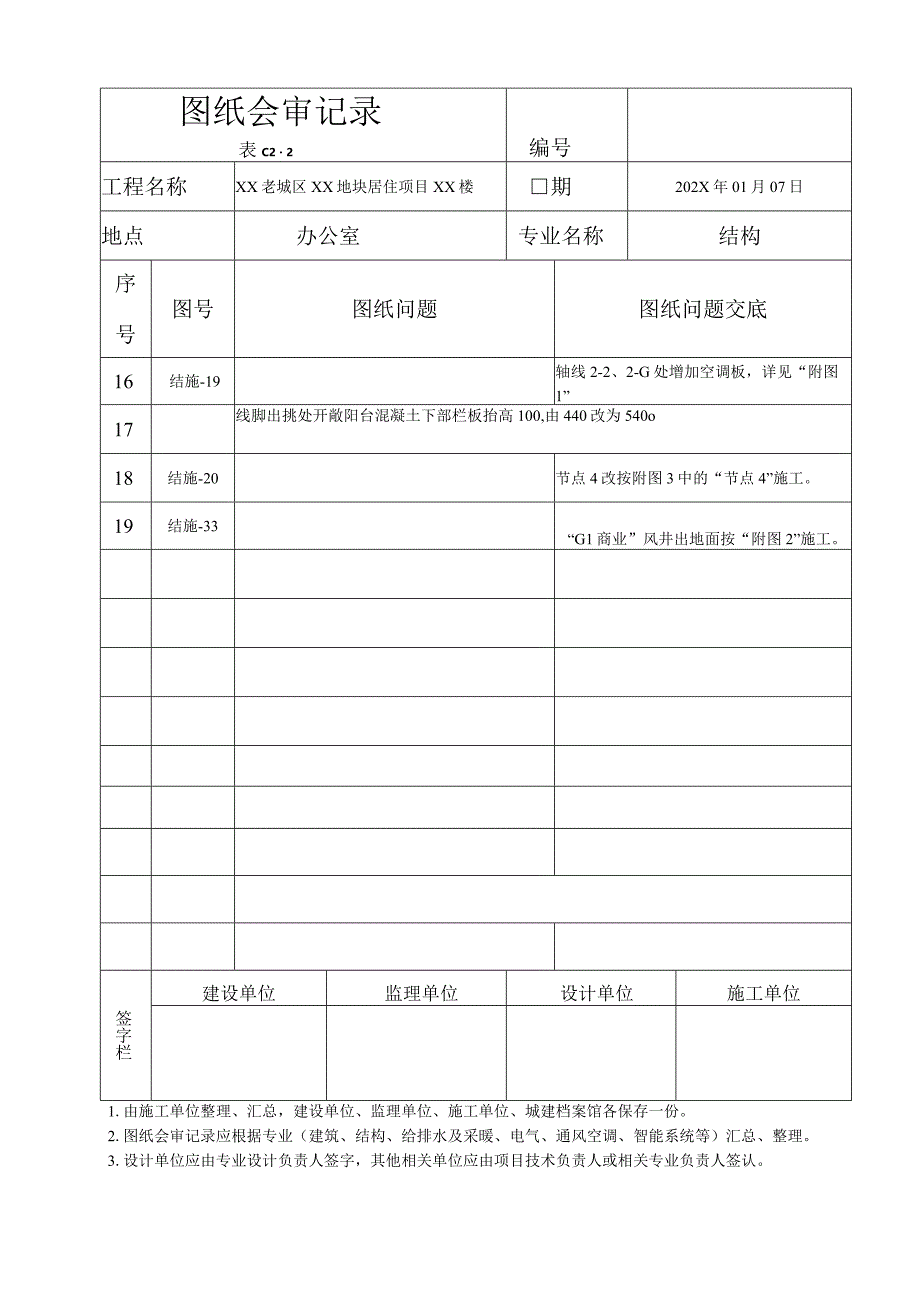

3、11与结施-39两张图纸15Gl首层装饰板结构有挑板签字栏建设单位监理单位设计单位施工单位1.由施工单位整理、汇总，建设单位、监理单位、施工单位、城建档案馆各保存一份。2.图纸会审记录应根据专业(建筑、结构、给排水及采暖、电气、通风空调、智能系统等)汇总、整理。3.设计单位应由专业设计负责人签字，其他相关单位应由项目技术负责人或相关专业负责人签认。图纸会审记录表C22编号工程名称XX老城区XX地块居住项目XX楼期202X年01月07日地点办公室专业名称结构序号图号图纸问题图纸问题交底16结施-19轴线2-2、2-G处增加空调板，详见“附图1”17线脚出挑处开敞阳台混凝土下部栏板抬高100,由440改为540o18结施-20节点4改按附图3中的“节点4”施工。19结施-33“G1商业”风井出地面按“附图2”施工。签字栏建设单位监理单位设计单位施工单位1.由施工单位整理、汇总，建设单位、监理单位、施工单位、城建档案馆各保存一份。2.图纸会审记录应根据专业（建筑、结构、给排水及采暖、电气、通风空调、智能系统等）汇总、整理。3.设计单位应由专业设计负责人签字，其他相关单位应由项目技术负责人或相关专业负责人签认。
