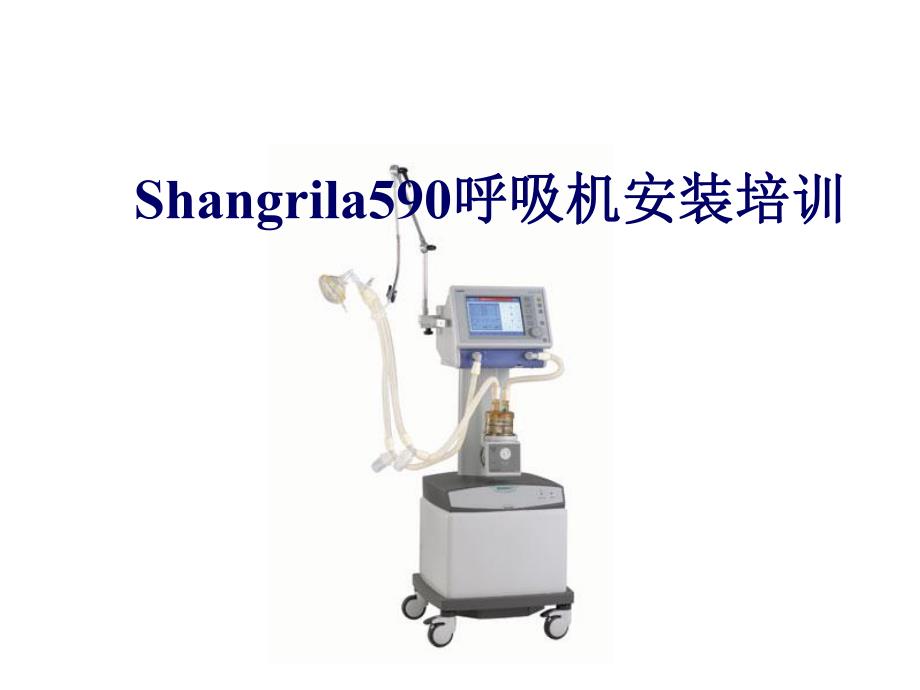

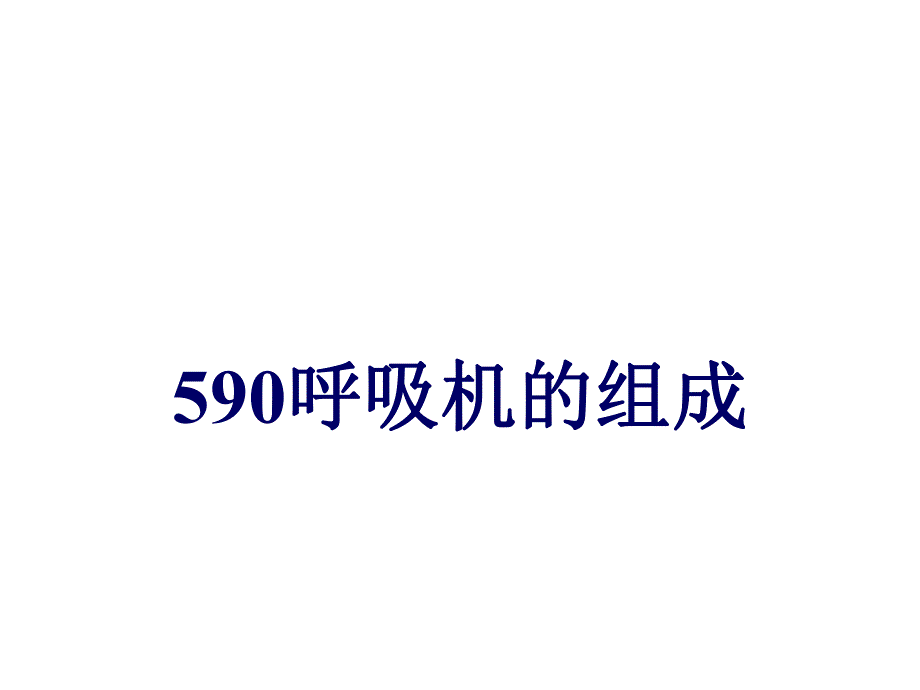

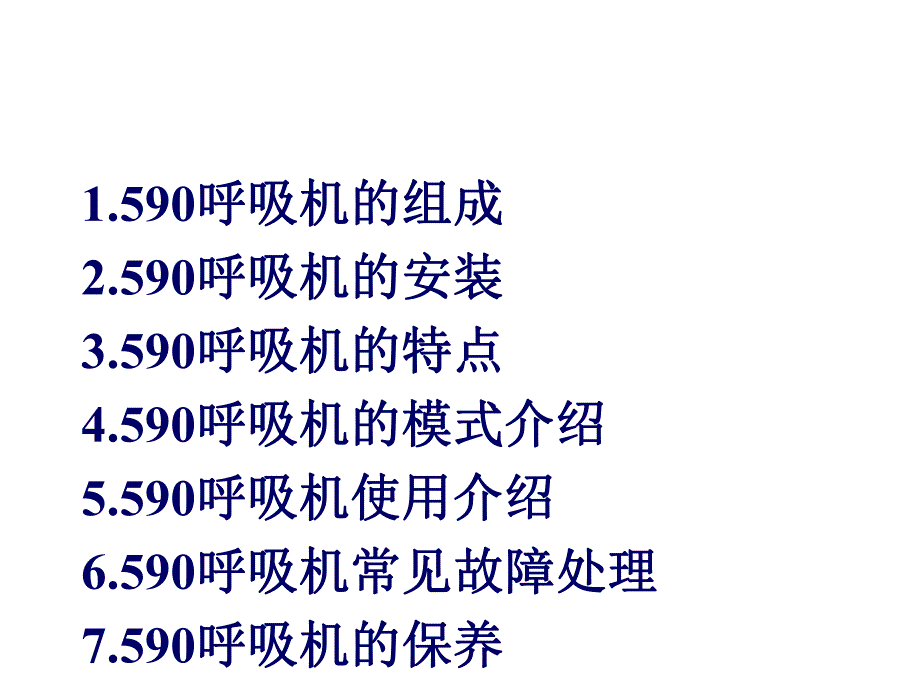

1、 Shangrila590呼吸机安装培训呼吸机安装培训 1.590呼吸机的组成呼吸机的组成2.590呼吸机的安装呼吸机的安装3.590呼吸机的特点呼吸机的特点4.590呼吸机的模式介绍呼吸机的模式介绍5.590呼吸机使用介绍呼吸机使用介绍6.590呼吸机常见故障处理呼吸机常见故障处理7.590呼吸机的保养呼吸机的保养 590呼吸机的组成呼吸机的组成 590呼吸机的组成呼吸机的组成 1、呼吸机主机、呼吸机主机 2、湿化装置、湿化装置 3、机械臂、机械臂 4、空气压缩机、空气压缩机 5、呼吸回路附件、呼吸回路附件 呼吸机主机 湿化装置 机械臂 空气压缩机 呼吸回路附件呼吸回路附件 590呼吸机的安
2、装呼吸机的安装 590呼吸机的安装呼吸机的安装 所需工具 1、内六角扳手 2、十字改锥 3、刀子 安装步骤 使用刀子割开压缩机的包装带，拆开压缩机的包装 安装步骤 打开包装箱，取出压缩机的附件 安装步骤 确认相关配件：1、立柱；2、立柱骨架；3、安装板；4、线挂架；5、湿化器挂架；6、过滤棉。安装步骤 拆除压缩机周围的泡沫和纸盒，外部纸箱。安装步骤 取下固定压缩机的泡沫，将压缩机从底座上抬出。安装步骤 使用内六角扳手安装立柱骨架 安装步骤 安装压缩机立柱，使用十字改锥安装压缩机安装板。安装步骤 使用内六角扳手安装线挂架，安装湿化器挂架。安装步骤 拆开呼吸机包装箱，取出呼吸机 安装步骤 将显示屏
3、安装在呼吸机主机上。安装步骤 使用内六角扳手将呼吸机与空压机相连接。安装步骤 安装机械臂挂块，安装机械臂。安装步骤 安装湿化器 安装步骤 连接疏水器和呼吸管路 安装步骤 整机全图 590呼吸机的特点呼吸机的特点 590呼吸机的特点呼吸机的特点 1、首款获得CE认证的治疗型呼吸机 2、装配10.4高级彩色液晶显示屏 3、采用屏机分离技术，灵活监测，有效降低传染几率 4、内置吸气、呼气端流量传感器，采用长寿命、耐水气凝结技术 5、提供同步雾化功能 6、具有压力和动态流速双触发 7、具有报警历史记录 8、整体呼出阀设计，方便清洗消毒，有效避免交叉感染 9、具有后备电池 590呼吸机的模式介绍呼吸机的
4、模式介绍 590呼吸机的模式介绍呼吸机的模式介绍1、VCV2、PCV3、SIGH4、SIMV5、PSV6、SPONT7、CPAP A/C模式 即控制呼吸在A/C模式中。使用此方式时，患者不能控制气流释放，呼吸机不管患者自主呼吸的情况如何,均按预调的通气参数为患者提供间歇正压通气。主要用于无自主呼吸或自主呼吸很弱的患者及处于麻醉状态下应用肌肉松弛剂的患者。控制呼吸波形示意图如图 所示。其特点是：吸入潮气量恒定，需要根据患者预定；预定呼吸频率；需要预定吸呼比；呼气向吸气转换采用时间切换。控制呼吸波形示意图 辅助呼吸，即在A/C模式中。其特点是患者能控制呼吸频率，但呼吸的潮气量、吸呼比仍由呼吸机控制
5、。对于神志清醒，有自主呼吸能力，但给不出足够的呼吸功的患者，需要呼吸机辅助呼吸。辅助呼吸波形示意图如图所示。辅助呼吸与控制呼吸方式的不同特点如下：预调触发压力；当患者自主呼吸达触发压力时，机器按预调参数为患者通气；控制通气频率f设定值应较f总计低几次/分。注意当触发压力设置不当或患者自主呼吸能力增强，该模式会造成患者通气过量。辅助呼吸波形示意图 SIMV模式 SIMV是一种组合通气模式，既允许指令通气又可以自主通气。指令通气是基于容量或压力控制的，而自主通气可以是压力支持方式也可以不是（取决于压力支持水平的设定）。SIMV的运算法则：SIMV的波形示意图如图所示。自主呼吸频率和潮气量由患者控制
6、，间隔一定的时间(可调)进行同步机控呼吸。若在等待触发时期(称同步触发窗)内无自主呼吸，在触发窗结束时呼吸机自行给予一次机控呼吸，这样可避免人机对抗的产生。触发窗时间是整个呼吸周期的3/5，但最长不超过10s。SIMV模式下的指令通气与A/C下的一致，自主通气与SPONT下相同，患者触发按照预设触发灵敏度进行。设置呼吸频率的过程同A/C相同，一旦呼吸频率f设定，SIMV的呼吸周期（T）就等于：T=60/f 使用SIMV时，指令通气和自主呼吸都由患者触发同步，因此要设定触发灵敏度。警告选用此方式时，若指令频率设置过低，当病人病情恶化或自主呼吸突然停止时，可能会发生通气不足。设置适当的分钟通气量报
7、警下限和潮气量报警下限，可及早发现通气不足，及时处理。SIMV波形示意图图 A/C+SIGH，即叹息模式。它是在A/C的基础上每隔100次来一次约1.5倍潮气量的深吸气，适用于长期需要机械通气的患者，也可用于胸科手术的扩肺。在扩肺时，由于要连续几次叹息，这时需要医护人员在A/C及A/C+SIGH两种通气方式间来回转换几次。叹息时由于潮气量加倍，气道压力峰值增加，故气道压力上限设定值应提高，即较叹息时的压力峰值再高1kPa，其它参数设定均与A/C相同。SPONT，即自主呼吸模式。患者通过按需活瓣持续正压气流系统进行自主呼吸。在此模式下，患者已恢复自主呼吸，此时呼吸机仅提供持续正压气流。患者呼吸时
8、的潮气量、呼吸频率、吸呼比均由患者自己控制。SPONT波形示意图如图所示。SPONT波形示意图 590呼吸机使用介绍呼吸机使用介绍 590呼吸机按键使用介绍紧急启动键紧急启动键雾化功能启动键雾化功能启动键通气模式键通气模式键报警设置键报警设置键肺功能测量键（选配肺功能测量键（选配）监测数据键监测数据键配置键配置键静音键静音键报警复位键报警复位键锁定键锁定键返回键返回键待机键待机键 590呼吸机显示介绍参数监测区位于屏幕中参数监测区位于屏幕中间靠右侧，。间靠右侧，。波形显示区在屏幕的中波形显示区在屏幕的中间靠左侧，实时显示间靠左侧，实时显示了气道压力波形和流了气道压力波形和流量波形。量波形。呼吸
9、参数设置区位于屏呼吸参数设置区位于屏幕的最低端，它显示幕的最低端，它显示了呼吸参数的设定值了呼吸参数的设定值。信息提示区位于屏幕上信息提示区位于屏幕上端。它的左部是通气端。它的左部是通气模式提示栏；中部是模式提示栏；中部是报警信息提示栏报警信息提示栏 报警设置介绍显示屏右方的显示屏右方的 报警键，即可报警键，即可进入到进入到“报警设置报警设置”菜单菜单MV：分钟通气量上、下限（单：分钟通气量上、下限（单位：升）位：升）Paw：气道压力上、下限（单位：气道压力上、下限（单位：0.1KPa）VTE：呼气潮气量上限（单位：呼气潮气量上限（单位：升）升）fspont：自主呼吸频率（次：自主呼吸频率（次
10、/分钟）分钟）Tapnea：窒息时间（单位：秒）：窒息时间（单位：秒）FiO2：氧浓度上、下限：氧浓度上、下限报警音量：报警音量：5个级别，依次为个级别，依次为20%、40%、60%、80%、100%。肺功能测量介绍按压肺功能测量键进入按压肺功能测量键进入“肺肺功能测量功能测量”菜单菜单此菜单中，包括此菜单中，包括“静态顺应静态顺应性性”、“气道阻力气道阻力”、“自自动动PEEP”三项测量三项测量 监测数据介绍按按 监测数据键，进入监测数据键，进入“监监测数据测数据”菜单，在此菜单菜单，在此菜单中显示了八种数据的监测中显示了八种数据的监测值：值：呼气潮气量、自主呼吸分呼气潮气量、自主呼吸分钟通
11、气量、呼吸频率、自钟通气量、呼吸频率、自主呼吸频率、吸呼比、平主呼吸频率、吸呼比、平台压、峰压、顺应性监测台压、峰压、顺应性监测功能。功能。系统配置介绍系统配置介绍按下面板显示屏下方的配置按下面板显示屏下方的配置 键，即可进入到键，即可进入到“配置配置”菜菜单单语言、单位、时间日期、波语言、单位、时间日期、波形方式、触发方式、轨迹线形方式、触发方式、轨迹线、运行时间、运行时间 紧急启动介绍，通过按压“紧急启动键，进入紧急启动页面，在启动之前，务必检查预设潮气量是否与患者体重情况相符，以免过度通气，造成患者气压伤。另外，也可以调整一些基本参数及报警限制，这样就可以避免患者受到伤害 呼吸参数设置介
12、绍呼吸参数设置介绍在主界面下，旋转穿梭旋在主界面下，旋转穿梭旋钮，直至钮，直至【VT】项按钮颜项按钮颜色变浅，按压穿梭旋钮，色变浅，按压穿梭旋钮，【VT】项按钮中间凹陷并项按钮中间凹陷并显示白色，此时旋转穿梭显示白色，此时旋转穿梭旋钮便可以改变该项的数旋钮便可以改变该项的数值。达到预设的值时，按值。达到预设的值时，按压穿梭旋钮确定即可。压穿梭旋钮确定即可。系统校验介绍系统校验介绍应使机器处于应使机器处于“待待机机”状态，然后按下状态，然后按下功能键功能键 进入进入“配置配置”菜菜单，选中并确认单，选中并确认【校验校验】即可进入即可进入“校验校验”菜菜单单 操作前的检查操作前的检查 确保：确保：
13、设备完好无损。所有部件连接正确。所需的应急设备已备妥，且状况良好。把电源线连接到墙壁电源插座上。检查项目 电源故障报警测试电源故障报警测试 打开电源开关，呼吸机通电，自检后进入A/C通气模式界面。待机器运行5分钟后，拔下电源线。确保有电源故障报警发生。重新连上电源线。确保报警已消除 检查项目 报警测试报警测试 高压报警测试 设置潮气量为500，在报警设置中将压力报警上限设为最小20，按下standby键后开始通气，用手挤压呼吸袋使管路内压力升高，当压力高于20时，呼吸机产生高压报警，并切换为呼气相，说明高压报警和呼气相切换正常。持续压力报警测试 在产生高压报警后，在此条件下继续挤压呼吸袋，当超
14、过15s一直有高压报警时，则产生持续压力高报警。低分钟通气量报警测试 在报警设置中将分钟通气量报警上限设为0.6，潮气量设为500，则出现分钟通气量过低报警。检查项目 低氧浓度报警测试 在报警设置中将氧浓度报警下限设为50，而呼吸机设置为用空气工作，即氧浓度为21，20s后则产生低氧浓度报警。呼吸系统完整性报警测试 在通气工作状态下，将呼吸袋取下，在三个呼吸周期过后，产生管路脱落或泄漏报警。窒息报警测试 呼吸模式设为SPONT（自主呼吸），超过窒息报警的时间设置值后无触发时，确保有窒息报警，并且呼吸机自动切换到备份A/C模式。检查项目 呼吸机功能测试呼吸机功能测试1、电源、气源的连接2、标准状
15、态检查3、检查潮气量4、触发压力功能检查5、SIMV功能检查6、Sigh功能检查7、SPONT功能检查 检查项目 电源、气源的连接 先检查电源和气源是否能够满足呼吸机正先检查电源和气源是否能够满足呼吸机正常工作的要求，再检查连接方式是否正确常工作的要求，再检查连接方式是否正确，以及连接的电缆、插头、插座和输气管，以及连接的电缆、插头、插座和输气管路是否满足电气安全要求。路是否满足电气安全要求。检查项目 标准状态检查打开电源及气源开关，呼吸机在标准工作状态。打开电源及气源开关，呼吸机在标准工作状态。呼吸模式：呼吸模式：A/C；呼吸频率：呼吸频率：20次次/分；分；吸气时间：吸气时间：1s；屏气时
16、间：屏气时间：0s；潮气量：潮气量：400mL；压力上限：压力上限：4kPa；压力下限：压力下限：0.5kPa；呼气末正压呼气末正压PEEP：0kPa；氧浓度：氧浓度：21%；触发灵敏度：触发灵敏度：-0.3kPa；气源额定工作压力：气源额定工作压力：0.4Mpa；检查项目 检查潮气量 开机工作后，连接模拟肺，待潮气量输出稳定后，观察显示屏监测区中潮气量显示，此处潮气量显示的数值应符合误差要求。检查项目 触发压力功能检查 将触发压力设置在-0.1KPa，戴上面罩轻轻吸气，当气道压力略低于此设定值时，吸气开始，同时，显示屏信息栏中有触发标志闪烁。检查项目 SIMV功能检查 将通气模式设定为SIMV，改变呼吸频率，1分钟后观察“总计呼吸频率”，读数应为此设定值。检查项目 Sigh功能检查 先按标准状态通气，记录下此时的潮气量值。然后将通气模式设定为A/C+SIGH，将压力上限设为最大，观察模拟肺的膨胀程度和气道压力峰值，从设置后的第二次呼吸开始，模拟肺将出现一次至少1.5倍潮气量的叹息，在此状态下每隔100次叹息一次。检查项目 SPONT功能检查 将通气模式设定为SPONT，触发压力设定为
