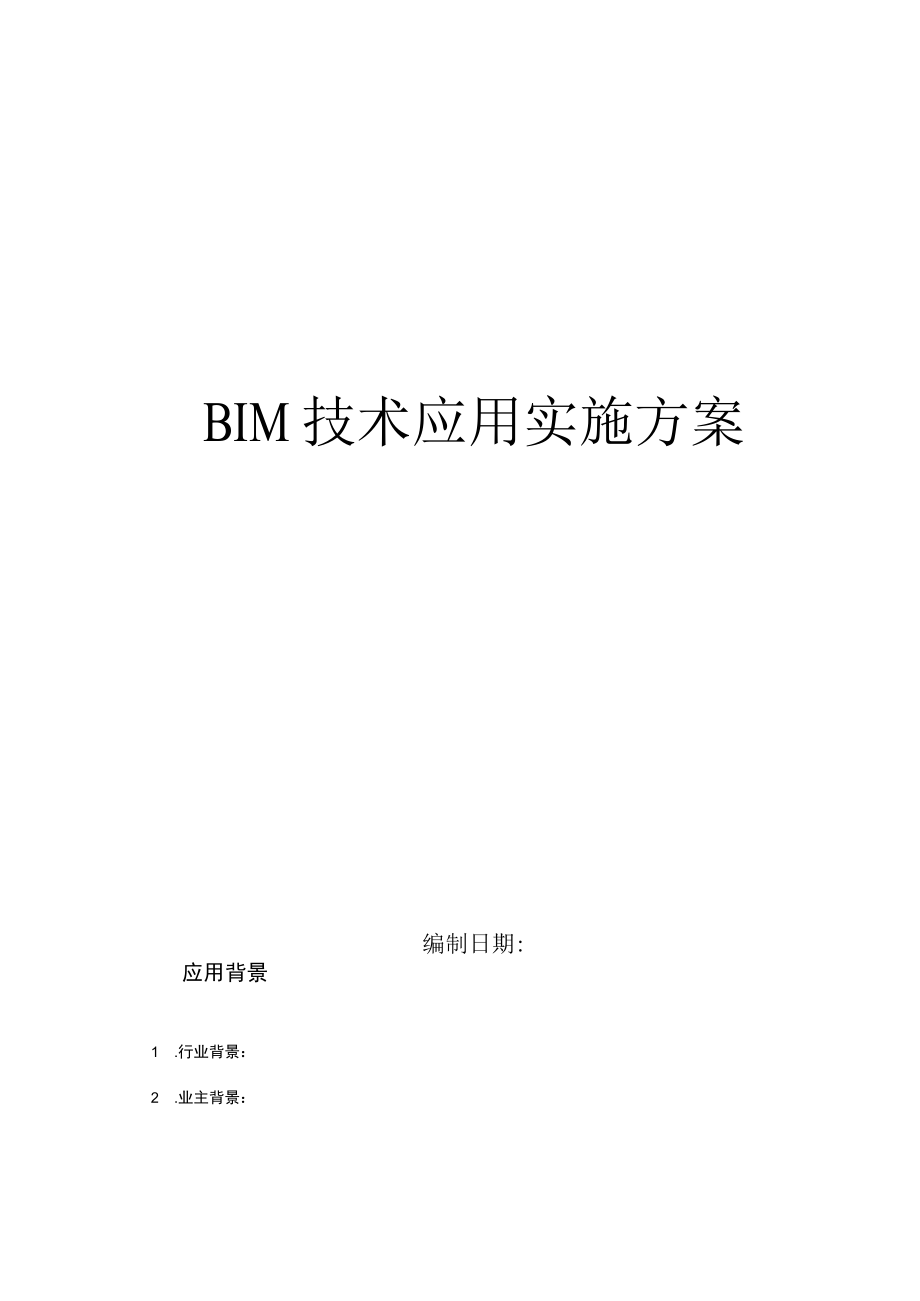

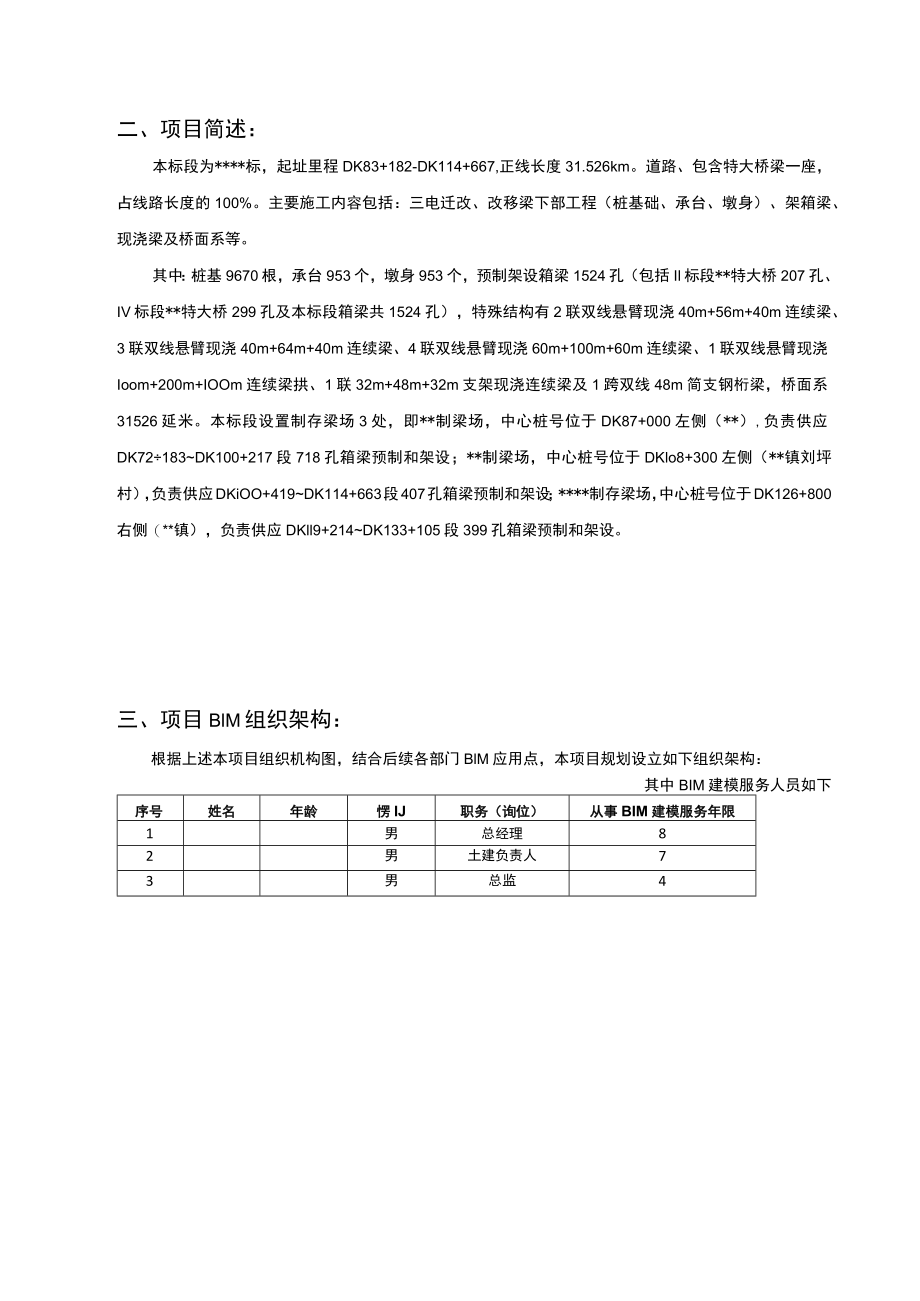

1、BIM技术应用实施方案编制日期:应用背景1 .行业背景：2 .业主背景：二、项目简述：本标段为*标，起址里程DK83+182-DK114+667,正线长度31.526km。道路、包含特大桥梁一座，占线路长度的100%。主要施工内容包括：三电迁改、改移梁下部工程（桩基础、承台、墩身）、架箱梁、现浇梁及桥面系等。其中：桩基9670根，承台953个，墩身953个，预制架设箱梁1524孔（包括Il标段*特大桥207孔、IV标段*特大桥299孔及本标段箱梁共1524孔），特殊结构有2联双线悬臂现浇40m+56m+40m连续梁、3联双线悬臂现浇40m+64m+40m连续梁、4联双线悬臂现浇60m+100m
2、+60m连续梁、1联双线悬臂现浇Ioom+200m+IOOm连续梁拱、1联32m+48m+32m支架现浇连续梁及1跨双线48m简支钢桁梁，桥面系31526延米。本标段设置制存梁场3处，即*制梁场，中心桩号位于DK87+000左侧（*）,负责供应DK72183DK100+217段718孔箱梁预制和架设；*制梁场，中心桩号位于DKlo8+300左侧（*镇刘坪村），负责供应DKiOO+419DK114+663段407孔箱梁预制和架设；*制存梁场，中心桩号位于DK126+800右侧（*镇），负责供应DKll9+214DK133+105段399孔箱梁预制和架设。三、项目BlM组织架构：根据上述本项目组织
3、机构图，结合后续各部门BlM应用点，本项目规划设立如下组织架构：其中BIM建模服务人员如下序号姓名年龄愣IJ职务（询位）从事BIM建模服务年限1男总经理82男土建负责人73男总监44男BIM工程师35男BIM工程师36女BIM工程师37女BIM工程师38男BIM工程师29男BIM工程师2其中BIM5D实施支持团队如下：序号姓名联系方式职务（岗位）从事BIM实施服务年限12344526271四、软硬件配置推荐4.1 BIM软件配置：软件名称简述备7Revit专业的三维建模软件，主要功能为为模型建设，在本项目中搭设的模型包括：桥梁结构模型、钢筋模型、地形路基模型、施工场地模型、支架模型，Navis
4、works模型查阅、渲染工具，根据需要浏览本项目模型并可进行模型渲染BIM5D基于BIM的施工项目管理工具，并以模型为载体，关联施工过程中的进度、合同、成本、质量、安全、图纸、物料等信息，从而为项目的进度、质量、安全，物资等的管控提供数据支持，帮助进行精细化管理4.2 硬件配置推荐：本项目工程长度达31.2公里，模型构建中含全工程钢筋模型，数据体量巨大，数据运行对硬件要求很高，建议各应用部门至少按常规级推荐配置电脑，同时本项目至少配置一台高配电脑做数据汇总。推荐配置（性能优先）4.2.1 常规硬件配置方案推荐系统方案操作系统最低配置通用配置（入门级配置）（平衡价格和性能）MicrosoftWi
5、ndows7SPl64位:Windows7企业版、旗舰版、专业版MicrosoftWindows864位：Windows8企业版、专业版MicrosoftWindows8.164位:Windows8.1企业版、专业版CPU15-45903.3GHz+17-47703.4GHz+E3-124V33.4GHz+内存16GB32GB64GB硬盘显卡指标500GB（7200转）1366*768DirectX11ShaderModel4ITB（7200转）1680*1050DirectX11ShaderModel4ITB（7200转）1920*1200DirectX11ShaderModel4显卡型号（
6、供参考）AMDR7250NvidiaGTX650AMDR7260NvidiaGTX750AMDR9270NvidiaGTX760NVIDIAQuadro系列4.2.2高端硬件配置方案系统方案业内领先3年内业内领先操作系统MicrosoftWindows7SPl64位：Windows7企业版、旗舰版、专业版MicrosoftWindows864位：Windows8企业版、专业版MicrosoftWindows8.164位:Windows8.1企业版、专业版硬件型号DellPrecisionT7610系歹IJCPU英特尔至强E5-2637v2（4核HT,3.5GHzTurbo,15MB）英特尔至强
7、E52687Wv2（8核HT3.4GHzTurbo,25MB）内存16GB（2*8GB）32GB（4*8GB）硬盘2TB（7200转）2TB（7200转）显卡指标NVIDIAQuadroK4000NVIDIAQuadroK5000显示器戴尔TMUItraSharpU2412M24英寸宽屏LED背光显示器五、项目应用计划概述5.1 项目实施流程图5.2 BIM应用里程碑计划关键里程碑工作列项预计时间备注一、前期准备实施方案策划确定2016.03.05初稿项目启动会项目BlM组织架构确认软硬件配置项目启动会二、建模阶段建模培训2016.03.07详细计划结合图纸与进度计划模型建设模型验收交付三、软
8、件应用BIM5D应用计划软件安装部署、培训模型导入，数据关联项目实际应用软件问题技术支持，问题修改四、项目验收BIM项目验收六、ReVit建模阶段BlM6.1 建模工作内容确认建模阶段工作内容1桥梁结构建模2钢筋建模3地形、路基建模4施工场地建模5模型支架建模6模型施工信息添加6.2 建模精度确认序号建模服务模型精度成果1桥梁结构含桥梁结构各部分三维模型2钢筋按梁、墩的类型配筋三维模型3地形、路基1、地形需提供地形图。2、路基三维模型4施工场地施工场地临建设施，梁场详细建模三维模型5模板支架一处模板支架结构三维模型6模型施工信息添加根据实际要求添加相关施工信息七、BIM5D应用方案7.1BIM
9、5D软件应用规划表BIM5D应用规划1、软件培训1、软件交付及在实际运行环境的安装、调试2、软件功能培训：5D软件培训包括基础数据、模型管理、技术应用、商务应用、碰撞检查3、三端一云交付4、操作答疑5、项目案例操作2、技术支持1、工程基础数据构造支持2、远程反馈处理3、现场软件技术支持4、客户反馈确认3、软件支持1、软件应用日常答疑2、过程需求收集3、需求反馈4、功能研发5、客户需求确认4、版本更新1、上门（远程）版本更新2、新功能交底3、新功能确认4、新版本稳定性反馈处理5、老工程升级处理5、其他要求技术支持1、甲方展示PPT制作支持2、奖项申报支持3、项目宣传宣讲会支持4、其他7.2BlM
10、5D应用内容本项目BlM应用以各部门子公司为单位，建议在各部门抽调人员组成BlM应用小组,负责BIM技术与本部门工作内容的结合。根据调研分析结果,各部门除基础应用外，应用偏向内容如下：1、工程部1.1工序模拟利用BIM5D软件进行重点部位施工工艺模拟，比如现浇100m+200m+100m连续拱梁施工模拟，按照基础施工墩身施工-0#块及拱座施工节段悬臂施工T边跨现浇段施工T边跨合龙段施工T中跨合龙段施工T钢管拱制作一钢管拱拼装一钢管拱转体施工一管内混凝土灌注T吊杆安装的顺序，形象展示进度过程。1.2工程量快速提取利用BIM5D软件快速提前构件工程量，包含钢筋、混凝土等信息，可以按照任意的时间、部
11、位或者单构件快速提取工程量。1.3进度跟踪利用BIM5D软件手机端后续开发功能，可记录跟踪每个构件的进度状态，比如未开始、进行中、已完成。当构件施工状态处于进行中时，可进行详细状态记录，比如桩基钢筋绑扎、模板支护、混凝土浇筑、养护等状态。1.4形象进度查看，进度计划跟踪和模利用BIM5D平台，讲进度计划与三维模型挂接，对施工进度计划进行编制和实时跟踪，进行施工模拟，分析计划安排的合理性；分析任务计划与实际完成的对比。通过对计划的跟踪，可得出项目的整体形象进度，方便查看项目整体完工情况，得出未开始，进行中和完工部位的比例。1.5检测状态跟踪利用BIM5D平台手机端利用BIM5D软件手机端后续开发
12、功能，可可记录跟踪每个构件的检测状态，比如未检测、已检测，并可以进行统计分析C1 .6拌和站物料管控利用材料管理系统（待定方案）进行4个拌和站的材料管理和控制，将现场材料情况通过客户端录 入系统，项目部可实时监控拌和站的材料消耗情况, 库存材料能否满足供应需求 等，减少沟通障碍。桩基检测状态跟踪图元列表位置信息2、物资部2 .1物资需求计划利用进度计划与三维模型检测状态统计图ZHJ-1ZHJ-1ZHJ-2ZHJ-2直接提取任意时间端的工编制物资需求计划提供最挂接，可程量，对 直接的数据参考，减少编制计划时工程量计算复杂、和时间难以结合的麻烦。2.2计划物资消耗与实际物资消耗的对比分析备案1：将
13、物资需求计划导出excel表格，并在excel当中填写实际消耗量情况，对比计划与实际的差别。备案2:在BIM5D软件开放实际消耗录入功能，在BIM5D软件当中进行计划与实际消耗量的对比分析。3、安质部3 .1质量问题跟踪利用印M5D手机移动端质量问题跟踪功能，直接采集质量问题数据（拍照、文字、录音）等，生产质量修改单，通过云端传至相关责任人，责任人整改后，检查关闭。简单快速便捷。4 .2安全问题跟踪利用印M5D手机移动端质量问题跟踪功能，直接采集安全问题数据（拍照、文字、录音）等，生产安全通知单，通过云端传至相关责任人，责任人整改后，检查关闭。简单快速便捷。4、计划合同部5 .1资金需求计划利用BIM5D将进度计划、成本和三维模型挂接，可通过施工模拟得出某一时间端内的计划资金消耗情况，给资金需求计划的编制提供直接有力的数据支撑C5.2 清单工程量将外部execl清单修改为一定格式，导入BIM5D软件，并将清单与模型逐条挂接，可直接得出模型的清单工程量。5.3 实际完成产值利用印M5D软件进度计划、成本信息和三维模型挂接，通过对进度的跟踪和管理,可直接得出实际完工部位产值，未完工部位产值，方便快速高效。5.4 成本分析对比备案1：将资金需求计划从BIM5D平台中导出为excel,在excel中填写实际资金消耗情况，进行成本分析对比。
