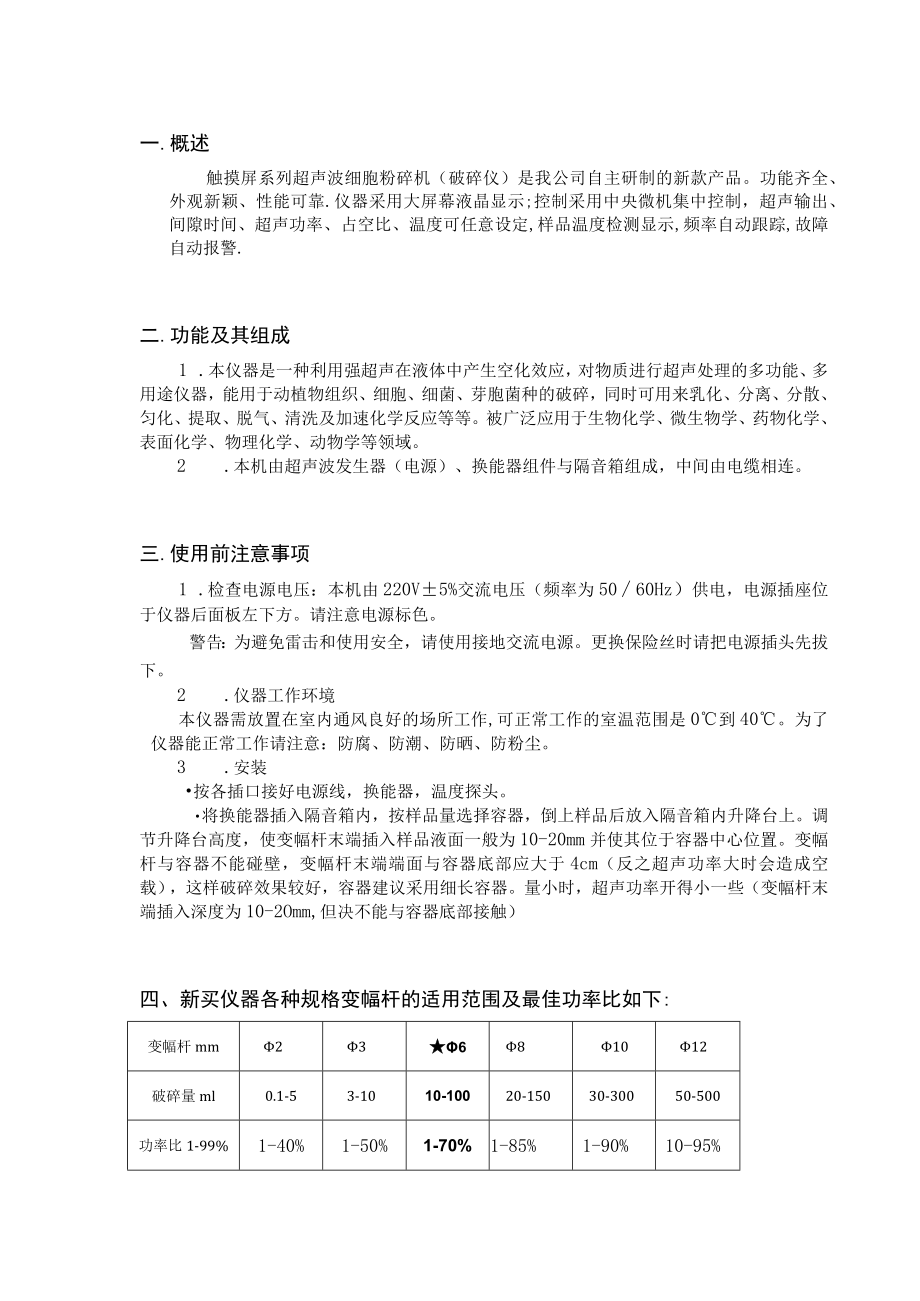

1、一.概述触摸屏系列超声波细胞粉碎机（破碎仪）是我公司自主研制的新款产品。功能齐全、外观新颖、性能可靠.仪器采用大屏幕液晶显示;控制采用中央微机集中控制，超声输出、间隙时间、超声功率、占空比、温度可任意设定,样品温度检测显示,频率自动跟踪,故障自动报警.二.功能及其组成1 .本仪器是一种利用强超声在液体中产生空化效应，对物质进行超声处理的多功能、多用途仪器，能用于动植物组织、细胞、细菌、芽胞菌种的破碎，同时可用来乳化、分离、分散、匀化、提取、脱气、清洗及加速化学反应等等。被广泛应用于生物化学、微生物学、药物化学、表面化学、物理化学、动物学等领域。2 .本机由超声波发生器（电源）、换能器组件与隔音
2、箱组成，中间由电缆相连。三.使用前注意事项1 .检查电源电压：本机由220V5%交流电压（频率为5060Hz）供电，电源插座位于仪器后面板左下方。请注意电源标色。警告：为避免雷击和使用安全，请使用接地交流电源。更换保险丝时请把电源插头先拔下。2 .仪器工作环境本仪器需放置在室内通风良好的场所工作,可正常工作的室温范围是0到40。为了仪器能正常工作请注意：防腐、防潮、防晒、防粉尘。3 .安装按各插口接好电源线，换能器，温度探头。将换能器插入隔音箱内，按样品量选择容器，倒上样品后放入隔音箱内升降台上。调节升降台高度，使变幅杆末端插入样品液面一般为10-20mm并使其位于容器中心位置。变幅杆与容器不

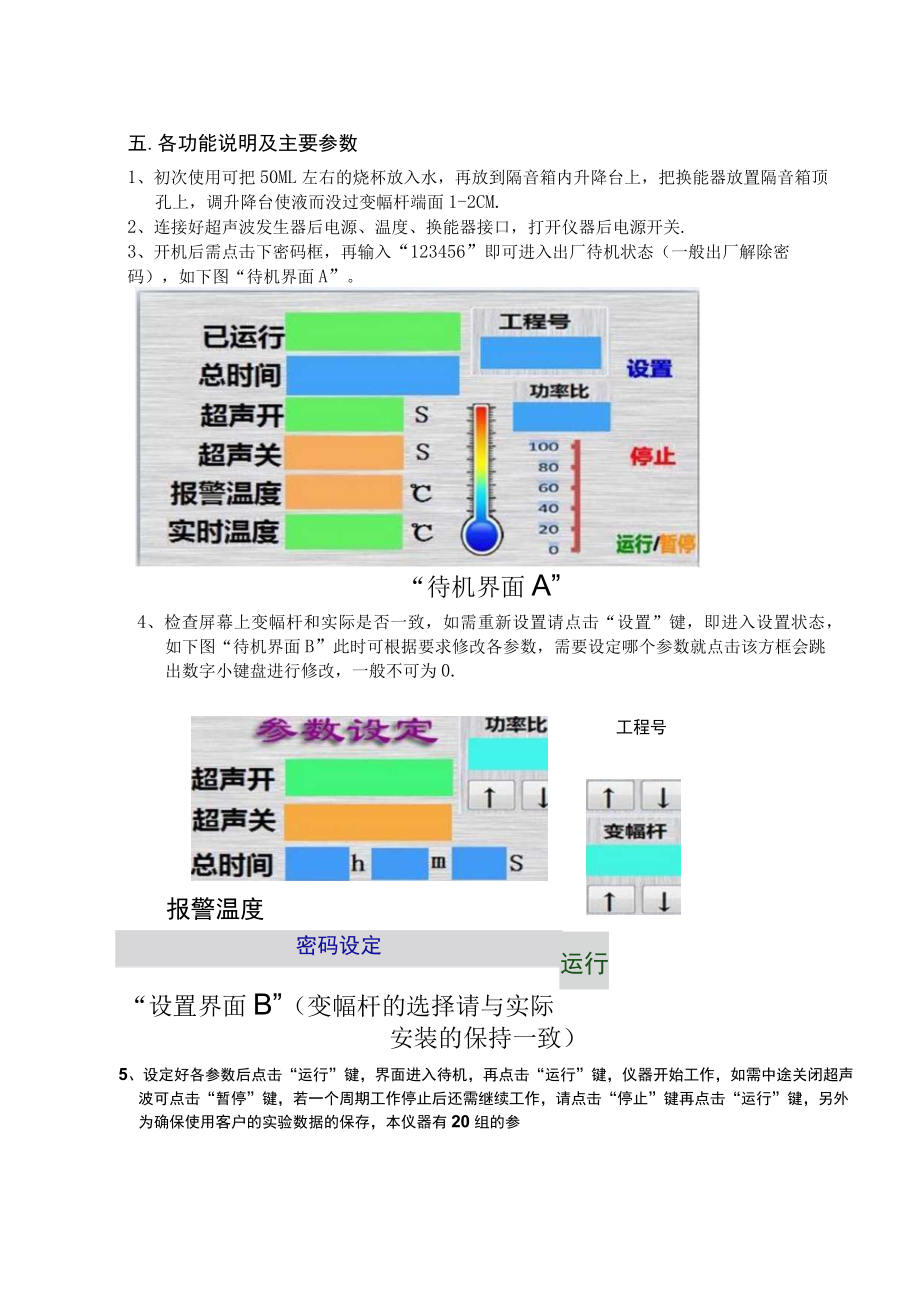

3、能碰壁，变幅杆末端端面与容器底部应大于4cm（反之超声功率大时会造成空载），这样破碎效果较好，容器建议采用细长容器。量小时，超声功率开得小一些（变幅杆末端插入深度为10-2Omm,但决不能与容器底部接触）四、新买仪器各种规格变幅杆的适用范围及最佳功率比如下:变幅杆mm23681012破碎量ml0.1-53-1010-10020-15030-30050-500功率比1-99%1-40%1-50%1-70%1-85%1-90%10-95%五.各功能说明及主要参数1、初次使用可把50ML左右的烧杯放入水，再放到隔音箱内升降台上，把换能器放置隔音箱顶孔上，调升降台使液而没过变幅杆端面1-2CM.2、连
4、接好超声波发生器后电源、温度、换能器接口，打开仪器后电源开关.3、开机后需点击下密码框，再输入“123456”即可进入出厂待机状态（一般出厂解除密码），如下图“待机界面A”。“待机界面A”4、检查屏幕上变幅杆和实际是否一致，如需重新设置请点击“设置”键，即进入设置状态，如下图“待机界面B”此时可根据要求修改各参数，需要设定哪个参数就点击该方框会跳出数字小键盘进行修改，一般不可为0.报警温度工程号运行密码设定“设置界面B”（变幅杆的选择请与实际安装的保持一致）5、设定好各参数后点击“运行”键，界面进入待机，再点击“运行”键，仪器开始工作，如需中途关闭超声波可点击“暂停”键，若一个周期工作停止后还

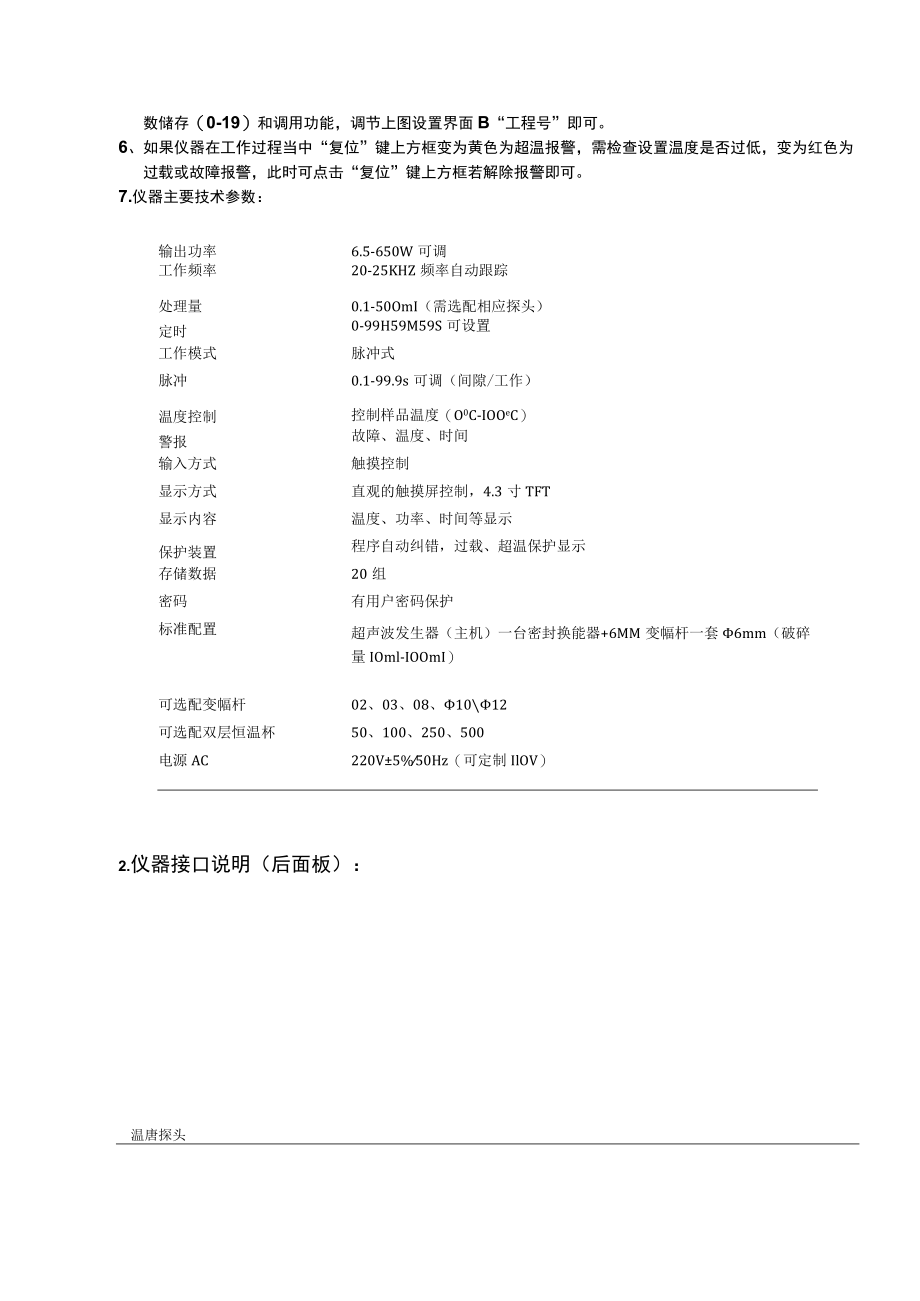

5、需继续工作，请点击“停止”键再点击“运行”键，另外为确保使用客户的实验数据的保存，本仪器有20组的参数储存（0-19）和调用功能，调节上图设置界面B“工程号”即可。6、如果仪器在工作过程当中“复位”键上方框变为黄色为超温报警，需检查设置温度是否过低，变为红色为过载或故障报警，此时可点击“复位”键上方框若解除报警即可。7.仪器主要技术参数：输出功率6.5-650W可调工作频率20-25KHZ频率自动跟踪处理量0.1-50OmI（需选配相应探头）定时0-99H59M59S可设置工作模式脉冲式脉冲0.1-99.9s可调（间隙/工作）温度控制控制样品温度（O0C-IOOeC）警报故障、温度、时间输入方
6、式触摸控制显示方式直观的触摸屏控制，4.3寸TFT显示内容温度、功率、时间等显示保护装置程序自动纠错，过载、超温保护显示存储数据20组密码有用户密码保护标准配置超声波发生器（主机）一台密封换能器+6MM变幅杆一套6mm（破碎量IOml-IOOmI）可选配变幅杆02、03、08、1012可选配双层恒温杯50、100、250、500电源AC220V5%50Hz（可定制IlOV）2.仪器接口说明（后面板）：温唐探头六.使用指南注意事项1、温度保护设置点必须比室温或样品温度高1-3C以上。2、严禁在变幅杆未插入液体内（空载）时开机，否则会损坏仪器。3、对各种样品破碎量的多少，时间长短，功率大小，有待用
7、户根据各种不同样品特性再摸索确定，选取最佳值。4、用一定时间后变幅杆末端会被空化腐蚀而发毛，可用油石或锂刀锂平，否则会影响工作效果。5、在超声处理时，由于超声波在液体中起空化效应，使液体温度会很快升高，用户对各种细胞的温度要多加注意。建议采用短时间（每次不超过5秒）的多次破碎，同时可外加低温冷却。（建议超声工作1-4秒，间隙2-8秒的方式工作）警告：在工作过程中，更换变幅杆必须先关电源，重新开机后请重新选择变幅杆规格，否则有可能造成变幅杆损坏。友情提示：大实践表明:短时间的多次工作,工作时间1-3秒,间隙时间2F秒,比连续长时间工作的效果要好。为防止液体发热,可设定较长的间隙时间。另外,不间断
8、长时间工作容易形成空载,缩短仪器的使用寿命。建议新买的仪器在使用06时最大输出功率不要超过80%。仪器后变幅杆开关的使用（一般出厂新的仪器需同实际安装变幅杆一致即可）变幅杆在使用很长时间后，出现蜂窝状时，应用锂刀锂平，此时如不能正常发超声波，可转换仪器后面板的变幅杆选择开关，直至超声波正常发波为止。当刚开机不能发波（电压不稳或外界干扰）可转换仪器后面板的变幅杆选择开关，直至超声波正常发波为止。七、变幅杆的拆装如下图三:将换能器主件放在有软物体（如毛巾等）的凳子上，将小扳手安放在变幅杆扳手孔内，再将大扳手安放在换能器的扳手孔内，安放大、小扳手时，必须朝左朝右。人面向变幅杆，左手拿大扳手，右手拿小
9、扳手，双手同时用力往下拧至紧（必须拧紧）。面向变幅杆，左手拿小扳手，右手拿大扳手，双手同时用力往下拧至松。换变幅杆时，如MlO螺丝带在变幅杆上，用手将螺丝拧出，然后将所需带螺丝拧在换能器上，必须拧紧，如发现螺丝在变幅杆上用专用内六角扳手不能拧动时，可将螺丝在木质材料上轻轻地蹬几下即可拧动。八、以下举例说明部分样品的实验数据（6变幅杆供参考）实验内容超声时间S间隙时间S总时间（分）功率（%）容器（ML）破碎率（）梅青螺旋体1.521020302090以上葡萄球菌1.521025302090以上老鼠坐骨神经231015302092以上老鼠肝脏23515453095以上肝脏细胞酸提取23510503095以上大肠杆菌231015505093以上绿脓杆菌23510605092以上九、开箱清单1、超声波发生器1台2、振动系统（换能器组件+6MM）1套3、隔音箱（另外包装）1只4、升降托盘（在隔音箱内）1只5、电源线1根6、备用保险丝（电源线袋内）2只7、使用说明书1份8、保修卡（含合格证）1份9、温度探头（电源线袋内）1只
