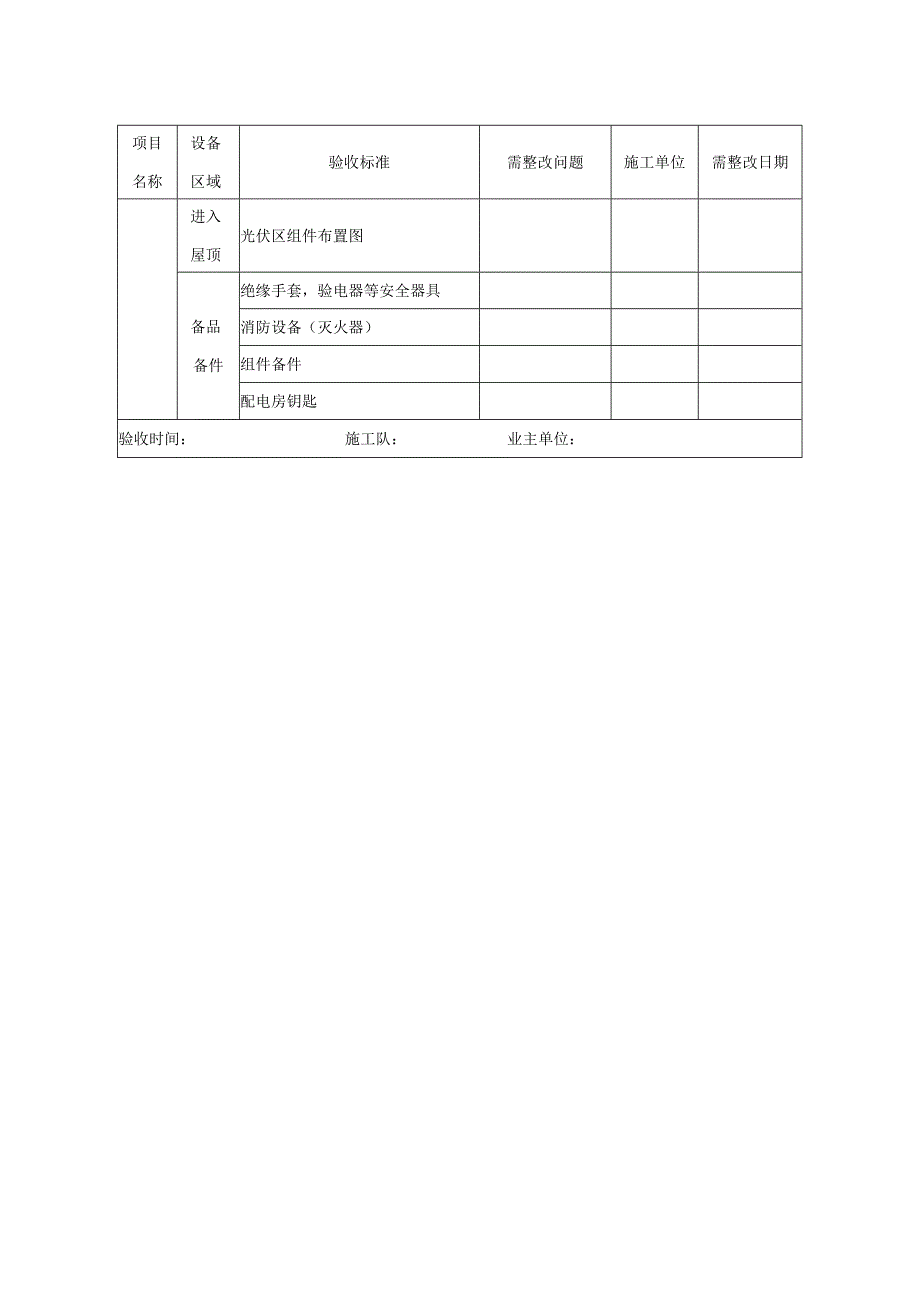

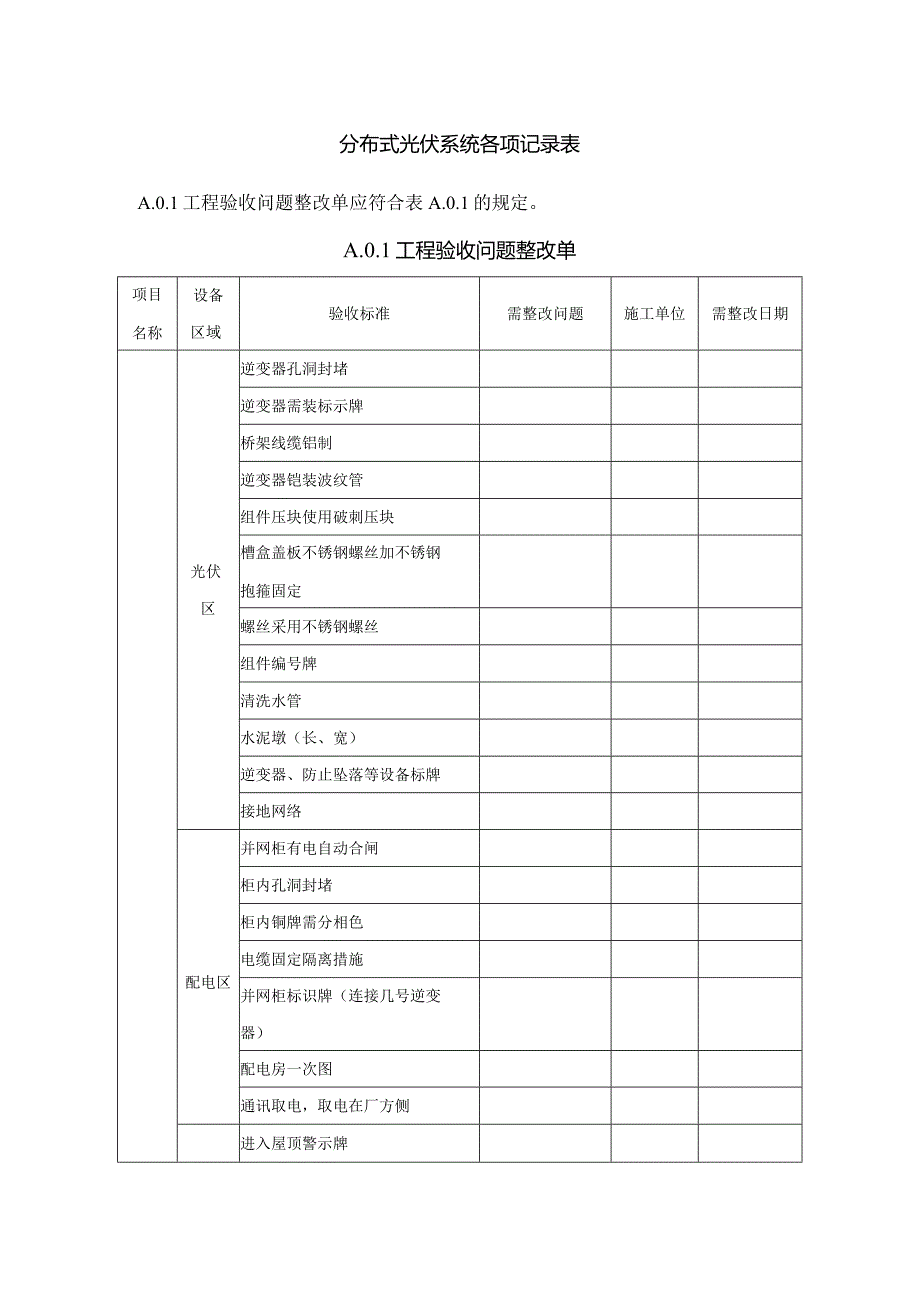

1、分布式光伏系统各项记录表A.0.1工程验收问题整改单应符合表A.0.1的规定。A.0.1工程验收问题整改单项目名称设备区域验收标准需整改问题施工单位需整改日期光伏区逆变器孔洞封堵逆变器需装标示牌桥架线缆铝制逆变器铠装波纹管组件压块使用破刺压块槽盒盖板不锈钢螺丝加不锈钢抱箍固定螺丝采用不锈钢螺丝组件编号牌清洗水管水泥墩（长、宽）逆变器、防止坠落等设备标牌接地网络配电区并网柜有电自动合闸柜内孔洞封堵柜内铜牌需分相色电缆固定隔离措施并网柜标识牌（连接几号逆变器）配电房一次图通讯取电，取电在厂方侧进入屋顶警示牌项目名称设备区域验收标准需整改问题施工单位需整改日期进入屋顶光伏区组件布置图备品备件绝缘手套

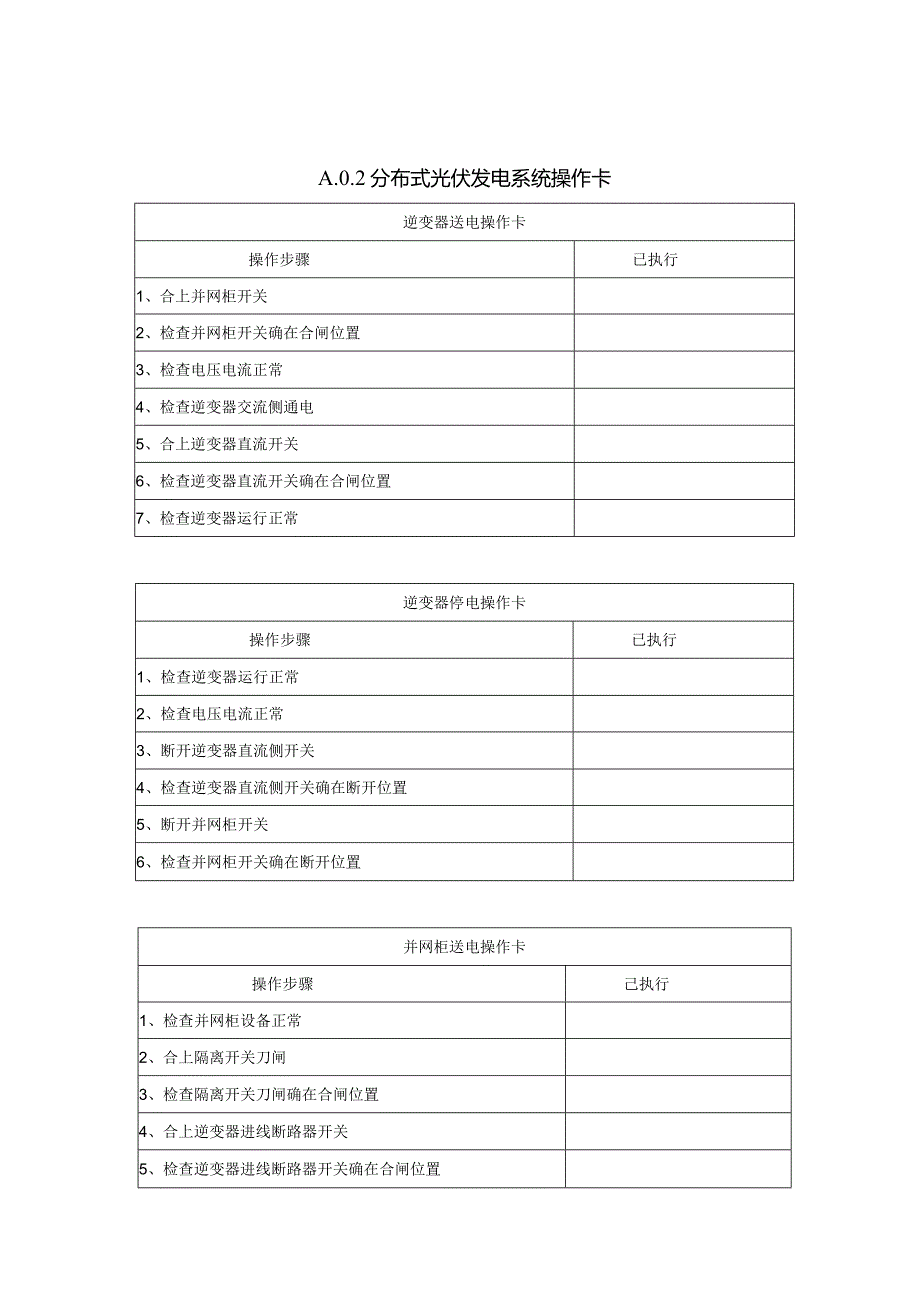

2、，验电器等安全器具消防设备（灭火器）组件备件配电房钥匙验收时间：施工队：业主单位：A.0.2分布式光伏发电系统操作卡逆变器送电操作卡操作步骤已执行1、合上并网柜开关2、检查并网柜开关确在合闸位置3、检查电压电流正常4、检查逆变器交流侧通电5、合上逆变器直流开关6、检查逆变器直流开关确在合闸位置7、检查逆变器运行正常逆变器停电操作卡操作步骤已执行1、检查逆变器运行正常2、检查电压电流正常3、断开逆变器直流侧开关4、检查逆变器直流侧开关确在断开位置5、断开并网柜开关6、检查并网柜开关确在断开位置并网柜送电操作卡操作步骤己执行1、检查并网柜设备正常2、合上隔离开关刀闸3、检查隔离开关刀闸确在合闸位置
3、4、合上逆变器进线断路器开关5、检查逆变器进线断路器开关确在合闸位置并网柜送电操作卡6、合上框架断路器开关7、检查框架断路器开关确在合闸位置8、检查电压电流正常并网柜停电操作卡操作步骤已执行1、检查并网柜设备正常2、检查电压电流正常3、断开框架断路器开关4、检查框架断路器开关确在分闸位置5、断开隔离开关刀闸6、检查隔离开关刀闸确在分闸位置7、断开逆变器进线断路器开关8、检查逆变器进线断路器开关确在分闸位置A.0.3月度检修内容汇总表检修项目规范要求月度季度年度屋面屋顶周边污染源、遮挡源检查屋顶安全防护设施检查屋顶漏水通道是否堵塞屋顶彩钢瓦是否存在生锈、破损屋顶避雷装置接地电阻检测光伏组件光伏组
4、件是否破损、移动、缺失光伏组件是否积尘支架是否松动、生锈光伏组件固定处有无松动（压块、挂钩）电缆桥架有无破损、未盖严、生锈系统接地工艺是否异常汇流箱汇流箱的安装固定情况，支架及固定螺丝是否松动、生锈箱体外壳是否生锈、编号是否模糊箱体是否进水直流汇流箱保险丝是否损坏直流汇流箱进线有无电流进线处是否有松动（脱落）直流汇流箱进线电流与数显电流值对比电缆绝缘外表皮是否出现老化、开裂现象汇流箱接地连续性检测逆变器逆变器的安装固定情况，支架及固定螺丝是否松动、生锈工作面板运行显示是否正常逆变器外壳是否生锈、编号是否模糊集中式逆变器断路器是否跳闸组串式逆变器接口是否松动逆变器进线电流与数显电流值对比逆变器排
5、风口清理低压并网光伏电缆电缆绝缘电阻是否正常低压柜面板状态、指示仪表显示是否正常电能质量装置有无告警微机保护装置有无告警面板状态、指示仪表显示是否正常避雷器外观是否异常外表清洁无裂纹、无放电痕迹周边环境是否整洁，门锁是否正常其他周边设备是否正常运行，有无告警信息其他安防措施检查光伏配电房所有门锁是否完好室内卫生、消防器材及各类安全用具、绝缘工器具、钥匙、标示牌、接地线等数量、编号及放置是否符合要求，防小动物措施是否落实A.0.4分布式光伏发电系统巡视作业卡运维系统巡视日期业主单位地址运维人员运维时间一、运维项目运维项目规范要求检查结果屋面屋顶周边污染源、遮挡源检查屋顶安全防护设施检查屋顶漏水通
6、道是否堵塞屋顶彩钢瓦是否存在生锈、破损组件光伏组件是否破损、移动、缺失光伏组件是否积尘支架是否松动、生锈光伏组件固定处有无松动（压块、挂钩）电缆桥架有无破损、未盖严、生锈系统接地工艺是否异常汇流箱汇流箱的安装固定情况，支架及固定螺丝是否松动、生锈箱体外壳是否生锈、编号是否模糊箱体是否进水直流汇流箱保险丝是否损坏逆变器逆变器的安装固定情况，支架及固定螺丝是否松动、生锈工作面板运行显示是否正常逆变器外壳是否生锈、编号是否模糊集中式逆变器断路器是否跳闸组串式逆变器接口是否松动低压并网柜面板状态、指示仪表显示是否正常电能质量装置有无告警微机保护装置有无告警并网柜接线红外测温情况是否正常避雷器外观是否异
7、常其他安防措施检查光伏配电房所有门锁是否完好A.0.5分布式光伏发电系统逆变器数据抄录卡运维系统巡视日期运维人员逆变器组串电压电流总发电量#逆变器#逆变器#逆变器A.0.6分布式光伏发电系统光伏组件清洗作业卡工作地点工作时间年月日执行记录工作人员检查个人精神状态是否完好、无酒后工作现象个人安全工器具应齐全，符合要求劳动技工、民工具备工作条件监护人员具备上岗资格工作任务分工现场安全措施检查工作监护人应对清洗人员进行安全教育和监督危险点、控制措施及安全注意项（根据实际情况打勾或补充）工作人员应在监护人视野范围内，不得失去监护传递物体不得进行抛掷清洗作业中必须在指定范围或区域内工作高处作业时，应做好防滑及防跌落措施，严禁高空抛物工作人员签名工作监护人：作业完毕情况总结作业是否按计划完成：是口否口有无违章及异常现象：是口否口检查光伏组件有无清洗干净：是口否口工作完成是否清理现场：是口否口存在问题：备注A.0.7设备故障缺陷记录用户名称联系人：联系电话设备故障缺陷记录缺陷等级发现、消缺日期12345678巡视人员：巡检日期：用户签名：
