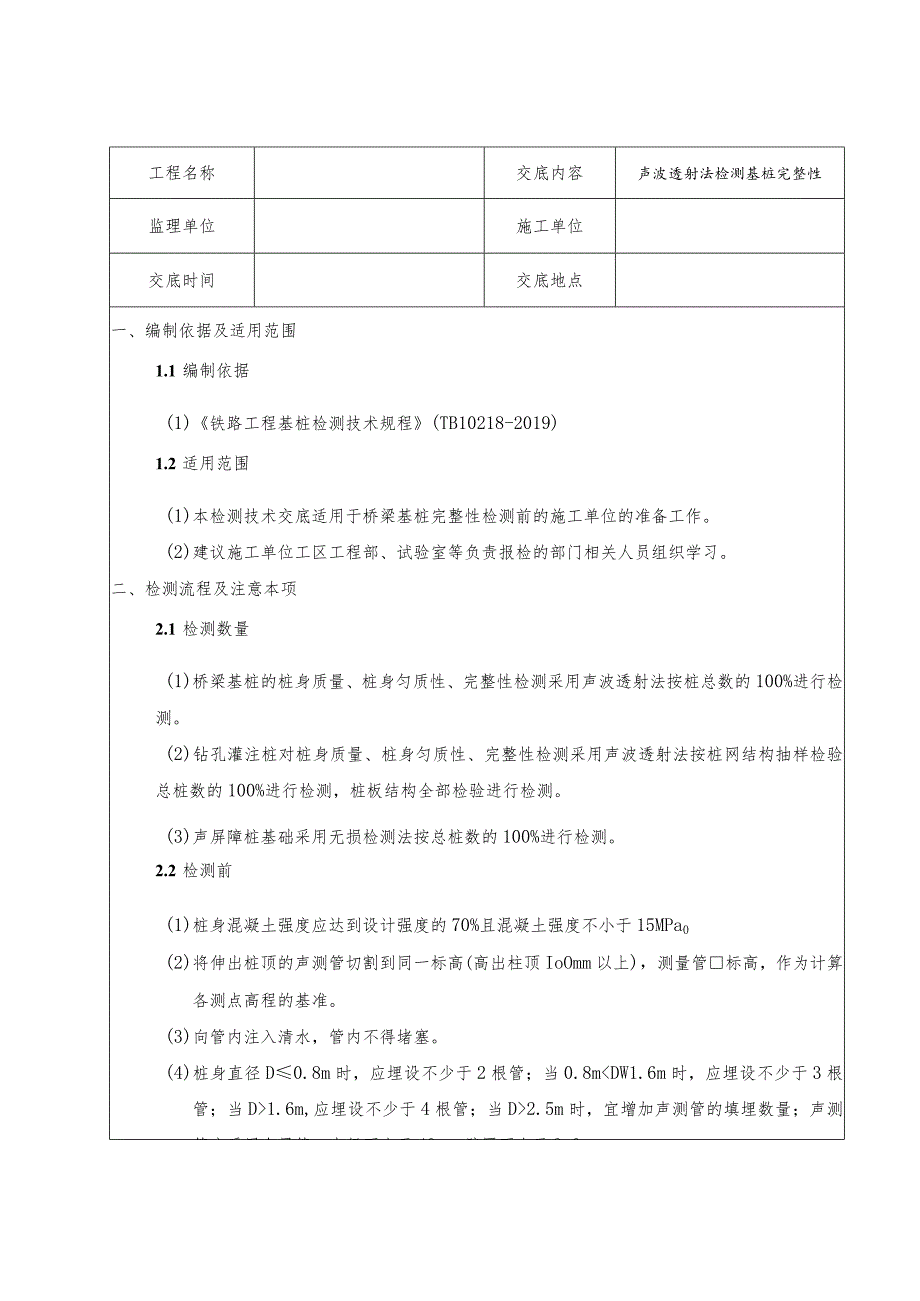

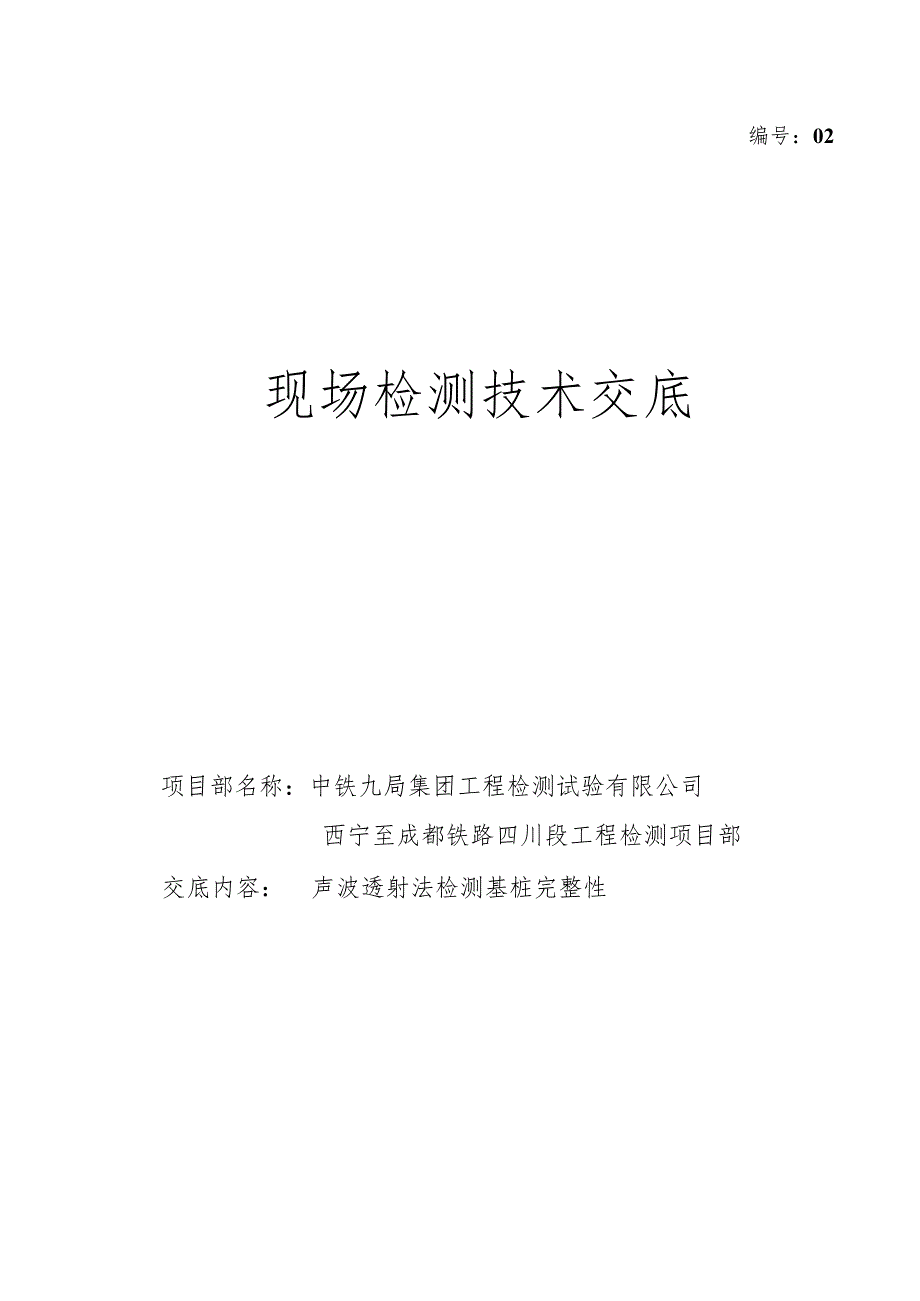

1、编号：02现场检测技术交底项目部名称：中铁九局集团工程检测试验有限公司西宁至成都铁路四川段工程检测项目部交底内容：声波透射法检测基桩完整性工程名称交底内容声波透射法检测基桩完整性监理单位施工单位交底时间交底地点一、编制依据及适用范围1.1 编制依据(1)铁路工程基桩检测技术规程(TB10218-2019)1.2 适用范围(1)本检测技术交底适用于桥梁基桩完整性检测前的施工单位的准备工作。(2)建议施工单位工区工程部、试验室等负责报检的部门相关人员组织学习。二、检测流程及注意本项2.1 检测数量(1)桥梁基桩的桩身质量、桩身匀质性、完整性检测采用声波透射法按桩总数的100%进行检测。(2)钻孔灌

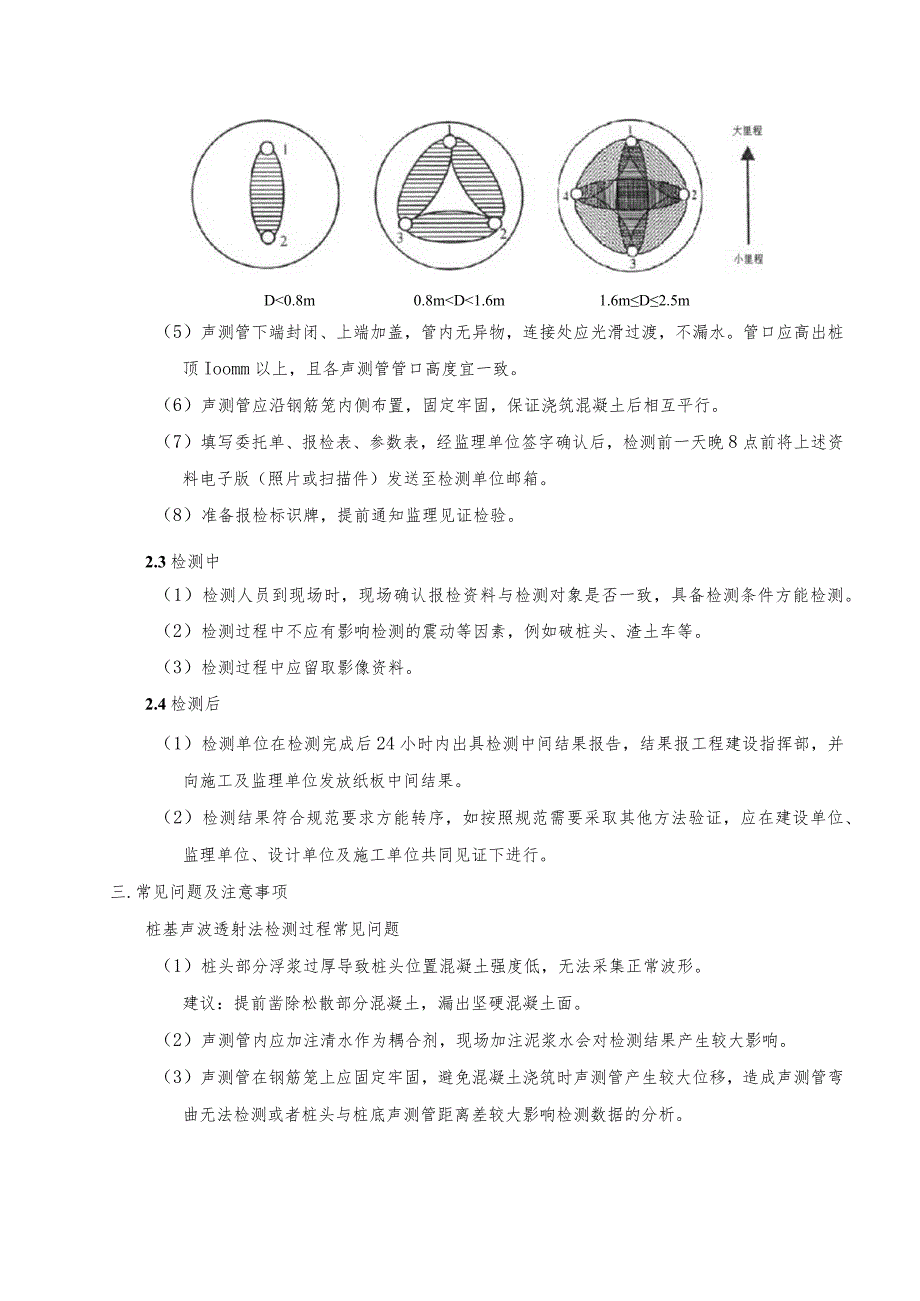

2、注桩对桩身质量、桩身匀质性、完整性检测采用声波透射法按桩网结构抽样检验总桩数的100%进行检测，桩板结构全部检验进行检测。(3)声屏障桩基础采用无损检测法按总桩数的100%进行检测。2.2 检测前(1)桩身混凝土强度应达到设计强度的70%且混凝土强度不小于15MPa0(2)将伸出桩顶的声测管切割到同一标高(高出柱顶IoOmm以上)，测量管标高，作为计算各测点高程的基准。(3)向管内注入清水，管内不得堵塞。(4)桩身直径D0.8m时，应埋设不少于2根管；当0.8m1.6m,应埋设不少于4根管；当D2.5m时，宜增加声测管的填埋数量；声测管应采用金属管，内径不小于40mm,壁厚不小于3.0mm。图
3、1声测管布置位置及数量位置示意图D0.8m0.8mD1.6m1.6mD2.5m（5）声测管下端封闭、上端加盖，管内无异物，连接处应光滑过渡，不漏水。管口应高出桩顶Ioomm以上，且各声测管管口高度宜一致。（6）声测管应沿钢筋笼内侧布置，固定牢固，保证浇筑混凝土后相互平行。（7）填写委托单、报检表、参数表，经监理单位签字确认后，检测前一天晚8点前将上述资料电子版（照片或扫描件）发送至检测单位邮箱。（8）准备报检标识牌，提前通知监理见证检验。2.3检测中（1）检测人员到现场时，现场确认报检资料与检测对象是否一致，具备检测条件方能检测。（2）检测过程中不应有影响检测的震动等因素，例如破桩头、渣土车等
4、。（3）检测过程中应留取影像资料。2.4检测后（1）检测单位在检测完成后24小时内出具检测中间结果报告，结果报工程建设指挥部，并向施工及监理单位发放纸板中间结果。（2）检测结果符合规范要求方能转序，如按照规范需要采取其他方法验证，应在建设单位、监理单位、设计单位及施工单位共同见证下进行。三.常见问题及注意事项桩基声波透射法检测过程常见问题（1）桩头部分浮浆过厚导致桩头位置混凝土强度低，无法采集正常波形。建议：提前凿除松散部分混凝土，漏出坚硬混凝土面。（2）声测管内应加注清水作为耦合剂，现场加注泥浆水会对检测结果产生较大影响。（3）声测管在钢筋笼上应固定牢固，避免混凝土浇筑时声测管产生较大位移，造成声测管弯曲无法检测或者桩头与桩底声测管距离差较大影响检测数据的分析。四.安全注意事项(I)检测过程中佩戴安全帽，深基坑上下过程中佩戴安全绳。(2)检测过程中注意外漏的钢筋，避免划伤。(3)其他安全事项遵守施工单位现场安全操作规程。交底会组织主持人交底人接底人接受交底人员单位、部门或工种签名单位、部门或工种签名1 .接底人对交底内容理解、掌握程度完全理解基本理解口没有理解结果2 .交底文件附件签收口交底书其他：接收交底单位或部门负责人（代表）签字:
