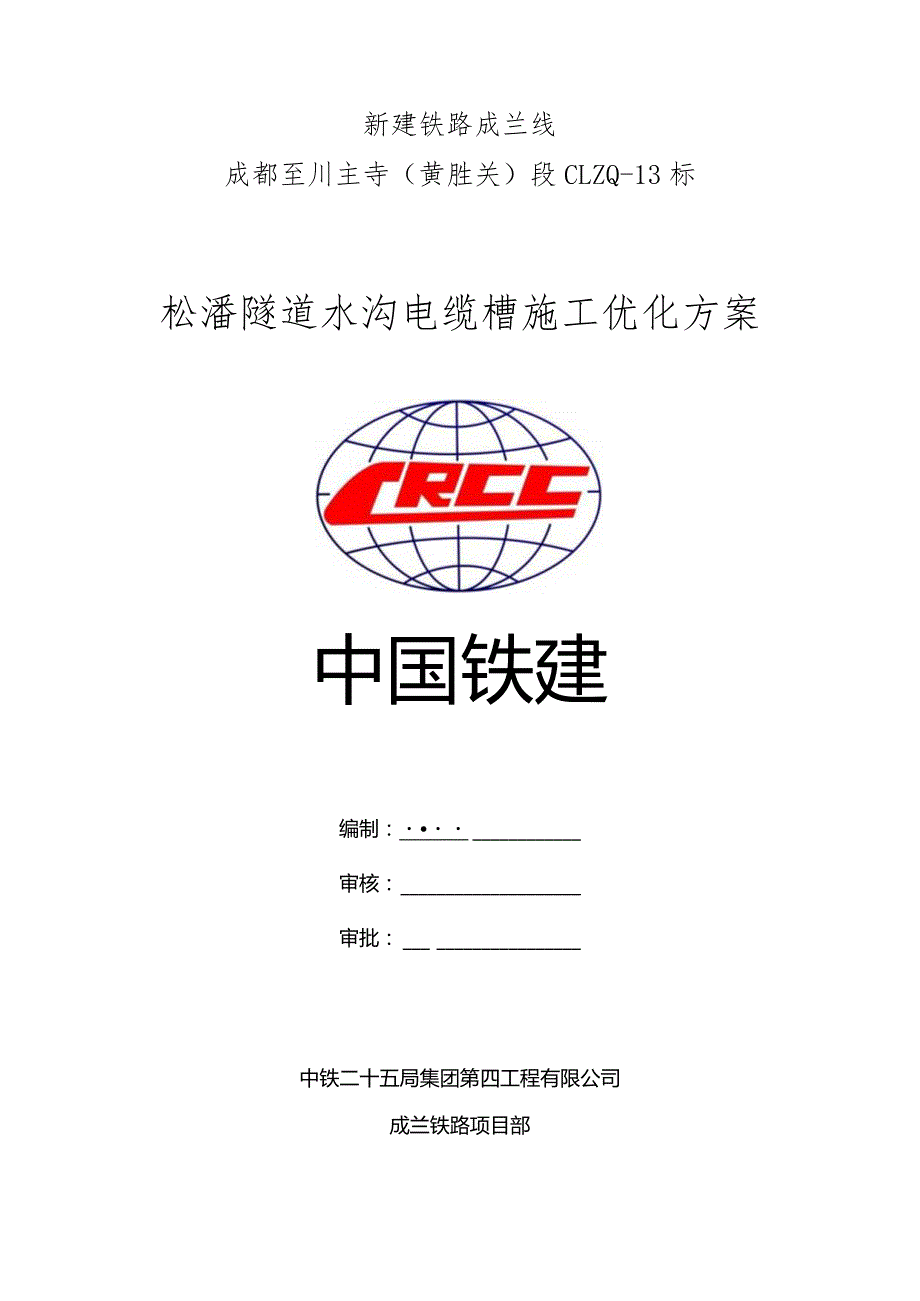

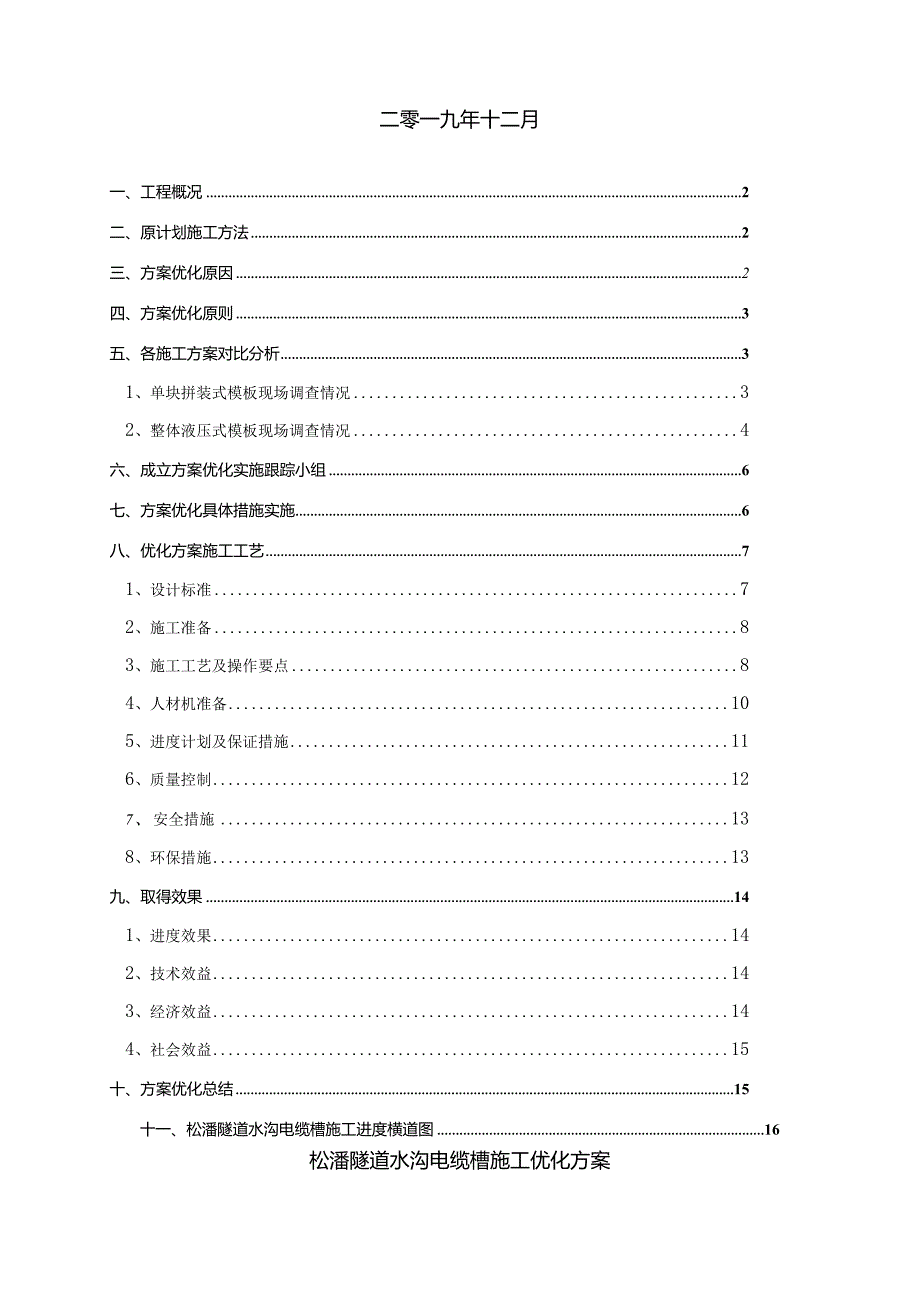

1、新建铁路成兰线成都至川主寺（黄胜关）段CLZQ-13标松潘隧道水沟电缆槽施工优化方案中国铁建编制：审核：审批：中铁二十五局集团第四工程有限公司成兰铁路项目部二零一九年十二月一、工程概况2二、原计划施工方法2三、方案优化原因2四、方案优化原则3五、各施工方案对比分析31、单块拼装式模板现场调查情况32、整体液压式模板现场调查情况4六、成立方案优化实施跟踪小组6七、方案优化具体措施实施6八、优化方案施工工艺71、设计标准72、施工准备83、施工工艺及操作要点84、人材机准备105、进度计划及保证措施116、质量控制127、安全措施138、环保措施13九、取得效果141、进度效果142、技术效益14

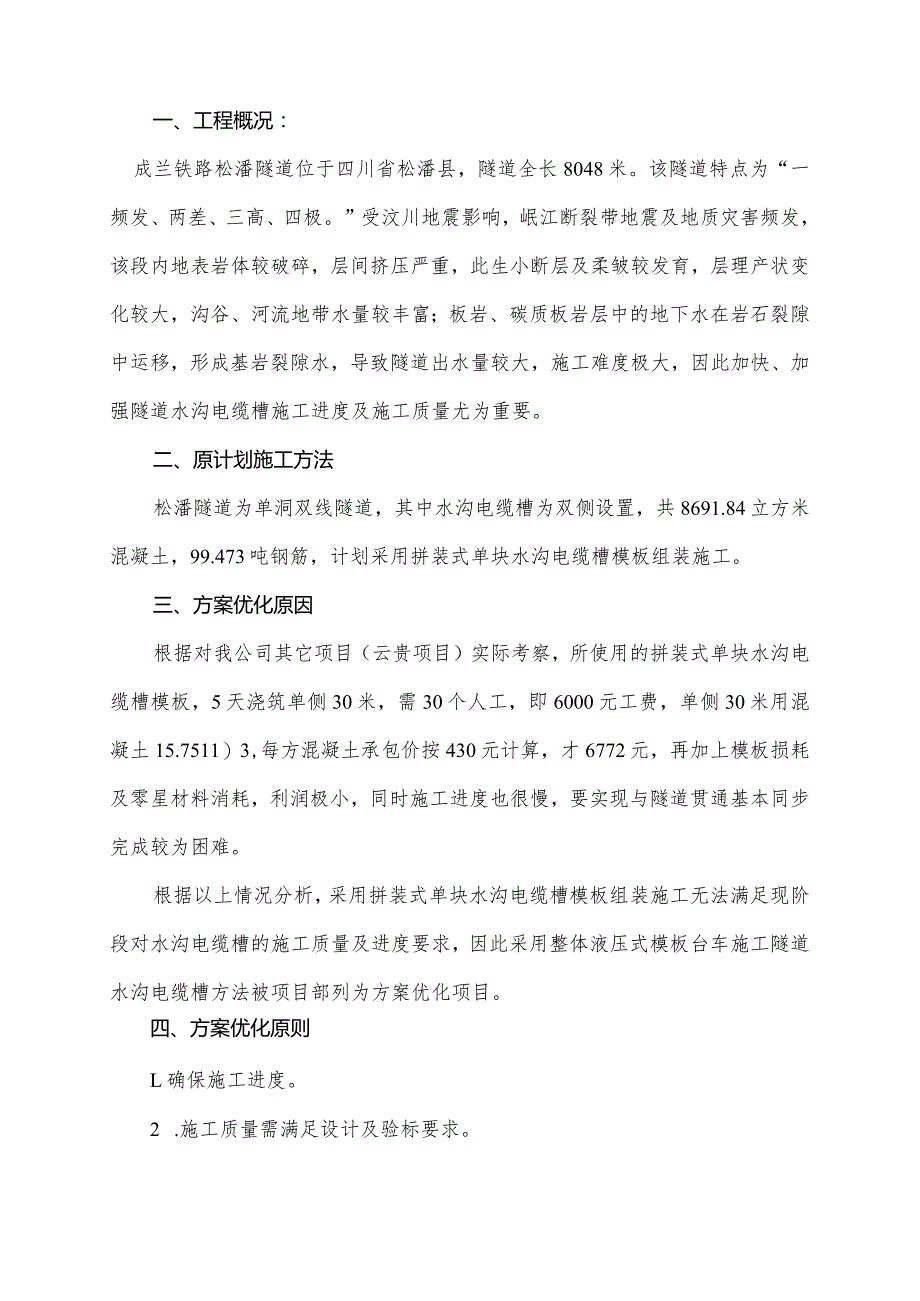

2、3、经济效益144、社会效益15十、方案优化总结15十一、松潘隧道水沟电缆槽施工进度横道图16松潘隧道水沟电缆槽施工优化方案一、工程概况：成兰铁路松潘隧道位于四川省松潘县，隧道全长8048米。该隧道特点为“一频发、两差、三高、四极。”受汶川地震影响，岷江断裂带地震及地质灾害频发，该段内地表岩体较破碎，层间挤压严重，此生小断层及柔皱较发育，层理产状变化较大，沟谷、河流地带水量较丰富；板岩、碳质板岩层中的地下水在岩石裂隙中运移，形成基岩裂隙水，导致隧道出水量较大，施工难度极大，因此加快、加强隧道水沟电缆槽施工进度及施工质量尤为重要。二、原计划施工方法松潘隧道为单洞双线隧道，其中水沟电缆槽为双侧设置
3、，共8691.84立方米混凝土，99.473吨钢筋，计划采用拼装式单块水沟电缆槽模板组装施工。三、方案优化原因根据对我公司其它项目（云贵项目）实际考察，所使用的拼装式单块水沟电缆槽模板，5天浇筑单侧30米，需30个人工，即6000元工费，单侧30米用混凝土15.7511）3,每方混凝土承包价按430元计算，才6772元，再加上模板损耗及零星材料消耗，利润极小，同时施工进度也很慢，要实现与隧道贯通基本同步完成较为困难。根据以上情况分析，采用拼装式单块水沟电缆槽模板组装施工无法满足现阶段对水沟电缆槽的施工质量及进度要求，因此采用整体液压式模板台车施工隧道水沟电缆槽方法被项目部列为方案优化项目。四、
4、方案优化原则L确保施工进度。2 .施工质量需满足设计及验标要求。3 .在满足安全、质量、环保情况下节约成本。五、各施工方案对比分析1、单块拼装式模板现场调查情况(1)、施工工装图1采用单块式拼装模板，模板安装缓慢，加固点多，耗时耗力，同时安装顺直度与平顺度很难保证。(2)、模板拆除、移动图2模板拆除、移动比较麻烦，采用自制移动模架进行模板倒运，花费时间过长，同时因隧道施工空间狭小，移动模架占用空间过大，影响其他工序施工。(3)、混凝土浇筑质量图3模板安装不顺直，加固不牢靠地方在浇筑混凝土过程中振捣容易变形，导致浇筑混凝土外观质量很差，混凝土抹面时人员操作不便，影响抹面质量。(4)、各工序用时统
5、计表经对单块式拼装水沟电缆槽模板施工单侧30米用时进行统计,绘制了如下表格：序号工序所用时间(h)备注1模板安装302混凝土浇筑103模版拆除104模板移动5合计552、整体液压式模板现场调查情况(1)、施工工装图4采用整体液压式模板操作简单，整体定制钢模顺直度、平顺性都可达到施工要求。(2)、模板拆除、移动图5模板拆除、移动比较便捷，采用电动控制进行模架移动，花费时间很少，同时是台架式模板，不会影响到其它工序的施工，整体操作简单，适用性强。(3)、混凝土浇筑质量由于整体模板加固便捷，稳定性强，不容易发生变形，浇筑混凝土后外观线形顺直，混凝土抹面时人员操作方便，混凝土整体质量非常好。(4)、各
6、工序用时统计表经对整体液压式水沟电缆槽模板折合施工单侧30米用时进行统计，绘制了如下表格：序号工序所用时间(h)备注1模板安装6整体液压式模板为双侧10米2混凝土浇筑63模版拆除34模板移动2折合单侧30米合计29六、成立方案优化实施跟踪小组成兰铁路项目经理部方案优化小组，成立于2016年5月10,小组成员共8人,活动时间为2016年5月至2019年12月。表1跟踪小组成员基本情况表小组名称成兰铁路项目部方案优化跟踪小组小组人员情况序号姓名性别年龄职称文化程度组内职务工作内容1邹广成男46项目经理本科组长方案指导2曾建平男54项目书记本科组长方案指导3蒋若愚男33项目总工本科组长方案指导4董学
7、海男32项目总经本科组长方案指导5石拓男32副总工兼工程部长本科组员方案编制及实施6付舒奎男31隧道进口队长本科组员方案实施7殷沛举男31隧道斜井队长本科组员方案实施8陈功男26工程部副部长专科纽员方案实施七、方案优化具体措施实施1、根据小组讨论研究结果，经项目部决定，松潘隧道进口先购置一台整体液压式水沟电缆槽模板进行试验性施工；2、通过网招确定模板厂家，与其进行图纸交流、会审以及报价情况商讨，最终确定厂家进行加工，并进行现场拼装试运转；3、确定模板厂家期间由项目工程部组织编制整体液压式水沟电缆槽施工方案，经项目总工及项目经理审核、批准，并对现场技术人员及作业人员进行交底；4、现场进行首件浇筑
8、，小组成员现场观摩，通过现场实际施工质量，检验整体液压式水沟电缆槽模板施工质量及进度；5、通过现场施工确定了整体液压式水沟电缆槽模板达到了预期的效果，为后续项目增购整体液压式水沟电缆槽模板打下了坚实的基础。八、优化方案施工工艺1、设计标准、隧道设双侧水沟与双侧（四条）电缆槽，电力电缆槽与通信、信号电缆槽分槽设置。、横向导水管采用100PVC管，其在水沟墙内部分，要求采用异形弯头连接。、沟槽身采用C35耐腐蚀钢筋混凝土。、各沟槽尺寸：侧沟保温段（30Cm宽X28Cnl高、保温层36CnI宽36cm高），非保温段30cm宽X70cm高，电力电缆槽25CnI宽25cm高，通信、信号电缆槽30Cm宽X
9、30CnI高。2、施工准备、上道工序验收施工水沟电缆槽之前要对隧道衬砌进行分部工程验收，要求第三方检测单位检测并出具检测结论，如有缺陷需进行整改，整改完成并验收合格后方可进行水沟电缆槽施工。、综合接地电阻测试在施工水沟电缆槽之前要对综合接地钢筋电阻进行测试，电阻IQ为合格，合格后方可进行水沟电缆槽施工。、测量放线水沟电缆槽尺寸及相对尺寸、纵向坡度，要严格按照施工图由测量员精确放样水沟电缆槽平面基准线和标高基准线，并书面交底现场技术人员。、凿毛为保证施工质量，两侧矮边墙与电缆槽结合面、沟槽身与仰拱填充结合面均凿毛处理，以保证后施工的水沟电缆槽与矮边墙粘结牢固，不产生裂缝或脱落，在电缆槽施工前，采
10、用风镐将与电缆槽接触的矮边墙、仰拱填充面进行凿毛处理。、基底清理边墙结合面凿毛后将水沟和电缆槽基底的松硅、杂物、淤泥清理，并用高压水将其冲洗干净。3、施工工艺及操作要点、过轨管线连接信号专业过轨管线和无线通信专业管线弯曲通入通信电缆槽内、电力专业过轨管线弯曲通入电力电缆槽内。各过轨管线管口均要打磨光滑保护电缆，并在电缆槽露头1cm,管口应设堵头，采用冷封胶封堵以防渗水。、钢筋绑扎外侧的通信信号电缆槽侧壁配有单层钢筋，主筋为012钢筋，纵向间距25cm,用冲击钻在填充面上钻孔，孔深不小于20cm,纵向分布筋010钢筋，间距25cm,同时向矮边墙方向间距20Cm植入两根012连接短筋，纵向每0.5
11、m每排，钻孔孔深20cm。、综合接地通信电缆槽侧墙上010纵向钢筋作为纵向接地钢筋，初期支护、二衬、仰拱、综合洞室引出的接地钢筋要与通信电缆槽侧墙上010钢筋采用直径16mm的“L”圆钢筋进行焊接，单面焊接不小于10倍的钢筋直径，焊缝厚度不小于4mm,侧墙010纵向接地钢筋每100m断开一次，断开的钢筋端头间距为IOcnu接地端子布置为：从隧道洞口2m开始，在两侧通信信号电缆槽底部，每间隔IOom设置一个接地端子，同时从隧道洞口2m开始，在两侧通信信号电缆槽靠线路侧壁上，每间隔50m设置一个接地端子，接地端子均通过链接钢筋与通信电缆槽外侧的纵向接地钢筋型焊接连接，焊接质量同接地钢筋，保证焊接质
12、量。、排水管及泄水槽两侧边墙预留的100盲管、50盲管全部接到两侧水沟，采用中100排水管，排水管在混凝土施工前安装，定位牢固，孔口采用土工布封堵，并用铁丝拧紧固定，防止浇筑混凝土时泄水管跑位或混凝土灌入孔内，两侧沟与中心水沟通过横向100PVC导管连接，纵向间隔50m设置一道。电力电缆槽、通信电缆槽与侧沟间墙底预留50PVC弯管泄水槽,纵向间距35一道。、模板安装根据测量放线，放出模板定位安装边线，然后安装模板，模板安装必须准确，基底不平整部位在关好模板后用砂浆封堵，防止浇筑混凝土时漏浆，模板每次安装前必须清除板面混凝土均匀涂抹脱模剂。、混凝土施工侧沟槽混凝土为C35耐腐蚀混凝土，施工采用一
13、次性立模浇筑成型，由于电缆槽侧壁厚度仅为6IoCn1,必须采用2.53cm小直径振捣棒，同时用中25钢筋人工辅助插捣密实，并用木棒轻轻敲打模板，使附着在模板上的气泡逸出，保证混凝土外观质量。、电缆槽、排水沟盖板安装在电缆槽槽身和排水沟沟身混凝土施工后，电缆槽、排水沟盖板安装前，测量组对已施工段电缆槽盖板、排水沟盖板安装基座进行检查，对不合格部位进行修凿或砂浆找平，确保电缆槽盖板、排水沟盖板安装基座平整，标高符合设计要求，安装平顺不晃动。4、人材机准备、现场施工及技术人员配置技术人员测量人员模板工混凝土工3人2人3人3人、机械设备整体台车振捣棒混凝土罐车电钻1台2台1辆2把、工程材料钢筋PVC管
14、12钢筋610钢筋100mmPVC管50mmPVC管5、进度计划及保证措施松潘隧道水沟电缆槽计划开工日期：2016年7月11日，计划完工日期：2020年6月30日，工期1452日历天(具体见后附进度计划横道图)。、保证进度计划措施本工程主要要保证工期，必须科学组织，合理规划，统筹安排，加强协调、控制，流水施工，以便各项资源周转使用。要提前规划，保障施工机械、建筑材料、劳动力、资金等资源供应，工程施工前有科学合理的施工组织设计，施工前做好分项施工方案，做好施工进度计划表，施工中加强监控，根据实际情况及时调整,保证工期计划完成。施工全面开展后，安排技术熟练的木工、钢筋工、混凝土工、投入本工程项目施工，保证劳动力人员数量。、组织管理措施(1)项目成立工期跟踪领导小组，每周检查形象进度完成情况，及时调整补充进度快或慢的应急措施，确保阶段进度计划进行。(2)项目成立由项目经理、技术负责人、各作业队长、技术主管、作业班组长及内业技术员组成的工期实施小组，层层定量、定时、定位下达计划任务，并将分部分项
