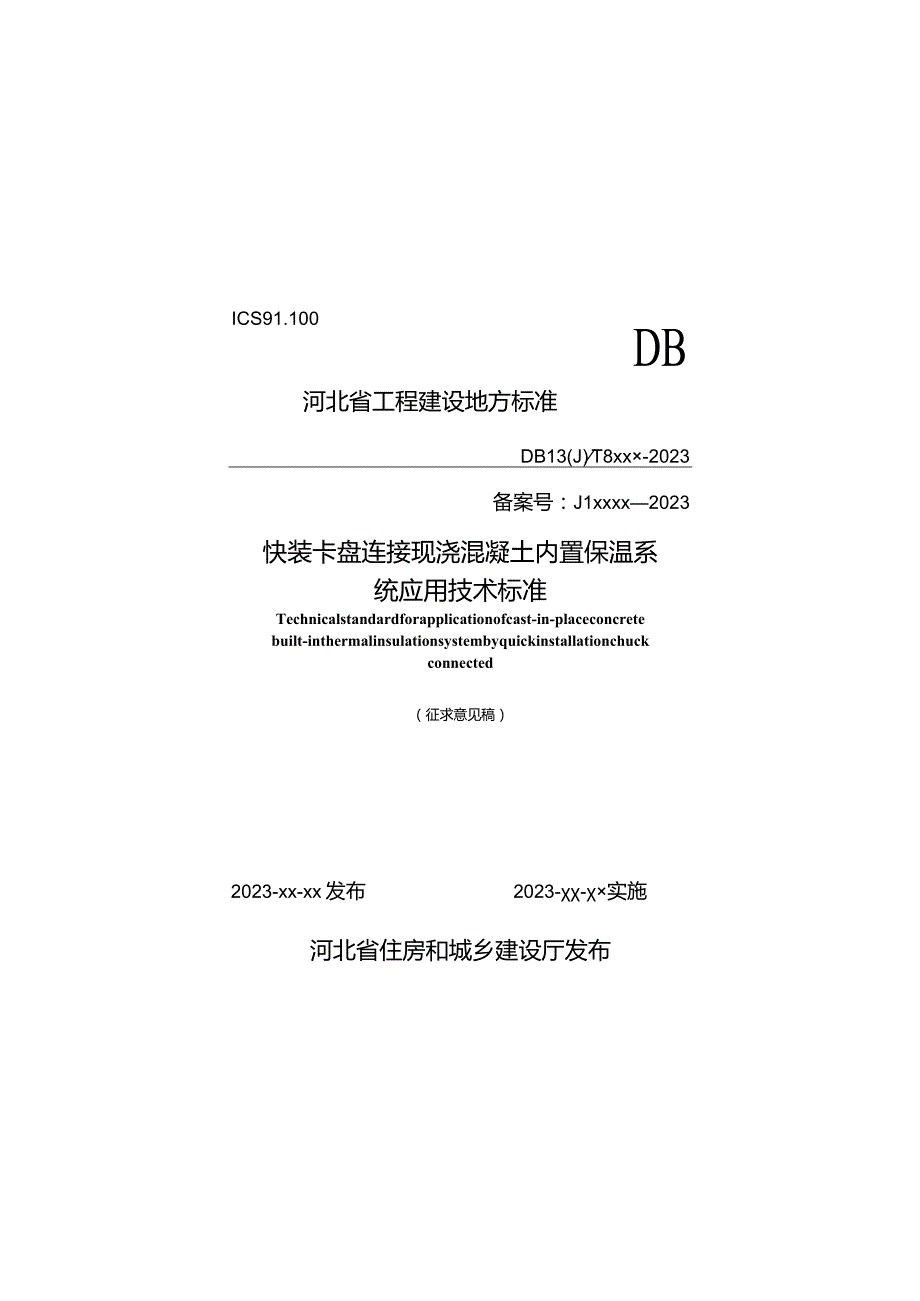

1、ICS91.100DB河北省工程建设地方标准DB13(J)T8xx-2023备案号：J1xxxx2023快装卡盘连接现浇混凝土内置保温系统应用技术标准Technicalstandardforapplicationofcast-in-placeconcretebuilt-inthermalinsulationsystembyquickinstallationchuckconnected（征求意见稿）2023-xx-xx发布2023-实施河北省住房和城乡建设厅发布河北省工程建设地方标准快装卡盘连接现浇混凝土内置保温系统应用技术标准Technicalstandardforapplicationofc

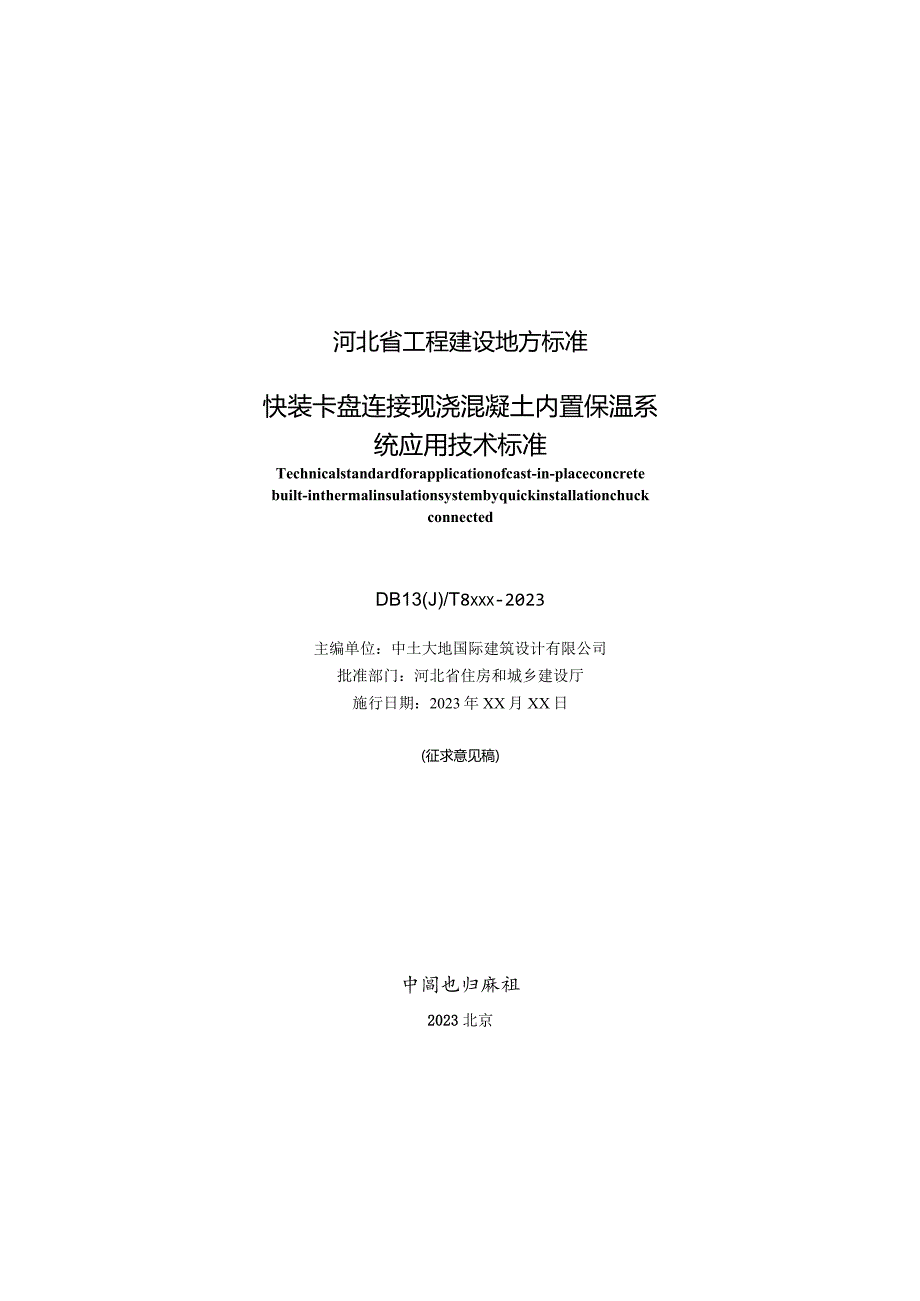

2、ast-in-placeconcretebuilt-inthermalinsulationsystembyquickinstallationchuckconnectedDB13(J)/T8xxx-2023主编单位：中土大地国际建筑设计有限公司批准部门：河北省住房和城乡建设厅施行日期：2023年XX月XX日(征求意见稿)中阊也归麻祖2023北京河北省工程建设地方标准快装卡盘连接现浇混凝土内置保温系统应用技术标准Technicalstandardforapplicationofcast-in-placeconcretebuilt-inthermalinsulationsystembyquickin
3、stallationchuckconnectedDB13(J)T8xxx-2023彳堪也以微次*出版(北京市海淀区三里河路1号)石家庄市书渊印刷有限公司印刷*开本：850mm1168mm1/32印张：2.125字数：60千字2023年XX月第一版2020年XX月第一次印刷印数：11000册定价：15.00元统一书号：1551601309版权所有翻印必究河北省住房和城乡建设厅公告2023年第XXX号河北省住房和城乡建设厅关于发布快装卡盘连接现浇混凝土内置保温系统应用技术标准和快装卡盘连接现浇混凝土内置保温系统建筑构造的公告快装卡盘连接现浇混凝土内置保温系统应用技术标准（编号为DB13（J）T8x
4、xx-2023）和快装卡盘连接现浇混凝土内置保温系统建筑构造（统一编号：DBJT02XXX2023,图集号：J23Jxxx）已经本机关审查并分别批准为河北省工程建设标准和标准设计，现予发布，自2023年XX月XX日起实施。河北省住房和城乡建设厅2023年XX月XX日刖三根据河北省住房和城乡建设厅2022年度省工程建设标准和标准设计第三批制（修）订计划（冀建节科函（2022）106号）的要求，由中土大地国际建筑设计有限公司会同有关单位编制而成。本标准共分7章，主要技术内容包括：1.总则；2.术语；3.基本规定；4.性能要求；5.设计；6.施工；7.验收。本标准的部分内容涉及专利（专利号：ZL20
5、2xxxxxxxxxxxx）o涉及专利的具体技术问题，使用者可直接与专利权人协商处理。本标准的发布机构不承担识别这些专利的责任。本标准由中土大地国际建筑设计有限公司负责具体内容的解释，由河北省绿色建筑推广与建设工程标准编制中心负责管理。标准执行过程中如有意见和建议，请寄送至中土大地国际建筑设计有限公司（地址：石家庄市长安区长丰街道石纺路95号，保利国际广场中土国际22层，邮编:050046,电话：0311-66708123,邮箱：2635644100）,以便修订时参考。本标准主编单位、参编单位、主要起草人和审查人员名单：主编单位：中土大地国际建筑设计有限公司石家庄保利德保温材料有限公司参编单位
6、：河北正圆保温材料有限公司河北启胜保温材料有限公司主要起草人:审查人员：目次1总则12术语23基本规定44性能要求64.1 主要材料64.2 配套材料115设计155.1 一般规定155.2 设计要点166施工186.1 一般规定186.2 施工要点196.3 运输及贮存216.4 防火措施与成品保护216.5 安全操作要求227验收247.1 一般规定247.2 主控项目267.3 一般项目29本标准用词说明32引用标准名录33附：条文说明35Contents1GeneralProvisions12 Terms23 BasicRequirements44 PerformanceRequire
7、ment64.1 MainMaterials64.2 SupportingMaterials115 Design155.1 GeneralRequirements155.2 DesignRequirements166 Construction186.1 GeneralRequirements186.2 ConstructionPoints196.3 TransportationandStorage216.4 FirePreventionMeasuresandFinishedProductProtection216.5 SafeOperationRequirements227 Acceptanc
8、e247.1 GeneralRequirements247.2 MasterControlItems267.3 GeneralItems29ExplanationofWordinginThisStandard32ListofQuotedStandards33Addition:ExplanationofProvisions351 总则.o.为规范快装卡盘连接现浇混凝土内置保温系统在建筑外墙保温工程中的应用，做到安全适用、技术先进，保证工程质量，制定本标准。1.1 .2本标准适用于河北省新建、扩建民用建筑、建筑高度不大于100m、抗震设防烈度不大于8度，采用快装卡盘连接现浇混凝土内置保温系统的设计
9、、施工及质量验收。1.2 .3快装卡盘连接现浇混凝土内置保温系统的设计、施工和质量验收，除应符合本标准的规定外，尚应符合国家和河北省现行有关标准的规定。2 术语2.0.1快装卡盘连接现浇混凝土内置保温系统cast-in-placeconcretebuilt-inthermalinsulationsystembyquickinstallationchuckconnected通过连接件及配套辅助配件将保温层外侧的现浇混凝土防护层与保温层内侧的现浇混凝土基层墙体有效连接，形成的具有保温、防护作用的构造系统。简称“快装卡盘连接保温系统”。【条文说明】2.0.1快装卡盘连接现浇混凝土内置保温系统在保温层
10、两侧设置有满足建筑防火要求的混凝土防护层和混凝土基层墙体，构成无空腔复合保温结构，在燃烧性能上满足现行国家标准建筑防火通用规范GB55037、建筑设计防火规范GB50016的有关规定。2.0.2保温层thermalinsulationlayer由保温材料（模塑聚苯板、石墨聚苯板、挤塑聚苯板、石墨挤塑板）构成的，在快装卡盘连接现浇混凝土内置保温系统中起保温、隔热作用的构造层。2.0.3防护层protectivelayer位于保温层外侧，主要起保温层防护作用的现浇混凝土构造层。2.0.4连接件shearanchorplateconnectingpiece采用L型钢筋与工程塑料配套辅助件组合的构成形
11、式，将外侧现浇防护层与基层墙体进行有效连接，并具有防护层钢筋（丝）及保温层芯板限位、固定作用的专用构件。【条文说明】2. 0.4连接件基本构成见图1。图1限位连接组件基本构成I-L型钢筋：2配套辅助件3基本规定3.0.1快装卡盘连接保温系统构造见表3.0.Io表3.0.1快装卡盘连接保温系统基本构造外饰 面层 系统基本构造墙体 内饰 面层 防护层 保温层 按工 程设计50mm厚现浇混凝土，内设钢筋（丝） 电焊网聚、聚、聚、挤 塑板墨板塑板墨板 模苯石苯挤苯石塑浇凝墙现混土体按工 程设计3.0.2快装卡盘连接保温系统应采用定型产品或成套技术，并应具备同一供应商提供配套的组成材料和型式检验报告。型
12、式检验报告应包括配套组成材料的名称、生产单位、规格型号、主要性能参数。【条文说明】3. 0.2条文中要求供应商提供的保温系统组成材料中不包括防护层混凝土。3.0.3快装卡盘连接保温系统应与基层墙体可靠连接。在基层正常变形以及承受自重、风荷载和室外气候的长期反免作用下，不产生有害的变形和破坏。在正常使用中或设防地震时不应发生脱落。3.0.4快装卡盘连接保温系统各组成部分应具有物理一化学稳定性，所有组成材料应彼此相容并具有防腐性。在可能受到生物侵害（鼠害、虫害等）时，外保温工程还应具有防生物侵害性能。3.0.5快装卡盘连接保温系统应具有防水渗透和透气功能。3.0.6快装卡盘连接保温系统的保温、隔热
13、和防潮性能除应符合现行国家标准民用建筑热工设计规范GB50176、河北省地方标准居住建筑节能设计标准（节能75%）DBI3（J）185外，尚应符合国家和河北省现行相关标准的规定。3.0.7快装卡盘连接保温系统的防火要求应符合现行国家标准建筑防火通用规范GB55037、建筑设计防火规范GB50016的有关规定；且应具有防止火焰沿外墙面荽延的能力。3.0.8在正确使用和正常维护的条件下，快装卡盘连接保温系统的使用年限应符合设计要求。3.0.9快装卡盘连接保温系统的保温材料在运输和进场堆放过程中，应采取防护措施，不可重压或与锋利物品碰撞及雨淋。产品应放在干燥通风处贮存，不宜露天长期暴晒。3.0.10
14、快装卡盘连接保温系统施工现场的防火要求应符合现行国家标准建设工程施工现场消防安全技术规范GB50720的有关规定。3.0.11应考虑环境因素的影响，在使用年限内定期检测、维护。3.0.12施工现场应配置灭火器、临时消防给水设施和临时消防应急照明等临时消防设施，作业前应对相关施工人员进行防火安全教育培训。4性能要求4.1 主要材料4.1.1 快装卡盘连接保温系统保温板构成见图4.1.1。图4.1.1快装卡盘连接保温系统保温板I一镀锌电焊网：2保温层；3一连接件配套辅助件4.1.2 快装卡盘连接保温系统的性能指标应符合表4.1.1的规定。表4.1.1快装卡盘连接保温系统性能指标试验项目单位性能指标试验方法耐候性经耐候性试验后，不得出现空鼓、剥落或脱落、开裂等破坏，不得产生裂缝出现港水：系统的拉伸粘结强度不小于0.10MPa.不得在界面破坏JGJ144抗冲击强度J2IOJ级吸水量gm2500水蒸气透过性能g(m2h)20.85耐冻触80次冻融循环后，系统无空鼓、剥落，无可见裂缝；拉伸粘结强度不小于0.10MPa热阻m2K/W符合设计要求耐火极限h23GB99784.1.3快装卡盘连接保温系统应根据工程设计图纸进行深化设计，保温层材料按照要求进行排版和连接件布置设计。排板设计时宜采用整板，
