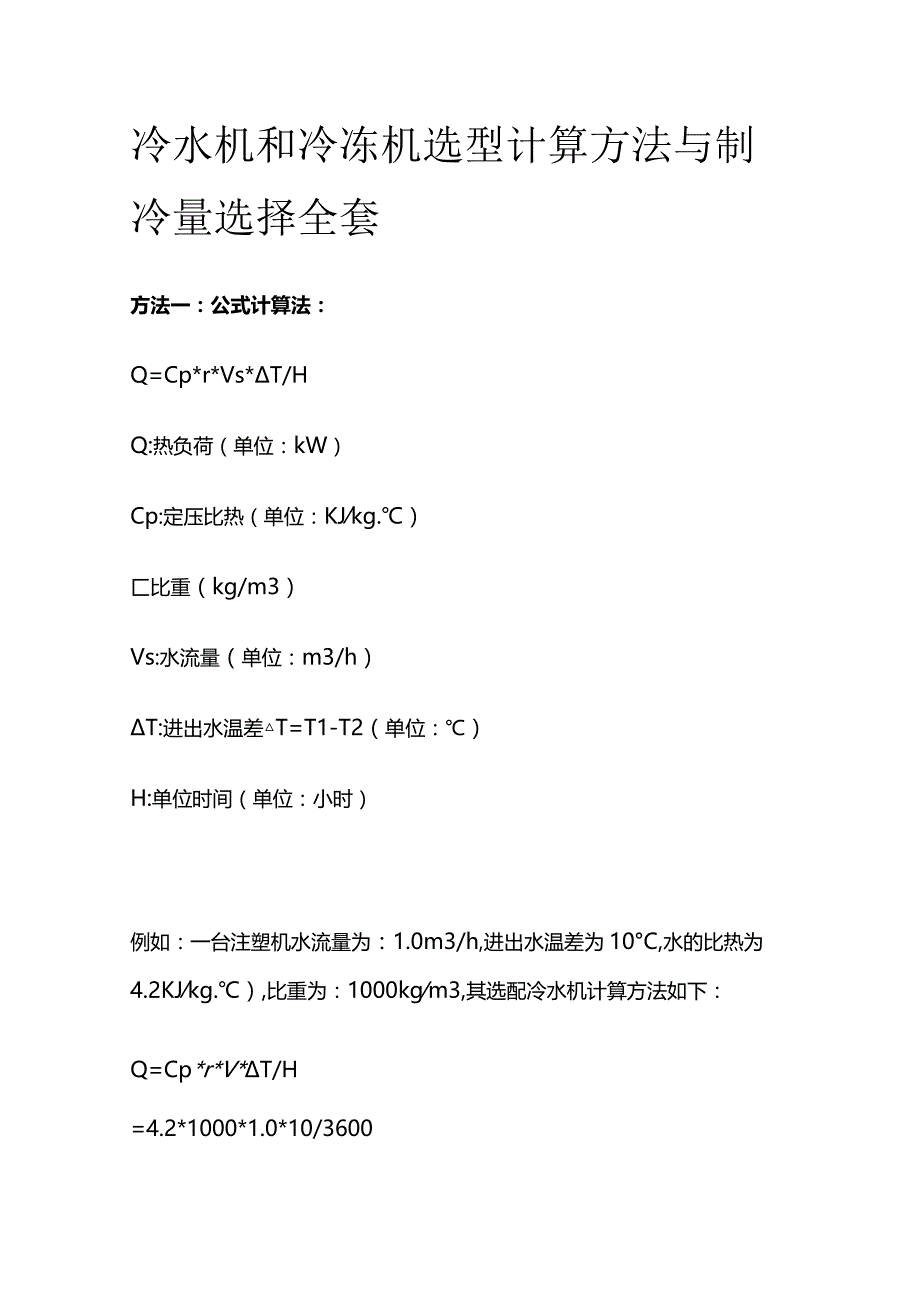

冷水机和冷冻机选型计算方法与制冷量选择全套.docx_第1页
第1页 / 共7页

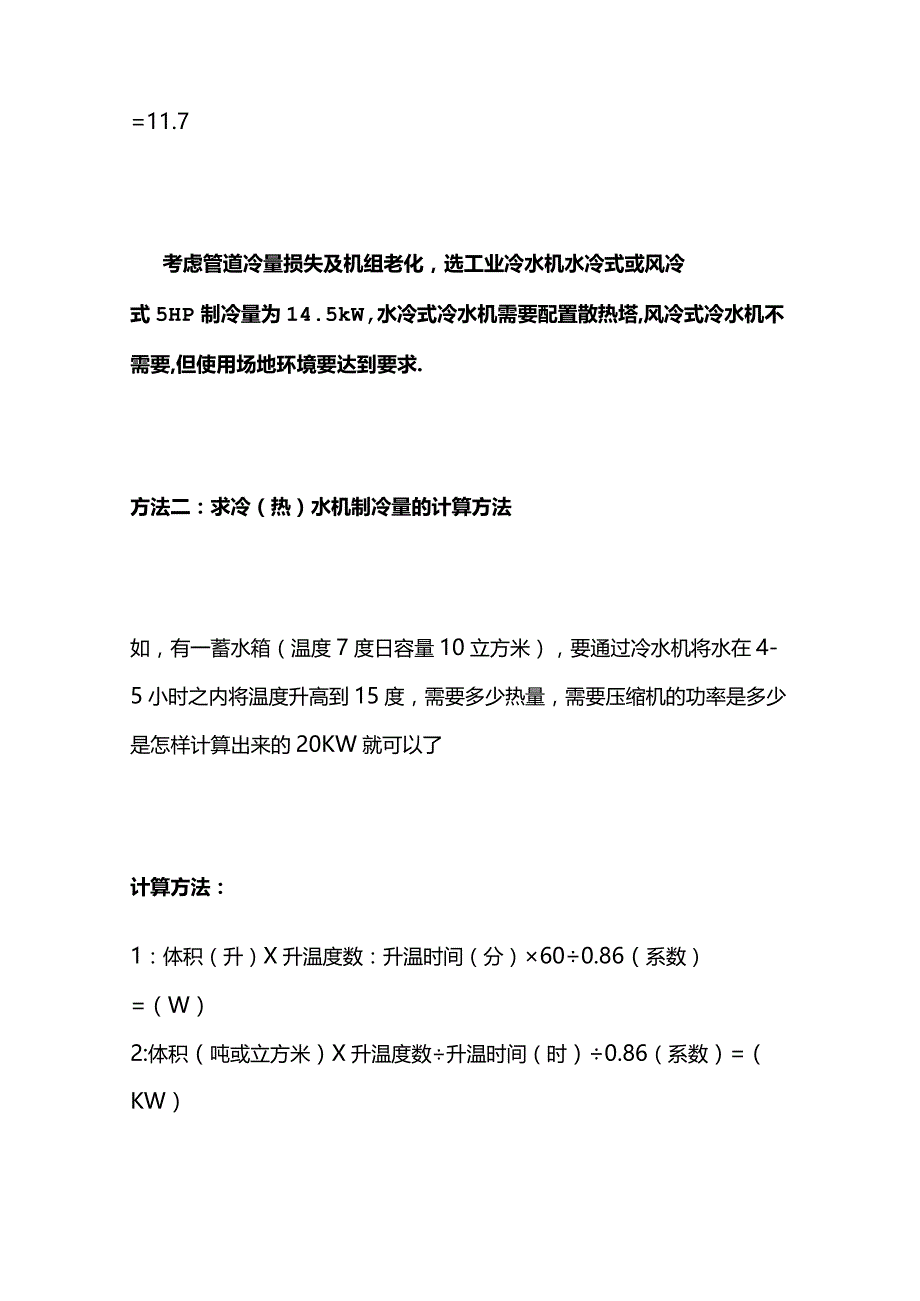

冷水机和冷冻机选型计算方法与制冷量选择全套.docx_第2页
第2页 / 共7页

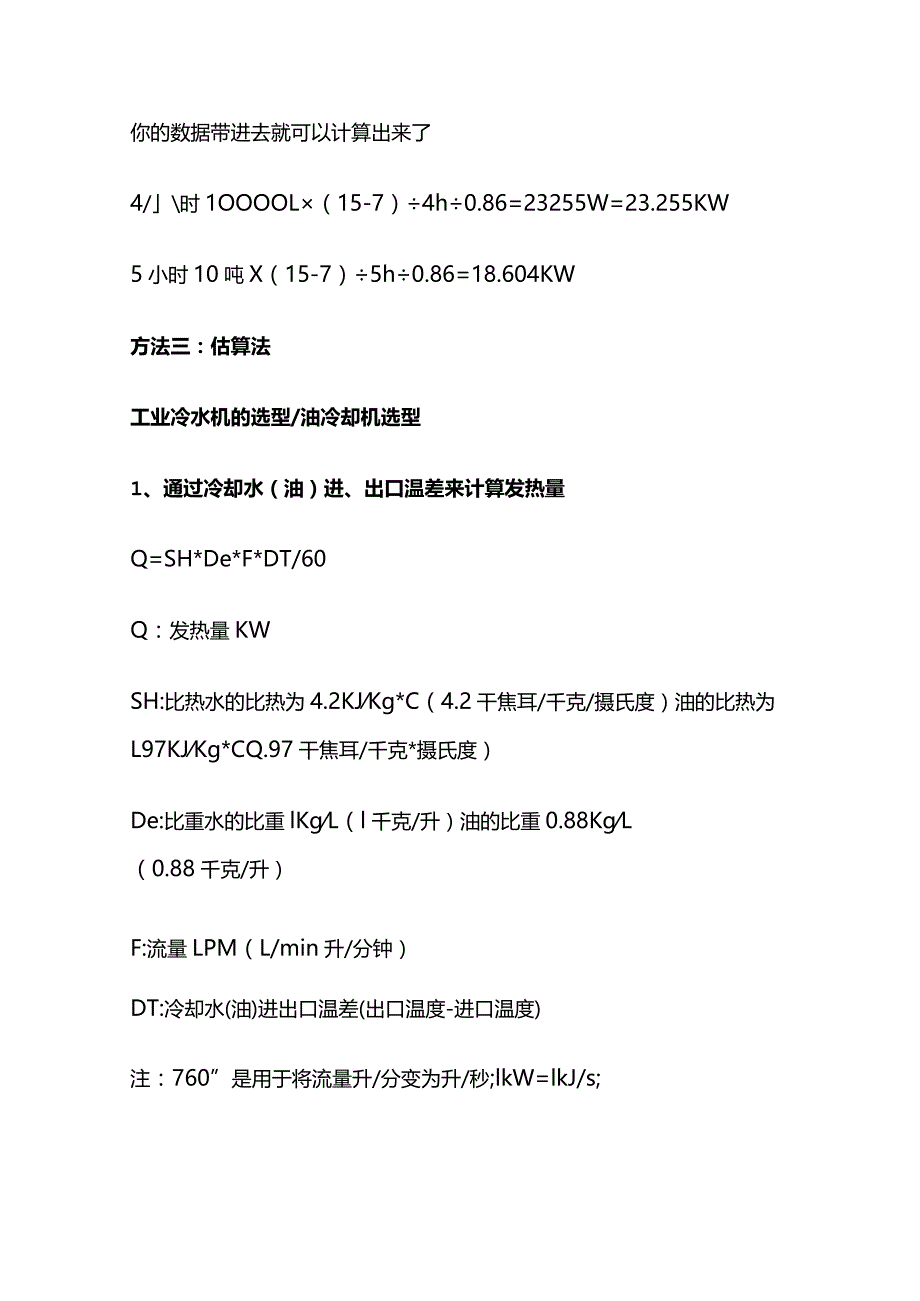

冷水机和冷冻机选型计算方法与制冷量选择全套.docx_第3页
第3页 / 共7页
冷水机和冷冻机选型计算方法与制冷量选择全套.docx_第4页
第4页 / 共7页
冷水机和冷冻机选型计算方法与制冷量选择全套.docx_第5页
第5页 / 共7页
冷水机和冷冻机选型计算方法与制冷量选择全套.docx_第6页
第6页 / 共7页
冷水机和冷冻机选型计算方法与制冷量选择全套.docx_第7页
第7页 / 共7页
亲,该文档总共7页,全部预览完了,如果喜欢就下载吧!
资源描述

《冷水机和冷冻机选型计算方法与制冷量选择全套.docx》由会员分享,可在线阅读,更多相关《冷水机和冷冻机选型计算方法与制冷量选择全套.docx(7页珍藏版)》请在第壹文秘上搜索。

1、冷水机和冷冻机选型计算方法与制冷量选择全套方法一:公式计算法:Q=Cp*r*Vs*T/HQ:热负荷(单位:kW)Cp:定压比热(单位:KJkg.)匚比重(kg/m3)Vs:水流量(单位:m3/h)T:进出水温差T=T1-T2(单位:)H:单位时间(单位:小时)例如:一台注塑机水流量为:1.0m3/h,进出水温差为10C,水的比热为4.2KJkg.),比重为:1000kgm3,其选配冷水机计算方法如下:Q=Cp*r*V*T/H=4.2*1000*1.0*10/3600=11.7考虑管道冷量损失及机组老化,选工业冷水机水冷式或风冷式5HP制冷量为14.5kW,水冷式冷水机需要配置散热塔,风冷式冷水

2、机不需要,但使用场地环境要达到要求.方法二:求冷(热)水机制冷量的计算方法如,有一蓄水箱(温度7度日容量10立方米),要通过冷水机将水在4-5小时之内将温度升高到15度,需要多少热量,需要压缩机的功率是多少是怎样计算出来的20KW就可以了计算方法:1:体积(升)X升温度数:升温时间(分)600.86(系数)=(W)2:体积(吨或立方米)X升温度数升温时间(时)0.86(系数)=(KW)你的数据带进去就可以计算出来了4/时1OOOOL(15-7)4h0.86=23255W=23.255KW5小时10吨X(15-7)5h0.86=18.604KW方法三:估算法工业冷水机的选型/油冷却机选型1、通过

3、冷却水(油)进、出口温差来计算发热量Q=SH*De*F*DT/60Q:发热量KWSH:比热水的比热为4.2KJKg*C(4.2干焦耳/千克/摄氏度)油的比热为L97KJKg*CQ.97干焦耳/千克*摄氏度)De:比重水的比重lKgL(l千克/升)油的比重0.88KgL(0.88千克/升)F:流量LPM(L/min升/分钟)DT:冷却水(油)进出口温差(出口温度-进口温度)注:760”是用于将流量升/分变为升/秒;lkW=lkJ/s;例1:冷却水进水为20度,出水25度,流量10升/分钟发热量Q=4.2*1*10*(25-20)/60=3.5KW选择冷水机冷量时可适当加大20%-50%即可例2:

4、冷却油进口为25度,出水32度,流量8升/分钟发热量Q=1.97*0.88*8*(32-25)/60=1.62KW选择冷水机冷量时可适当加大20%-50%即可2、通过设备的功率、发热量估算a、如用于主轴冷却,可根据主轴电机功率的30%估算所需制冷机组的冷量。例:7.5KW电机,可选配2.2kw或2.8kw冷量的制冷机组;b、注塑机可按每安士0.6KW冷量估算:用作注塑机模具冷却时,可根据注塑机的射出量来计算.一般情况下,每6盎司的射出量需用IHP的冷水机.举例说明.客户工厂为100T(5.50ZS)*3r150T(12OZS)*4台,200T(230ZS)3台,所需冷水机大小为(5.5*3+1

5、2*4+23*3)/6=22.25,即是需用25HP的冷水机.3、通过水(油)箱的温升来计算发热量Q=SH*De*V*DT/60Q:发热量KWSH:比热水的比热为4.2KJKg*C(4.2干焦耳/千克*摄氏度)油的比热为L97KJKg*C(1.97干焦耳/千克*摄氏度)De:比重水的比重lKg/L(1千克/升)油的比重0.88KgL(0.88千克/升)V:水容量L(升)包括水箱及管路中的总水容量DT:水(油)在一分钟内的最大温升注:760”是用于将温升摄氏度/分变为摄氏度/秒;IkW二IkJ/s;注意:测量时,水(油)箱的温度需略低于环境温度;并且设备处于最大的负荷下工作。例:水箱容积100O

6、L最大的水温0.2度/分钟发热量Q=4.2*1*100O*0.2/60=14KW选择冷水机冷量时可适当加大20%-50%即可。补充说明:1、冷水机的制冷量与环境温度及出水温度不同面变化。2、设备实际发热量亦会因为不同的工件、模具、参数等发生变化。3、使用冷水机后温度下降,连接管路、水箱、油箱、模具、主轴、设备表面温度会低于环境温度,因此会吸收热量导致负荷增大。4、在工业冷却的实际应用中很多情况是无法准确利用以上方法计算的,这时只能通过经验数据、同类设备类比等方法估算。5、任何的计算方法都有可能会出现偏差。所以一般在选型的时候要稍微配大一点冷冻机容量选择A、Q(冷冻量Kcal/H)=Q1+Q2Ql(原料带入模具的热量Kcal/H)=W(每小时射入模具中原料的重量KG)C(Tl-T2)S(安全系数L52)Tl原料在料管中的温度;T2成品取出模具时的温度Q2热浇道所产生的热量Kcal/HB、速算法(有热浇道不适用)IRT=78OZ10Z=28.3g(含安全系数)lRT=3024KcalH=12000BTUH=3.751KW1KW=86OKcal/H1Kcal=3.97BTU
