《外墙EPS线条质量问题及处理全套.docx》由会员分享，可在线阅读，更多相关《外墙EPS线条质量问题及处理全套.docx（4页珍藏版）》请在第壹文秘上搜索。

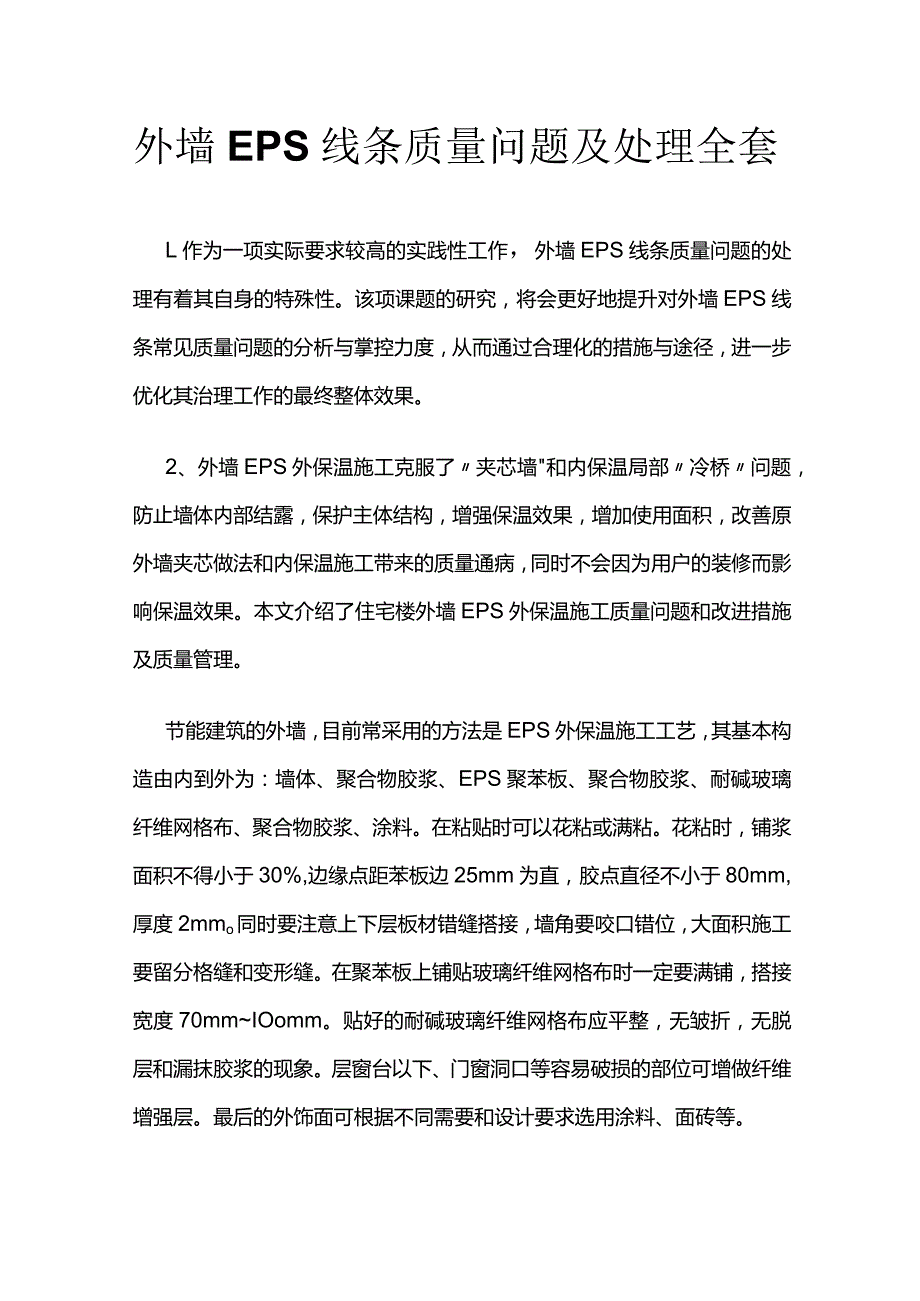

1、外墙EPS线条质量问题及处理全套L作为一项实际要求较高的实践性工作，外墙EPS线条质量问题的处理有着其自身的特殊性。该项课题的研究，将会更好地提升对外墙EPS线条常见质量问题的分析与掌控力度，从而通过合理化的措施与途径，进一步优化其治理工作的最终整体效果。2、外墙EPS外保温施工克服了夹芯墙和内保温局部冷桥问题，防止墙体内部结露，保护主体结构，增强保温效果，增加使用面积，改善原外墙夹芯做法和内保温施工带来的质量通病，同时不会因为用户的装修而影响保温效果。本文介绍了住宅楼外墙EPS外保温施工质量问题和改进措施及质量管理。节能建筑的外墙，目前常采用的方法是EPS外保温施工工艺，其基本构造由内到外为

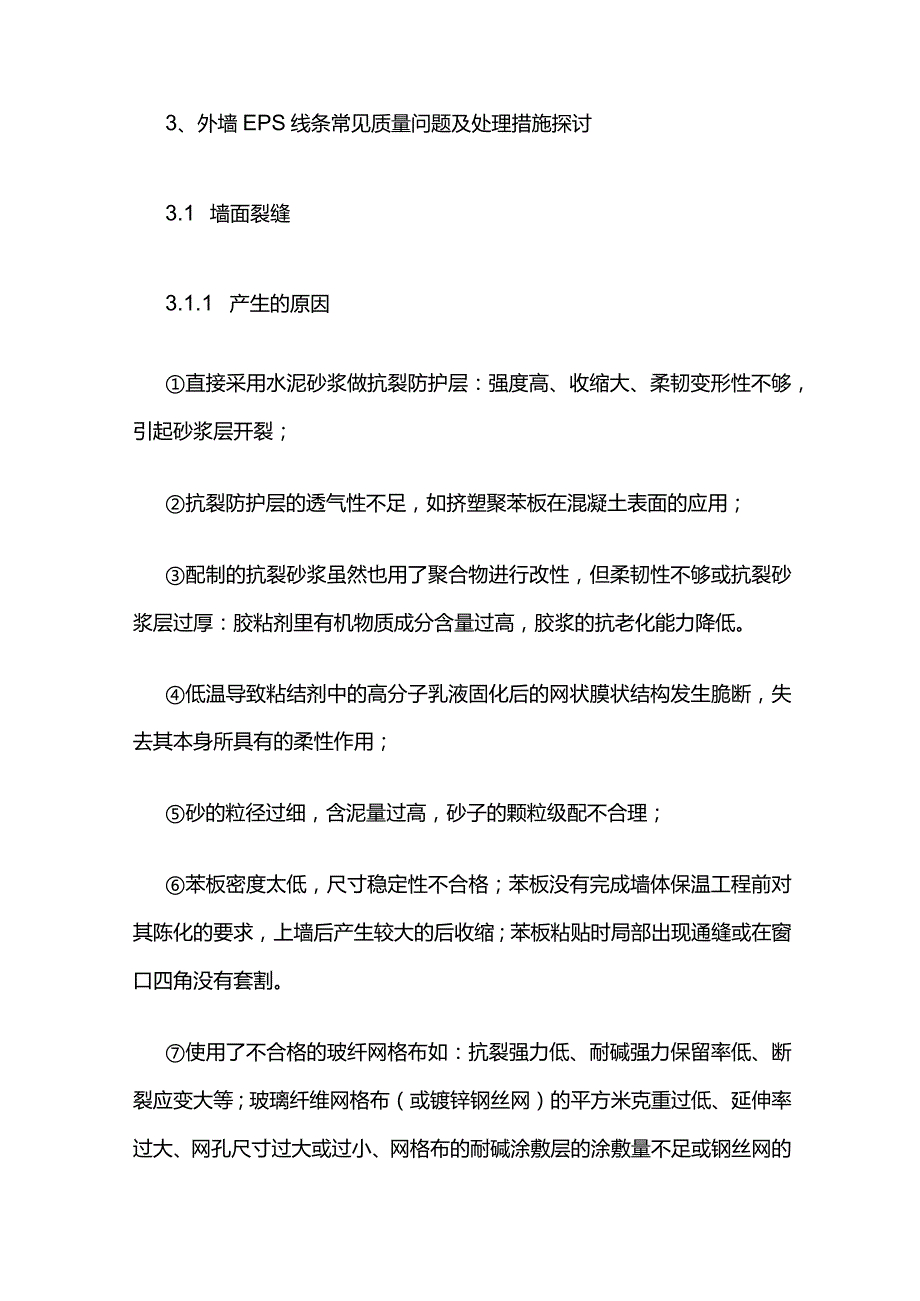

2、：墙体、聚合物胶浆、EPS聚苯板、聚合物胶浆、耐碱玻璃纤维网格布、聚合物胶浆、涂料。在粘贴时可以花粘或满粘。花粘时，铺浆面积不得小于30%,边缘点距苯板边25mm为直，胶点直径不小于80mm,厚度2mmo同时要注意上下层板材错缝搭接，墙角要咬口错位，大面积施工要留分格缝和变形缝。在聚苯板上铺贴玻璃纤维网格布时一定要满铺，搭接宽度70mmIOomm。贴好的耐碱玻璃纤维网格布应平整，无皱折，无脱层和漏抹胶浆的现象。层窗台以下、门窗洞口等容易破损的部位可增做纤维增强层。最后的外饰面可根据不同需要和设计要求选用涂料、面砖等。3、外墙EPS线条常见质量问题及处理措施探讨3.1 墙面裂缝3.1.1 产生的

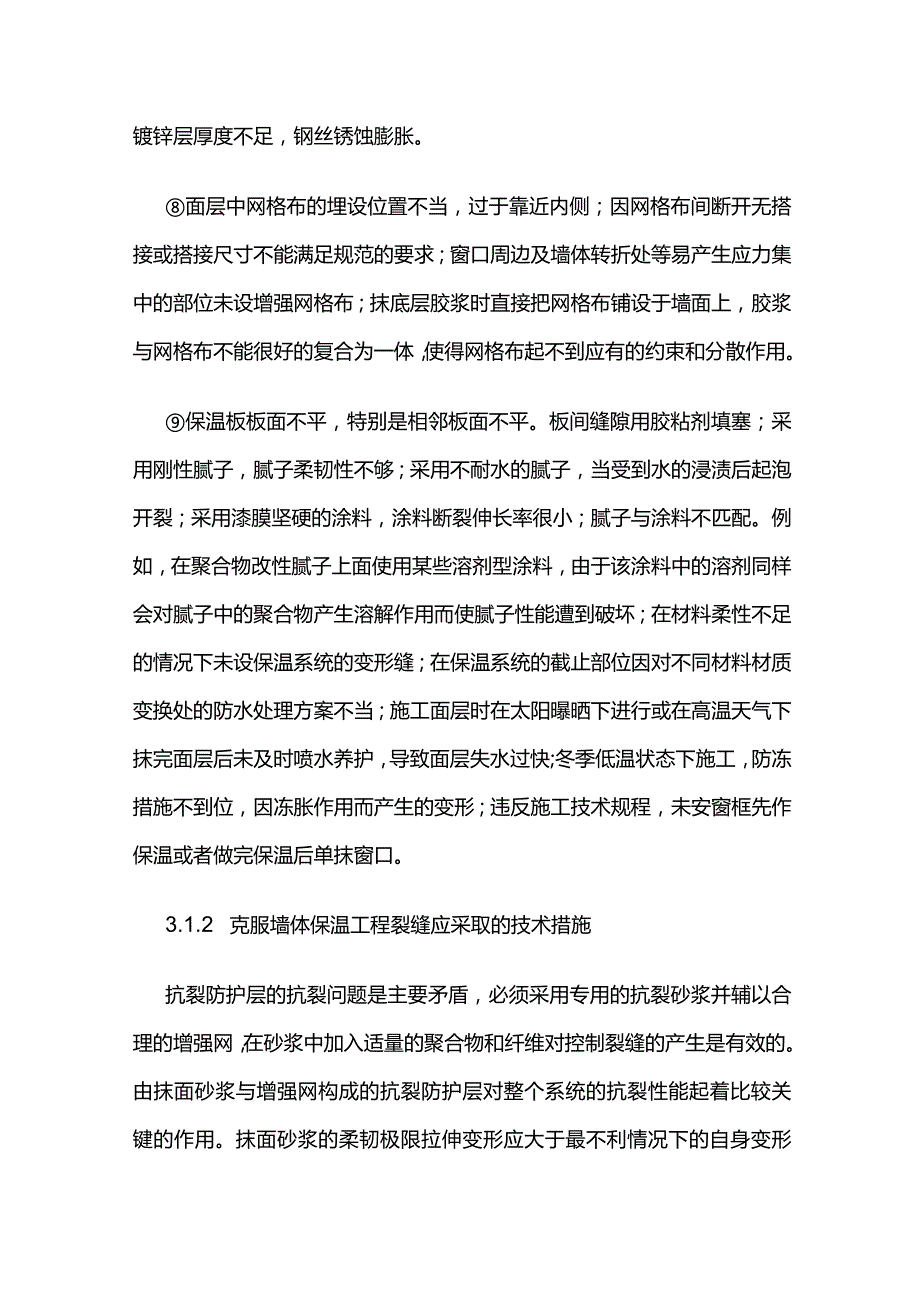

3、原因直接采用水泥砂浆做抗裂防护层：强度高、收缩大、柔韧变形性不够，引起砂浆层开裂；抗裂防护层的透气性不足，如挤塑聚苯板在混凝土表面的应用；配制的抗裂砂浆虽然也用了聚合物进行改性，但柔韧性不够或抗裂砂浆层过厚：胶粘剂里有机物质成分含量过高，胶浆的抗老化能力降低。低温导致粘结剂中的高分子乳液固化后的网状膜状结构发生脆断，失去其本身所具有的柔性作用；砂的粒径过细，含泥量过高，砂子的颗粒级配不合理；苯板密度太低，尺寸稳定性不合格；苯板没有完成墙体保温工程前对其陈化的要求，上墙后产生较大的后收缩；苯板粘贴时局部出现通缝或在窗口四角没有套割。使用了不合格的玻纤网格布如：抗裂强力低、耐碱强力保留率低、断裂应
4、变大等；玻璃纤维网格布（或镀锌钢丝网）的平方米克重过低、延伸率过大、网孔尺寸过大或过小、网格布的耐碱涂敷层的涂敷量不足或钢丝网的镀锌层厚度不足，钢丝锈蚀膨胀。面层中网格布的埋设位置不当，过于靠近内侧；因网格布间断开无搭接或搭接尺寸不能满足规范的要求；窗口周边及墙体转折处等易产生应力集中的部位未设增强网格布；抹底层胶浆时直接把网格布铺设于墙面上，胶浆与网格布不能很好的复合为一体，使得网格布起不到应有的约束和分散作用。保温板板面不平，特别是相邻板面不平。板间缝隙用胶粘剂填塞；采用刚性腻子，腻子柔韧性不够；采用不耐水的腻子，当受到水的浸渍后起泡开裂；采用漆膜坚硬的涂料，涂料断裂伸长率很小；腻子与涂料
5、不匹配。例如，在聚合物改性腻子上面使用某些溶剂型涂料，由于该涂料中的溶剂同样会对腻子中的聚合物产生溶解作用而使腻子性能遭到破坏；在材料柔性不足的情况下未设保温系统的变形缝；在保温系统的截止部位因对不同材料材质变换处的防水处理方案不当；施工面层时在太阳曝晒下进行或在高温天气下抹完面层后未及时喷水养护，导致面层失水过快;冬季低温状态下施工，防冻措施不到位，因冻胀作用而产生的变形；违反施工技术规程，未安窗框先作保温或者做完保温后单抹窗口。3.1.2 克服墙体保温工程裂缝应采取的技术措施抗裂防护层的抗裂问题是主要矛盾，必须采用专用的抗裂砂浆并辅以合理的增强网，在砂浆中加入适量的聚合物和纤维对控制裂缝的
6、产生是有效的。由抹面砂浆与增强网构成的抗裂防护层对整个系统的抗裂性能起着比较关键的作用。抹面砂浆的柔韧极限拉伸变形应大于最不利情况下的自身变形（干缩变形、化学变形、湿度变形、温度变形）及基;1变形之和，从而保证抗裂防护层抗裂性要求。复合在抹面砂浆中增强网（如玻纤网格布）的使用，一方面能够有效的增加抗裂防护层的拉伸强度，另一方面由于能有效分散应力，可以将原本可能产生的较宽裂缝（有害裂缝）分散成许多较细裂缝（无害裂缝）从而形成其抗裂作用。表面涂塑材质及涂塑量对玻纤网格布的早期耐碱性具有较重要的意义，而玻纤品种对长期耐碱性具有决定意义。3.2 面层出现空鼓在已完工的面层上安装牌匾、霓虹灯、广告等，破坏了保护层，冬天雪水灌入保温板缝内，冻融的循环造成了空鼓或变形。所以，在已完工的面层上安装其它配件必须保护好保护层，采取切实可行的措施保护好建筑物的外衣。基层抹灰和保温层、保护层的含水率大，马上刷不透气的外墙涂料。夏季的气温高或冬季室内温度高，通风不畅，造成墙体的水气无法排出，使得部分水气集中在某一部位，就造成了面层出现了空鼓现象。所以，在刷涂料时，特别是刷不透气的涂料时，基层的含水率按GB50210涂料工程第10.1.5的要求：混凝土或抹灰基层涂刷溶剂涂料时，含水率不得大于8%,涂刷乳液型涂料时，含水率不得大于10%o对于当年的施工工程，最好第二年刷外墙涂料，以保证单位工程的工程质量。
