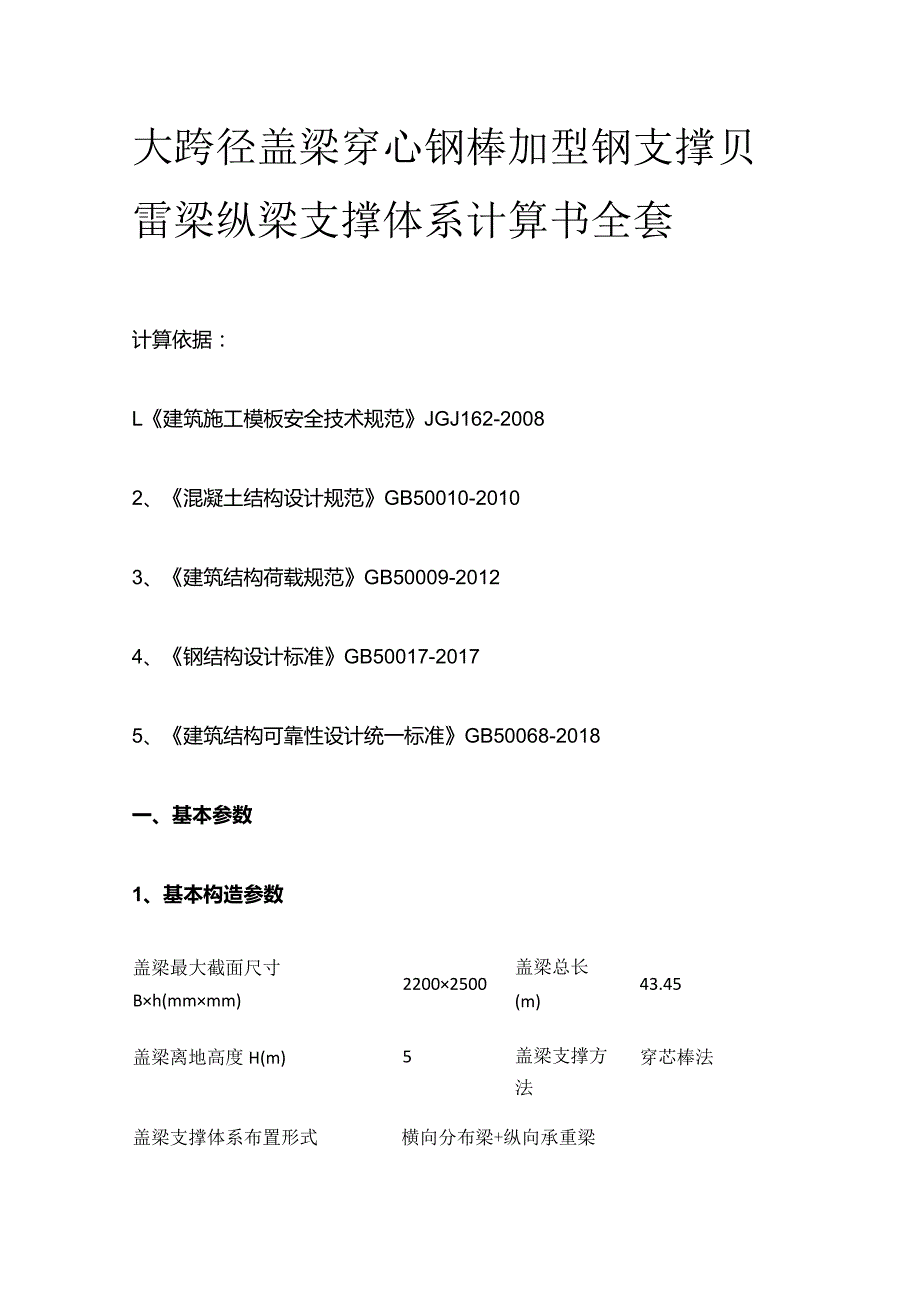

1、大跨径盖梁穿心钢棒加型钢支撑贝雷梁纵梁支撑体系计算书全套计算依据：L建筑施工模板安全技术规范JGJ162-20082、混凝土结构设计规范GB50010-20103、建筑结构荷载规范GB50009-20124、钢结构设计标准GB50017-20175、建筑结构可靠性设计统一标准GB50068-2018一、基本参数1、基本构造参数盖梁最大截面尺寸Bh(mmmm)22002500盖梁总长(m)43.45盖梁离地高度H(m)5盖梁支撑方法穿芯棒法盖梁支撑体系布置形式横向分布梁+纵向承重梁横向分布梁间距(m)0.12纵向承重梁间距(m)2.3除墩柱位置外，纵向承重梁是是卸架方式(墩柱)钢棒穿否有附加支撑

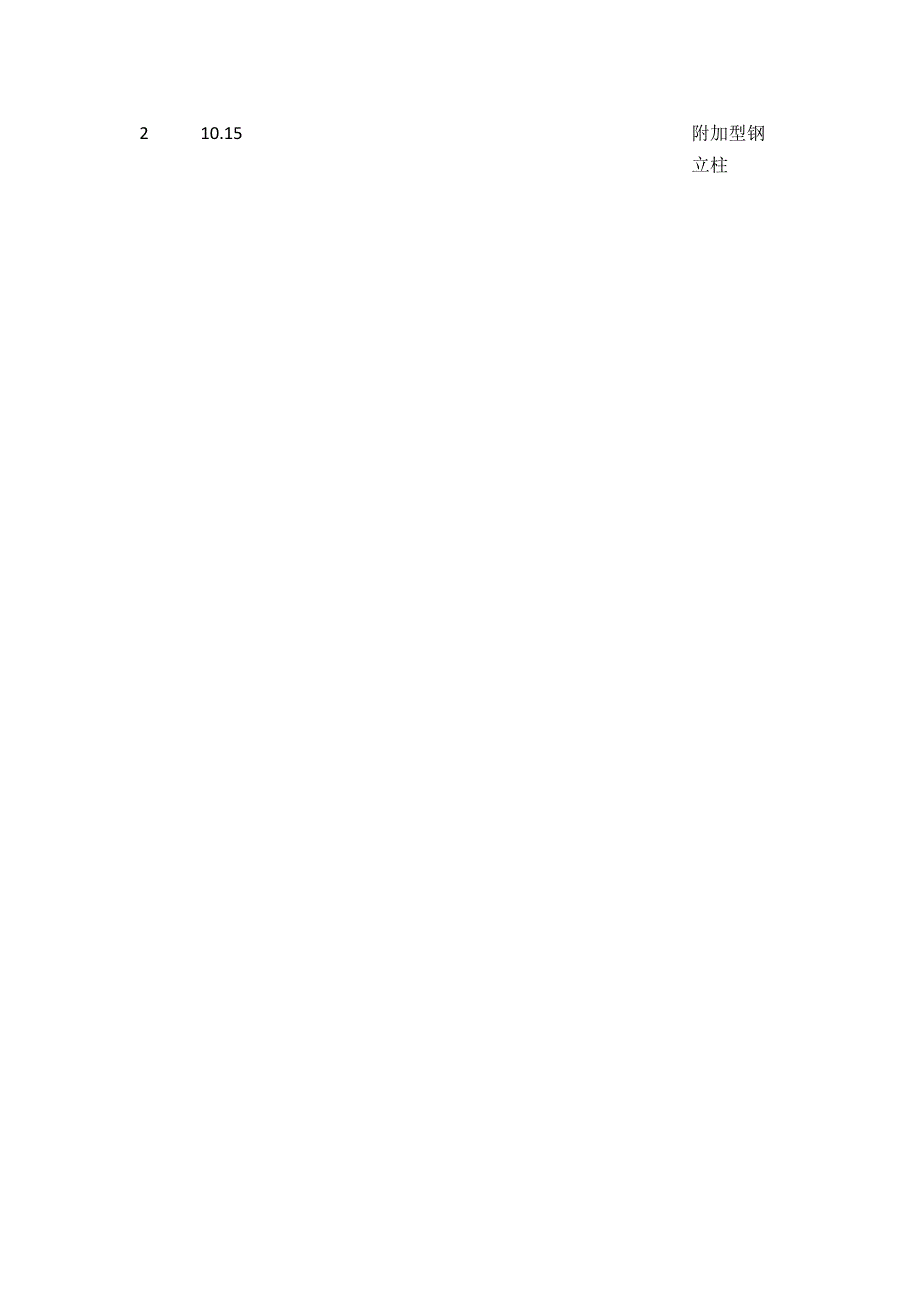

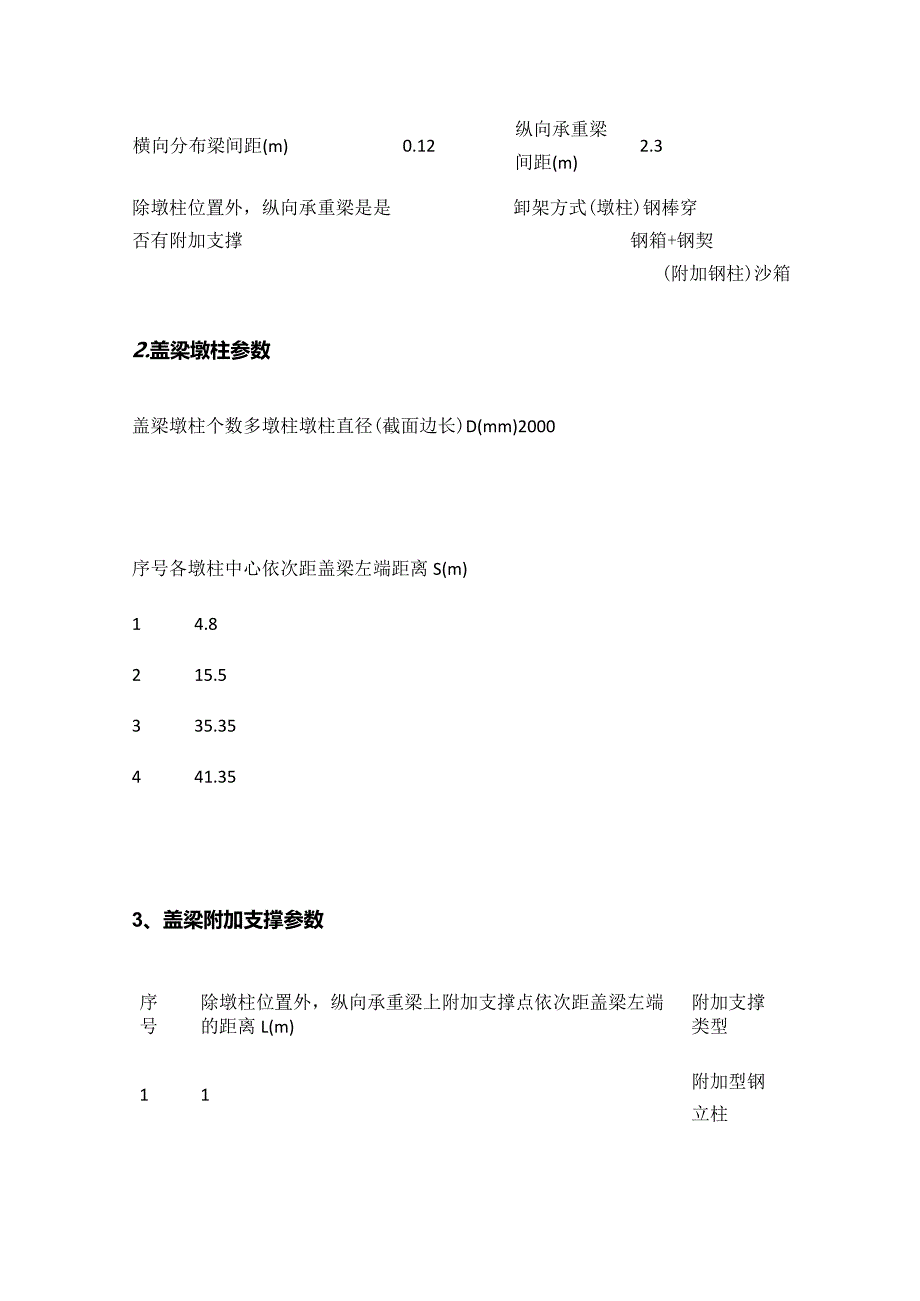

2、钢箱+钢契(附加钢柱)沙箱2.盖梁墩柱参数盖梁墩柱个数多墩柱墩柱直径(截面边长)D(mm)2000序号各墩柱中心依次距盖梁左端距离S(m)1 4.82 15.53 35.354 41.353、盖梁附加支撑参数序除墩柱位置外，纵向承重梁上附加支撑点依次距盖梁左端附加支撑号的距离L(m)类型11附加型钢立柱210.15附加型钢立柱320.5附加型钢立柱425.5附加型钢立柱530.4附加型钢立柱二、荷载设计模板自重标准值Glk(kNm2)面板0.3面板及小梁楼板模板0.50.75混凝土自重标准值G2k(kNm3)24盖梁钢筋自重标准值G3k(kNm3)2施工人员及设备荷载标准值Qk(kNm2)3结
3、构重要性系数YO1.1可变荷载调整系数VL0.9盖梁支撑简图如下：盖梁抱箍纵向立面图盖梁抱箍横向立面图三、面板验算面板材料类型组合钢模板盖梁底膜钢模板小楞布置方式井字型布置钢模板纵向小楞间距（.mm）300钢模板横向小楞间距（mm）300钢板厚度（mm）5钢板抗弯强度设计值f（Nmm2）215钢板弹性模量E（Nmm2）206000单位长度钢板截面抵抗矩：W=bt26=1000556=4166.667mm3单位长度钢板截面惯性矩：I=bt312=100055512二10416.667mm3单位长度钢面板所受均布线荷载：q=O1.3(Glk+(G2k+G3k)h)+1.5LQkl=l.l1.3(0
4、.3+(24+2)2.5)+1.50.93l=97.834kNm由于钢面板纵横向楞间距比值300/300=13,钢面板按双向板（两边固支，两边钱支）计算依据建筑施工手册（第四版），单位长度钢板最大弯矩值：Mxmax=0.023497.8340.32=0.206kNmMymax=0.023497.8340.32=0.206kNm钢的泊松比为=03,对弯矩进行修正：Mx=Mxmax+Mymax=0.206+0.30.206=0.2678kNmMy=Mymax+Mxmax=0.2060.30.206=0.2678kNmM=max(MxzMy)=max(0.2678z0,2678)=0.2678kNm
5、1、强度验算=MW=0.26781064166.667=64.284Nmm2f=215Nmm2钢板强度满足要求！2.挠度验算钢板刚度：Bc=Et3(12(l-2)=20600053(12(l-0.32)=2358058.608Nmm钢板最大挠度：fmax=maxql4Bc=0.0021597.83410-330042358058.608=0.723mml400=300400=0.75mm钢板挠度满足要求!四.横向分布梁计算横向分布梁类型槽钢横向分布梁截面类型12号槽钢横向分布梁抗弯强度设计值f(Nmm2)205横向分布梁抗剪强度设计值(Nmm2)125横向分布梁截面抵抗矩W(cm3)57.7横
6、向分布梁弹性模量E(Nmm2)206000横向分布梁截面惯性矩I(cm4)346承载能力极限状态：ql=O1.3(Glk+(G2k+G3k)h)+1.5LQkS=l.l1.3(0.75(24+2)2.5)+1.50.930.12=11.817kNm横向分布梁自重q2=l.l1.30.121=0.173kNm梁左侧模板传递给横向分布梁荷载Fl=l.l1.30.752.50.12=0.322kN梁左侧模板传递给横向分布梁荷载F2=l.l1.30.752.50.12=0.322kN正常使用极限状态：ql,=(Glk+(G2k+G3k)h)+QkS=(0.75+(24+2)2.5)+30.12=8.2
7、5kNm横向分布梁自重q2=l0.121=0.121kNm梁左侧模板传递给横向分布梁荷载F=l0.752.50.12=0.225kN梁左侧模板传递给横向分布梁荷载F2=l0.752.50.12=0.225kN计算简图如下：1 .抗弯验算横向分布梁弯矩图(kNm)=MmaxW=7.9310657700=137.43Nmm2f=205Nmm2满足要求！2 .抗剪验算横向分布梁剪力图(kN)Vmax=13.52kNmax=Vmax(8Iz)bhO2-(b-)h2=13.521000531202-(53-5.5)1022(834600005.5)=23.889Nmm2=125Nmr2满足要求！3、挠度
8、验算横向分布梁变形图(mm)vmax=4.28mmv=L/400=2300/400=5.75mm满足要求！4、支座反力计算承载能力极限状态支座反力:RmaX=I3.52kN正常使用极限状态支座反力:Rmax=9.439kN五、纵向承重梁计算纵向承重梁类型贝雷梁是否为加强贝雷梁否梁片组合形式单排单层贝雷梁容许弯矩M(kN.m)788.2贝雷梁容许剪力M(kN)245.2贝雷梁自重线荷载标准值(kNm)0.33纵向承重梁自重线荷载标准值：q=0.33kNm纵向承重梁自重线荷载设计值：q=LlL30.33=0.472kNm横向分布梁传递的支座反力(纵向承重梁中间部位)：集中荷载标准值：Fl=9.43
9、9kN集中荷载设计值：Fl=13.52kN横向分布梁传递的支座反力(纵向承重梁两端部位)：集中荷载标准值：F2,=9.4392=4.72kN集中荷载设计值：F2=13.522=6.76kN计算简图如下：由于纵向承重梁为贝雷梁，抗弯抗剪验算用容许值，则相应荷载用标准值计算。1 .抗弯验算弯矩图(kNm)Mmax=219.072kNmM=788.2kNm满足要求！2 .抗剪验算剪力图(kN)Vmax=242.347kNV=245.2kN满足要求！3 .支座反力计算连续梁支座反力设计值依次为：Rl=283.493kNzR2=551.127kNzR3=622.989kNzR4=582.607kN,R5
10、=560.827kNzR6=567.735kNzR7=528.743kN,R8=647927kN,R9=582.819kN六、附加型钢立柱验算型钢立柱类型大钢管立柱计算长度Hs(m)3.5截面类型2735钢材等级Q235立柱抗压强度设计值f(Nmm2)205回转半径i(cm)9.48立柱截面面积(mm2)4210弹性模量E(Nmm2)206000型钢立柱自重标准值gk(kNm)0.33截面抵抗矩W(cm3)276.98纵向承重梁附加型钢支撑位置纵向承重梁传递给型钢立柱荷载分别为:Rl=283.493kNzR3=622.989kNzR5=560.827kN,R6=567.735kN,R7=528
11、.743kNN=max(Rl,R3,R5,R6,R7)=max(283.493,622.989,560.827,567.735,528.743)=622.989kN立柱长细比入=HSi=350094.8=36.92入=150满足要求！查表得=0.914型钢立柱所受轴力：F=N+l.l1.3gkH=622.989+l.l1.30.335=625.349kN型钢立柱稳定性验算：=F(A)=625.349103(0.9144210)=162.515Nmr2f=205Nmm2满足要求!七.型钢立柱基础验算型钢立柱传给基础荷载F=625.349kN立柱基础设置地基基础地基土类型粘性地基承载力特征值fak
