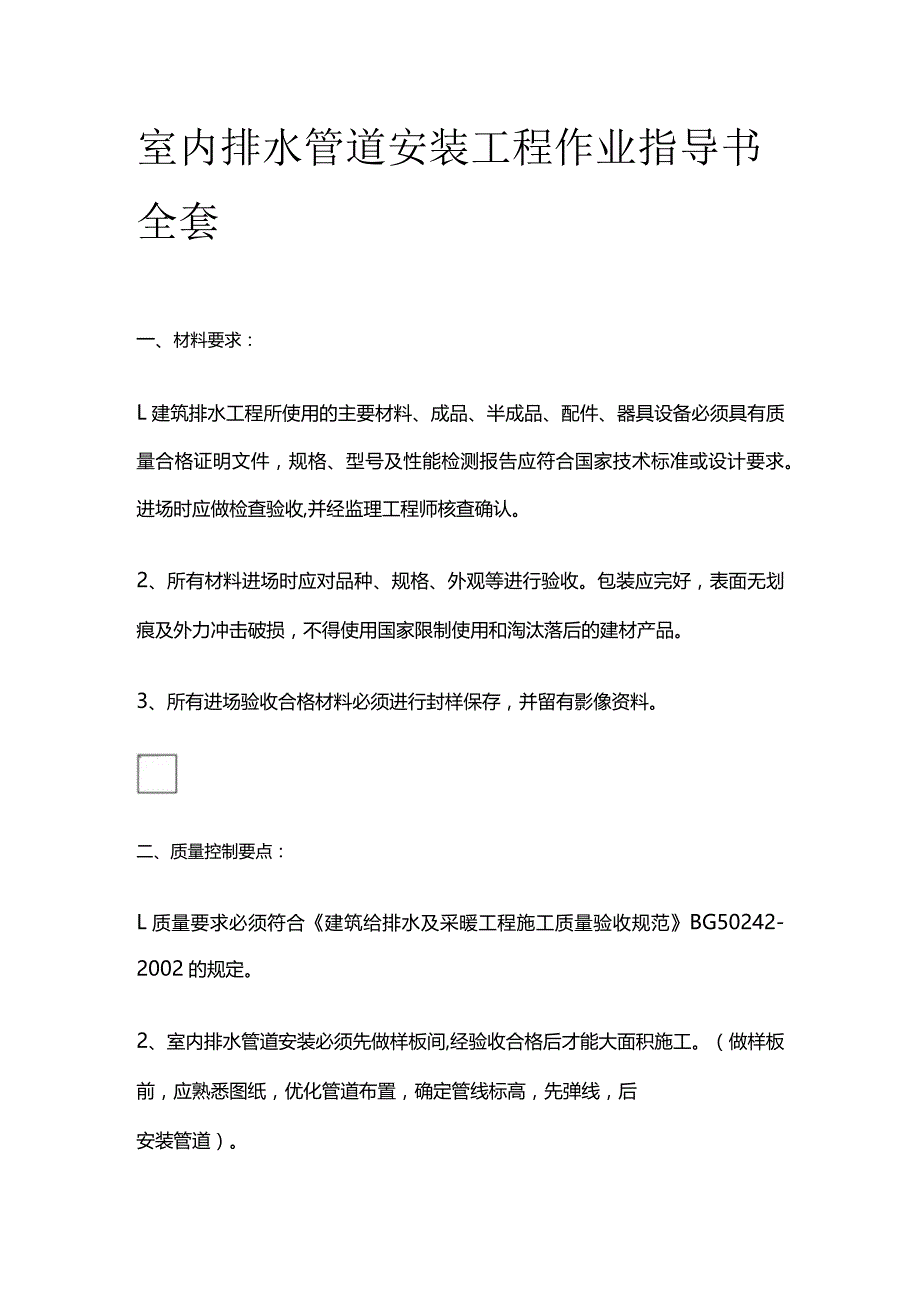

室内排水管道安装工程作业指导书全套.docx_第1页
第1页 / 共3页

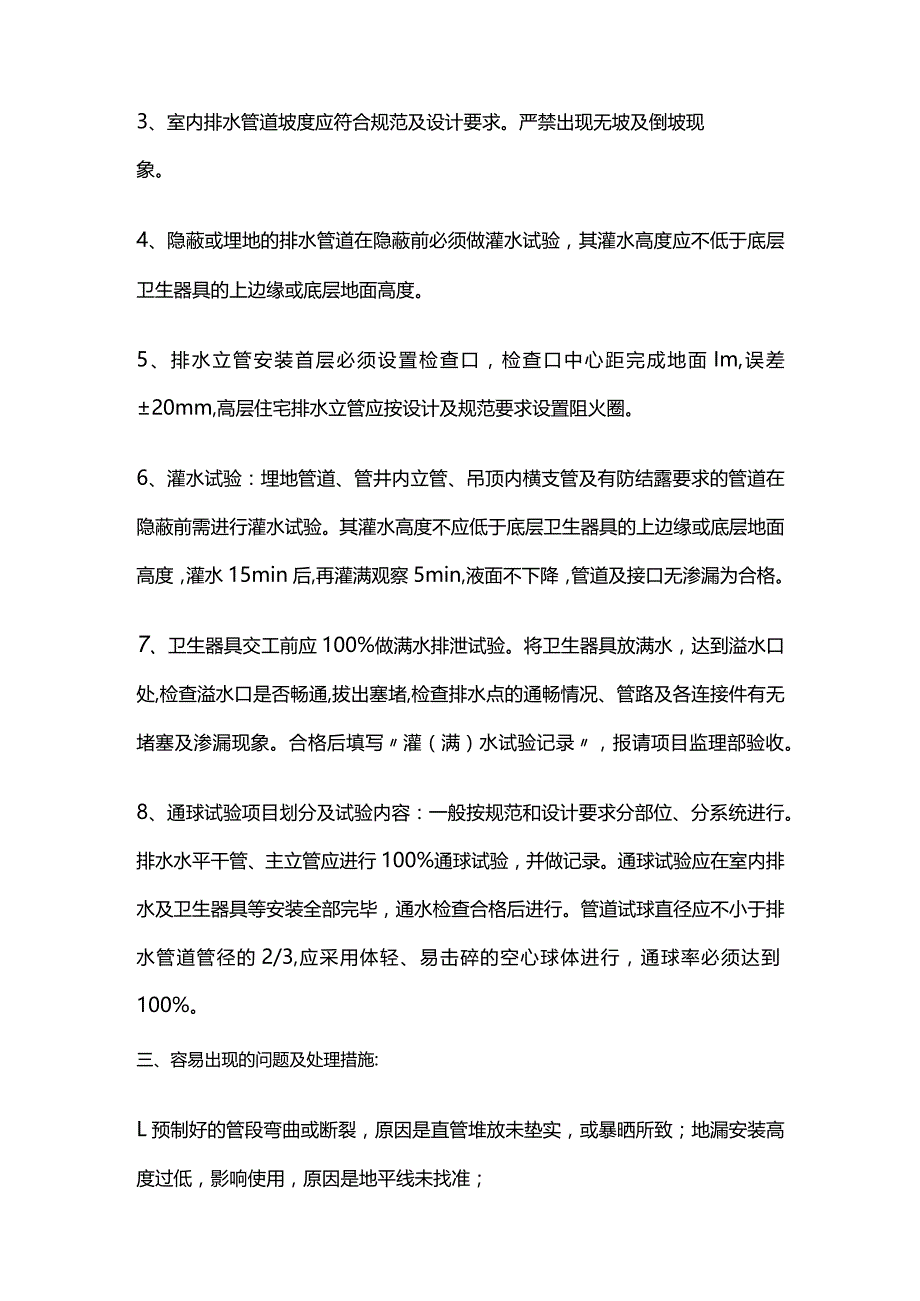

室内排水管道安装工程作业指导书全套.docx_第2页
第2页 / 共3页

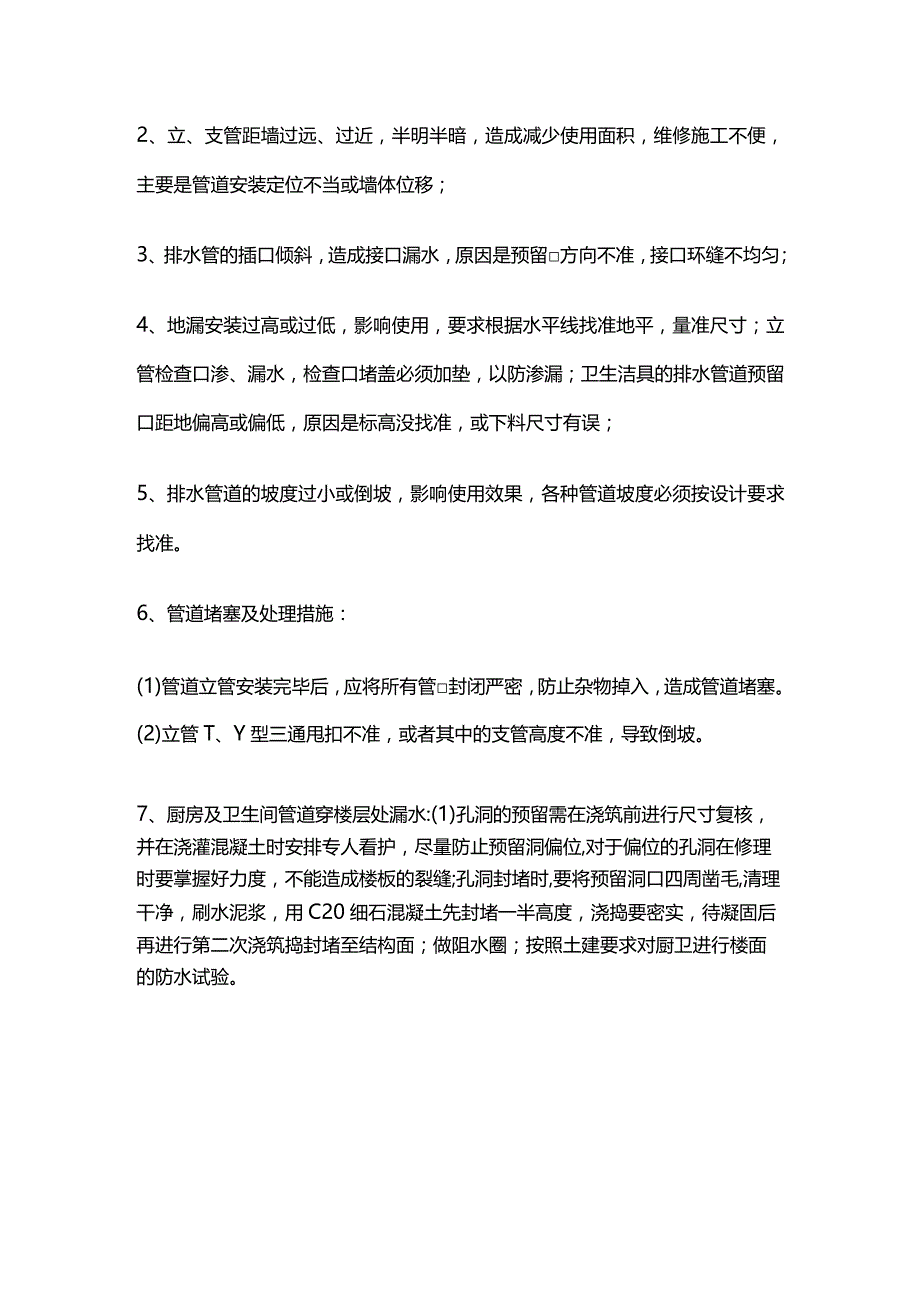

室内排水管道安装工程作业指导书全套.docx_第3页
第3页 / 共3页
亲,该文档总共3页,全部预览完了,如果喜欢就下载吧!
资源描述

《室内排水管道安装工程作业指导书全套.docx》由会员分享,可在线阅读,更多相关《室内排水管道安装工程作业指导书全套.docx(3页珍藏版)》请在第壹文秘上搜索。

1、室内排水管道安装工程作业指导书全套一、材料要求:L建筑排水工程所使用的主要材料、成品、半成品、配件、器具设备必须具有质量合格证明文件,规格、型号及性能检测报告应符合国家技术标准或设计要求。进场时应做检查验收,并经监理工程师核查确认。2、所有材料进场时应对品种、规格、外观等进行验收。包装应完好,表面无划痕及外力冲击破损,不得使用国家限制使用和淘汰落后的建材产品。3、所有进场验收合格材料必须进行封样保存,并留有影像资料。二、质量控制要点:L质量要求必须符合建筑给排水及采暖工程施工质量验收规范BG50242-2002的规定。2、室内排水管道安装必须先做样板间,经验收合格后才能大面积施工。(做样板前,

2、应熟悉图纸,优化管道布置,确定管线标高,先弹线,后安装管道)。3、室内排水管道坡度应符合规范及设计要求。严禁出现无坡及倒坡现象。4、隐蔽或埋地的排水管道在隐蔽前必须做灌水试验,其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。5、排水立管安装首层必须设置检查口,检查口中心距完成地面Im,误差20mm,高层住宅排水立管应按设计及规范要求设置阻火圈。6、灌水试验:埋地管道、管井内立管、吊顶内横支管及有防结露要求的管道在隐蔽前需进行灌水试验。其灌水高度不应低于底层卫生器具的上边缘或底层地面高度,灌水15min后,再灌满观察5min,液面不下降,管道及接口无渗漏为合格。7、卫生器具交工前应100%

3、做满水排泄试验。将卫生器具放满水,达到溢水口处,检查溢水口是否畅通,拔出塞堵,检查排水点的通畅情况、管路及各连接件有无堵塞及渗漏现象。合格后填写灌(满)水试验记录,报请项目监理部验收。8、通球试验项目划分及试验内容:一般按规范和设计要求分部位、分系统进行。排水水平干管、主立管应进行100%通球试验,并做记录。通球试验应在室内排水及卫生器具等安装全部完毕,通水检查合格后进行。管道试球直径应不小于排水管道管径的2/3,应采用体轻、易击碎的空心球体进行,通球率必须达到100%。三、容易出现的问题及处理措施:L预制好的管段弯曲或断裂,原因是直管堆放未垫实,或暴晒所致;地漏安装高度过低,影响使用,原因是

4、地平线未找准;2、立、支管距墙过远、过近,半明半暗,造成减少使用面积,维修施工不便,主要是管道安装定位不当或墙体位移;3、排水管的插口倾斜,造成接口漏水,原因是预留方向不准,接口环缝不均匀;4、地漏安装过高或过低,影响使用,要求根据水平线找准地平,量准尺寸;立管检查口渗、漏水,检查口堵盖必须加垫,以防渗漏;卫生洁具的排水管道预留口距地偏高或偏低,原因是标高没找准,或下料尺寸有误;5、排水管道的坡度过小或倒坡,影响使用效果,各种管道坡度必须按设计要求找准。6、管道堵塞及处理措施:(1)管道立管安装完毕后,应将所有管封闭严密,防止杂物掉入,造成管道堵塞。(2)立管T、Y型三通甩扣不准,或者其中的支管高度不准,导致倒坡。7、厨房及卫生间管道穿楼层处漏水:(1)孔洞的预留需在浇筑前进行尺寸复核,并在浇灌混凝土时安排专人看护,尽量防止预留洞偏位,对于偏位的孔洞在修理时要掌握好力度,不能造成楼板的裂缝;孔洞封堵时,要将预留洞口四周凿毛,清理干净,刷水泥浆,用C20细石混凝土先封堵一半高度,浇捣要密实,待凝固后再进行第二次浇筑捣封堵至结构面;做阻水圈;按照土建要求对厨卫进行楼面的防水试验。
