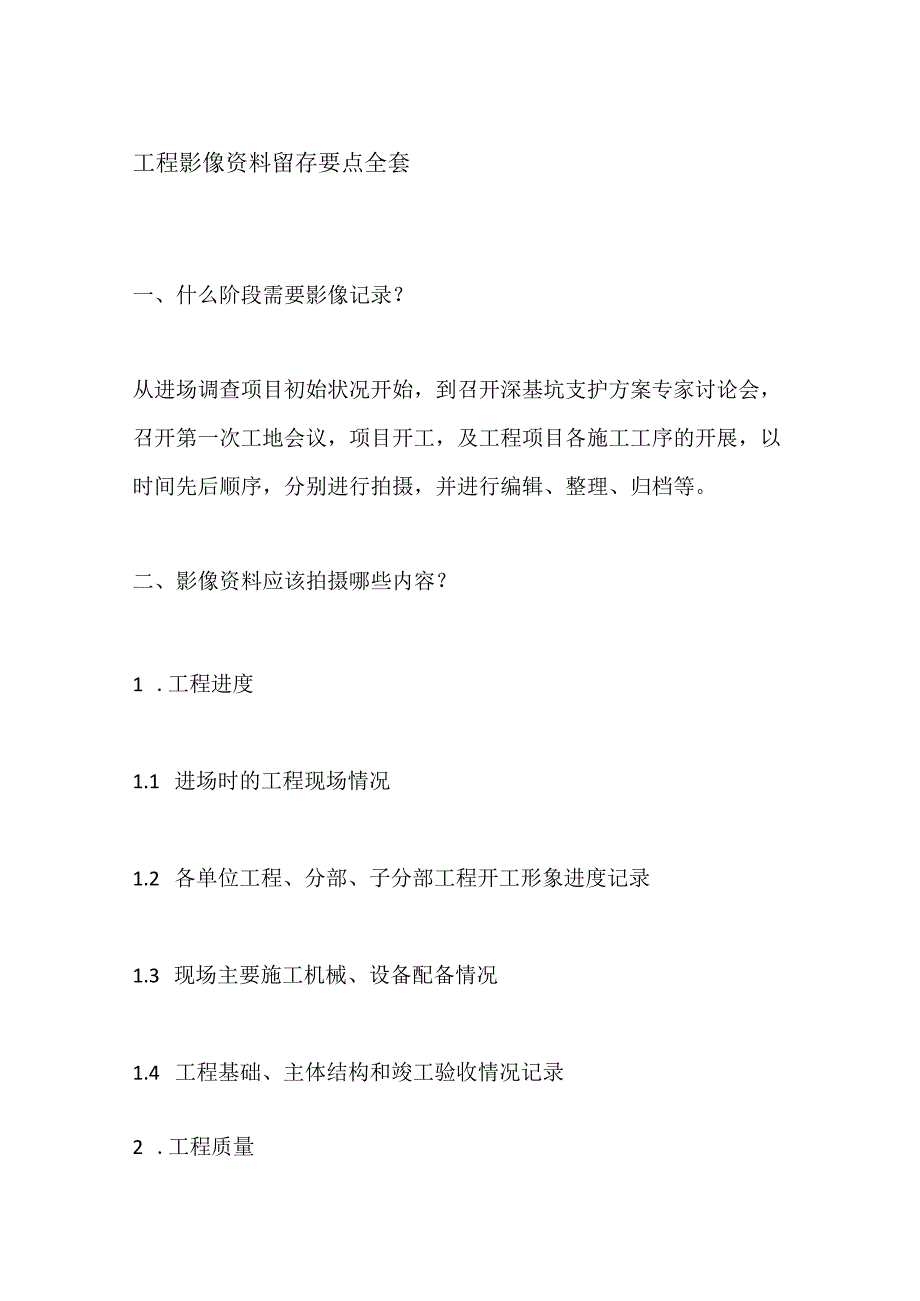

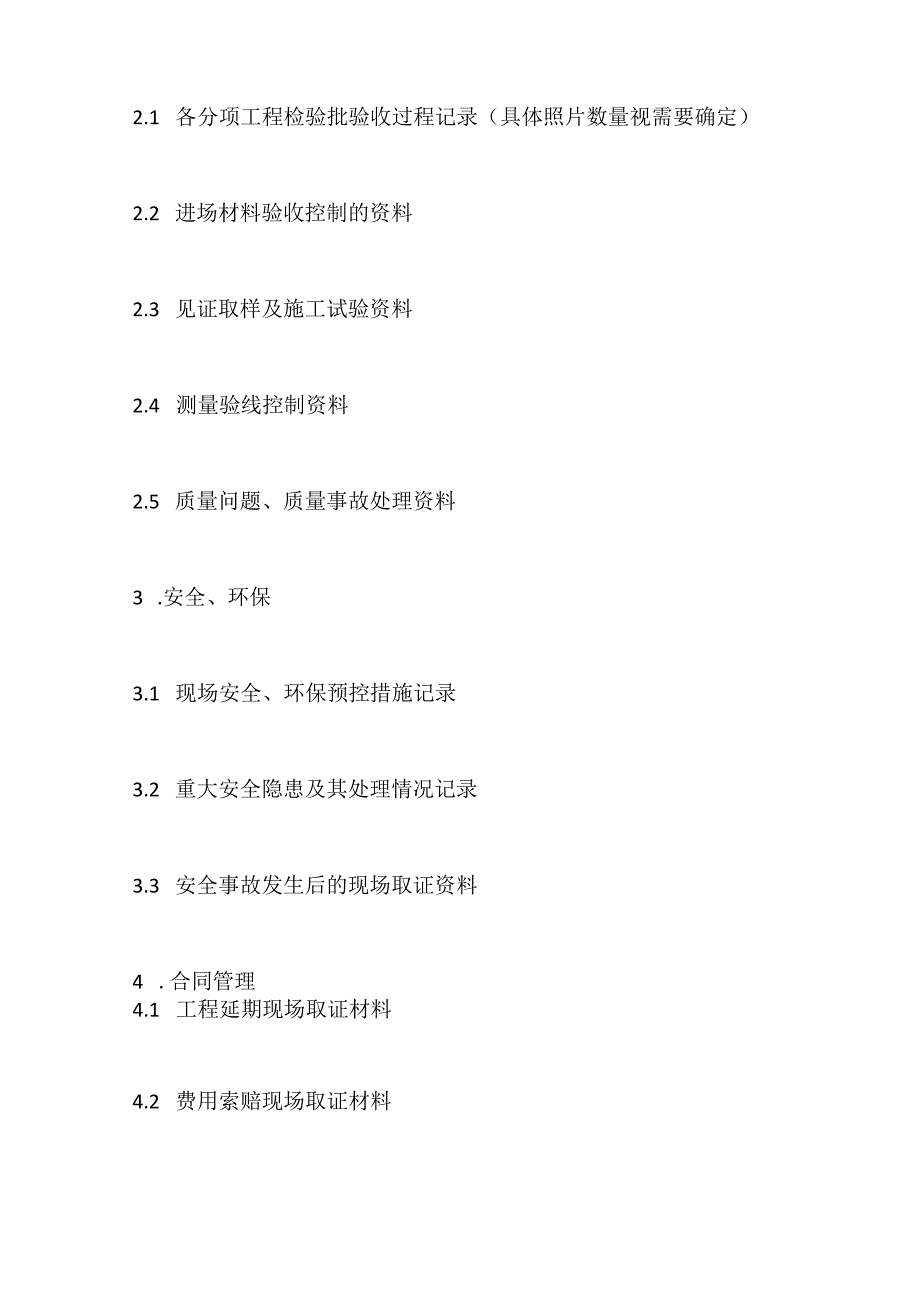

1、工程影像资料留存要点全套一、什么阶段需要影像记录？从进场调查项目初始状况开始，到召开深基坑支护方案专家讨论会，召开第一次工地会议，项目开工，及工程项目各施工工序的开展，以时间先后顺序，分别进行拍摄，并进行编辑、整理、归档等。二、影像资料应该拍摄哪些内容？1 .工程进度1.1 进场时的工程现场情况1.2 各单位工程、分部、子分部工程开工形象进度记录1.3 现场主要施工机械、设备配备情况1.4 工程基础、主体结构和竣工验收情况记录2 .工程质量2.1 各分项工程检验批验收过程记录（具体照片数量视需要确定）2.2 进场材料验收控制的资料2.3 见证取样及施工试验资料2.4 测量验线控制资料2.5 质

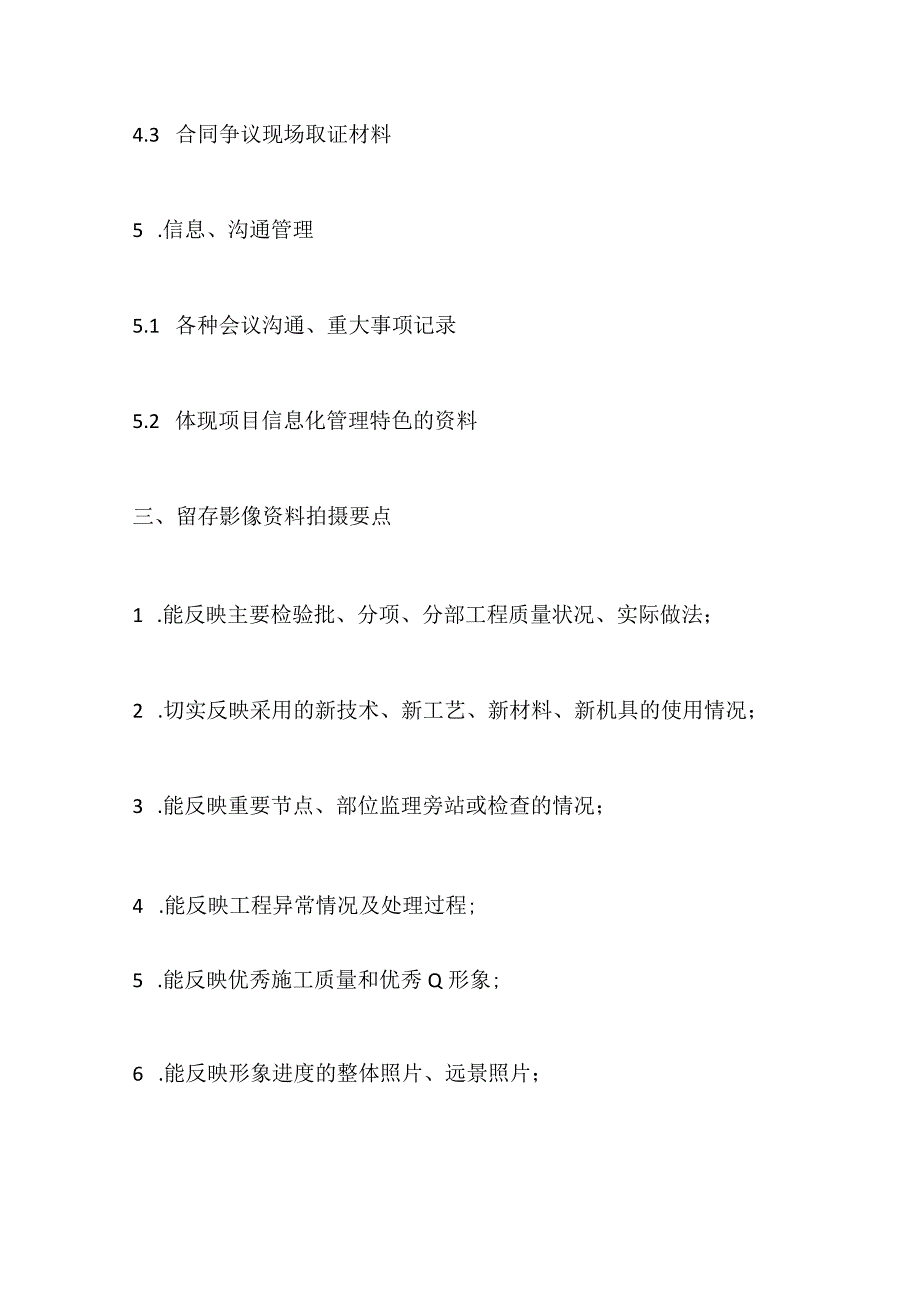

2、量问题、质量事故处理资料3 .安全、环保3.1 现场安全、环保预控措施记录3.2 重大安全隐患及其处理情况记录3.3 安全事故发生后的现场取证资料4 .合同管理4.1 工程延期现场取证材料4.2 费用索赔现场取证材料4.3 合同争议现场取证材料5 .信息、沟通管理5.1 各种会议沟通、重大事项记录5.2 体现项目信息化管理特色的资料三、留存影像资料拍摄要点1 .能反映主要检验批、分项、分部工程质量状况、实际做法；2 .切实反映采用的新技术、新工艺、新材料、新机具的使用情况；3 .能反映重要节点、部位监理旁站或检查的情况；4 .能反映工程异常情况及处理过程;5 .能反映优秀施工质量和优秀Q形象;
3、6 .能反映形象进度的整体照片、远景照片；7 .重要人员检查督查照片、优秀质量照片尽可能体现管理和企业文化要求；8 .拍摄时尽量将相机调整成显示日期状态；9 .整理汇总时将单张文件命名以:序号+部位+工序名称+日期的格式。例如:X#楼基础负一层墙柱钢筋绑扎2020.6.4,好的照片在最后单独备注“好”字；10 .留存照片要整理完成，且经过筛选，当期每种类照片数张即可。影像资料可以是照片，也可以是视频；11 .拍摄内容处于照片中心；12 .拍摄人物时展现正脸，并将主要领导置于中心，拍摄人员和迎检人员站位；13 .拍摄角度不逆光;14 .拍摄反映的内容或是问题部份突出，清晰可见；15 .能够反映检
4、测数据的，检测工具同时呈现相关数据。四、影像资料的质量要求1 .必须图像清晰，照片不得低于500万像素。图片上应留有拍摄日期，拍摄的角度、方式应能全面反映相关的主题，并具有代表性；2 .当拍摄需要反映偏差的主题时，应立钢尺等参照物进行明确标识和记录，以供追溯；3 .当拍摄梁柱节点等空间部位时，应从多个角度拍摄记录各个面的质量情况；4 .影像资料应能全面反映新材料、新工艺、新结构在工程中的应用情况以及重要结构节点、部位的控制状况；应能全面反映项目部对关键部位、关键工序的控制；5 .对施工过程中出现的安全、质量问题，或施工中遇到的异常地质条件、地下障碍物的情形时，应及时予以拍摄记录，并对安全质量问
5、题和异常情况的处理全过程进行跟踪拍摄记录，作为验收凭证，并将最终（整改）结果拍摄记录存档；6 .在进行编辑整理时，应配有标题，附有文字说明，并注明拍摄时间和拍摄人；7 .所拍摄的影像资料应能全面反映工程开工、竣工和重要施工阶段的工程形象面貌；8 .所拍摄的影像资料应能全面反映工程重要活动、重要会议、重点检查、贵宾参观等情况。五、一般影像资料需要拍摄哪些位置？1 .地基与基础1.1 土方分层开挖过程、坑底人工杆土、开挖后基坑全貌及地基验槽;1.2 土方回填的回填土验收、分层压实厚度及压实系数检测;1.3 桩施工过程的定位、打桩、验收;1.4 承台基础钢筋、底板钢筋、梁柱节点钢筋、柱子插筋留置或电
6、焊压力焊接头、板墙钢筋、主梁接头设置和锚固长度等验收、混凝土浇筑旁站过程、塌落度测试、试块制作、同条件养护试块的现场养护、砂养护措施及拆模后基础碎质量验收、碎实体质量检测、后浇带碎后浇带止水带垃圾和钢筋清理验收、后浇带碎浇筑旁站、试块制作及养护措施、预埋件的埋设。2 .主体2.1 钢筋原材和加工验收、柱筋连接、梁柱节点钢筋、剪力墙钢筋、梁板钢筋的搭接和锚固长度、楼梯间、悬挑构件上皮钢筋以及楼板转角加强筋的验收；2.2 混凝土浇筑过程、塌落度测试、试块制作、同条件养护试块的现场养护、碎平仓收头及浇水养护措施、柱墙接缝处理，模板拆除后的混凝土外观质量；2.3 材料进场、见证取样、送检、水泥砂浆配合
7、比、砂浆试件、砌筑、封堵架眼、验收；2.4 柱模、梁、板墙模板验收以及模板拆除，梁、板、柱、剪力墙、电梯井筒尺寸和外观缺陷验收、设备基础尺寸验收以及结构实体钢筋保护层和碎非破损检测见证；2.5 钢结构焊接焊接坡口处理、现场安装焊接、焊缝探伤、栓钉焊接、栓钉焊后弯曲试验、钢结构安装、地脚螺栓安装、钢柱安装、安装检查验收、构件表面喷砂除锈、底漆、中间封闭漆、面漆涂装、涂层测厚仪检测；2.6 防水碎结、变形缝、施工缝、后浇带、穿墙管道、埋设件等细部构造的作法、抗渗试块制作、模板对拉螺栓止水片及预埋木块后处理验收、根据设计具体情况选用水泥砂浆、防水层基层处理验收、每道防水层阴阳角做法、卷材防水层、基层
8、处理验收、卷材防水层的搭接、每道防水层阴阳角、变形缝、穿墙管道等细部做法、保护层验收涂料防水层基层处理验收、每道防水层阴阳角、变形缝、穿墙管道等细部做法及保护层验收。3 .应对下列内容进行摄像：3.1 开工前场地全貌;3.2 基坑开挖前场地全貌;3.3 深基坑土方分层开挖全过程（包括基坑全貌）；3.4 0.00以下结构完工全貌；3.5 主体结构封顶全貌；3.6 钢结构吊装和安装过程；3.7 玻璃幕墙吊装和安装过程；3.8 单位工程竣工全貌（包括外立面、门厅、中庭、特殊装饰部位以及屋面等）；3.9 重要工程活动过程。六、影像资料的日常管理工作1 .影像资料应按随工程进展同步拍摄、编辑、整理归档；2 .影像资料应按照单位工程中分部、分项工程验收资料的组卷顺序，分别收集整理归档;3 .由于项目单位工程较多，可在同材料、同类型的单位工程中分别选取具有代表性的工程留置影像资料；4 .影像资料应在日常整理过程中及时备份，防止丢失。
