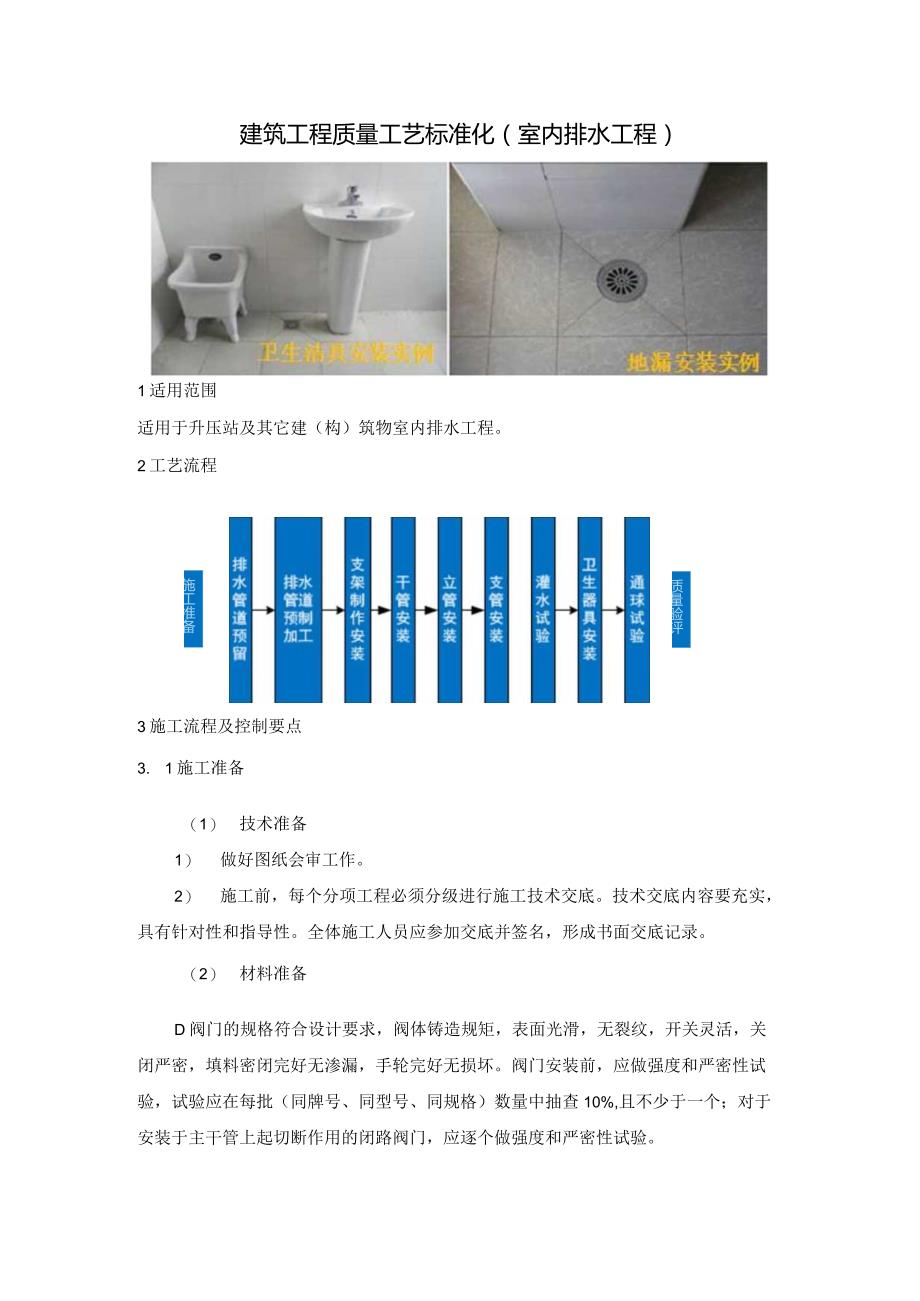

1、建筑工程质量工艺标准化（室内排水工程）1适用范围适用于升压站及其它建（构）筑物室内排水工程。2工艺流程施工准备质量验评3施工流程及控制要点3. 1施工准备（1） 技术准备1） 做好图纸会审工作。2） 施工前，每个分项工程必须分级进行施工技术交底。技术交底内容要充实，具有针对性和指导性。全体施工人员应参加交底并签名，形成书面交底记录。（2） 材料准备D阀门的规格符合设计要求，阀体铸造规矩，表面光滑，无裂纹，开关灵活，关闭严密，填料密闭完好无渗漏，手轮完好无损坏。阀门安装前，应做强度和严密性试验，试验应在每批（同牌号、同型号、同规格）数量中抽查10%,且不少于一个；对于安装于主干管上起切断作用的闭

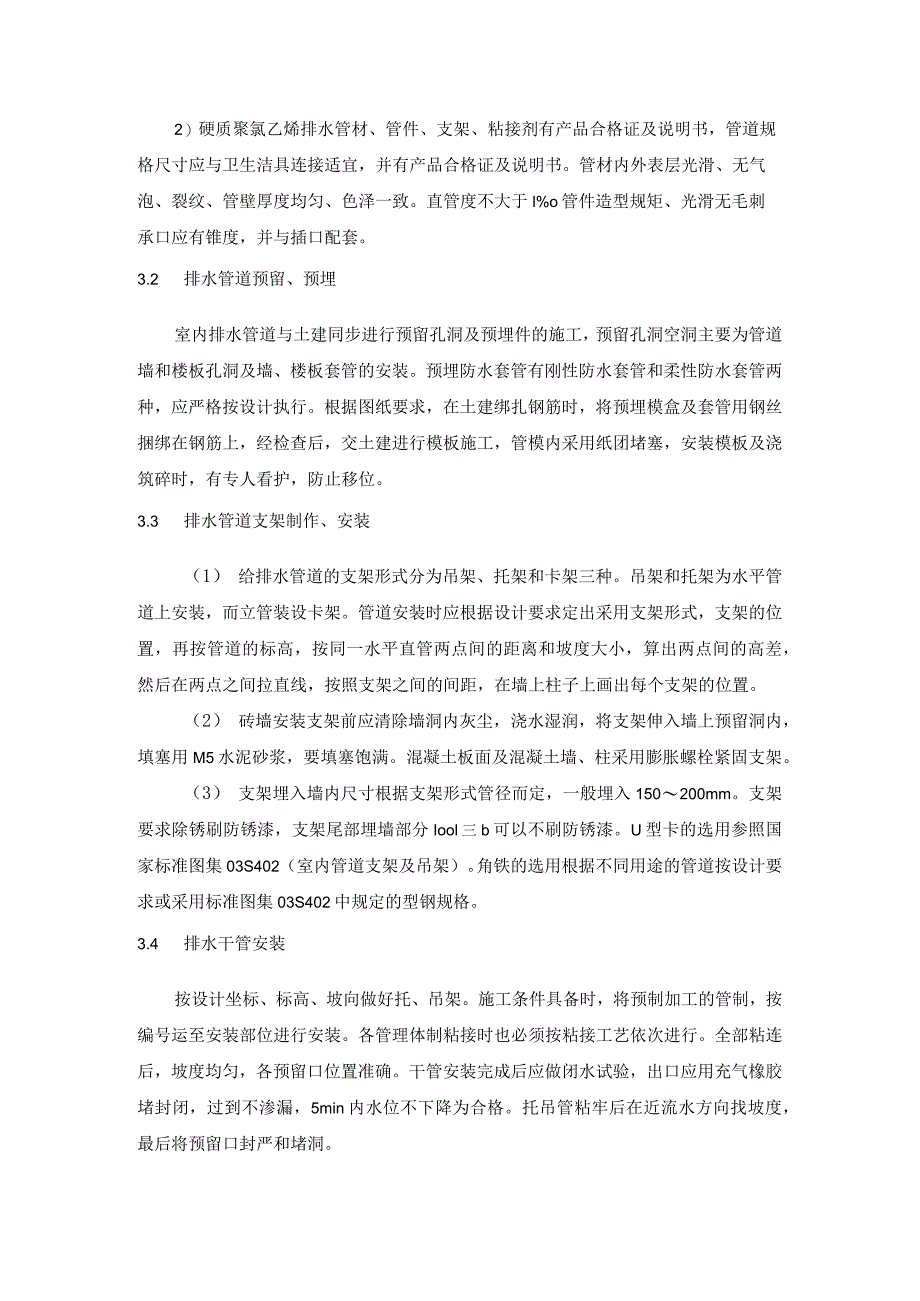

2、路阀门，应逐个做强度和严密性试验。2）硬质聚氯乙烯排水管材、管件、支架、粘接剂有产品合格证及说明书，管道规格尺寸应与卫生洁具连接适宜，并有产品合格证及说明书。管材内外表层光滑、无气泡、裂纹、管壁厚度均匀、色泽一致。直管度不大于l%o管件造型规矩、光滑无毛刺承口应有锥度，并与插口配套。3.2 排水管道预留、预埋室内排水管道与土建同步进行预留孔洞及预埋件的施工，预留孔洞空洞主要为管道墙和楼板孔洞及墙、楼板套管的安装。预埋防水套管有刚性防水套管和柔性防水套管两种，应严格按设计执行。根据图纸要求，在土建绑扎钢筋时，将预埋模盒及套管用钢丝捆绑在钢筋上，经检查后，交土建进行模板施工，管模内采用纸团堵塞，安
3、装模板及浇筑碎时，有专人看护，防止移位。3.3 排水管道支架制作、安装（1） 给排水管道的支架形式分为吊架、托架和卡架三种。吊架和托架为水平管道上安装，而立管装设卡架。管道安装时应根据设计要求定出采用支架形式，支架的位置，再按管道的标高，按同一水平直管两点间的距离和坡度大小，算出两点间的高差，然后在两点之间拉直线，按照支架之间的间距，在墙上柱子上画出每个支架的位置。（2） 砖墙安装支架前应清除墙洞内灰尘，浇水湿润，将支架伸入墙上预留洞内，填塞用M5水泥砂浆，要填塞饱满。混凝土板面及混凝土墙、柱采用膨胀螺栓紧固支架。（3） 支架埋入墙内尺寸根据支架形式管径而定，一般埋入150200mm。支架要求
4、除锈刷防锈漆，支架尾部埋墙部分Iool三b可以不刷防锈漆。U型卡的选用参照国家标准图集03S402（室内管道支架及吊架）。角铁的选用根据不同用途的管道按设计要求或采用标准图集03S402中规定的型钢规格。3.4 排水干管安装按设计坐标、标高、坡向做好托、吊架。施工条件具备时，将预制加工的管制，按编号运至安装部位进行安装。各管理体制粘接时也必须按粘接工艺依次进行。全部粘连后，坡度均匀，各预留口位置准确。干管安装完成后应做闭水试验，出口应用充气橡胶堵封闭，过到不渗漏，5min内水位不下降为合格。托吊管粘牢后在近流水方向找坡度，最后将预留口封严和堵洞。地下埋设管道，根据图纸要求的坐标、标高，预留槽洞

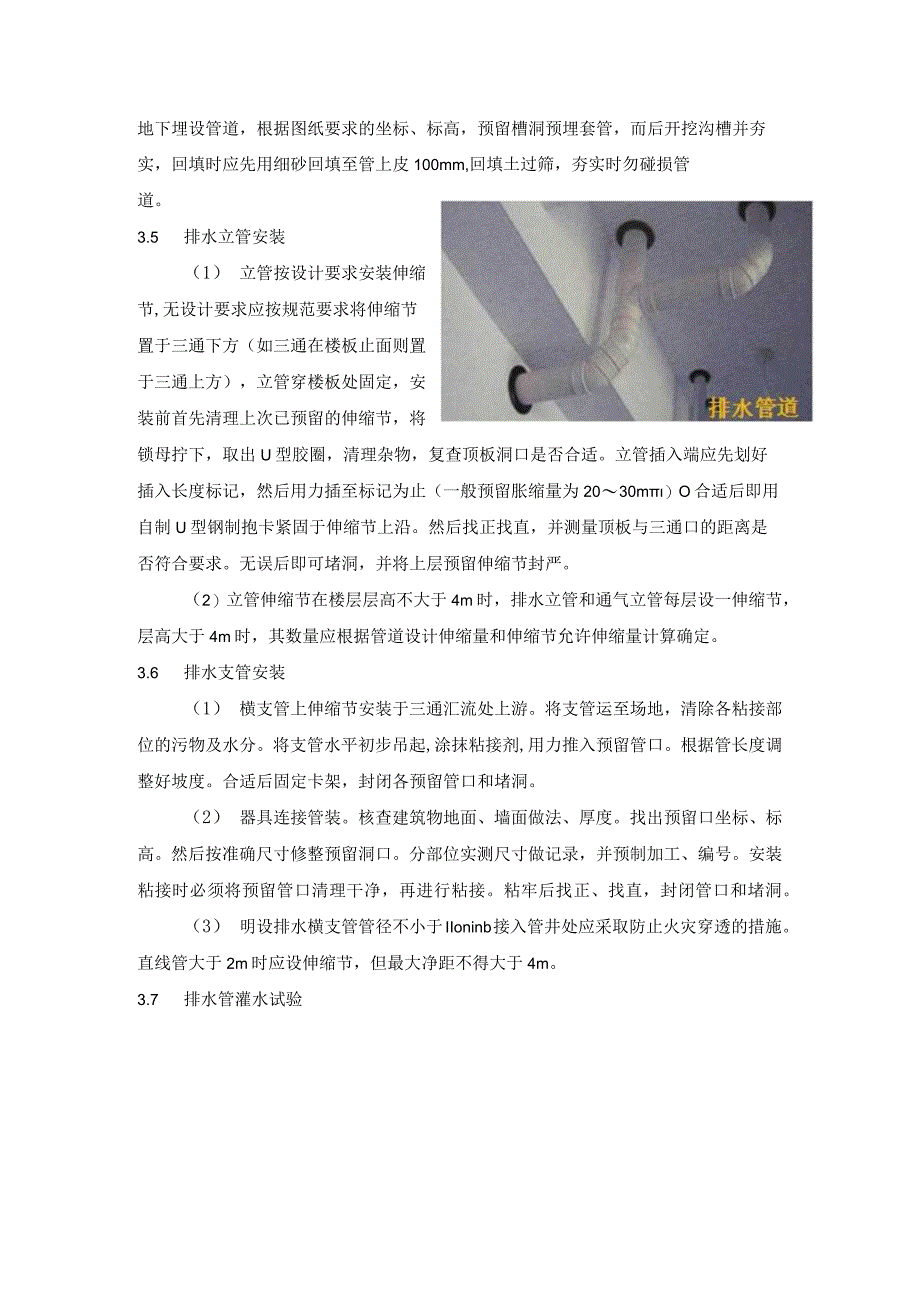

5、预埋套管，而后开挖沟槽并夯实，回填时应先用细砂回填至管上皮100mm,回填土过筛，夯实时勿碰损管道。3.5 排水立管安装（1） 立管按设计要求安装伸缩节,无设计要求应按规范要求将伸缩节置于三通下方（如三通在楼板止面则置于三通上方），立管穿楼板处固定，安装前首先清理上次已预留的伸缩节，将锁母拧下，取出U型胶圈，清理杂物，复查顶板洞口是否合适。立管插入端应先划好插入长度标记，然后用力插至标记为止（一般预留胀缩量为2030m）O合适后即用自制U型钢制抱卡紧固于伸缩节上沿。然后找正找直，并测量顶板与三通口的距离是否符合要求。无误后即可堵洞，并将上层预留伸缩节封严。（2）立管伸缩节在楼层层高不大于4m时
6、，排水立管和通气立管每层设一伸缩节，层高大于4m时，其数量应根据管道设计伸缩量和伸缩节允许伸缩量计算确定。3.6 排水支管安装（1） 横支管上伸缩节安装于三通汇流处上游。将支管运至场地，清除各粘接部位的污物及水分。将支管水平初步吊起,涂抹粘接剂,用力推入预留管口。根据管长度调整好坡度。合适后固定卡架，封闭各预留管口和堵洞。（2） 器具连接管装。核查建筑物地面、墙面做法、厚度。找出预留口坐标、标高。然后按准确尺寸修整预留洞口。分部位实测尺寸做记录，并预制加工、编号。安装粘接时必须将预留管口清理干净，再进行粘接。粘牢后找正、找直，封闭管口和堵洞。（3） 明设排水横支管管径不小于IIoninb接入管
7、井处应采取防止火灾穿透的措施。直线管大于2m时应设伸缩节，但最大净距不得大于4m。3.7 排水管灌水试验埋地管道、管井内立管、吊顶内横支管及有防结露要求的管道在隐蔽前需进行灌水试验。灌水高度以排水水平横管至上层地面高度为准，灌水15min后，再次灌水持续观察5min,液面不下降不渗漏为合格。卫生间支管灌水试验，将气囊安设在检查口上方（无检查口的将气囊接了根5m长的气管，将气囊从上层检查口慢慢往下放，放至三通下方即可），试压后办理工序交接手续及隐检手续。3.8卫生洁具安装（1） 卫生器具的安装应布置好冷热水和排水管的接口位置，卫生洁具进场要验收，检查外表光滑、造型周正、边缘平滑、无棱角毛刺、无裂
8、纹、色调一致、零配件外表光滑、电镀均匀、螺纹清晰、锁母松紧适度、无砂眼裂纹。（2） 卫生器具安装要平、稳、牢、准、不漏，使用性能良好，在安装前应于土建装修结合,保持卫生器具与砖的对称性，卫生器具进行满水和通水实验,易碎塑料球，外径为管道内径的2/33/4干管通球时，放球地点在道层立管检查口，室外排水井已做好，接球地点在室外，通球时，撤除立管内防堵子，在排水立管首层扫除口处设铁线网接球。从屋面透气帽处放入，通球完毕后各敞口处封堵，防止土建装修掉入杂物。3.10质量验评（1）常用管道排水坡度1） 铸铁管径Ioonmb标准排水坡度20%。，最小排水坡度12%。2） 塑料管径IIOmm,标准排水坡度1
9、2%。，最小排水坡度6%。3） 铸铁管径125m,4） 塑料管径125mm,5） 铸铁管径15OnInb标准排水坡度15%。,标准排水坡度10%o,标准排水坡度10%o,最小排水坡度10%Oo最小排水坡度5%0o最小排水坡度7%0o（2）立管垂直度W3mmm4室内排水管道及配件安装质量标准和检验方法类别序号检查项目质量标准单位检验方法及器具主控项目1排水管道灌水试验隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。满水15Din水面下降后，再灌满观察5min,液面观察检查2生活污水管道的坡度管径（Inm）管道材质标准坡度（。）最小坡度（%。）水平
10、尺、拉线钢尺检查铸铁管3525塑料管2512偌铁管2515塑料管158100偌铁管2012110塑料管126铸铁管1510塑料管105150铸铁管107160塑料管74200铸铁管853排水塑料管安装伸缩节排水塑料管必须按设计要求及位置装设伸缩节。当设计无要求时.，伸缩节间距不得大于4m。高层建筑中明设排水塑料管道应按设计要求设置观察检查4排水主立管及水平干管道通球试验排水主立管及水平干管道均应做通球试验，通球球径不小于排水管道管径的2/3,通通球检查一般项目1生活污水管上设检查口和清扫口在生活污水管道上设置的检查口或清扫口，当设计无要求时应符合下列规定：(1)在立管上应每隔一层设置一个检查口
11、，且在最底层和有卫生器具的最高层必须设置。如为2层建筑时，可仅在底层设置立管检查口；当有乙字弯管时，则在该层乙字弯管的上部设置检查口。检查口中心高度距操作地面一般为Im允许偏差20mm：检查口的朝向应便于检修。暗装立管，在检查口处应安装检修门。(2)在连接2个及2个以上大便器或3个及3个以上卫生器具的污水横管上应设置清扫口。当污水管在楼板下悬吊敷设时，可将清扫口设在上一层楼地面上，污水管起点的清扫口与管道H4Tn166WX三UKL太观察和钢尺检查2埋地或地板下排水管的检查口设置位置应设在检查井内钢尺检查标高井底表面标高与检查口的法兰相平钢尺检查坡度5%坡度坡向检查口水平尺、拉线钢尺检查3金属排
12、水管道吊钩或卡箍安装安装位置及固定应固定在承重结构上，立管底部的弯管处应设支墩或采取固定措施观察和钢尺检查横管固定件间距2m立管固定件间距3m层高不大于4m立管可安装1个固定件4塑料排水管道支、吊架间距主管管径(mm)501.2m钢尺检查751.51102.01252.01602.0横管管径(nun)500.5750.751101.101251.301601.6般项目5排水通气管安装(1)通气管应高出屋面300mm,且必须大于最大积雪的厚度。(2)在通气管出口4m高度范围内有门、窗时，通气管应高出门、窗顶600mm或引向无门、窗一侧。(3)在经常有人停留的平屋顶上，通气管应高出屋面2m,并应根
13、据防雷要求fi防雷耨。(4)屋顶有隔热层时从隔热层板面算起观察和钢尺检查6未经消毒处理的医院含菌污水管道不得与其他排水管道直接连接观察检查7饮食业工艺设备排水管及饮用水箱溢流管不得与污水道直接连接，并应留出不小于IoOnIm的隔断空间观察和钢尺检查8通向室外的排水管下返时应采用45三通和45弯头连接,并应在垂直管段顶部设置清扫口观察和钢尺检查9通向室外的排水检查井的排水管井内引入管应高于排出管或两管顶相平，并有不小于90的水流转角，如跌落差大于300mm可不受角度限制观察和钢尺检查10室内排水管道连接管件水平管道间、水平管道与立管间的连接应采用45三通或45四通和90斜三通或90斜四通观察和钢
14、尺检查立管与排出管端部的连接应采用两个45弯头或曲率半径不小于4倍管径的90弯头观察和钢尺检查11排水管道安装坐标15mm仪器及钢尺检查标高15mm仪器及钢尺检查偏差横管纵横方向弯曲铸铁管每米1mm拉线、钢尺检查全长（25m以上）25mm拉线、钢尺检查钢管、每米管径100mm1mm拉线、钢尺检查管径100mm1.5mm拉线、钢尺检查全长（25m以管径W1OOmmW25mm拉线、钢尺检查）管径38mm拉线、钢尺检查塑料管每米1.511l11l拉线、钢尺检查全长（25m以上）W38mm拉线、钢尺检查钢筋混凝土管、混凝土管每米3mm拉线、钢尺检查全长（25m以上）75mm拉线、钢尺检查一般项目11排水管道安装偏差管垂直度铸铁管每米3mm吊线、钢尺检查全长（5m以上）15mm吊线、钢尺检查钢管每米3mm吊线、钢尺检查全长（5m以上
