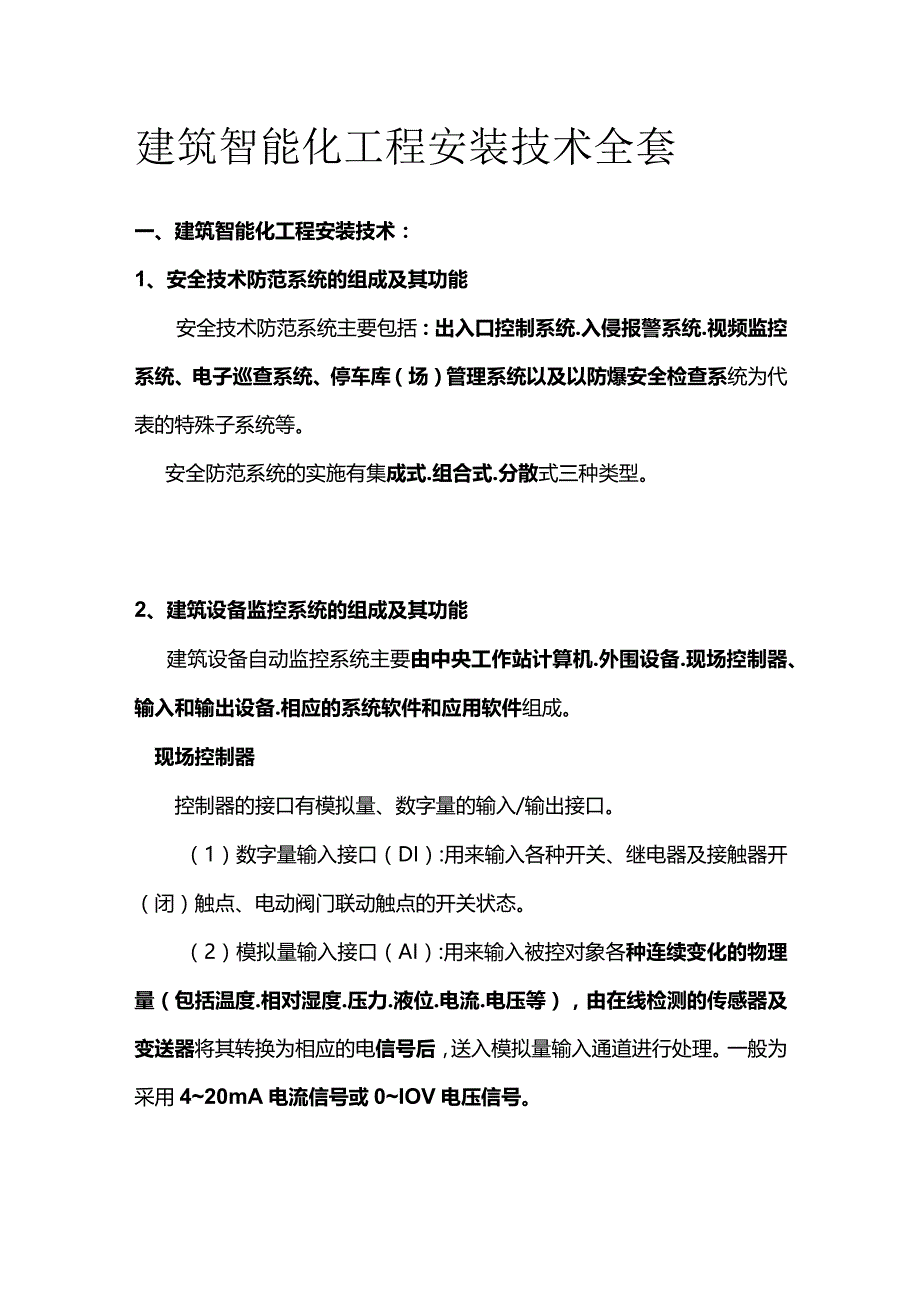

1、建筑智能化工程安装技术全套一、建筑智能化工程安装技术：1、安全技术防范系统的组成及其功能安全技术防范系统主要包括：出入口控制系统.入侵报警系统.视频监控系统、电子巡查系统、停车库（场）管理系统以及以防爆安全检查系统为代表的特殊子系统等。安全防范系统的实施有集成式.组合式.分散式三种类型。2、建筑设备监控系统的组成及其功能建筑设备自动监控系统主要由中央工作站计算机.外围设备.现场控制器、输入和输出设备.相应的系统软件和应用软件组成。现场控制器控制器的接口有模拟量、数字量的输入/输出接口。（1）数字量输入接口（DI）:用来输入各种开关、继电器及接触器开（闭）触点、电动阀门联动触点的开关状态。（2）

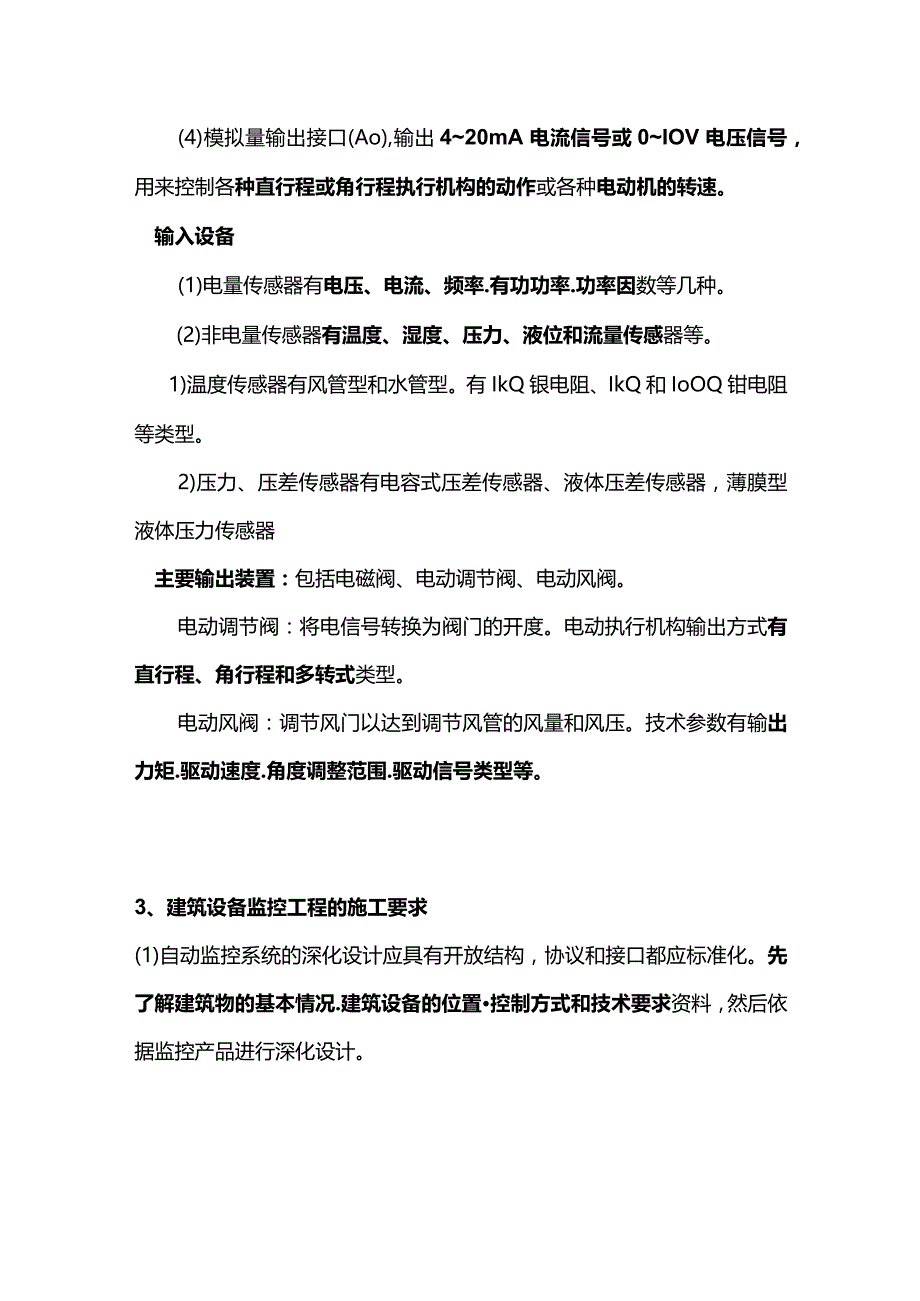

2、模拟量输入接口（AI）:用来输入被控对象各种连续变化的物理量（包括温度.相对湿度.压力.液位.电流.电压等），由在线检测的传感器及变送器将其转换为相应的电信号后，送入模拟量输入通道进行处理。一般为采用420mA电流信号或0IOV电压信号。(4)模拟量输出接口(Ao),输出420mA电流信号或0IOV电压信号，用来控制各种直行程或角行程执行机构的动作或各种电动机的转速。输入设备(1)电量传感器有电压、电流、频率.有功功率.功率因数等几种。(2)非电量传感器有温度、湿度、压力、液位和流量传感器等。1)温度传感器有风管型和水管型。有IkQ银电阻、IkQ和IoOQ钳电阻等类型。2)压力、压差传感器有电

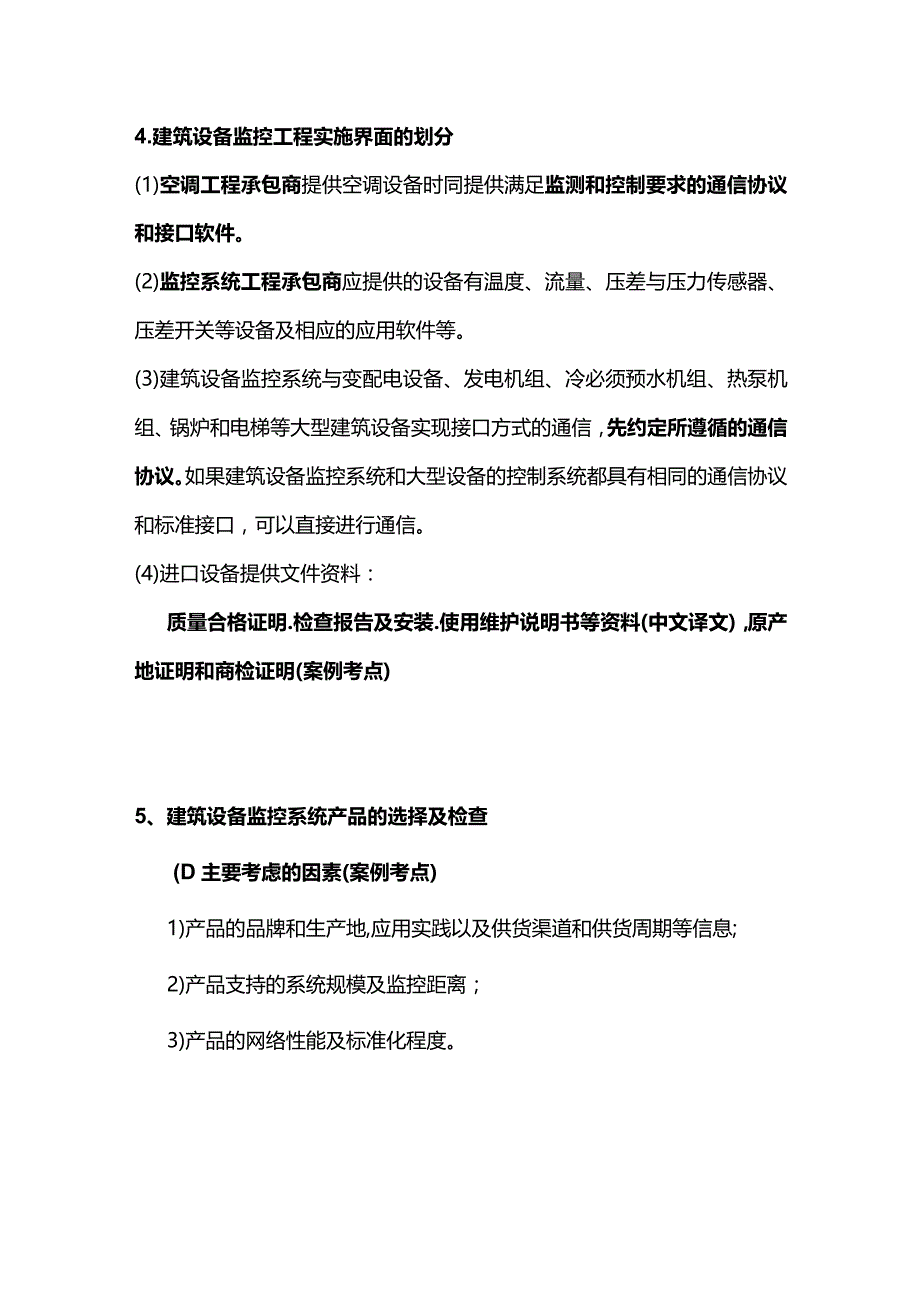

3、容式压差传感器、液体压差传感器，薄膜型液体压力传感器主要输出装置：包括电磁阀、电动调节阀、电动风阀。电动调节阀：将电信号转换为阀门的开度。电动执行机构输出方式有直行程、角行程和多转式类型。电动风阀：调节风门以达到调节风管的风量和风压。技术参数有输出力矩.驱动速度.角度调整范围.驱动信号类型等。3、建筑设备监控工程的施工要求(1)自动监控系统的深化设计应具有开放结构，协议和接口都应标准化。先了解建筑物的基本情况.建筑设备的位置控制方式和技术要求资料，然后依据监控产品进行深化设计。4.建筑设备监控工程实施界面的划分(1)空调工程承包商提供空调设备时同提供满足监测和控制要求的通信协议和接口软件。(2
4、)监控系统工程承包商应提供的设备有温度、流量、压差与压力传感器、压差开关等设备及相应的应用软件等。(3)建筑设备监控系统与变配电设备、发电机组、冷必须预水机组、热泵机组、锅炉和电梯等大型建筑设备实现接口方式的通信，先约定所遵循的通信协议。如果建筑设备监控系统和大型设备的控制系统都具有相同的通信协议和标准接口，可以直接进行通信。(4)进口设备提供文件资料：质量合格证明.检查报告及安装.使用维护说明书等资料(中文译文)，原产地证明和商检证明(案例考点)5、建筑设备监控系统产品的选择及检查(D主要考虑的因素(案例考点)1)产品的品牌和生产地,应用实践以及供货渠道和供货周期等信息;2)产品支持的系统规
5、模及监控距离；3)产品的网络性能及标准化程度。(2)检测要求1)接口技术文件应包括接口概述、接口框图、接口位置、接口类型与数量、接口通信协议、数据流向和接口责任边界等内容。2)接口测试文件应包括测试链路搭建、测试用仪器仪表、测试方法、测试内容和测试结果评判等内容。6、监控设备主要输入设备安装要求(案例考点)(1)风管型传感器安装应在风管_完成后进行。(2)水管型传感器开孔与焊接工作，必须在管道的一和前进行。(3)镁温度传感器的接线电阻应小于_Q,粕温度传感器的接线电阻应小于_Q,并在现场控制器侧接地。(4)电磁流量计应安装在一的上游，流量计的上游应一倍管径长度的直管段，下游段应有一倍管径长度的
6、直管段。7、主要输出设备安装要求(案例考点)(1)电磁阀电动调节阀安装前，应按说明书规定检查_的电阻,进行一试验和_试验。阀门外壳上的箭头指向与水流方向一致。(2)电动风阀控制器安装前，应检查一的电阻等是否符合要求，宜进行_检查。8.安全防范工程探测器安装要求探测器根据产品的特性.警戒范围要求和环境影响等确定设备的安装点(位置和高度)。9、摄像机的安装技术要求(1)安装前应通电检测，工作应正常，在满足监视目标视场范围要求下，室内安装高度离地不宜低于_m,室外安装高度离地不宜低于_m,应考虑防雷、防雨措施。(2)摄像机及其配套装置(镜头、防护罩、支架等)安装应牢固，运转应灵活。(3)视频线、控制
7、线和电源线外露部分应用软管保护，并不影响云台的转动10 .线缆施工要求Q)信号线缆和电力电缆平行敷设时，其间距不得小一m;信号线缆与电力电缆交叉敷设时，宜成直角。多芯线缆的最小弯曲半径应大于其外径的一倍。(2)电源线与信号线、控制线应分别穿管敷设；当低电压供电时，电源线与信号线、控制线可以同管敷设。(3)在电缆沟支架上敷设时，与建筑电气专业提前规划协商，高压电缆在最上层支架，低压电缆在中层支架，智能化线缆在最下层支架。(4)明敷的信号线缆与具有强磁场、强电场的电气设备之间的净距离宜大于l.5m,当采用屏蔽线缆或穿金属保护管或在金属封闭线槽内敷设时宜大于0.8m。11 .同轴线缆的施工要求(1)
8、同轴电缆应一线到位，中间无接头。同轴电缆的最小弯曲半径应大于其外径的15倍。12、光缆的施工要求光缆长距离传输时宜采用一光纤，短距离传输时宜采用一光纤。(2)光缆的芯线数目应根据监视点的一及青况来确定,并留有一定的余量。(3)敷设光缆时，其最小动态弯曲半径应大于光缆外径的20倍。光缆的牵引端头应作好技术处理，可采用自动控制牵引力的牵引机进行牵弓I。牵引力应加在加强芯上，其牵引力不应超过15Okg;奉引速度宜为10mmin;一次牵引的直线长度不宜超过Ikm,光纤接头的预留长度不应小于8mo(4)光缆敷设后，应检查光纤有无损伤，并对光缆敷设损耗进行抽测；确认没有损伤后,再进行接续。光缆敷设完毕后,
9、宜测量通道的总损耗，并用光时域反射计观察光纤通道全程波导衰减特性曲线。13、建筑智能化系统调试检测的条件(1)系统的调试工作由项目专业技术负责人主持(2)系统检测应在系统试运行合格后进行。14、建筑智能化系统检测前应提交哪些奥料工程技术文件；设备材料进场检验记录和设备开箱检验记录；自检记录；分项工程质量验收记录；试运行记录。15、建筑智能化系统检测的实施(1)依据工程技术文件和规范规定的检测项目、检测数量及检测方法编制系统检测方案，检测方案经建设单位或项目监理批准后实施。(2)分项工程检测、子分部工程检测记录和分部工程检测汇总记录由检测小组填写，检测负责人做出检测结论，监理(建设)单位的监理工
10、程师(项目专业技术负责人)签字确认。16、检测公共广播系统的检测的内容包括声场不均匀度、漏出声衰减及系统设备信噪比符合设计要求。17、安全技术防范系统检测规定(1)子系统功能应按设计要求逐项检测。(2)摄像机、探测器、出入口识读设备、电子巡查信息识读器等设备抽检的数量不应低于一,且不应少于一台，数量少于一台时应全部检测。18、报警系统的探测器检测的内容包括哪些？检查及调试系统所采用探测器的探测范围.灵敏度、误报警、漏报警、报警状态后的恢复、防拆保护等功能与指标，应符合设计要求19、变配电系统调试检测(1)电源及主供电回路电流值显示.电压值显示、功率因素测量、电能计量等。(2)变压器、高、低压开
11、关运行状况及故障(超温)报警。(3)应急发电机组供电电流、电压及频率和储油罐液位监视，故障报警。(4)不间断电源工作状态、蓄电池组及充电设备工作状态检测。20、通风空调设备系统调试检测(案例考点)(1)对风阀的自动调节来控制空调系统的新风量以及送风风量的大小。(2)对水阀的自动调节来控制送风温度(回风温度)达到设定值。(3)对加湿阀的自动调节来控制送风相对湿度(回风相对湿度)达到设定值。(4)对过滤网的压差开关报警信号来判断是否需要清洗或更换过滤网。(5)监控风机故障报警及相应的安全联锁控制；电气联锁以及防冻联锁控制等。21.公共照明控制系统调试检测(案例考点)按照明回路总数的一抽检，数量不应少于一路，总数少于一路时应全部检测。22、给水排水系统调试检测(案例考点)(1)一和一监控系统应全部检测。(2)排水监控系统应抽检_%,且不得少于一套，总数少于一套时应全部检测。给水系统、排水系统和中水系统液位.压力参数及水泵运行状态检测；自动调节水泵转速；水泵投运切换；故障报警及保护。
