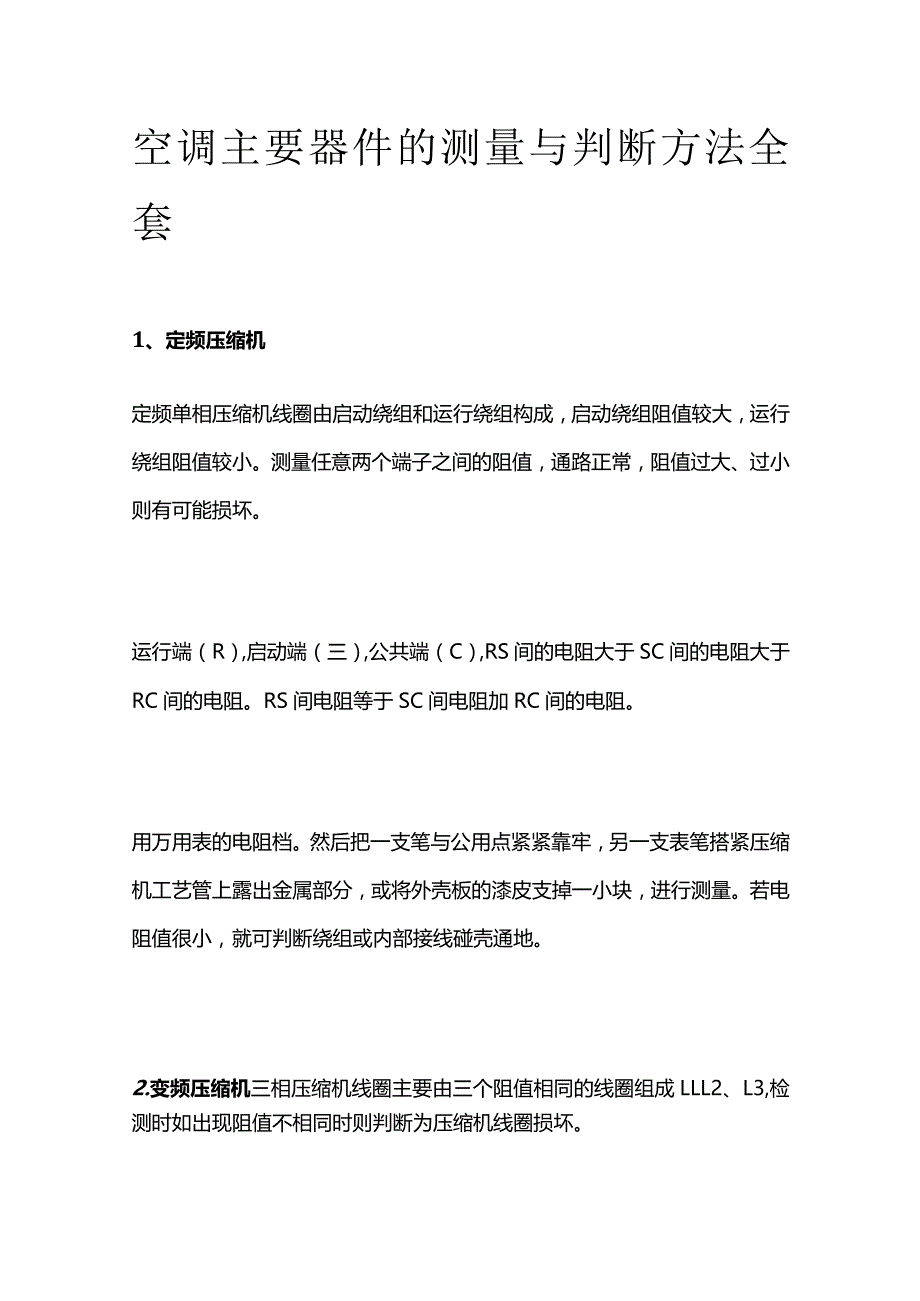

1、空调主要器件的测量与判断方法全套1、定频压缩机定频单相压缩机线圈由启动绕组和运行绕组构成，启动绕组阻值较大，运行绕组阻值较小。测量任意两个端子之间的阻值，通路正常，阻值过大、过小则有可能损坏。运行端（R）,启动端（三）,公共端（C）,RS间的电阻大于SC间的电阻大于RC间的电阻。RS间电阻等于SC间电阻加RC间的电阻。用万用表的电阻档。然后把一支笔与公用点紧紧靠牢，另一支表笔搭紧压缩机工艺管上露出金属部分，或将外壳板的漆皮支掉一小块，进行测量。若电阻值很小，就可判断绕组或内部接线碰壳通地。2.变频压缩机三相压缩机线圈主要由三个阻值相同的线圈组成LLL2、L3,检测时如出现阻值不相同时则判断为压

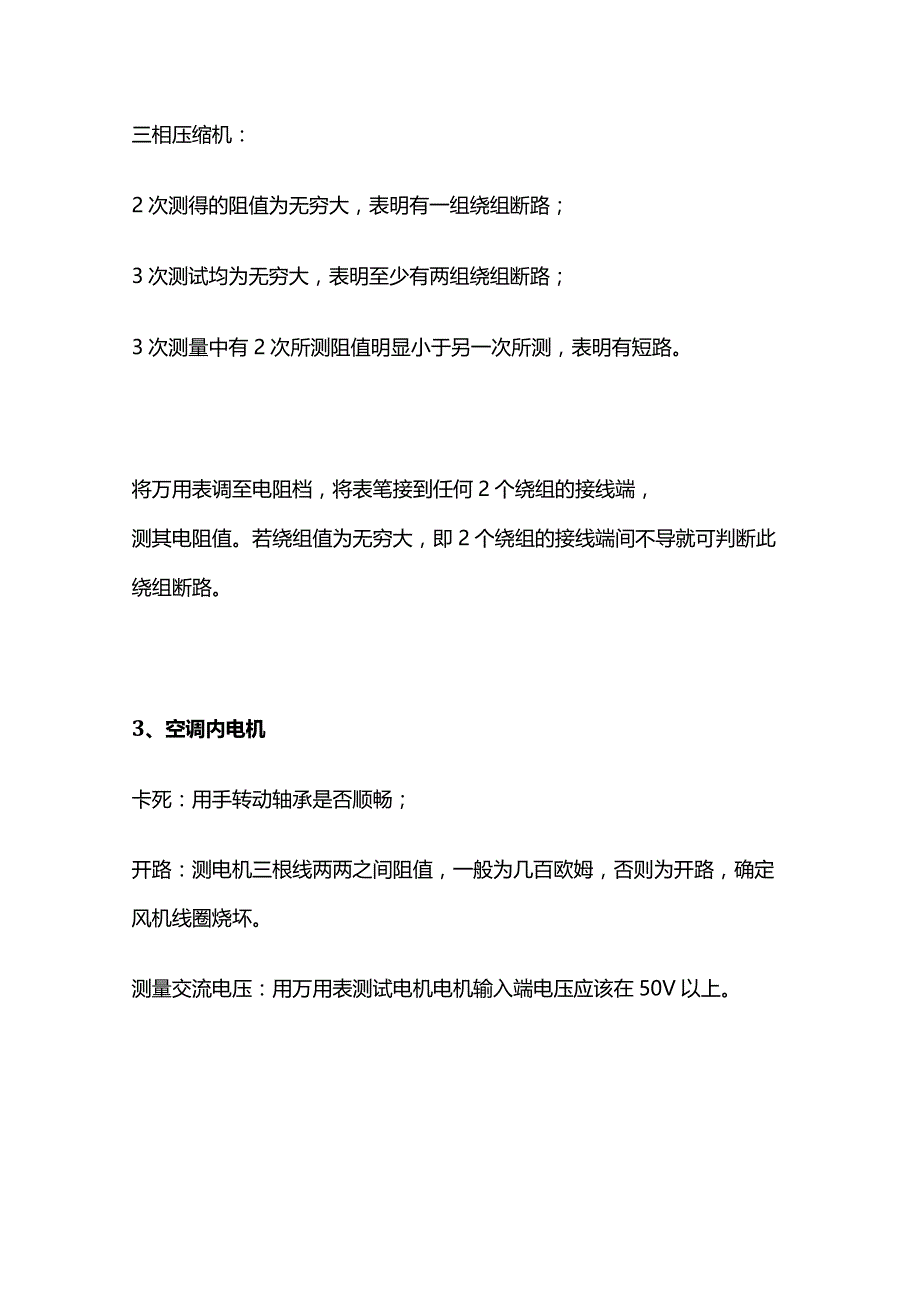

2、缩机线圈损坏。三相压缩机：2次测得的阻值为无穷大，表明有一组绕组断路；3次测试均为无穷大，表明至少有两组绕组断路；3次测量中有2次所测阻值明显小于另一次所测，表明有短路。将万用表调至电阻档，将表笔接到任何2个绕组的接线端，测其电阻值。若绕组值为无穷大，即2个绕组的接线端间不导就可判断此绕组断路。3、空调内电机卡死：用手转动轴承是否顺畅；开路：测电机三根线两两之间阻值，一般为几百欧姆，否则为开路，确定风机线圈烧坏。测量交流电压：用万用表测试电机电机输入端电压应该在50V以上。4、外电机卡死：用手转动轴承是否顺畅；开路：电机三根线两两之间测电阻值，一般为几百欧姆，否则为开路，确定风机线圈烧坏。测试
3、交流电压：测试交流输入电压是否正常。直流电机：测试红、白、黄、蓝跟黑色线（地线）之间的电阻，如果阻值只有几K或者阻值更小，可以判定电机损坏，正常值为几十KQ到几百Ko5、电容用数字万用表检查，将数字万用表拨到合适的电阻档，红表笔和黑表笔分别接触被测电容器的两极。这时，显示值将从OOO开始逐渐增加，直到显示溢符号。如果始终显示000,说明电容器内部短路。如果始终显示溢出，可能是电容器内部极间开路，也可能是选择的电阻档不合适。为了能从显示屏上看到电容器的充电过程，对不同容量的电容器应选择不同的电阻档位。选择电阻档的原则是：电容器较大时，应选用低阻档；电容器容量较小时，应选用高阻档。如果用低阻档检查
4、小容量电容器，由于充电时间很短，会一直显示溢出，看不到变化过程，从而很容易误判为电容器已开路。如果用高阻档检查大容量电容器，由于充电过程很缓慢，测量时间需要较和长。6、感温包测试感温包对应阻值观察是否异常。将感温包头子用手握住升温，看阻值是否变小，如果阻值不变，始终显示一个固定值或者阻值异常，说明感温包已损坏。7.电磁线圈四通阀线圈：线圈得电时轻轻转动线圈，有吱吱电磁声表明电磁线圈产生磁力，正常；如此时阀体没换向，表明四通阀可能卡死。或测量电磁线圈的阻值是否正常，一般阻值在0.5K-2K。之间，否则表明线圈开路。8、电子膨胀阀线圈开路：测试电子膨胀阀线圈各相与其公共端电阻是否符合要求463,若出现无电阻或电阻偏差较大问题，则判断为线圈故障。测量线圈阻值、绝缘电阻与通电时主板电压，公共端COM（通常是灰/蓝色线）与其它线间的绕组一般40多欧姆，通常线圈供电电压为12V方波脉冲。
