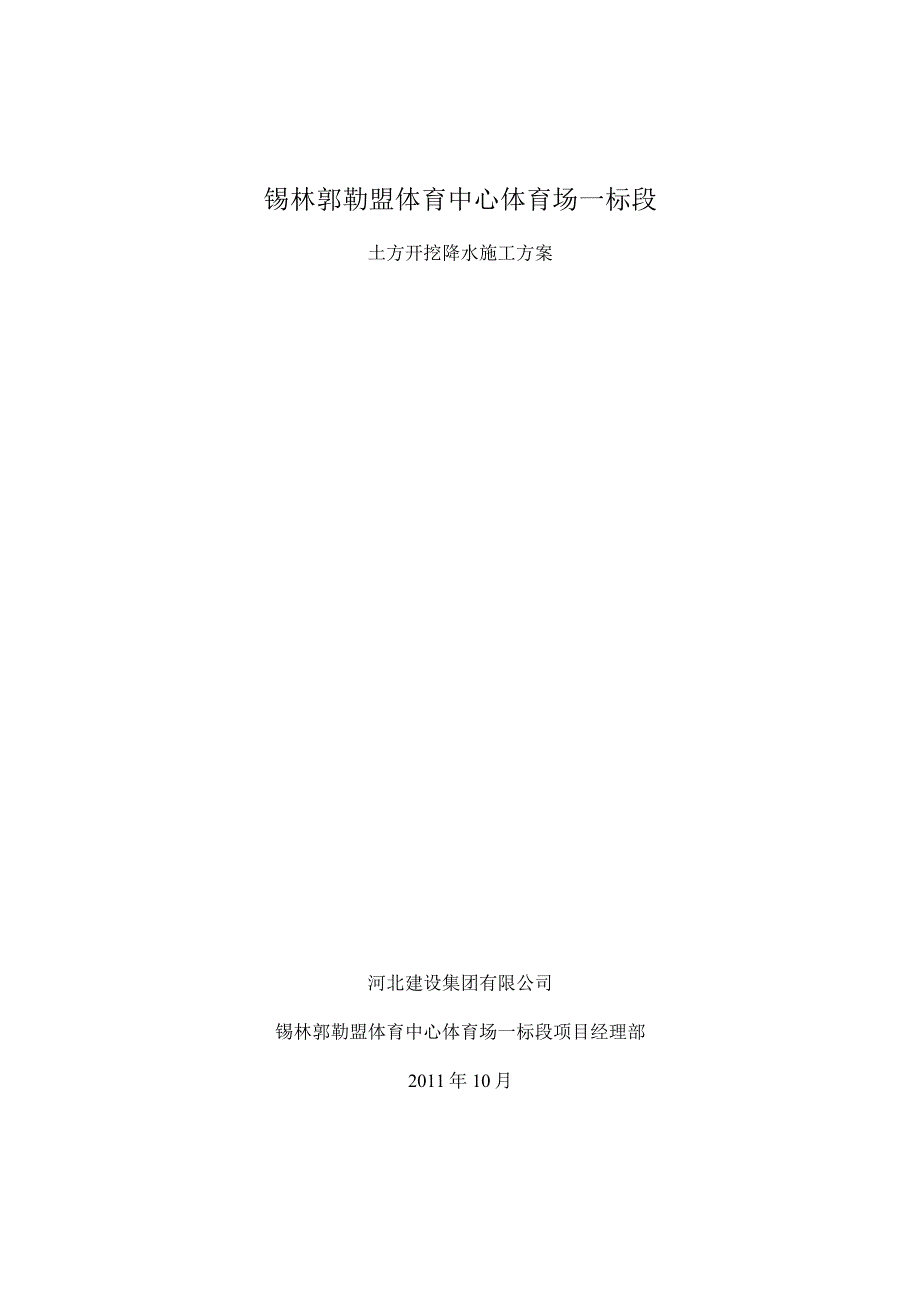

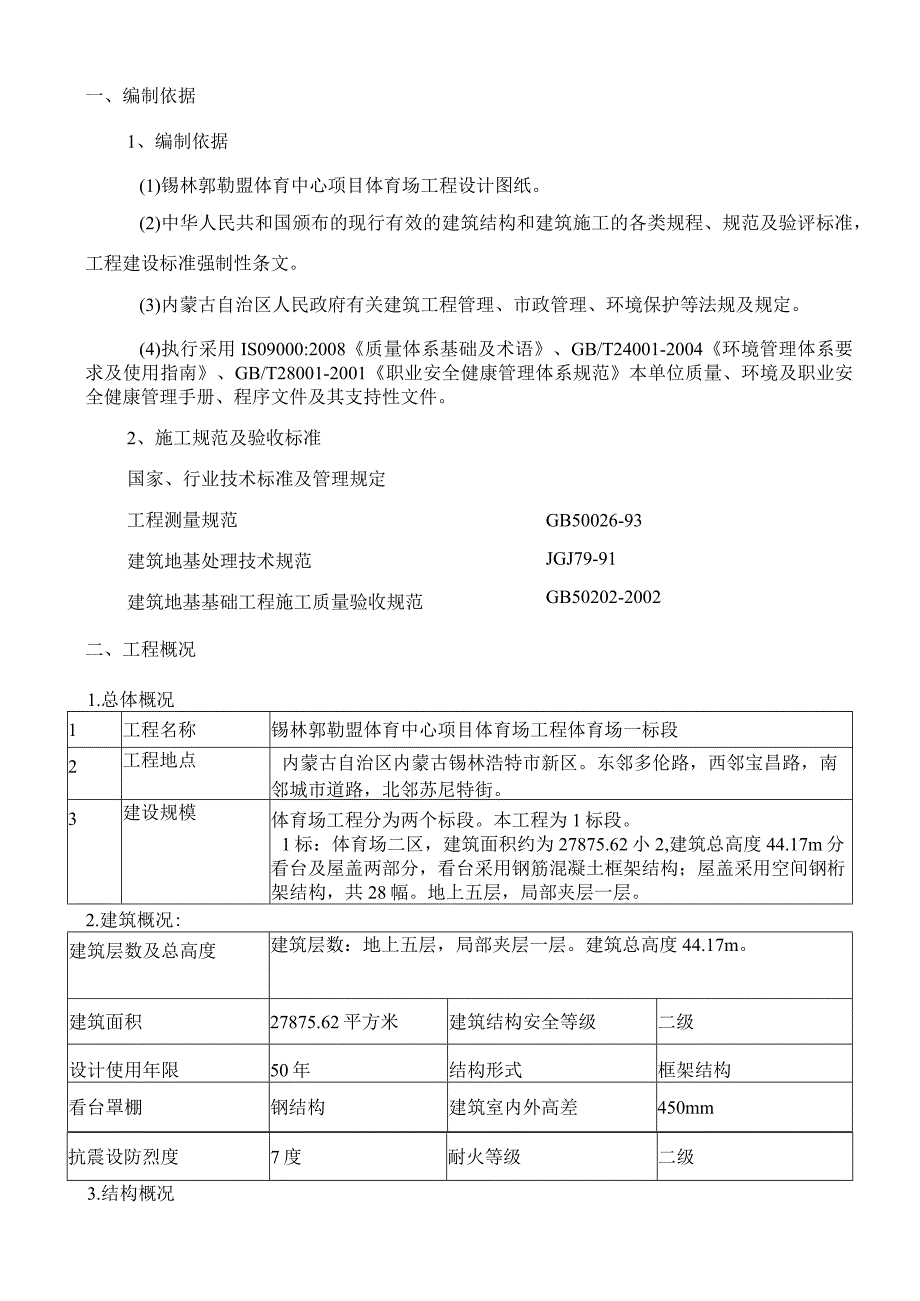

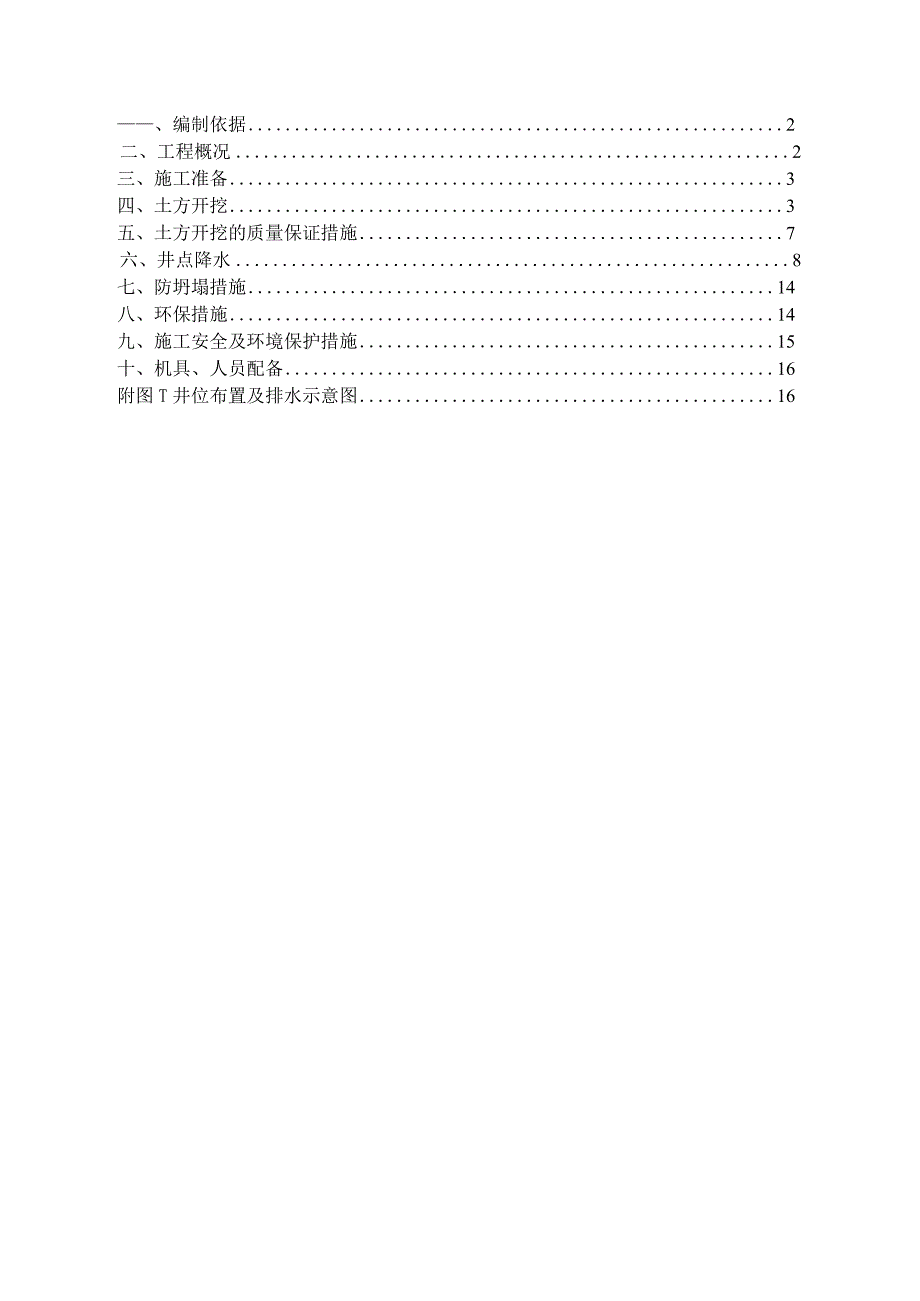

1、锡林郭勒盟体育中心体育场一标段土方开挖降水施工方案河北建设集团有限公司锡林郭勒盟体育中心体育场一标段项目经理部2011年10月、编制依据2二、工程概况2三、施工准备3四、土方开挖3五、土方开挖的质量保证措施7六、井点降水8七、防坍塌措施14八、环保措施14九、施工安全及环境保护措施15十、机具、人员配备16附图T井位布置及排水示意图16一、编制依据1、编制依据(1)锡林郭勒盟体育中心项目体育场工程设计图纸。(2)中华人民共和国颁布的现行有效的建筑结构和建筑施工的各类规程、规范及验评标准，工程建设标准强制性条文。(3)内蒙古自治区人民政府有关建筑工程管理、市政管理、环境保护等法规及规定。(4)执
2、行采用IS09000:2008质量体系基础及术语、GB/T24001-2004环境管理体系要求及使用指南、GB/T28001-2001职业安全健康管理体系规范本单位质量、环境及职业安全健康管理手册、程序文件及其支持性文件。2、施工规范及验收标准国家、行业技术标准及管理规定GB50026-93JGJ79-91GB50202-2002工程测量规范建筑地基处理技术规范建筑地基基础工程施工质量验收规范二、工程概况1.总体概况1工程名称锡林郭勒盟体育中心项目体育场工程体育场一标段2工程地点内蒙古自治区内蒙古锡林浩特市新区。东邻多伦路，西邻宝昌路，南邻城市道路，北邻苏尼特街。3建设规模体育场工程分为两个标
3、段。本工程为1标段。1标：体育场二区，建筑面积约为27875.62小2,建筑总高度44.17m分看台及屋盖两部分，看台采用钢筋混凝土框架结构；屋盖采用空间钢桁架结构，共28幅。地上五层，局部夹层一层。2.建筑概况:建筑层数及总高度建筑层数：地上五层，局部夹层一层。建筑总高度44.17m。建筑面积27875.62平方米建筑结构安全等级二级设计使用年限50年结构形式框架结构看台罩棚钢结构建筑室内外高差450mm抗震设防烈度7度耐火等级二级3.结构概况结构形式主体框架结构，屋盖部分钢结松结构安全等级二级重要性系数1.0结构设计使用年限50年设计基准期50年地基基础设计等级乙级结构构件耐火等级二级建筑
4、抗震设防类别混凝土框架抗震等级为二级基础形式条形基础、筏板基础、独立基础地下水情况勘察期间实测稳定水位2.804.90m,属潜水类型三、施工准备1、在土方开挖前，应根据现场原始永久性的基准标桩对体育场进行定位放线，绘制基础平面位置和标高控制图，组织业主、监理进行现场核对验收。2、在施工前通知测量人员做好技术准备工作，以保证施工的准确性和效率要求。3、施工前技术负责人向所有参建的施工人员进行有针对性的技术交底，必须使每个操作者掌握施工要求和步骤。4、办理好车辆所需的通行证，并负责在施工前对所有司机进行安全教育。5、提前办理市容环卫渣土消纳的一切相应手续。6、开挖前，积极及业主联系取得开挖场地范围
5、内管网布设图，办理动土许可证，必要时挖探坑确认，为土方大面积开挖提供有效的依据和提前制定相应措施。7、核实开挖部分标高，如发现有低于基底标高的部分及时及设计业主协商处理措施。四、土方开挖1、土方开挖方案根据地质勘察报告显示，综合体育场工程区域地质工程条件及本次勘察成果，因地表场地湿洼，高低不平，故用湿地推土机135平整一周，昼夜施工。场地无第四系全新活动断层通过，无滑坡、岩溶、土洞、塌陷、泥石流、采空等不良地质现象，其稳定性较好。持力层及下卧层为第四系砂土，强度较高，变形较小，均匀性好，适宜进行本工程的建设。地层编号地层名称地层描述耕土褐；松散;稍湿;层厚0.5003.300u细砂浅黄;松散-
6、稍密;稍湿一湿;层厚0.4004.300明局部缺失。砾砂浅黄；中密；湿-饱和；层厚0.3003.100m;局部缺失。细砂灰白；中密-密实；饱和；层厚900022.000m。地质土层条件一览表表1考虑到体育场基础为筏板基础、条形基础和独立基础，各基础间距狭窄，总体面积不大，开挖深度过深以及边坡放坡，故本工程单位工程的土方开挖方式为大开挖。采取4台履带式挖掘机大开挖至垫层底标高以上20Omm,再人工开挖剩余土方的方法。剩余土方人工装车，由单双轮车运土方，运距50m内。二A区、B区Ck图-1土方开挖顺序示意图本工程采用机械开挖人工配合清槽。坑壁土类型：粉砂坑壁土的重度y(kNm3):18.50坑壁土
7、的内摩擦角(o):10.0坑壁土粘聚力c(kN/m2)：8.0基坑开挖深度h(m)45挖方安全边坡按以下公式计算：挖方安全边坡按以下公式计算：h=2csincos(ysin2(-)2)其中0土方边坡角度()解得，sin=0.838则，。二56.942=10.00。，为陡坡坡度：1/tan=0.7本工程的基坑壁土方坡度为1:0.7(垂直：水平)。根据地质勘察报告，考虑到第二层土质为细砂松散-稍密，放坡应适当加大；加之由于施工时间为冬施期间，平均温度Toc以下，当地标准冻深为2.6米，为冻土开挖，由于锡林浩特当地气候早晚温差大，为防止基坑壁土方一冷一暖土方坍塌，故基坑四周采用1:1自然放坡。坡顶设
8、置挡水沿，坡脚设置排水沟见图-2,基槽防护见图-3,另用钢架管搭设靠梯作为人员上下基坑的通道，靠梯采用双管踏步，双面设置1米高栏杆，并及坑边防护栏杆闭合，通道栏杆见图-4,基坑内不少4条通道。现场自然地坪标高为990.02993.34之间，基地标高为986。挖方前，应做好地面排水和降低地下水位工作。由于开挖为降水开挖，且土壤含水率大于40%。图-2基槽边挡水沿及防护栏杆示意图踢脚板宽200红门漆相间150栏扑汇杆OSJ右地杆注：曜坑临边防护除用钢首件栏杆件还要用密H梅或四 脚板（脚手板）做挡板。图-3基槽防护栏杆示意图开挖手段以挖掘机破碎锤开挖为冻土主，人工开挖为辅，由于场地狭小，开挖土方外运
9、到甲方指定场区存土区内，运距均为2Km内，并使用两台2m3轮胎式装载机昼夜配合进行卸土后的场地平整工作，土方开挖周期为15天。体育场一标段工程分三个流水段，土方开挖顺序从A端开始。2、土方挖运土方施工流程：设备进场一场地平整一施工放线一地上、地下障碍物清除一开挖施工工作面f方分层分步开挖(如遇流沙层应采取适当支护，支护完毕后再进行下步开挖)f开挖至槽底f清槽收f后续施工。土方运输流程：挖土装车一出口处清土一清扫(冲洗)轮胎一出场外运(1)挖土机挖土分步开挖，根据基地标高情况由浅入深，分层次分区域进行开挖。(2)用推土机或铲车平整现场道路。3、施工管理及技术要求(1)对于素填土、粉质粘土，开挖时
10、控制挖深，一步开挖不宜过深，以免坍塌。(2)方开挖到基底时，预留土层厚度采取人工清理。工人用平底锹清土，清除的士用铁锹直接推铲或用手推车运至挖土机回旋半径之内，由挖土机将土挖走。(3)挖土时注意周边管线，开挖浅部24m厚度土层时，需有人跟铲作业，注意观察周边暗埋物的情况。4、挖土标高控制挖土标高误差和平整度均严格按规范标准执行。机械挖土接近坑底时，由现场专职测量员用水平仪将水准标高引测至坑底。然后随着挖机逐步向前推进，将水平仪置于坑底，每隔Im设置一标高控制点，纵横向组成标高控制网，以准确控制基坑标高。5、在土方开挖同时为了保证基槽底不受冻，槽底均用塑料布、毛毡覆盖，且每种材料不少于一层，塑料
11、布、毛毡搭接不少于500mm。6、开挖过程中，现场土方挖运施工实施统一指挥、统一协调，测量队跟踪测量，严禁超挖。全部土方由10台IOm3载重汽车运到甲方指定场区存土区，运距2km内，并使用2m3轮胎式装载机两台台配合进行卸土后的场地平整工作。开槽后应加强钎探工作，钎探点满布，间距1500m,梅花形布置，钎探完毕后及时通知勘察、设计、监理等有关单位验槽。五、土方开挖的质量保证措施挖土前要了解和掌握施工现场的水文地质资料，并作好相应准备。基坑开挖以所放上口线为准，严格按要求坡度放坡，精心作业。施工中配备专职测量人员进行质量控制，及时复撒灰线，以水准仪严格控制开挖深度。挖掘过程中如遇不明障碍物或各类
12、管线，必须及时向甲方和现场管理人员汇报，不得擅自处理。1、防超挖措施:(1)土方开挖时根据坡度在基坑上口放出控制点，开挖时用水准仪随时观测。(2)施工时配备专职测量人员进行质量控制，及时复撒灰线，将基础开挖下口线测放到槽底。测放槽底标高控制线，并随人工清底用水准仪监测、控制开挖标高。(3)操作者换班时，要求交接挖深、边坡、操作方法以确保开挖质量。(4)人工挖土分层均衡下挖，每挖Im检查边线和边坡，随时纠正偏差。2、防遗洒措施(1)挖掘机装车不得过满，各出、入口设专人清扫车辆及门口卫生。(2)运输车辆车顶满盖苦布，车辆转弯速度要慢，防止甩土。3、组织机构图项目总负责：赵荣书生产技术负责人：纪小宁
13、技术主管：杨波生产主管：陈晓鹏施工班组六、井点降水考虑本工程水位高于基础，且基础面积大，降水时间长，需要经过一个冬季，本工程采用大口径井点降水(一井一泵)，井深25米，混凝土井管昼夜抽水，开工前一周开始降水，全部基础回填完毕后一周开始逐步停止降水，停水过程为两周。租赁320KW发电机备用电源，水泵采用电动多极离心清水泵，扬程12Om以内。1、井点布置(1)井深长度计算H=H+h+iL+l式中H井点管埋设深度(m);H井管顶至基坑底面的距离(m);4.6m;h降水后地下水位至基坑底面的安全距离(m);1.0m;i水力坡度，及土层渗透系数，地下水流量等因素有关；取1/8;L井点管中心至最不利点(沟
14、槽内底边缘或基坑中心)的水平距离(m)o32m;L一一滤管长度H=4.6+0.5+1834+l2=21.35m(2)总涌水量计算采用无压完整井井点系统计算：Q=式中Q井点系统总涌水量(m3d);K一渗透系数(md),砾砂层渗透系数最大；H有效降水深度(m),有效降水深度及水位在降水管内降水深度S及降水管虑管长度长度L有关，详见下表：S(S+L)0.20.30.50.8H1.3(S+L1.5(S+L1.7(S+L1.84(S+)L)注：S(S+L)的中间值可采用插值法求HR抽水影响半径(m),R=l95sH,K;s水位降低值(m);Xo基坑假想半径(m);Qj366*200242.5)2.5二31076.5f/dIgd+269/67)(3)单根井点管涌水量qq=65dlK(m3d)式中渗透系数(md),渗透系数(md),将水管基本处于粉砂土中，查地质勘查报告得知细砂层渗透系数为lm/d;d虑管直径(m);1一一虑管埋深(m)。q=653.140.3l21=725.4m3d(4)确定井点数量及间距井点口数（根）；n=l.1X31076.5/725.4=48口井井点间距D=58648=12.2m。另基槽内设5口观
