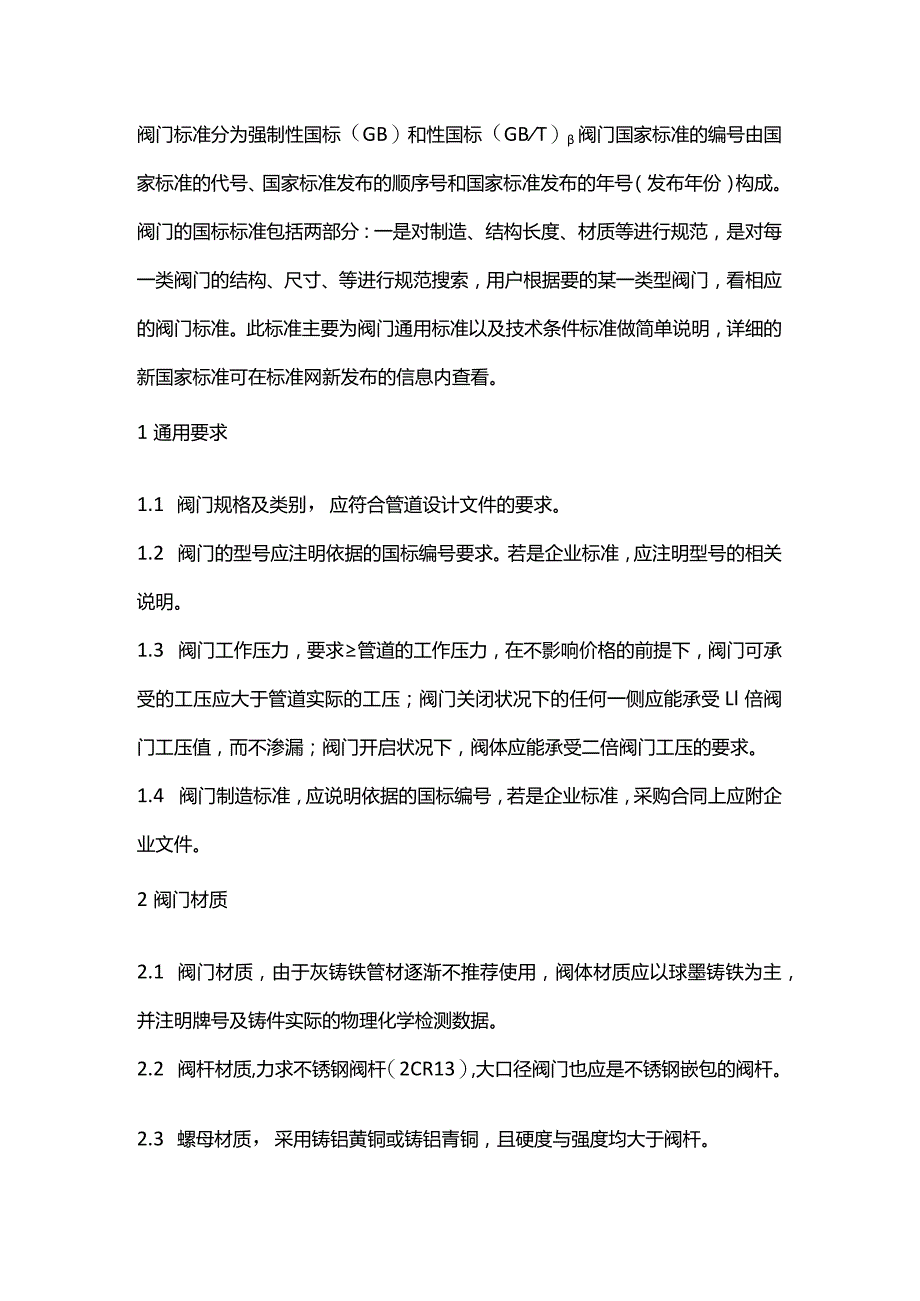

1、阀门标准分为强制性国标（GB）和性国标（GBT）阀门国家标准的编号由国家标准的代号、国家标准发布的顺序号和国家标准发布的年号（发布年份）构成。阀门的国标标准包括两部分：一是对制造、结构长度、材质等进行规范，是对每一类阀门的结构、尺寸、等进行规范搜索，用户根据要的某一类型阀门，看相应的阀门标准。此标准主要为阀门通用标准以及技术条件标准做简单说明，详细的新国家标准可在标准网新发布的信息内查看。1通用要求1.1 阀门规格及类别，应符合管道设计文件的要求。1.2 阀门的型号应注明依据的国标编号要求。若是企业标准，应注明型号的相关说明。1.3 阀门工作压力，要求管道的工作压力，在不影响价格的前提下，阀门

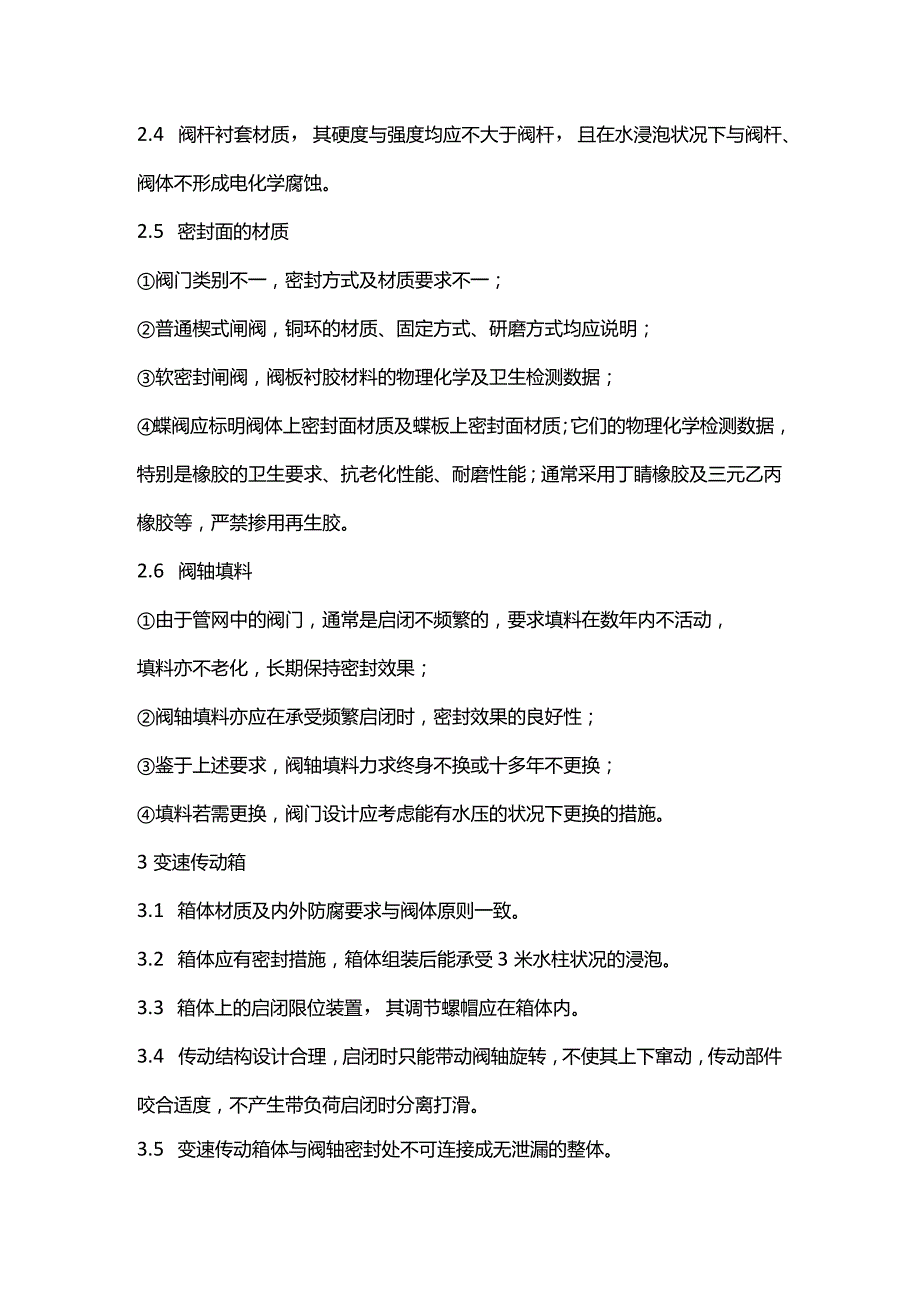

2、可承受的工压应大于管道实际的工压；阀门关闭状况下的任何一侧应能承受Ll倍阀门工压值，而不渗漏；阀门开启状况下，阀体应能承受二倍阀门工压的要求。1.4 阀门制造标准，应说明依据的国标编号，若是企业标准，采购合同上应附企业文件。2阀门材质2.1 阀门材质，由于灰铸铁管材逐渐不推荐使用，阀体材质应以球墨铸铁为主，并注明牌号及铸件实际的物理化学检测数据。2.2 阀杆材质,力求不锈钢阀杆（2CR13）,大口径阀门也应是不锈钢嵌包的阀杆。2.3 螺母材质，采用铸铝黄铜或铸铝青铜，且硬度与强度均大于阀杆。2.4 阀杆衬套材质，其硬度与强度均应不大于阀杆，且在水浸泡状况下与阀杆、阀体不形成电化学腐蚀。2.5
3、密封面的材质阀门类别不一，密封方式及材质要求不一；普通楔式闸阀，铜环的材质、固定方式、研磨方式均应说明；软密封闸阀，阀板衬胶材料的物理化学及卫生检测数据；蝶阀应标明阀体上密封面材质及蝶板上密封面材质；它们的物理化学检测数据，特别是橡胶的卫生要求、抗老化性能、耐磨性能；通常采用丁睛橡胶及三元乙丙橡胶等，严禁掺用再生胶。2.6 阀轴填料由于管网中的阀门，通常是启闭不频繁的，要求填料在数年内不活动，填料亦不老化，长期保持密封效果；阀轴填料亦应在承受频繁启闭时，密封效果的良好性；鉴于上述要求，阀轴填料力求终身不换或十多年不更换；填料若需更换，阀门设计应考虑能有水压的状况下更换的措施。3变速传动箱3.1

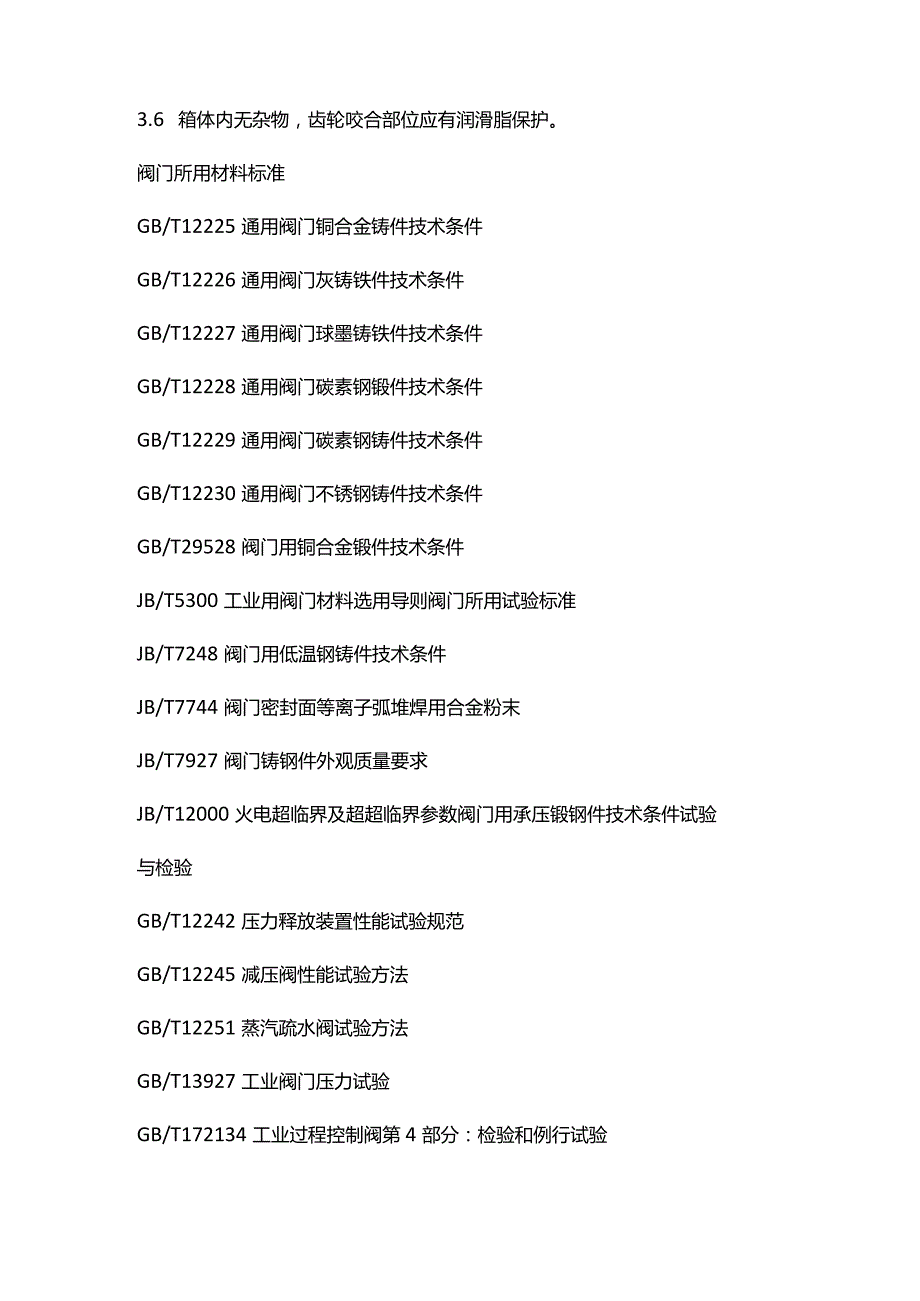

4、 箱体材质及内外防腐要求与阀体原则一致。3.2 箱体应有密封措施，箱体组装后能承受3米水柱状况的浸泡。3.3 箱体上的启闭限位装置，其调节螺帽应在箱体内。3.4 传动结构设计合理，启闭时只能带动阀轴旋转，不使其上下窜动，传动部件咬合适度，不产生带负荷启闭时分离打滑。3.5 变速传动箱体与阀轴密封处不可连接成无泄漏的整体。3.6 箱体内无杂物，齿轮咬合部位应有润滑脂保护。阀门所用材料标准GB/T12225通用阀门铜合金铸件技术条件GB/T12226通用阀门灰铸铁件技术条件GB/T12227通用阀门球墨铸铁件技术条件GB/T12228通用阀门碳素钢锻件技术条件GB/T12229通用阀门碳素钢铸件技
5、术条件GB/T12230通用阀门不锈钢铸件技术条件GB/T29528阀门用铜合金锻件技术条件JB/T5300工业用阀门材料选用导则阀门所用试验标准JB/T7248阀门用低温钢铸件技术条件JB/T7744阀门密封面等离子弧堆焊用合金粉末JB/T7927阀门铸钢件外观质量要求JB/T12000火电超临界及超超临界参数阀门用承压锻钢件技术条件试验与检验GB/T12242压力释放装置性能试验规范GB/T12245减压阀性能试验方法GB/T12251蒸汽疏水阀试验方法GB/T13927工业阀门压力试验GB/T172134工业过程控制阀第4部分：检验和例行试验GB/T22652阀门密封面堆焊工艺评定GB/
6、T26479弹性密封部分回转阀门耐火试验GB/T26480阀门的检验和试验GB/T26481阀门的逸散性试验GB/T26482止回阀耐火试验GB/T28777石化工业用阀门的评定GB/T30832阀门流量系数和流阻系数试验方法GB/T32291高压超高压安全阀离线校验与评定JB/T6439阀门受压件磁粉检测JB/T6440阀门受压铸钢件射线照相检测JB/T6902阀门液体渗透检测JB/T6903阀门锻钢件超声波检测JB/T8858闸阀静压寿命试验规程JB/T8859截止阀静压寿命试验规程JB/T8860旋塞阀静压寿命试验规程JB/T8861球阀静压寿命试验规程JB/T8863蝶阀静压寿命试验规
7、程JB/T12003阀门低温试验装置规范GB/T26147球阀球体技术条件JB/T93阀门零部件扳手、手柄和手轮JB/T1700阀门零部件螺母、螺栓和螺塞JB/T1702阀门零部件轴承压盖JB/T1703阀门零部件衬套JB/T1708阀门零部件填料压盖、填料压套和填料压板JB/T1712阀门零部件填料和填料垫JB/T1718阀门零部件垫片和止动垫圈JB/T 1726阀门零部件阀瓣盖和对开圆环JB/T 1741阀门零部件顶心JB/T 1749阀门零部件氨阀阀瓣JB/T 1754阀门零部件接头组件JB/T 1757阀门零部件卡套、卡套螺母JB/T 1759阀门零部件轴套JB/T 2768阀门零部件
8、高压管子、管件和阀门端部尺寸JB/T 2769阀门零部件高压螺纹法兰JB/T 2772阀门零部件高压盲板JB/T 2776阀门零部件高压透镜垫JB/T 2778阀门零部件高压管件和紧固件温度标记JB/T 5208阀门零部件隔环JB/T 5210阀门零部件上密封座JB/T 5211阀门零部件闸阀阀座JB/T10507阀门用金属波纹管JB/T12005阀门用短牙梯形螺纹GB/T4213气动调节阀GB/T8464铁制和铜制螺纹连接阀门GB/T10869电站调节阀GB/T 12232通用阀门 法兰连接铁制闸阀GB/T 12233通用阀门 铁制截止阀与升降式止回阀GB/T12234石油、天然气工业用螺柱
9、连接阀盖的钢制闸阀GB/T12235石油、石化及相关工业用钢制截止阀和升降式止回阀GB/T12236石油、化工及相关工业用的钢制旋启式止回阀GB/T12237石油、石化及相关工业用的钢制球阀GB/T12238法兰和对夹连接弹性密封蝶阀GB/T12239工业阀门金属隔膜阀GB/T12240铁制旋塞阀GB/T12243弹簧直接载荷式安全阀GB/T 12244减压阀一般要求GB/T12246先导式减压阀GB/T13932通用阀门铁制旋启式止回阀GB/T19672管线阀门技术条件GB/T21385金属密封球阀GB/T21386比例式减压阀GB/T21387轴流式止回阀GB/T22130钢制旋塞阀GB/
10、T22654蒸汽疏水阀技术条件GB/T23300平板闸阀GB/T24920石化工业用钢制压力释放阀GB/T24925低温阀门技术条件GB/T261440法兰和对夹连接钢制衬氟塑料蝶阀GB/T28776石油和天然气工业用钢制闸阀、截止阀和止回阀（DN100）GB/T28778先导式安全阀GB/T29026低温介质用弹簧直接载荷式安全阀JB/T450锻造角式高压阀门技术条件JB/T5299液控止回蝶阀JB/T7352工业过程控制系统用电磁阀JB/T7387工业过程控制系统用电动控制阀JB/T7746紧凑型钢制阀门JB/T7747针形截止阀JB/T8691无阀盖刀形闸阀JB/T8937对夹式止回阀J
11、B/T111501波纹管密封钢制截止阀JB/T11487波纹管密封钢制闸阀JB/T11488钢制衬氟塑料闸阀JB/T12000火电超临界及超超I临界参数阀门用承压锻钢件技术条件JB/T12001火电超临界及超超临界参数阀门一般要求JB/T12004低真空蝶阀技术条件JB/T12006钢管焊接球阀GB/T10868电站减温减压阀GB/T14478大中型水轮机进水阀门基本技术条件GB/T20173石油天然气工业管道输送系统管道阀门GB/T20910热水系统用温度压力安全阀GB/T21384电热水器用安全阀GB/T22653液化气体设备用紧急切断阀GB/T24917眼镜阀GB/T24918低温介质用
12、紧急切断阀GB/T24924供水系统用弹性密封闸阀GB/T26145排污阀GB/T26146偏心半球阀GB/T26478氨用截止阀和升降式止回阀GB/T28259石油天然气工业井下设备井下安全阀GB/T28572大中型水轮机进水阀门系列GB/T30818石油和天然气工业管线输送系统用全焊接球阀GB/T32290供水系统用弹性密封轻型闸阀JB/T6441压缩机用安全阀JB/T8692烟道蝶阀JB/T10530氧气用截止阀JB/T10674水力控制阀JB/T10675水用套筒阀JB/T11057旋转阀技术条件JB/T11152金属密封提升式旋塞阀JB/T11175石油、天然气工业用清管阀JB/T11483高温掺合阀JB/T11484高压加氢装置用阀门技术规范JB/T11490汽轮机用快速关闭蝶阀JB/T11491撬装式燃气减压装置JB/T11492燃气管道用铜制球阀和截止阀JB/T11494氧化铝疏水专用阀JB/T11496冶金除鳞系统用喷射阀JB/T12002汽轮机用抽汽止回阀JB/T12007高炉TRT系统用快速切断蝶阀
