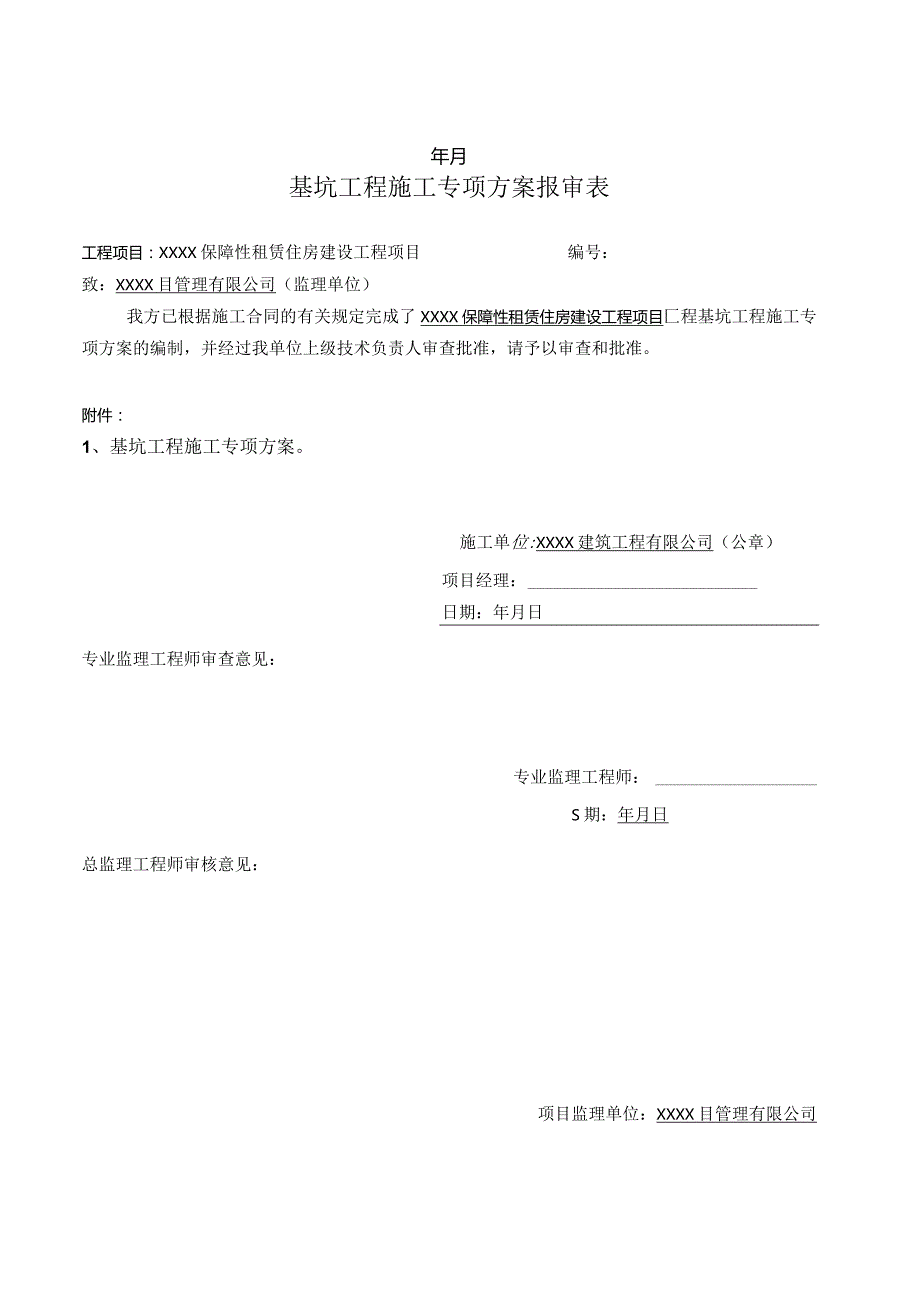

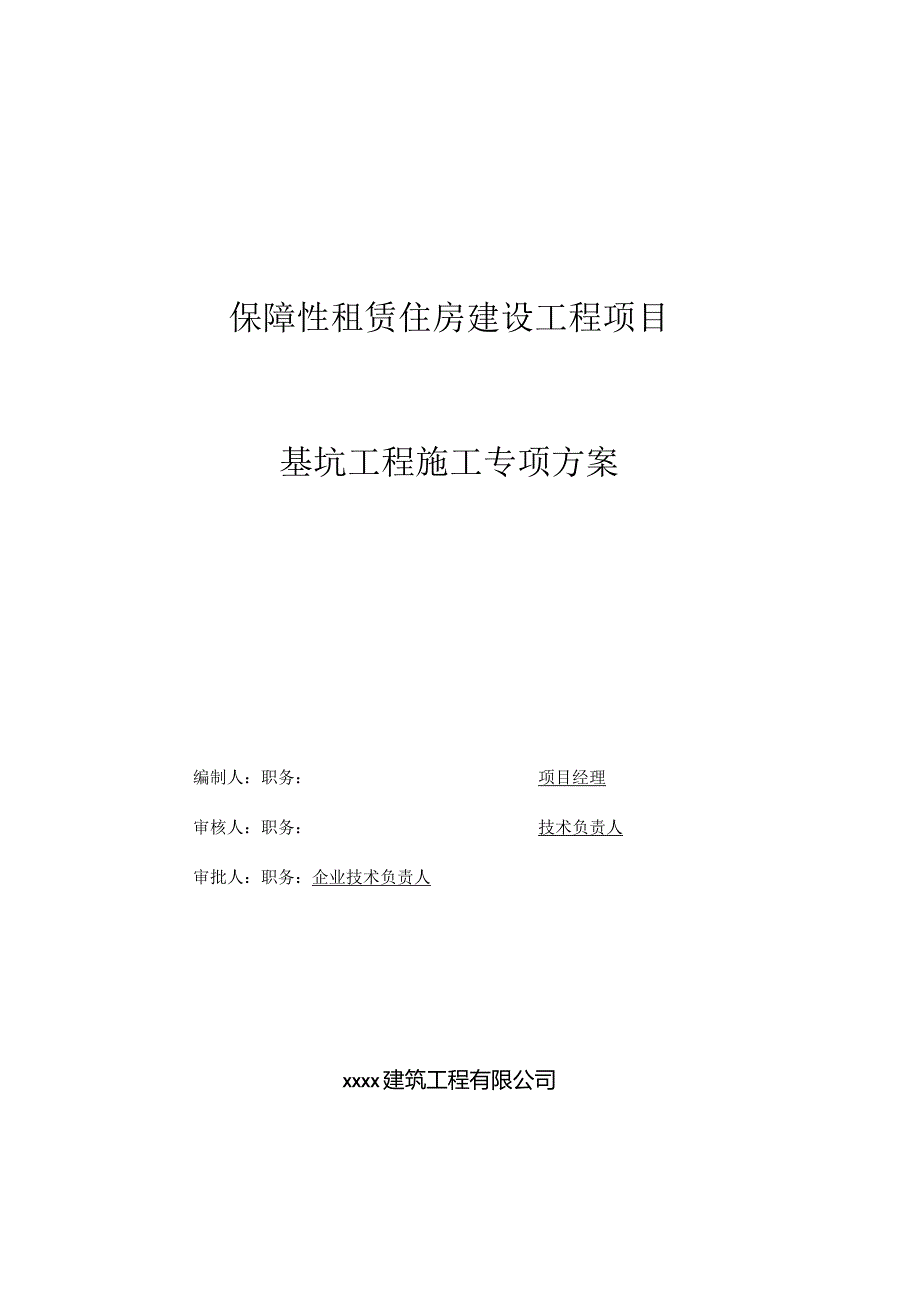

1、保障性租赁住房建设工程项目基坑工程施工专项方案编制人：职务：项目经理审核人：职务：技术负责人审批人：职务：企业技术负责人XXXX建筑工程有限公司年月基坑工程施工专项方案报审表工程项目：XXXX保障性租赁住房建设工程项目编号：致：XXXX目管理有限公司（监理单位）我方已根据施工合同的有关规定完成了XXXX保障性租赁住房建设工程项目匚程基坑工程施工专项方案的编制，并经过我单位上级技术负责人审查批准，请予以审查和批准。附件：1、基坑工程施工专项方案。施工单位:XXXX建筑工程有限公司（公章）项目经理：日期：年月日专业监理工程师审查意见：专业监理工程师：S期：年月日总监理工程师审核意见：项目监理单位：

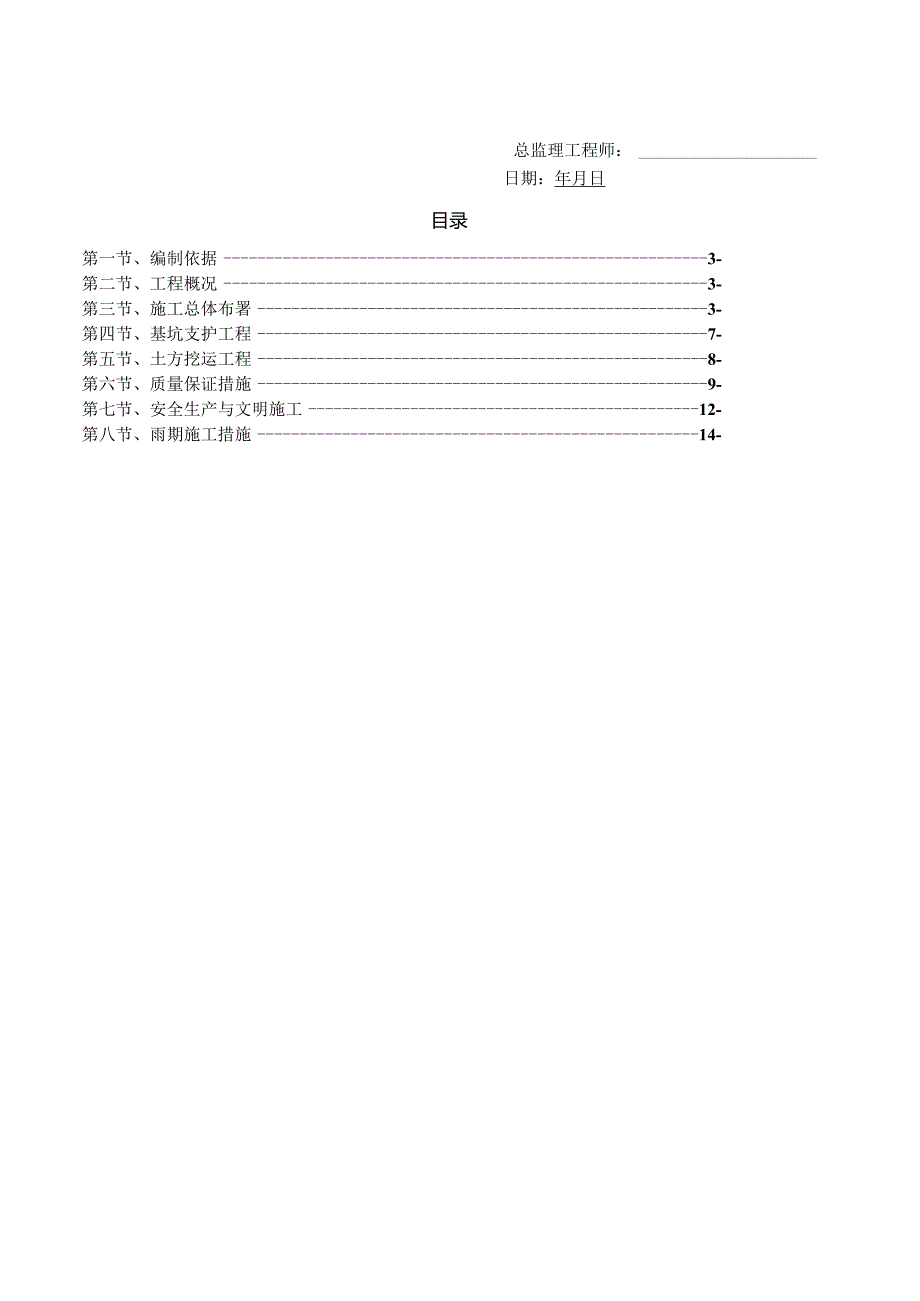

2、XXXX目管理有限公司总监理工程师：日期：年月日目录第一节、编制依据3-第二节、工程概况3-第三节、施工总体布署3-第四节、基坑支护工程7-第五节、土方挖运工程8-第六节、质量保证措施9-第七节、安全生产与文明施工12-第八节、雨期施工措施14-第一节、编制依据一、岩土工程勘察报告二、相关工程图纸三、基坑设计方案四、选用规范1、该工程的岩土工程勘察报告及部分设计图纸2、建筑基坑支护技术规程(JGJ120-99)中国建筑工业出版社出版、3、建筑地基与基础设计规范(GB50007-2002)4、混凝土结构设计规范(GB50010-2002)5、建筑施工计算手册江正荣编著中国建筑工业出版社、6、实用
3、土木工程手册第三版杨文渊编著人民教同出版社、7、地基与基础第三版中国建筑工业出版社、8、土力学等相关文献进行编制第二节、工程概况XXXX保障性租赁住房建设工程项目；工程建设地点：江西省赣州市兴国县均村乡；属于框架结构；地上3层，高为9。2米，耐火等级为二级，建筑总面积共约781.18行。本工程由XXXX房地产开发有限公司投资建设，XX省城乡规划市政设计研究总院有限公司设计，勘察单位为中铁城际规划建设有限公司，XXXX目管理有限公司监理，XXXX建筑工程有限公司组织施工；由XX担任项目经理。第三节、施工总体布署一、施工程序及进度(各工序的综合协调)1、降水该工程中，降水的质量是影响整个工期的关键
4、，因此在降水施工中切不可盲目抢工期，尤其在洗井的工序上必须达到水清砂净，降水井施工及排水干管的铺设计划绝对工期按规定设定。尽量与护坡桩、土方配合，减少单独占用工期的天数。2、土方（一）开挖顺序：应分层开挖，以防开挖面的坡度过陡，引起土体位移现象出现。（二）土方坡道：视现场拆迁情况而定。（三）坡道收尾：用挖土机收土。二、基础施工阶段的施工流程1、工艺流程（见图1）施工准备降水施工王方挖运施工E基坑支护施工土方收尾竣工验收图1工艺流程2、进度计划（略）3、工程目标（一）质量目标质量标准为“合格”。（二）工期目标按照建设单位要求进行。（三）安全文明施工目标根据建设单位要求争创赣州市安全文明施工工地。
5、（四）管理目标实行规范化管理，保证工程在管理、质量、文明、作风上创一流水平。4、组织机构由我公司组成基础施工项目部，在建设单位及总包方的授权、委托及领导下，对基坑支护、土方挖运工程进行全面管理并对基础施工阶段的安全、质量、工期、环保、文明施工等负责。基础施工项目部组织机构设置如图2所示。机动施工部基炕支护施工部护坡责任工班市基甜施工项目经理部项目经5土方施工都降水费施工部图2基础施工项目部组织机构说明：施工部由各专业施工队按统一的人员编制自行组建，设队长一人、工长一人、质检一人；其中机动施工部主要负责除土方挖运、基坑支护以外的基础施工阶段的其他工作。基础施工项目经理部设专人进行环保、文明施工、
6、扰民及民扰问题处理等工作。5、施工准备在基础施工前，由项目经理部主持前期施工准备会议，听取基础施工项目经理部对整个工程及其各分部分项工程的施工准备工作计划，该计划主要反映开工前、施工中必须做的有关工作，内容如下：（一）技术准备：熟悉、审查施工图纸。（二）施工现场准备工作：地上、地下各种管线及障碍物的勘测定位；地上、地下障碍物的拆除；施工现场的平整；测量放线；临时道路、临时供水、供电等管线的敷设；临时设施的搭设；现场照明设备的安装。（三）劳动组织准备：建立各施工部的管理组织，集结施工力量、组织劳动力进场，做好施工人员入场教育等工作。（四）材料、机械准备：根据相关的设计图纸和施工预算，编制详细的材
7、料、机械设备需要量计划；签定材料供应合同；确定材料运输方案和计划；组织材料按计划进场和保管。（五）施工场外协调：由基础施工项目经理部与土方施工部共同对外协调交通、环卫、市容的关系，以及扰民、民扰处理的前期准备工作。6、各项资源需要量计划该计划仅供参考，可根据具体情况进行调整。（一）水电需要量计划需50OkVA电量，用水量30011）3天。（二）劳动力需要量计划（见表3）劳动力需要量计划表3序号部门所需人数降水施工部20土方施工部20基坑支护施工部20机动施工部10（三）施工机械需要量计划.降水机械设备一览表（见表4）降水机械设备一览表表4设备名称设备型号数量成孔钻机2台.土方挖运机械设备一览表
8、（见表5）土方挖运机械设备一览表表5设备名称设备型号数量反铲挖土机1.6m32台翻斗车太拖拉5060台.基坑支护施工机械设备一览表（见表6）基坑支护施工机械设备一览表表6设备名称设备型号数量空压机9m32台混凝土喷射泵Pz-52台正铲装载机ZL501台张拉设备1套注浆设备1套.钢筋加工机械设备一览表（见表7）钢筋加工机械设备一览表表7设备名称设备型号数量钢筋弯曲机WJ40-11台电焊机BX-3005台钢筋切割机GJ51-321台第四节、基坑支护工程一、基坑支护工艺流程（见图4）测量放线第一步钢丝网片喷锚第二步钢丝网片喷锚第三步钢丝网片喷锚图4基坑支护工艺流程二、钢丝网片喷锚护坡工程1.施工工艺
9、流程（见图5）边坡开挖边坡修正定位放线插锚筋锚头安装喷射混过凝土图5钢丝网片喷锚护坡工艺流程2.施工方法（一）边坡开挖：采用反铲挖土机，预留2030cm人工修坡，开挖深度在土钉孔位下50cm,开挖宽度保证IOm以上，以确保土钉成孔机械钻机的工作面。土方开挖严格按设计规定的分层开挖深度按作业顺序施工，在完成上层作业面的喷混凝土地以前，不得进行下一层土方的开挖。（二）边坡修整：采用人工清理，为确保喷射混凝土面层的平整，此工序必须挂线定位。对于土层含水量较大的边坡，可在支护面层背部插入长度为400600mm,直径不小于40mm的水平排水管包滤网，其外端伸出支护面层，间距为2m,以便将喷混凝土面层后的
10、积水排走。（三）定位放线：按设计图纸由测量人员用68、长30Cm的钢筋放出每一个的位置。（四）成孔：采用机械螺旋钻机成孔，局部可采用人工洛阳铲成孔。钻孔后进行清孔检查,对孔中出现的局部渗水塌孔或掉落松土立即进行压浆处理，并及时安设土钉钢筋并注浆。（五）主筋制作及安放：主筋按设计长度加20Cm下料，外端设成90角，长20cm的弯勾，主筋每隔2m焊对中支架，防止主筋偏离土钉中心；安放主筋时，将注浆管与主筋捆绑在一起，注浆管离孔底0.5In左右。（六）造浆及注浆：采用搅拌机造浆，应严格控制水灰比为W/CR.5；注浆采用注浆泵，注浆时，将导管缓慢均匀拔出，但出浆口应始终处于孔中浆体表面之下，保证孔中气
11、体能全部排出。（七）挂网及锚头安装：钢筋网片用插入土中的钢筋固定，与坡面间隙34cm,不应小于3cm,搭接时上下左右一根对一根搭接绑扎，搭接长度应大于30Cnb并不少于两点点焊。钢筋网片借助于井字架与土钉外端的弯勾焊接成一个整体。（八）喷射混凝土：喷射混凝土顺序可根据地层情况“先锚后喷”，土质条件不好时采取“先喷后锚”，喷射作业时，空压机风量不宜小于9113min,气压0.20.5MPa,喷头水压不应小于0.15MPa,喷射距离控制在0.61.0m,通过外加速凝剂控制混凝土初凝和终凝时间在5-10min,喷射厚度大于等于100mm。（九）养护：根据八月份的气温，采取洒水养护。第五节、土方挖运工
12、程一、土方挖运工艺流程在基础施工阶段，土方挖运是影响工期的关键。土方施工、土方与塔吊安装施工，土方与护坡桩施工它们之间存在一定的技术间歇，若处理不好这几方面的关系，将直接造成工期的延误和护坡安全，因此要求在统一指挥的原则下，各施工部之间本着相互配合、互创工作面的原则，精诚合作。根据基础施工阶段的施工流程，基坑四周配合土钉墙施工留出相应的工作面,具体深度为土钉位置下O.5m,将基坑中间的土方总体上一步开挖，即一步到槽底。具体施工流程见图6o放线开挖一配合护坡土方开挖-一步土方挖至槽底人工配合清槽-土方收尾及坡道处理图6土方挖运工艺流程二、卸土场及土方运输路线（待定）三、现场准备1 .出口搭设拍土
13、架子，保证每一辆车进行排土，并加盖帆布。2 .作冲洗池和沉淀池准备，冲洗池上要有铁篦子，道路作地面硬化。3 .平整场地，清除隙碍，若遇到大的隙碍用冲击炮将其破碎再装车运走。4 .基坑四周布置两个太阳灯，做好夜间照明准备。5 .每日提前完成土方开挖线，并随时跟进测量，保证开挖线尺寸与标高。6 .疏通所有交通，做好开工前的扰民工作。四、坡道土方收尾1 .坡道处土方收尾采用挖土机直接进行挖除，装车运走。2 .提前将坡道处支护结构施工完成。第六节、质量保证措施一、质量保证体系质量方针：“用我们的承诺和智慧，雕塑时代的艺术品”。基础施工阶段将在该质量保证体系下按I滨江1号09002标准要求进行。二、组织
