《外掺纤维实验.docx》由会员分享，可在线阅读，更多相关《外掺纤维实验.docx（2页珍藏版）》请在第壹文秘上搜索。

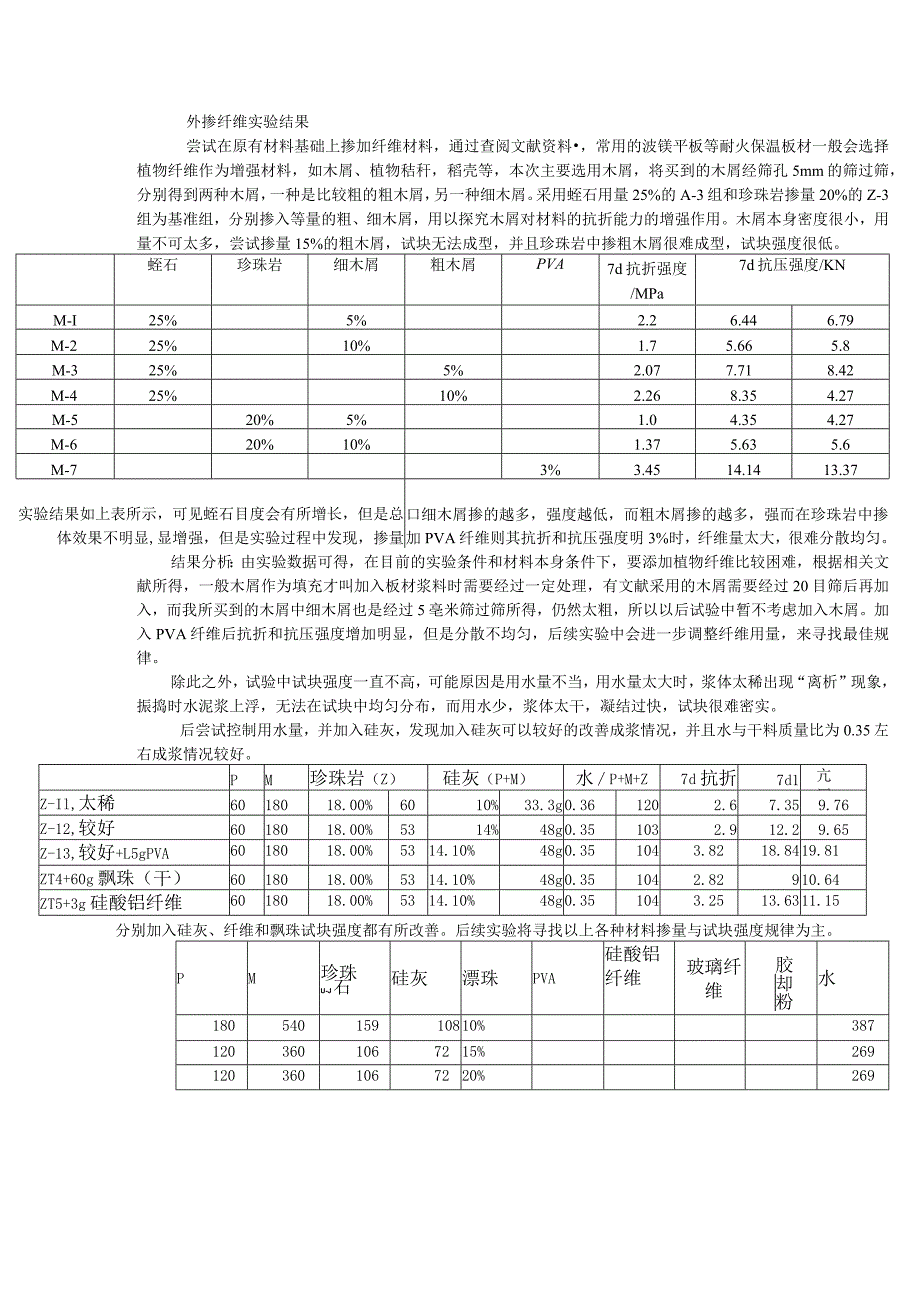

1、外掺纤维实验结果尝试在原有材料基础上掺加纤维材料，通过查阅文献资料，常用的波镁平板等耐火保温板材一般会选择植物纤维作为增强材料，如木屑、植物秸秆，稻壳等，本次主要选用木屑，将买到的木屑经筛孔5mm的筛过筛，分别得到两种木屑，一种是比较粗的粗木屑，另一种细木屑。采用蛭石用量25%的A-3组和珍珠岩掺量20%的Z-3组为基准组，分别掺入等量的粗、细木屑，用以探究木屑对材料的抗折能力的增强作用。木屑本身密度很小，用量不可太多，尝试掺量15%的粗木屑，试块无法成型，并且珍珠岩中掺粗木屑很难成型，试块强度很低。蛭石珍珠岩细木屑粗木屑PVA7d抗折强度/MPa7d抗压强度/KNM-I25%5%2.26.4
2、46.79M-225%10%1.75.665.8M-325%5%2.077.718.42M-425%10%2.268.354.27M-520%5%1.04.354.27M-620%10%1.375.635.6M-73%3.4514.1413.37实验结果如上表所示，可见蛭石目度会有所增长，但是总体效果不明显,显增强，但是实验过程中发现，掺量口细木屑掺的越多，强度越低，而粗木屑掺的越多，强而在珍珠岩中掺加PVA纤维则其抗折和抗压强度明3%时，纤维量太大，很难分散均匀。结果分析：由实验数据可得，在目前的实验条件和材料本身条件下，要添加植物纤维比较困难，根据相关文献所得，一般木屑作为填充才叫加入板材
3、浆料时需要经过一定处理，有文献采用的木屑需要经过20目筛后再加入，而我所买到的木屑中细木屑也是经过5亳米筛过筛所得，仍然太粗，所以以后试验中暂不考虑加入木屑。加入PVA纤维后抗折和抗压强度增加明显，但是分散不均匀，后续实验中会进一步调整纤维用量，来寻找最佳规律。除此之外，试验中试块强度一直不高，可能原因是用水量不当，用水量太大时，浆体太稀出现“离析”现象，振捣时水泥浆上浮，无法在试块中均匀分布，而用水少，浆体太干，凝结过快，试块很难密实。后尝试控制用水量，并加入硅灰，发现加入硅灰可以较好的改善成浆情况，并且水与干料质量比为0.35左右成浆情况较好。PM珍珠岩（Z）硅灰（P+M）水P+M+Z7d
4、抗折7d1亢压Z-Il,太稀6018018.00%6010%33.3g0.361202.67.359.76Z-12,较好6018018.00%5314%48g0.351032.912.29.65Z-13,较好+L5gPVA6018018.00%5314.10%48g0.351043.8218.8419.81ZT4+60g飘珠（干）6018018.00%5314.10%48g0.351042.82910.64ZT5+3g硅酸铝纤维6018018.00%5314.10%48g0.351043.2513.6311.15分别加入硅灰、纤维和飘珠试块强度都有所改善。后续实验将寻找以上各种材料掺量与试块强

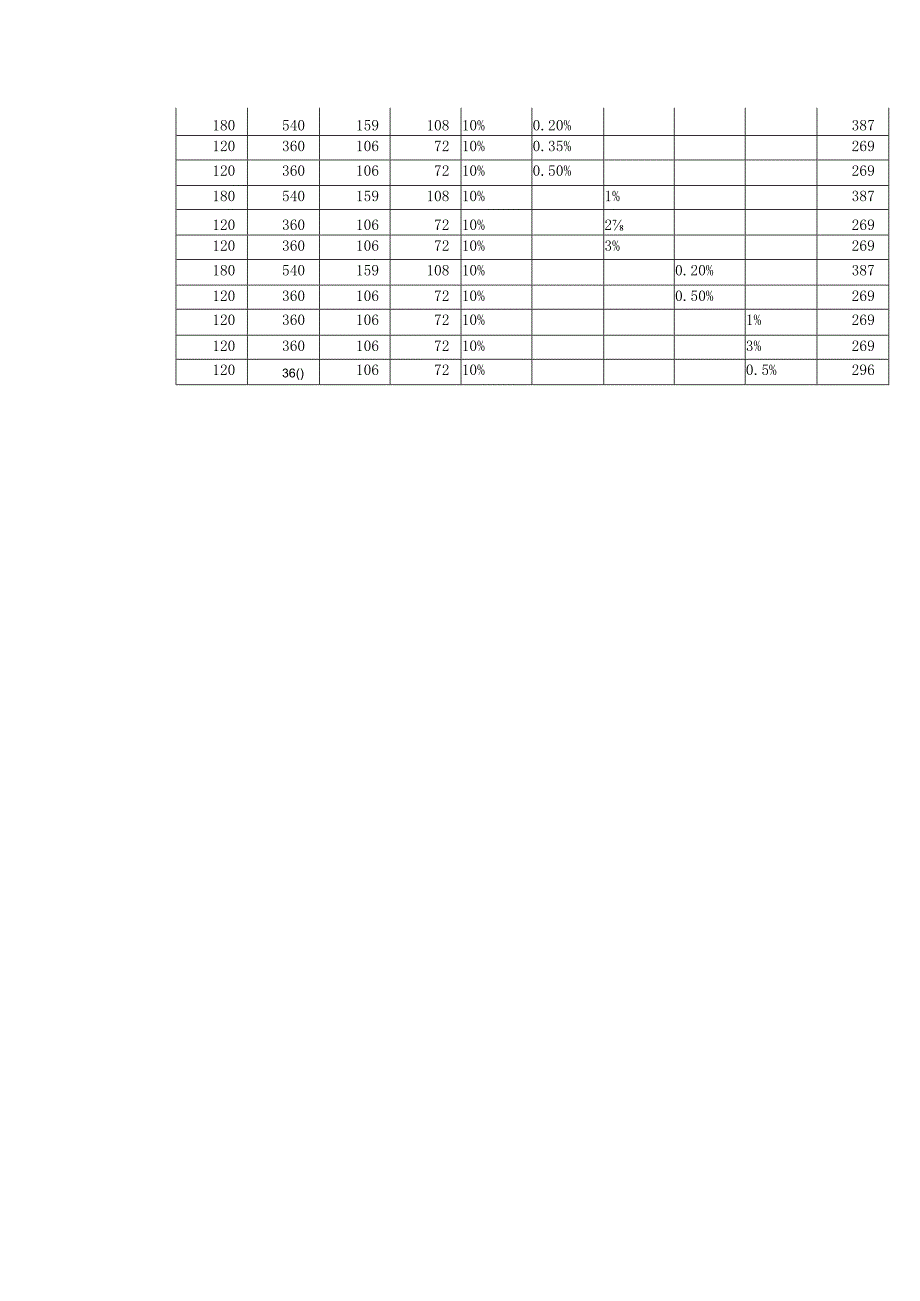

5、度规律为主。PM珍珠U-J石硅灰漂珠PVA硅酸铝纤维玻璃纤维胶却粉水18054015910810%3871203601067215%2691203601067220%26918054015910810%0.20%3871203601067210%0.35%2691203601067210%0.50%26918054015910810%1%3871203601067210%22691203601067210%3%26918054015910810%0.20%3871203601067210%0.50%2691203601067210%1%2691203601067210%3%26912036()1067210%0.5%296
