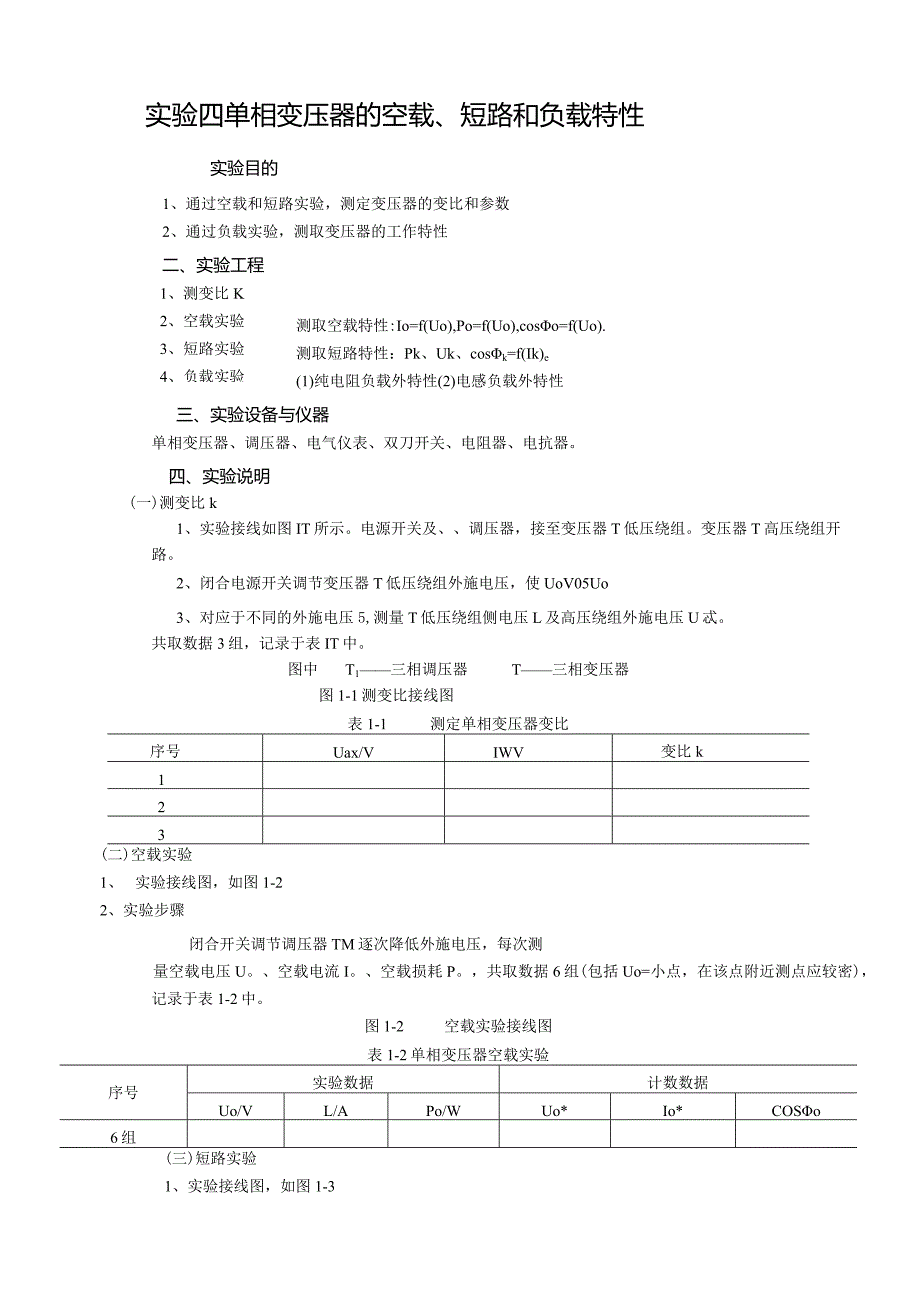

1、实验四单相变压器的空载、短路和负载特性实验目的1、通过空载和短路实验，测定变压器的变比和参数2、通过负载实验，测取变压器的工作特性1、测变比K2、空载实验3、短路实验4、负载实验二、实验工程测取空载特性:Io=f(Uo),Po=f(Uo),coso=f(Uo).测取短路特性：Pk、Uk、cosk=f(Ik)e(1)纯电阻负载外特性(2)电感负载外特性三、实验设备与仪器单相变压器、调压器、电气仪表、双刀开关、电阻器、电抗器。四、实验说明(一)测变比k1、实验接线如图IT所示。电源开关及、调压器，接至变压器T低压绕组。变压器T高压绕组开路。2、闭合电源开关调节变压器T低压绕组外施电压，使UoV05
2、Uo3、对应于不同的外施电压5,测量T低压绕组侧电压L及高压绕组外施电压U忒。共取数据3组，记录于表IT中。图中T1三相调压器T三相变压器图1-1测变比接线图表1-1测定单相变压器变比序号Uax/VIWV变比k123(二)空载实验1、实验接线图，如图1-22、实验步骤闭合开关调节调压器TM逐次降低外施电压，每次测量空载电压U。、空载电流I。、空载损耗P。，共取数据6组(包括Uo=小点，在该点附近测点应较密)，记录于表1-2中。图1-2空载实验接线图表1-2单相变压器空载实验序号实验数据计数数据Uo/VL/APo/WUo*Io*COSo6组(三)短路实验1、实验接线图，如图1-3图1-3短路实验
3、接线图2实验步骤闭合开关K,接通电源。逐渐增大外施电压，使短路电流升至N。在(1.r.5)L范围内，测量短路功率Pk,短路电流Ik,短路电压Uk。共取数据5组(包括IK=IJ,记录于表1-3中。表1-3单相变压器短路实验序号IAIVVPWcos5组I(四)负载实验1、实验接线图，如图1-42、实验步骤(1)纯电阻负载实验(cos2=l)变压器T二次侧经开关L接可变电阻器Rl(灯箱或变阻器)。将负载电阻调至最大值。闭合开关K”调节外施电压，使U产Um闭合开关并保持ULuH不变，逐次减少负载电阻，增加负载电流。使输出电流从零(I2=0,U2=U20)变化至额定值，在此范围内测量输出电流L和电压U2
4、。共取数据6组(包括L=I2N点)，记录于表1-4中。图1-4负载实验接线图表1-4单相变压器,电阻负载实验(CoS(I)2=1,UpFV)5iauy6组一(2)电感性负载(cos2=0.8)在以上纯电阻负载实验线路中，再增加一个电抗器L,把它与可变电阻器RL并联或串联)组成变压器的感性负载。为监视负载功率因数，需在变压器输出端接功率因数表。变压器T接通电源前，须把负载电阻器RL及电抗器L调至最大值。闭合开关、K2e调节变压器T外施输入电压，使U尸IhN。保持U尸Un,cos42=0.8不变，逐次减小负载电阻RL和电抗L,增加负载电流。在负载由零增至额定值范围内，测量输出电流&和电压U2。共取
5、数据6组，记录于表1-5中。表1-5单相变压器?感性负载实验(COS加=0.8,Ul=U后V)IAUV6组五、实验报告1、计算变比取平均值计算被测试变压器的变比1、根据空载实验数据(表1-2中记录数据)，作空载特性曲线并计算励磁参数(1)作空载特性曲线计算U*01*0和COSoUOu*=UN将计算的数据填入表1-2中，并根据数据作空载特性曲线Io=f(U。)、PIFf(Uo)和COSo=f(Uo)O(2)计算励磁参数从空载特性曲线上查得空载电压为额定电压(Uo=Un)时的I。及Pq,用以计算励磁参数由于空载电流很小，空载铜耗可以忽略，认为空载实验所测功率即为变压器的铁耗。因此，励磁电阻为励磁阻
6、抗(忽略一次绕组的漏阻抗)励磁电抗将励磁参数归算到高压侧。因空载实验是在低压侧进行的，故将励磁参数归算到高压侧为R,l=k-R,lkz.Xn=k2Xzn1、 根据短路实验数据(表1-3记录数据)，作短路特性曲线并计算短路参数(1) 作短路特性曲线Uk=f(Ik)、Pk=f(h)和cosk=f(h)(2)计算短路参数从短路特性曲线上查得短路电流等于额定电流(即Ix=IJ情况下的短路电压Uk和短路损耗R。 计算实验温度0下的短路参数PlPk=J2lbXjZ、瞪 计算基准工作温度下的短路参数RK,(换算方法参考2.2)和Zwt(注：F、H级绝缘的基准工作温度为115C)Zk75C=J用275T+X;
7、计算短路电压(阻抗电压)百分数uk%=.(VcbVCC及高压侧线电压UAR值，并记入表2-3中。表2-3电压比K=UAB/UabUHbUBCUcbUCC组别Y,y(3)读取数值后，将电压降到零值，然后断开电源，接图2-5改变接线，做YdII组别的测定。图2-5（4）同步骤（2）对低压侧施加100伏电压，（即Uab=IOo伏）然后用电压表分别测量电压VBb、UboVCb.UCC及高压UAB值,并记入表2-4中表2-4电压比K=UAB/UilbUHbUBCUcbUCC组别Y,dll2.直流感应法（1）实验接线图，如图2-6（2）实验步骤按图2-6进行接线，高压侧接电池，低压侧侧接检流计，做Y,y。
8、的组别测定，接线时应注意电池和检流计的极性必须正确如表2-5所说明.合上开关K将高压侧AB端接通电源，在接通瞬间注意观察低压侧三个检流计的摆动方向，同时测取三个检流计的读数并记表2-5中。同步骤依次对高压侧BC端进行通电，并将低压侧三个检流计的读数记入表2-5中。将检流计的指示情况与表中已列出的极性规律进行对照，以判断所属组别。按图2-7改变接线，重复上面实验，将检流计的读数记入表2-6中，将检流计的指示情况与表中己列出的极性规律进行对照以判断属组别。图2-6图2-7表2-5组别通电（高压侧）测量（低压侧）Yyo+abb+C-aC-AB+BC+C+（有*者表示大数，一般较其它两项大一倍左右）表2-6组别通电（高压侧）测量低压侧）YdIl
